Xiaomi Redmi Note 9T Display tauschen

Geschrieben von: Dominik Schnabelrauch

Kommentare: 0

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

45 Minuten - 1 Stunde

Einleitung

Benutze diese Anleitung, um das Display deines Xiaomi Redmi Note 9T zu ersetzen.

Um das Display deines Xiaomi Redmi Note 9T zu ersetzen, musst du zuerst den Akku ausbauen. Verwende den Akku hinterher nicht mehr, wenn er verbogen oder beschädigt wurde, das wäre gefährlich.

Entlade deinen Akku aus Sicherheitsgründen auf unter 25 %, bevor du dein Gerät auseinanderbaust. Falls der Akku während der Reparatur versehentlich beschädigt wird, ist so das Risiko geringer, dass er sich entzündet oder explodiert.

Falls dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.

Um die Reparatur abzuschließen, brauchst du Ersatzklebestreifen.

Werkzeuge

Ersatzteile

Schritt 1

Setze ein SIM-Auswurfwerkzeug in das kleine Loch im SIM-Karteneinschub an der oberen linken Kante des Smartphones.
Drücke es fest hinein, um den Einschub auszuwerfen.

Schritt 2

Entferne den SIM-Karteneinschub aus dem Smartphone.
Achte beim Wiedereinsetzen der SIM-Karte darauf, dass sie korrekt im Einschub ausgerichtet ist.
Eine dünne Gummidichtung um den SIM-Einschub bietet Schutz vor Wasser und Staub. Wenn diese Dichtung beschädigt ist oder fehlt, ersetze die Dichtung oder den gesamten SIM-Einschub, um die internen Komponenten des Smartphones zu schützen.

Schritt 3

Die Rückabdeckung des Redmi Note 9T ist um den Kamera-Ausschnitt herum mit Clips und etwas Kleber befestigt. Das Lösen der Clips erfordert möglicherweise etwas Kraft.
Setze ein Plektrum in einem steilen Winkel zwischen die Displayeinheit und die Rückabdeckung und zwar dort, wo sich der Ladeanschluss befindet. Dies erfordert eventuell etwas Kraft.
Achte darauf, dass du das Plektrum zwischen die Rückabdeckung und den Displayrahmen einsetzt, um zu vermeiden, dass das Display vom Rahmen abgelöst wird.

Schritt 4

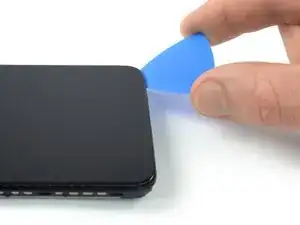

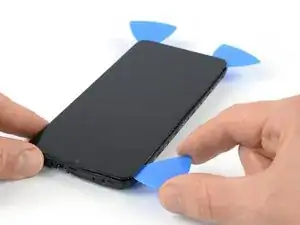

Schiebe das Plektrum zur unteren rechten Ecke, um die Kunststoffclips zu lösen, mit denen die Rückabdeckung befestigt ist.
Lasse das Plektrum in der unteren rechten Ecke stecken, damit die Clips nicht wieder einrasten.

Schritt 5

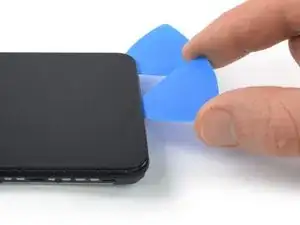

Setze ein zweites Plektrum in einem steilen Winkel an der Unterkante deines Smartphones ein.
Schiebe das Plektrum zur unteren linken Ecke, um die Kunststoffclips zu lösen.
Lasse das Plektrum in der unteren linken Ecke stecken, damit die Clips nicht wieder einrasten.

Schritt 6

Schiebe das Plektrum von links unten an der linken Kante des Smartphones entlang, um die Kunststoffclips zu lösen.
Lasse das Plektrum in der oberen linken Ecke stecken, damit die Clips nicht wieder einrasten.

Schritt 7

Schiebe das Plektrum von rechts unten an der rechten Kante entlang, um die Kunststoffclips zu lösen.
Lasse das Plektrum in der oberen rechten Ecke stecken, damit die Clips nicht wieder einrasten.

Schritt 8

Schiebe das linke Plektrum um die obere linke Ecke, um die Kunststoffclips an der Oberkante zu lösen.

Schritt 9

Schiebe das rechte Plektrum um die obere rechte Ecke, um die restlichen Kunststoffclips zu lösen.
Versuche noch nicht, die Displayeinheit ganz von der Rückabdeckung zu lösen, das Kabel des der Einschalt- und Lautstärketaste ist noch mit dem Motherboard verbunden.

Schritt 10

Klappe die Rückabdeckung vorsichtig zur linken Seite des Smartphones, so als würdest du ein Buch öffnen.
Achte dabei darauf, das Kabel der Einschalt- und Lautstärketaste nicht zu belasten.
Richte die Rückabdeckung beim Zusammenbau mit dem restlichen Smartphone aus und lasse es wieder in seine ursprüngliche Position einrasten.

Schritt 11

Benutze einen Kreuzschlitzschraubendreher, um die zehn 3,9 mm langen Schrauben zu entfernen, mit denen die Motherboard-Abdeckung befestigt ist.

Schritt 12

Setze ein Plektrum unter die untere rechte Kante der Motherboard-Abdeckung.
Schiebe das Plektrum an der rechten Kante der Motherboard-Abdeckung entlang, um die Kunststoffclips zu lösen.
Drehe das Plektrum seitwärts, um die Motherboard-Abdeckung hochzuhebeln.

Schritt 13

Entferne die Motherboard-Abdeckung.

Schritt 14

Benutze einen Spudger, um das Kabel des Home Buttons und des Lautstärkereglers abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.
Um solche Steckverbinder wieder anzubringen, bringe ihn in die richtige Position und drücke dann vorsichtig auf eine Seite, bis er dort einrastet. Wiederhole das auf der anderen Seite. Drücke dabei nicht auf die Mitte. Wenn der Steckverbinder nicht in der richtigen Position ist, können die Pins verbogen werden, was zu irreparablen Schäden führt.

Schritt 15

Löse die Rückabdeckung vom restlichen Smartphone ab.

Schritt 16

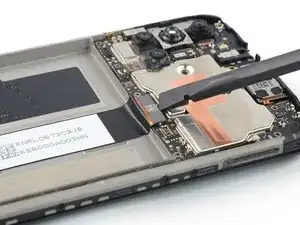

Benutze einen Spudger, um das Akkukabel abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.

Schritt 17

Achte darauf, den Akku nicht mit deinem Werkzeug anzustechen oder zu verbiegen, aus einem beschädigten Akku können gefährliche Chemikalien auslaufen oder er kann sich entzünden.

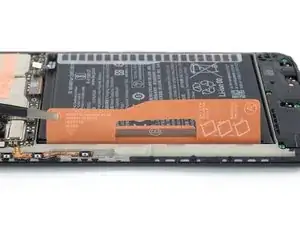

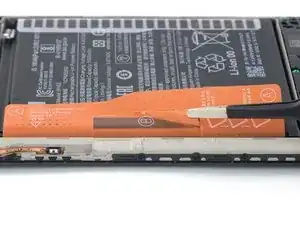

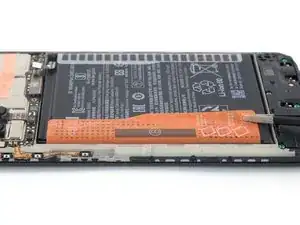

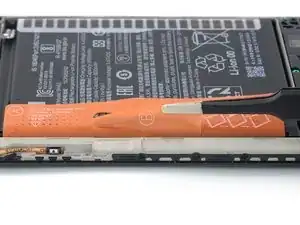

Benutze eine stumpfe Pinzette oder einen sauberen Fingernagel, um die mit A markierte orangefarbene Klebelasche vom Akku abzulösen.

Schritt 18

Wiederhole den vorherigen Schritt bei dem mit B markierten orangenen Klebestreifen.

Schritt 19

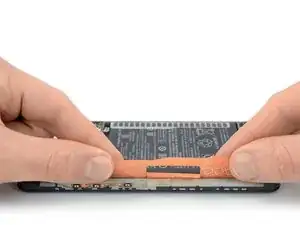

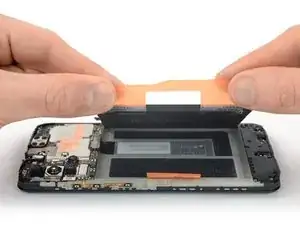

Fasse die beiden Enden der mit A markierten Zuglasche und ziehe den Klebestreifen hoch, um den Akku aus seiner Vertiefung zu heben und in eine aufrechte Position zu klappen.
Wenn du Schwierigkeiten dabei hast, den Akku aus seiner Vertiefung zu heben, lege einen erhitzten iOpener zwei Minuten lang auf das Display, um den Akkukleber zu lösen.
Du kannst auch einen Fön, ein Heißluftgebläse oder eine Wärmeplatte benutzen, aber achte darauf, das Gerät nicht zu überhitzen.
Richte das Heißluftgebläse nicht direkt auf den Akku, sondern nur auf das Display, um zu vermeiden, dass der Akku überhitzt.

Schritt 20

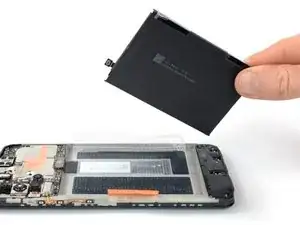

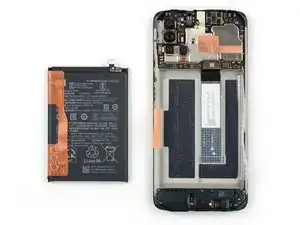

Löse den Akku vom restlichen Kleber ab.

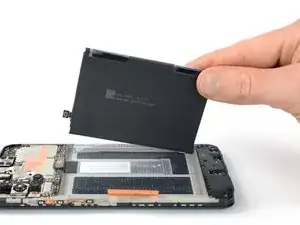

Entfernen den Akku.
Ein beschädigter oder verformter Akku darf aus Sicherheitsgründen auf keinen Fall wiederverwendet werden.
Befestige deinen neuen Akku mit vorgestanzter Klebefolie oder doppelseitigem Klebeband. Um ihn richtig zu positionieren, bringe das Klebeband im Gerät an, wo auch vorher Kleber war, und nicht direkt am Akku. Drücke den neuen Akku dann fest an.
Verbinde den Akku beim Wiederzusammenbau zeitweise mit dem Motherboard, bevor du ihn festdrückst, um sicherzustellen, dass er korrekt ausgerichtet ist. Trenne den Akku wieder ab, wenn er richtig sitzt.

Schritt 21

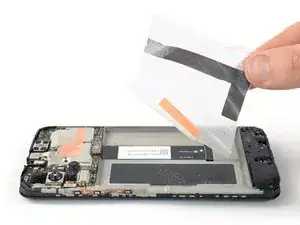

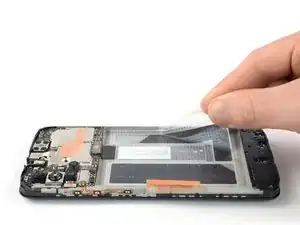

Ziehe die Akku-Klebefolie mit den Fingern vom Mittelrahmen und dem Display-Flachbandkabel ab.

Schritt 22

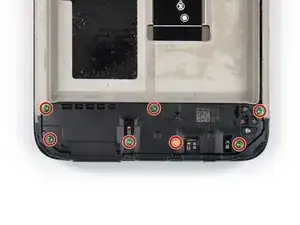

Benutze einen Kreuzschlitzschraubendreher, um die sieben 3,9 mm langen Schrauben zu lösen, mit denen die Lautsprecher-Baugruppe befestigt ist.

Schritt 23

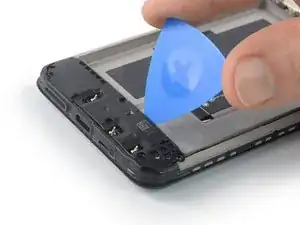

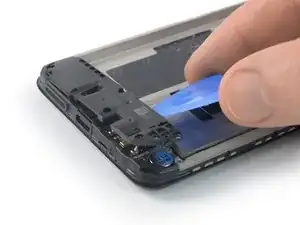

Schiebe ein Plektrum unter die Oberkante der Lautsprecher-Baugruppe.
Heble die Lautsprecher-Baugruppe mithilfe des Plektrums hoch, bis du sie mit einer Pinzette oder deinen Fingern fassen kannst.

Schritt 24

Entferne die Lautsprecher-Baugruppe mithilfe einer Pinzette oder deinen Fingern.

Schritt 25

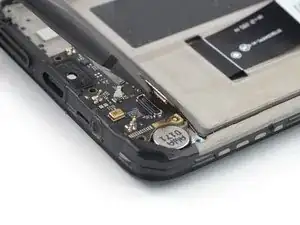

Trenne das Displaykabel ab, indem du seinen Stecker gerade nach oben aus seinem Anschluss hebelst.

Schritt 26

Das Displaykabel ist leicht am Mittelrahmen festgeklebt.

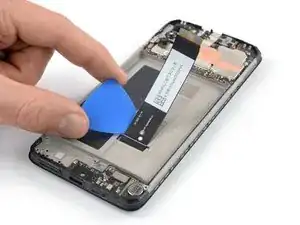

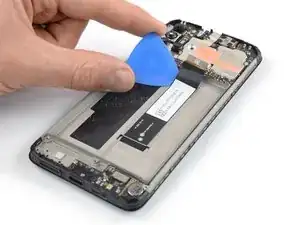

Schiebe ein Plektrum unter das Displaykabel, um es vom Mittelrahmen abzulösen.
Wenn du Schwierigkeiten dabei hast, das Displaykabel abzulösen, lege einen erhitzten iOpener eine Minute lang auf das Display, um den Kleber am Kabel zu lösen.

Schritt 27

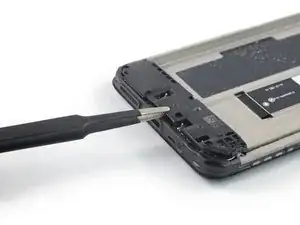

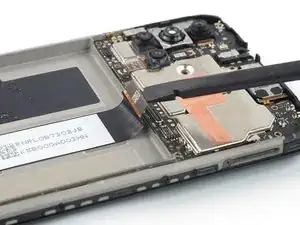

Trenne das Touchscreen-Kabel ab, indem du den Stecker mithilfe eines Spudgers gerade aus seinem Anschluss hochhebelst.

Schritt 28

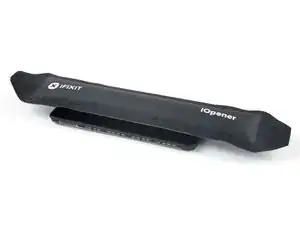

Lege einen erhitzten iOpener drei Minuten lang auf das Display, um den Kleber darunter zu lösen.
Du kannst auch einen Fön, ein Heißluftgebläse oder eine Wärmeplatte benutzen, achte aber darauf das Gerät nicht zu überhitzen. Die Kante sollte so heiß sein, dass du sie gerade noch anfassen kannst.

Schritt 29

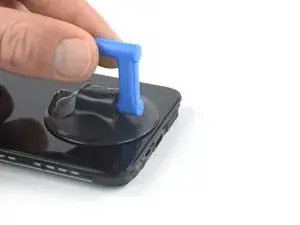

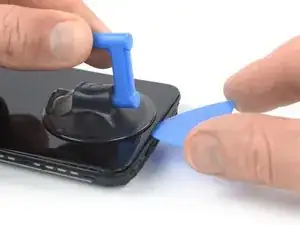

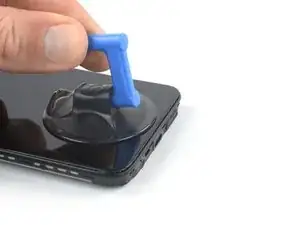

Sobald sich das Display warm anfühlt, kannst du einen Saugheber auf die Unterkante des Displays setzen.
Wenn das Display stark gebrochen ist, versuche, es mit durchsichtigem Paketband abzukleben, damit der Saugheber besser hält. Alternativ kannst du das Glas mit starkem Klebeband anheben oder den Saugheber mit Sekundenkleber am Glas festkleben.
Hebe das Display mithilfe des Saughebers an, um einen kleinen Spalt zwischen dem Display und dem restlichen Smartphone zu schaffen.
Je nach Alter deines Smartphones, kann dies etwas schwierig sein. Erwärme in diesem Fall nochmals die Unterkante und versuche es erneut.
Setze ein Plektrum in den Spalt ein.

Schritt 30

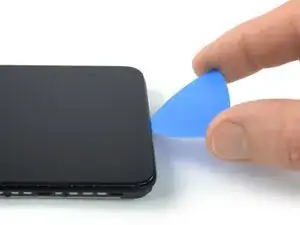

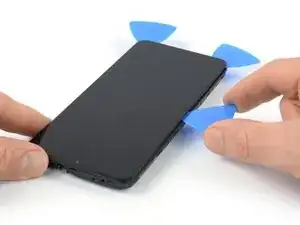

Schiebe das Plektrum zur unteren rechten Ecke des Displays, um den Kleber zu durchtrennen.
Lasse das Plektrum dort stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 31

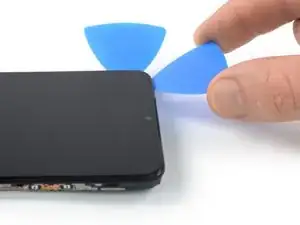

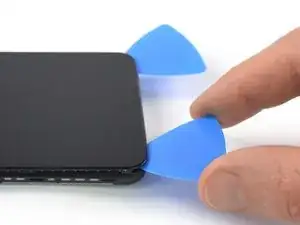

Setze ein zweites Plektrum an der Unterkante ein und schiebe es zur linken unteren Ecke des Displays, um den Kleber zu durchtrennen.
Lasse das Plektrum dort stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 32

Setze ein drittes Plektrum unter die linke untere Ecke des Displays.
Schiebe das Plektrum an der linken Kante des Displays entlang, um den Kleber zu durchtrennen.
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 33

Wenn der Kleber zu fest wird und nicht mehr durchgeschnitten werden kann, ist er wahrscheinlich abgekühlt. Benutze in diesem Fall deinen iOpener oder ein Heißluftgebläse und erhitze ihn erneut 1-2 Minuten lang.
Wenn du in der Nähe der Frontkamera bist, setze nur die Spitze des Plektrums ein (~2,5 mm), um zu vermeiden, dass die Kamera beschädigt oder verschmiert wird.

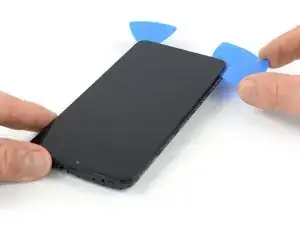

Setze ein viertes Plektrum an der oberen linken Ecke des Displays ein.
Schiebe das Plektrum an der Oberkante entlang, um den Kleber zu durchtrennen.
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 34

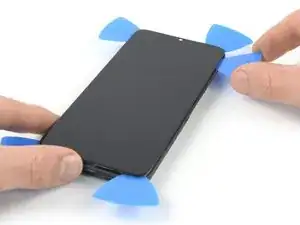

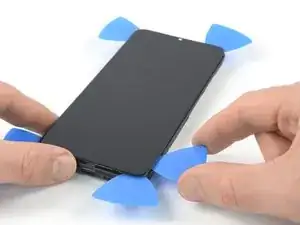

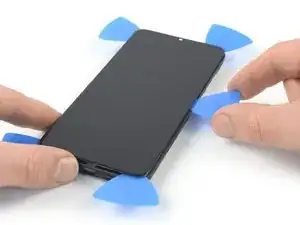

Setze ein fünftes Plektrum ein und schiebe es an der rechten Kante des Smartphones entlang, um den restlichen Kleber durchzuschneiden.
Versuche noch nicht, das Display ganz zu entfernen, die Displaykabel führen noch durch den Mittelrahmen hindurch.

Schritt 35

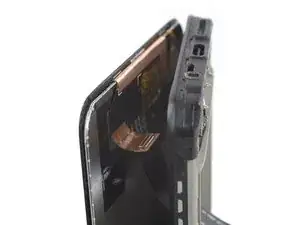

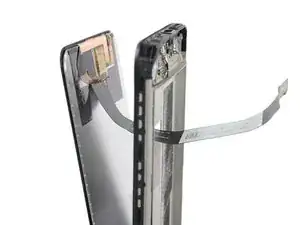

Führe das Displaykabel vorsichtig durch den Spalt im Mittelrahmen, indem du das Smartphone wie ein Buch aufklappst.

Schritt 36

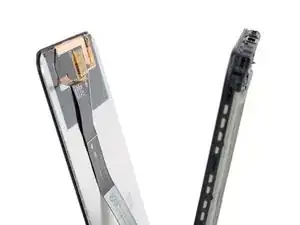

Löse das Displaykabel heraus, indem du es durch den Spalt im Mittelrahmen führst.

Schritt 37

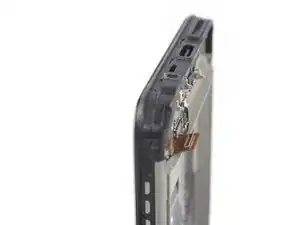

Entferne das Display vom restlichen Smartphone.

Abschluss

Vergleiche das Ersatzteil mit dem Originalteil. Es kann sein, dass du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen musst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Falls notwendig, säubere alte Klebestellen mit Isopropylalkohol (> 90 %) und bringe neue Klebestreifen an.

Nach Abschluss dieser Anleitung solltest du deinen neu eingebauten Akku kalibrieren.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
