Einleitung
Diese Anleitung wurde durch eine neuere ersetzt. Die hier gezeigte ist nur noch aus Archivierungsgründen zu sehen.
Um das Display des Late 2012 iMac zu entfernen, müssen die Klebestreifen am äußeren Rand des Gehäuses durchgeschnitten werden. Die Streifen können danach nicht wiederverwendet werden, um das Gehäuse wieder zu verschließen.
-
-
Wenn du dein altes Display wiederverwenden willst, dann musst du auch die Kleberreste auf der Rückseite des Displays beseitigen.
-

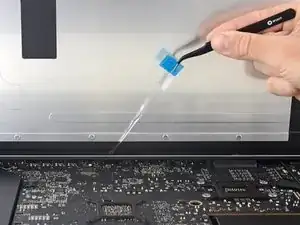

Ziehe die alten Klebestreifen mit den Fingern oder einer Pinzette ab. Beginne unten und ziehe nach oben in Richtung Oberkante des Gerätes.
-
Reinige nach dem Entfernen aller Kleberreste die Klebestellen mit 90%igem (oder mehr) Isopropylalkohol und einem fusselfreien Tuch. Wische nur in eine Richtung, nicht vor und zurück.
-
-
-
Beginne mit Streifen 13, der auf die rechte senkrechte Seite des hinteren Gehäuses kommt.
-
Ziehe den kurzen Schutzstreifen auf der Rückseite des Klebestreifens ab.
-
-
-
Setze die Spitze eines Spudgers in das Loch auf der Seite des Streifens, wo sich noch Schutzfolie befindet.
-
-
-
Lasse die Spitze des Spudgers weiterhin im Loch des Klebestreifens, und drücke sie in das entsprechende Loch im Rahmen des iMac.
-
Die Spitze verankert so die Position des Streifens, positioniere ihn korrekt an der rechten Kante, zieh vorsichtig am Spudger um den Klebestreifen zu spannen, und drücke ihn am Rahmen fest.
-
-
-
Wenn du sicher bist, dass die obere Hälfte des Klebestreifens gut sitzt, ziehe die Schutzfolie auf der Rückseite zwischen Rahmen und Streifen ganz ab.
-
-
-
Glätte den Streifen 13 mit deinem Finger. Achte darauf, dass er parallel zur rechten Kante ausgerichtet ist und glatt liegt.
-
-
-
Arbeite dich rings um den iMac herum, und füge drei weitere Klebestreifen auf gleiche Art und Weise hinzu.
-
Arbeite gegen den Uhrzeigersinn angefangen bei Streifen 13 und platziere :
-
Streifen 12 oben rechts
-
Streifen 11 oben links
-
Streifen 16 am linken Rand
-
Beim iMac 27" Retina 5k Display passen die blauen Laschen des Streifen 12 nicht exakt auf die obere Antenne wie beim Normalmodell. Das ist völlig in Ordnung und hat keinerlei Einfluss auf die Funktion des Klebestreifens oder der Antenne.
-
-
-
Fasse die rote Lasche an Streifen 14 an und ziehe damit die Schutzfolie auf der Rückseite ab.
-
Richte den Streifen an der Unterkante des hinteren Gehäuses aus, unmittelbar rechts von der Mittelschraube an dieser Kante.
-
Fahre mit den Fingern entlang des ganzen Streifens, damit er gerade und faltenfrei sitzt, drücke ihn dabei nach unten, damit er festklebt.
-
-
-
Wiederhole den vorigen Schritt für Streifen 15. Er wird an der linken Hälfte der Unterkante des iMac angebracht.
-
-
-
Nimm Maler-Klebeband und klebe die Unterkante des Displays am Gehäuse des iMac fest.
-
Das Klebeband soll das Display an der richtigen Stelle festhalten und ermöglicht es dir, das Display sicher aufzuklappen, so dass du von der Oberkante her an die Displaykabel gelangen kannst.
-
-
-
Wenn du schon überprüft hast, ob dein iMac richtig funktioniert und wieder verschlossen werden kann, dann gehe gleich zu Schritt 16 über.
-
Verbinde vorsichtig den Stecker des Displaydatenkabels mit seinem Anschluss auf dem Logic Board. Achte daruf, dass er gerade im Anschluss steckt und schiebe ihn ganz ein.
-
Klappe den Sicherungsbügel des Displaydatenkabelsteckers im Anschluss nach unten.
-
Stecke den Stecker des Displayersorgungskabels in seinen Anschluss auf dem Logic Board.
-
-
-
Lege das Display zurück in das hintere Gehäuse des iMac.
-
Schalte jetzt den iMac ein und überprüfe deine Reparatur, bevor du den Computer endgültig wieder verklebst. Überprüfe wirklich alle Funktionen deines Computers und alle Bauteile, die du entfernt oder abgetrennt hattest.
-
-
-
Wenn alle Funktionen des iMacs in Ordnung sind, dann löse die Displaykabel und klappe das Display vorsichtig nach vorne.
-
Greife von oben hinein und entferne den Schutzfilm von Streifen 15, indem du die Zuglasche gerade nach oben weg von der Unterkante des Displays ziehst.
-
-
-
Stütze in den folgenden Schritten das Display beim Entfernen der Schutzfolie mit einer Hand ab, oder lehne das Display leicht gegen das hintere Gehäuse des iMacs an.
-
-
-
Entferne eine Seite des Schutzfilms von Streifen 11, indem du die Zuglasche direkt nach oben ziehst.
-
-
-
Wiederhole die vorherigen Schritte und entferne die Schutzfolien von allen restlichen Klebestreifen (gekennzeichnet mit 11, 12 und 13).
-
-
-
Entferne das Klebeband, welches das Display am hinteren Gehäuse befestigt.
-
Damit der Kleber gut hält, musst du den iMac flach auf seine Rückseite legen (mit dem Bildschirm nach oben) und sorgfältig, aber fest auf alle vier Kanten des Displays drücken.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
17 Kommentare
Hello guys!
Could anyone tell what the width of these strips is? I need to buy some double sided strips to do a hard drive upgrade, but I can't order from iFixit :(
Thank you!
Some 3m Extreme Mounting tape works perfect for hdd upgrades on an imac.
torch130 -
Hey guys... there's one critical step that's missing here. Before doing Step 18, you have to make sure the iSight camera is in the right place. It's 'floating' inside the computer housing and has to be positioned just right for the glass to close/seal properly with the frame. I followed all of these steps but the glass would not seal around the camera, leaving a 1/8" gap there and distortion on the LCD when powered on. I had to re-order the strips and do the process over again. While doing a 'dry run', I realized the camera was the culprit and was able to hold it in position with a paper clip which allowed for the glass to adhere properly on the 2nd try.
I'm surprised to see, that you install the tape strips on the unit lying down.
It's a lot easier to attach them with the unit standing upright.
Also, attach ALL the strips to the rear housing, NOT to the LCD.
Attach the tape strips to the housing, mount the display, use som painters (/masking) tape, when you have aligned the display to the edges of the housing, attach the tape to the bottom of the glass and rear housing, making sure the display won't slip out of alignment.
Then, tilt the display towards you and support it with either a hand or your chest, while you remove the tapes protective layer and tilt the display back.
That way, it's still well aligned and it won't shift.
Same goes when removing the display in the first place.
Don't lay it down on the table - use a wedge, to make sure that the housing doesn't tilt while removing the display, and let the wedge stay there unit finished. The display is a lot easier to handle when upright, and you won't put too much pressure on the edges of the glass.
I found that using a couple of paperbacks (one larger than the other) performed the same function - taller one placed to the rear of the stand and the other one in front accommodated the curvature perfectly.
robinsnaddon -
For point 10 of this guide: iMac 27” 2017 has a relocated microphone position, so if you follow this guide, the mic ist not working after applying the tape.
Make sure to let the microphone out, its located on the lower edge, right of the apple.
Also the tape Stips on the upper edge are 2mm too long, and on the upper right it does not fit to the antenna area, so they have to be shortened and cut in the right shape.
maccy -
