iPhone 13 Display tauschen

Schalte dein iPhone aus, bevor du mit dem Zerlegen anfängst.

Entferne die beiden 6,8 mm langen Pentalobe P2 Schrauben an der Unterkante des iPhone.

Zeichne mit einem Permanentmarker 3 mm von der Spitze des Plektrums entfernt einen Strich.

Klebe sich überlappende Streifen durchsichtigen Klebebands auf den Display, bis es komplett abgedeckt ist.

Wenn der Saugheber in den nächsten Schritten nicht hält, falte ein Streifen starkes Klebeband (wie Panzertape) zu einem Griff und hebe das Display damit an.

Ziehe den blauen Griff nach hinten, um die Arme der Anti-Clamp zu entriegeln.

Schiebe die Arme entweder über die rechte oder die linke Kante deines iPhones.

Bringe die Saugheber nahe an der Unterkante des iPhones an, einen auf der Vorderseite, den anderen auf der Rückseite.

Drücke die Saugheber auf den Oberflächen fest.

Ziehe den blauen Griff nach vorne, um die Arme zu arretieren.

Drehe den Griff 360° im Uhrzeigersinn, oder soweit, bis du merkst, dass sich die Saugheber dehnen.

Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.

Lege dein iPhone auf einem stabilen Gegenstand ab, z. B. einem Buch mit festem Einband, damit es frei und parallel zum Boden liegt; so lässt es sich in den folgenden Schritten leichter handhaben.

Erhitze die untere Kante des iPhone mit einem Fön. Das Display sollte sich beim Berühren etwas zu heiß anfühlen.

Warte eine Minute, damit sich der Klebstoff lösen kann und ein Spalt entsteht.

Setze ein Plektrum unter den Kunststoffrahmen des Displays ein, sobald die Anti-Clamp einen ausreichend großen Spalt gebildet hat.

Überspringe die nächsten drei Schritte.

Benutze einen Fön oder eine Heißluftpistole, um die Unterkante des iPhones 90 Sekunden lang bzw. bis sich das Display etwas zu heiß anfühlt, zu erhitzen.

Wenn du einen einzelnen Saugheber benutzen willst, dann bringe ihn am unteren Rand des Smartphones an, aber nicht zu nahe an der Kante.

Ziehe den Saugheber fest und gleichmäßig nach oben, sodass ein kleiner Spalt zwischen dem Display und dem Rahmen entsteht.

Setze ein Plektrum in den Spalt unter der Kunststoffeinfassung des Displays ein.

Erhitze die rechte Kante des iPhones (die Kante mit der Einschalttaste) 90 Sekunden lang mit einem Fön bzw. so lange, bis das Display etwas zu heiß zum Anfassen ist.

Schiebe das Plektrum um die untere rechte Ecke des iPhones, um den Kleber zu lösen.

Schiebe das Plektrum an der rechten Kante des iPhones nach oben, bist die obere rechte Ecke erreicht hast.

Lasse das Plektrum in der oberen rechten Ecke stecken, bevor du weitermachst.

Erhitze die Oberkante des iPhones 90 Sekunden lang mit einem Fön bzw. so lange, bis das Display etwas zu heiß zum Anfassen ist.

Schiebe das Plektrum um die obere rechte Ecke herum, um den Kleber zu durchtrennen.

Lasse das Plektrum in der oberen linken Ecke stecken, bevor du weitermachst.

Erhitze die linke Kante des iPhones 90 Sekunden lang mit einem Fön bzw. so lange, bis das Display etwas zu heiß zum Anfassen ist.

Setze ein zweites Plektrum in die untere linke Ecke des iPhones ein.

Drehe beide Plektren gleichzeitig, bis sich die Clips an der linken Kante lösen.

Entferne jetzt den Saugheber, falls du das noch nicht gemacht hast.

Drehe dein iPhone so, dass die rechte Kante zu dir zeigt.

Öffne das iPhone so, wie man einen Buchdeckel von rechts her aufschlägt.

Lehne das Display gegen einem stabilen Gegenstand, so dass es während der Reparatur gut abgestützt stehen bleibt.

Entferne die drei 1,3 mm Kreuzschlitzschrauben, mit denen die Abdeckung über dem Display- und und Akkustecker befestigt ist.

Entferne die Abdeckung.

Heble den Akkustecker mit dem Spudger oder dem Fingernagel aus seinem Anschluss auf dem Logic Board hoch.

Biege den Stecker ein wenig weg vom Logic Board, damit er sich während der Reparatur nicht wieder versehentlich verbinden und das iPhone anschalten kann.

Trenne den Stecker am Displaykabel mit dem Spudger oder dem Fingernagel ab.

Entferne folgende Schrauben, mit denen die Abdeckung am Stecker der Frontsensoren befestigt sind:

Eine 1,7 mm Kreuzschlitzschraube

Eine 1,3 mm Kreuzschlitzschraube

Eine 1,8 mm Y000 Schraube

Klappe die Abdeckung von der Mitte des iPhones her auf, bis sich die kleine Klammer an der Kante des Smartphones ablöst.

Entferne die Abdeckung.

Trenne den Stecker am Kabel der Frontsensorbaugruppe mit dem Spudger oder dem Fingernagel ab.

Entferne das Display

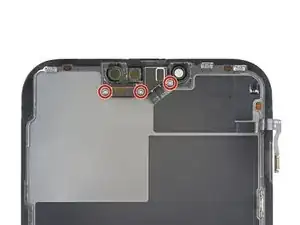

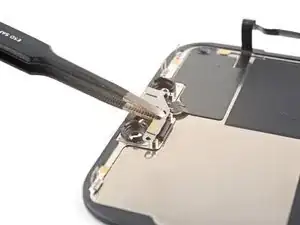

Entferne die drei 1,4 mm langen Y000 Schrauben, mit denen die Halterung der Frontsensoreinheit befestigt ist.

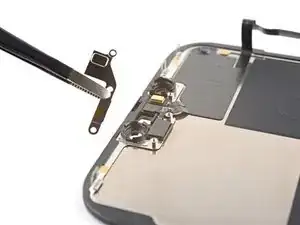

Entferne die Halterung der Frontsensoreinheit mit einer Pinzette oder deinen Fingern.

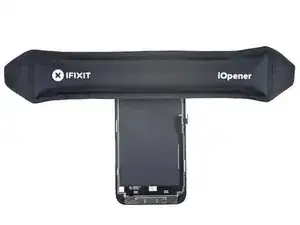

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante des Displays.

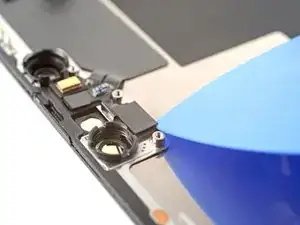

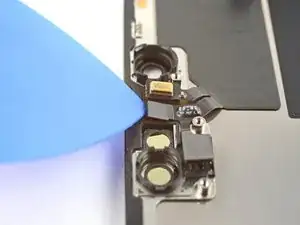

Setze ein Plektrum zwischen den Helligkeitssensor und seiner Vertiefung im Display ein.

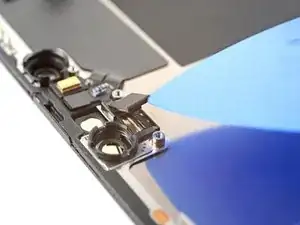

Heble nach oben, bis sich der Helligkeitssensor vom Display löst.

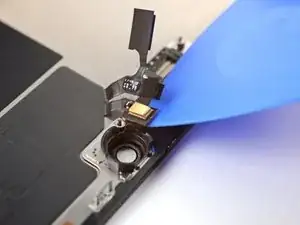

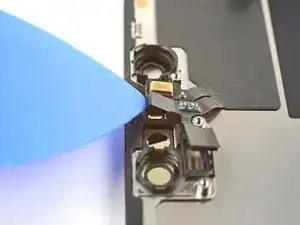

Setze ein Plektrum zwischen den Näherungssensor und seiner Vertiefung im Display ein.

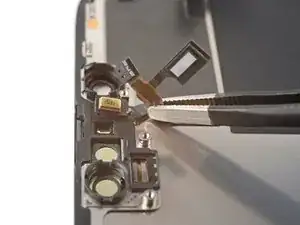

Heble nach oben, bis sich der Näherungssensor löst.

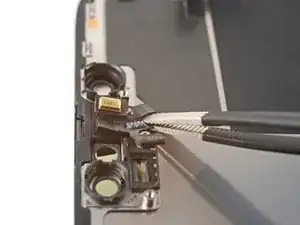

Biege das Kabel zum Näherungssensor mit einer Pinzette oder deinen Fingern vom Display weg.

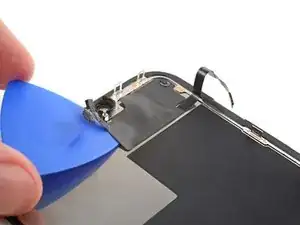

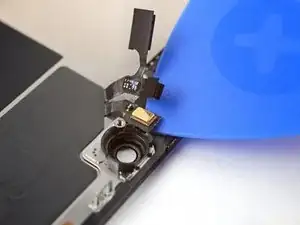

Setze ein Plektrum unter das Mikrofonkabel nahe beim Mikrofon (das metallene Rechteck) ein.

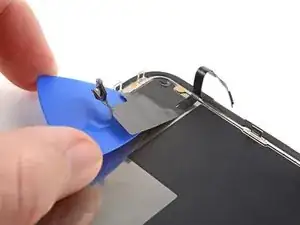

Schiebe das Plektrum um den Rand des Mikrofons herum und trenne den Kleber ab.

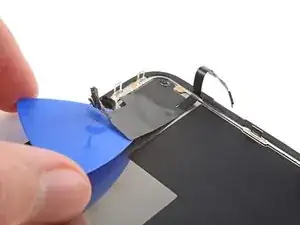

Setze ein Plektrum an der linken Seite unter die Frontsensoreinheit ein.

Schiebe das Plektrum unter die Einheit, bis sie sich vom Rahmen ablöst.

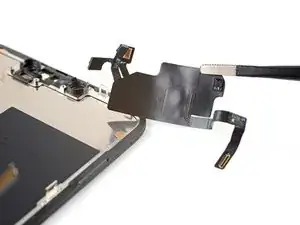

Entferne die Frontsensoreinheit.

Befestige die Sensoren in ihren Vertiefungen im Rahmen, um die Sensoreinheit richtig zu positionieren.

Bringe an den Stellen, die nicht mehr haften Tesa Band an.
