iPhone 13 Pro Lidar-Sensor tauschen

Schalte dein iPhone aus, bevor du mit dem Zerlegen anfängst.

Entferne die beiden 6,8 mm langen Pentalobe P2 Schrauben an der Unterkante des iPhone.

Zeichne mit einem Permanentmarker 3 mm von der Spitze des Plektrums entfernt einen Strich.

Klebe sich überlappende Streifen durchsichtigen Klebebands auf das Display, bis es komplett abgedeckt ist.

Wenn der Saugheber in den nächsten Schritten nicht hält, falte ein Streifen starkes Klebeband (wie Panzertape) zu einem Griff und hebe das Display damit an.

Ziehe den blauen Griff nach hinten, um die Arme der Anti-Clamp zu entriegeln.

Schiebe die Arme entweder über die rechte oder die linke Kante deines iPhones.

Bringe die Saugheber nahe an der Unterkante des iPhones an, einen auf der Vorderseite, den anderen auf der Rückseite.

Drücke die Saugheber auf den Oberflächen fest.

Ziehe den blauen Griff nach vorne, um die Arme zu arretieren.

Drehe den Griff 360° im Uhrzeigersinn, oder soweit, bis du merkst, dass sich die Saugheber dehnen.

Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.

Lege dein iPhone auf einem stabilen Gegenstand ab, z. B. einem Buch mit festem Einband, damit es frei und parallel zum Boden liegt; so lässt es sich in den folgenden Schritten leichter handhaben.

Erhitze die untere Kante des iPhone mit einem Fön. Das Display sollte sich beim Berühren etwas zu heiß anfühlen.

Warte eine Minute, damit sich der Klebstoff lösen kann und ein Spalt entsteht.

Setze ein Plektrum unter die Kunststoffeinfassung des Displays ein, sobald die Anti-Clamp einen ausreichend großen Spalt gebildet hat.

Überspringe die nächsten beiden Schritte.

Benutze einen Fön oder eine Heißluftpistole, um die Unterkante des iPhones 90 Sekunden lang bzw. bis sich das Display etwas zu heiß anfühlt, zu erhitzen.

Setze einen Saugheber auf die Unterkante des iPhones, aber nicht zu nah am äußersten Rand der Glasscheibe.

Ziehe den Saugheber fest und gleichmäßig hoch, um einen kleinen Spalt zwischen dem Display und dem Rahmen zu erzeugen.

Setze ein Plektrum in diesen Spalt unter der Kunststoffeinfassung des Displays ein.

Erhitze die rechte Kante des iPhones (die Kante mit der Einschalttaste) 90 Sekunden lang mit einem Fön bzw. so lange, bis das Display etwas zu heiß zum Anfassen ist.

Schiebe das Plektrum um die untere rechte Ecke des iPhones, um den Kleber zu lösen.

Schiebe das Plektrum an der rechten Kante des iPhones nach oben, bist die obere rechte Ecke erreicht hast.

Lasse das Plektrum in der oberen rechten Ecke stecken, bevor du weitermachst.

Erhitze die Oberkante des iPhones 90 Sekunden lang mit einem Fön bzw. so lange, bis das Display etwas zu heiß zum Anfassen ist.

Schiebe das Plektrum um die obere rechte Ecke herum, um den Kleber zu durchtrennen.

Lasse das Plektrum in der oberen linken Ecke stecken, bevor du weitermachst.

Erhitze die linke Kante des iPhones 90 Sekunden lang mit einem Fön bzw. so lange, bis das Display etwas zu heiß zum Anfassen ist.

Setze ein zweites Plektrum in die untere linke Ecke des iPhones ein.

Drehe beide Plektren gleichzeitig, bis sich die Clips an der linken Kante lösen.

Entferne den Saugheber vom Display.

Drehe dein iPhone so, dass die rechte Kante zu dir zeigt.

Öffne dein iPhone, indem du das Display langsam von der rechten Seite her wie einen Buchdeckel aufklappst.

Lehne das Display gegen einen Gegenstand, damit es aufrecht bleibt, während du am iPhone arbeitest.

Entferne die drei 1,3 mm Y000-Schrauben, mit denen die Abdeckung des Akkusteckers befestigt ist.

Entferne die Abdeckung des Akkusteckers.

Heble den Akkustecker mit der Spudgerspitze oder deinem Fingernagel aus seinem Anschluss auf dem Logic Board hoch.

Biege den Stecker etwas vom Logic Board weg, um zu vermeiden, dass er sich versehentlich wieder mit dem Anschluss verbindet. Das könnte dazu führen, dass sich dein iPhone während der Reparatur wieder einschaltet.

Heble den Stecker des Displaykabels mit der Spudgerspitze oder dem Fingernagel aus seinem Anschluss auf dem Logic Board nach oben und trenne ihn ab.

Entferne die beiden 1,1 mm langen Y000-Schrauben, mit denen die Abdeckung des Frontsensor-Steckers befestigt ist.

Entferne noch die beiden restlichen Kreuzschlitzschrauben, mit denen die Abdeckung befestigt ist:

Eine 1,5 mm lange Schraube

Eine 1,8 mm lange Schraube

Entferne die Abdeckung des Frontsensor-Steckers.

Heble den Stecker des Kabels zur Frontsensorbaugruppe mit der Spudgerspitze aus seinem Anschluss nach oben und trenne ihn ab.

Entferne das Display.

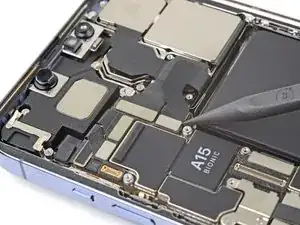

Entferne die vier Y000 Schrauben, mit denen die Abdeckung der Rückkamera befestigt ist:

Drei 1,4 mm Schrauben

Eine 1,3 mm Schraube

Entferne eine weitere 1,6 mm Kreuzschlitzschraube.

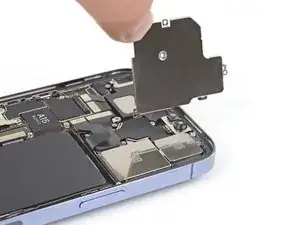

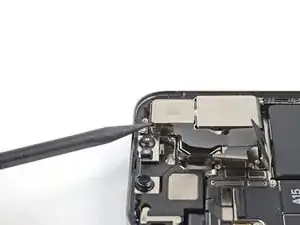

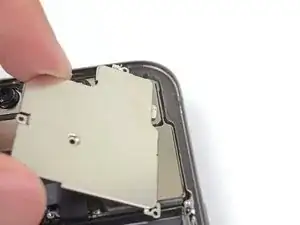

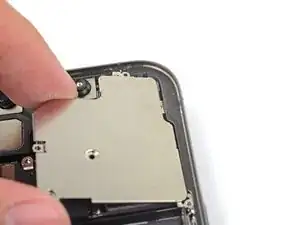

Hebe die Abdeckung der Kamera an der Kante direkt am Logic Board hoch und entferne sie.

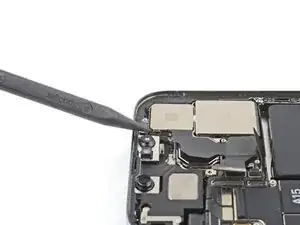

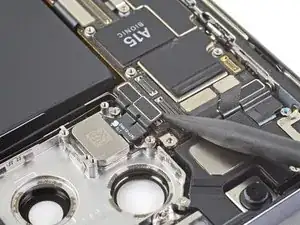

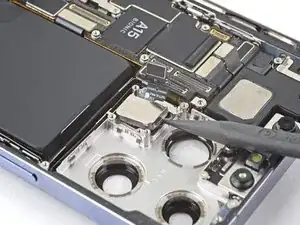

Heble die beiden Kamerakabel mit der Spudgerspitze hoch und trenne sie vom Logic Board ab.

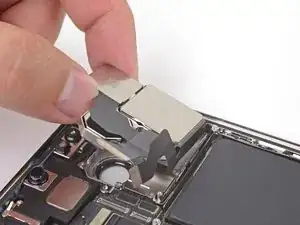

Hebe die Kameraeinheit mit der Spudgerspitze aus dem iPhone heraus.

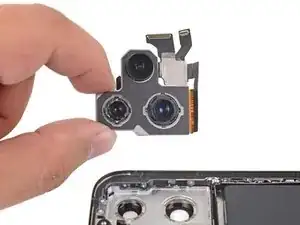

Entferne die Rückkameras.

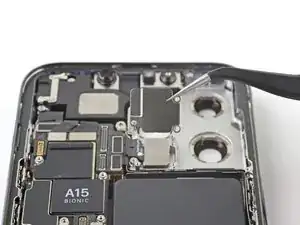

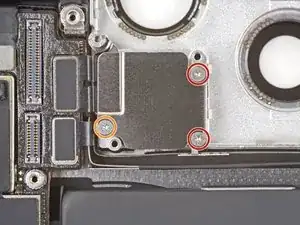

Entferne folgende drei Y000 Schrauben von der Abdeckung des Lidars:

Zwei 1,4 mm Schrauben

Eine 1, 3 mm Schraube

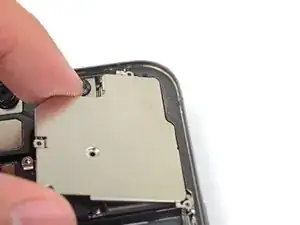

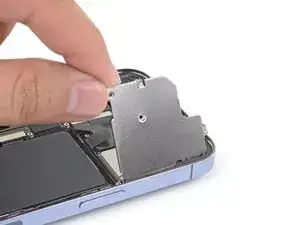

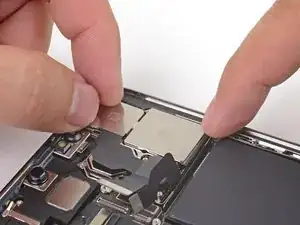

Entferne die Abdeckung über dem Lidar.

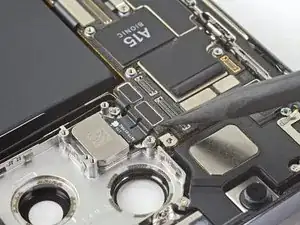

Trenne das Lidarkabel mit der Spudgerspitze vom Logic Board ab.

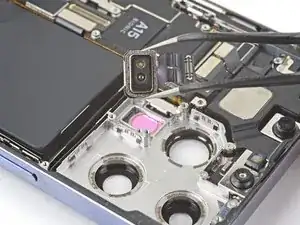

Hebe den Lidar-Sensor mit der Spudgerspitze hoch und entferne ihn vom Rahmen.
