iPhone 13 Pro Max Akku tauschen

Schalte dein iPhone aus, bevor du mit dem Zerlegen anfängst.

Entferne die beiden 6,8 mm langen Pentalobe-P2-Schrauben an der Unterkante des iPhone.

Zeichne mit einem Permanentmarker 3 mm von der Spitze des Plektrums entfernt einen Strich.

Klebe sich überlappende Streifen durchsichtigen Klebebands auf das Display, bis es komplett abgedeckt ist.

Wenn der Saugheber in den nächsten Schritten nicht hält, falte ein Streifen starkes Klebeband (wie Panzertape) zu einem Griff und hebe das Display damit an.

Ziehe den blauen Griff nach hinten, um die Arme der Anti-Clamp zu entriegeln.

Schiebe die Arme entweder über die rechte oder die linke Kante deines iPhones.

Bringe die Saugheber nahe an der Unterkante des iPhones an, einen auf der Vorderseite, den anderen auf der Rückseite.

Drücke die Saugheber auf den Oberflächen fest.

Ziehe den blauen Griff nach vorne, um die Arme zu arretieren.

Drehe den Griff 360° im Uhrzeigersinn, oder soweit, bis du merkst, dass sich die Saugheber dehnen.

Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.

Lege dein iPhone auf einem stabilen Gegenstand ab, z. B. einem Buch mit festem Einband, damit es frei und parallel zum Boden liegt; so lässt es sich in den folgenden Schritten leichter handhaben.

Erhitze die untere Kante des iPhone mit einem Fön. Das Display sollte sich beim Berühren etwas zu heiß anfühlen.

Warte eine Minute, damit sich der Klebstoff lösen kann und ein Spalt entsteht.

Setze ein Plektrum unter die Kunststoffeinfassung des Displays ein, sobald die Anti-Clamp einen ausreichend großen Spalt gebildet hat.

Überspringe die nächsten drei Schritte.

Benutze einen Fön oder eine Heißluftpistole, um die Unterkante des iPhones 90 Sekunden lang bzw. bis sich das Display etwas zu heiß anfühlt, zu erhitzen.

Lasse den Fön nie zu lange auf eine Stelle gerichtet.

Setze einen Saugheber auf die Unterkante des iPhones, aber nicht zu nah am äußersten Rand der Glasscheibe.

Ziehe den Saugheber fest und gleichmäßig hoch, um einen kleinen Spalt zwischen dem Display und dem Rahmen zu erzeugen.

Setze ein Plektrum in den Spalt unter der Kunststoffeinfassung des Displays ein.

Erhitze die rechte Kante des iPhones (die Kante mit der Einschalttaste) 90 Sekunden lang mit einem Fön bzw. so lange, bis das Display etwas zu heiß zum Anfassen ist.

Schiebe das Plektrum um die untere rechte Ecke des iPhones, um den Kleber zu lösen.

Schiebe das Plektrum an der rechten Kante des iPhones nach oben, bist die obere rechte Ecke erreicht hast.

Lasse das Plektrum in der oberen rechten Ecke stecken, bevor du weitermachst.

Erhitze die Oberkante des iPhones 90 Sekunden lang mit einem Fön bzw. so lange, bis das Display etwas zu heiß zum Anfassen ist.

Schiebe das Plektrum um die obere rechte Ecke herum, um den Kleber zu durchtrennen.

Lasse das Plektrum in der oberen linken Ecke stecken, bevor du weitermachst.

Erhitze die linke Kante des iPhones 90 Sekunden lang mit einem Fön bzw. so lange, bis das Display etwas zu heiß zum Anfassen ist.

Setze ein zweites Plektrum in die untere linke Ecke des iPhones ein.

Drehe beide Plektren gleichzeitig, bis sich die Clips an der linken Kante lösen.

Entferne den Saugheber vom Display.

Drehe dein iPhone so, dass die rechte Kante zu dir zeigt.

Öffne das iPhone so, wie man einen Buchdeckel aufschlägt, von rechts nach links hinüber.

Lehne das Display gegen einem stabilen Gegenstand, so dass es während der Reparatur gut abgestützt stehen bleibt.

Entferne die beiden 1,3 mm langen Y000 Schrauben, mit denen die Abdeckung am Stecker des Akkukabels befestigt ist.

Entferne die Abdeckung des Akkusteckers.

Heble den Akkustecker mit der Spudgerspitze oder einem sauberen Fingernagel aus seinem Anschluss auf dem Logic Board hoch.

Biege den Stecker ein wenig vom Logic Board weg, damit er sich nicht wieder versehentlich verbinden und das Gerät während der Reparatur mit Strom versorgen kann.

Trenne den Stecker am Displaykabel mit der Spudgerspitze oder dem Fingernagel ab.

Entferne die beiden 1,1 mm Y000-Schrauben, mit denen die Abdeckung am Stecker der Frontsensoren befestigt ist.

Entferne die restlichen beiden Kreuzschlitzschrauben, mit denen die Abdeckung am Stecker der Frontsensoren befestigt ist:

Eine 1,5 mm Schraube

Eine 1,8 mm Schraube

Entferne die Abdeckung am Stecker der Frontsensoren.

Trenne den Stecker am Kabel zu den Frontsensoren mit der Spudgerspitze ab.

Entferne die Displayeinheit.

Entferne die vier 1,5 mm Kreuzschlitzschrauben, mit denen der Lautsprecher befestigt ist:

Zwei Schrauben mit größeren Köpfen

Zwei Schrauben mit kleineren Köpfen

Schiebe ein Plektrum zwischen die Oberkante der Taptic Engine und den Klebestreifen.

Entferne den Lautsprecher.

Heble das Kabel zum Taptic Engine mit der Spudgerspitze hoch und trenne es ab

Entferne zwei Kreuzschlitzschrauben vom Taptic Engine:

Eine 1,8 mm Schraube

Eine 1,9 mm Schraube

Nimm einen Schraubendreher für Abstandsschrauben und entferne die 2,9 mm Abstandsschraube, mit der der Taptic Engine befestigt ist.

Entferne den Taptic Engine.

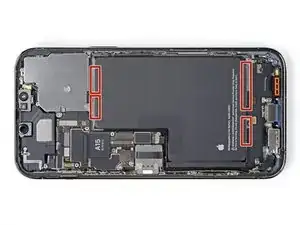

Jeder Klebestreifen hat am Ende eine schwarze Zuglasche, die ein wenig an der Kante des Akkus festgeklebt ist.

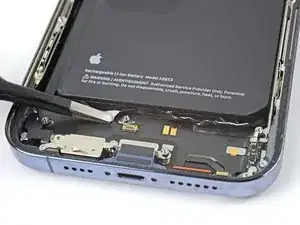

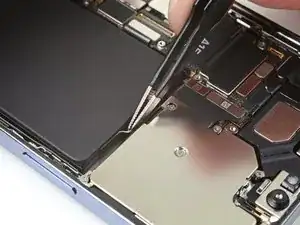

Löse die Zuglasche der beiden Klebestreifen mit einer stumpfen Pinzette von der Unterkante des Akkus ab.

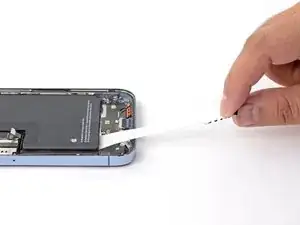

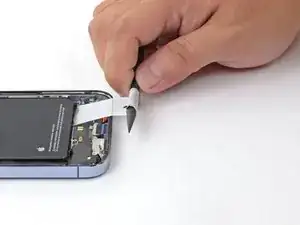

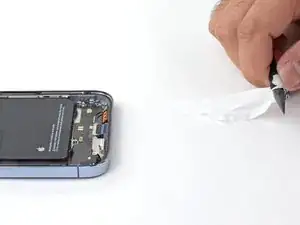

Fasse die erste Zuglasche mit den Fingern und ziehe sie langsam vom Akku weg zur Unterkante des iPhones hin.

Ziehe fest genug, dass der Streifen angespannt bleibt, aber auch nicht zu fest. Lasse dem Streifen Zeit, sich auszudehnen und unter dem Akku loszulassen.

Drücke den Akku nicht nach unten. Halte das iPhone an den Seiten fest.

Halte den Streifen glatt und knittere ihn nicht. Ziehe gleichmäßig am gesamten Streifen, nicht in der Mitte oder an der Seite.

Ziehe in einem flachen Winkel, damit der Streifen nicht an der Kante des Akkus entlang schabt.

Wenn der Streifen reißt, dann versuche ihn mit den Fingern oder einer stumpfen Pinzette zu greifen und weiter herauszuziehen. Versuche nicht, unter dem Akku zu hebeln.

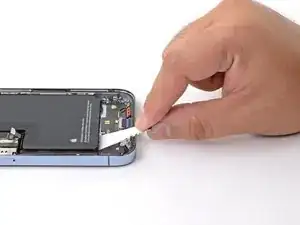

Fasse die zweite Zuglasche mit den Fingern oder dem Mittelteil eines Spudgers und ziehe sie vom Akku weg hin zur Unterkante des iPhones.

Verfahre genauso wie im vorigen Schritt beschrieben: drücke den Akku nicht nach unten, halte den Streifen flach, knittere ihn nicht und ziehe in einem flachen Winkel.

Wenn der Streifen reißt, dann versuche ihn mit den Fingern oder einer stumpfen Pinzette zu greifen und weiter herauszuziehen. Versuche nicht, unter dem Akku zu hebeln.

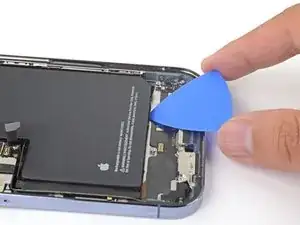

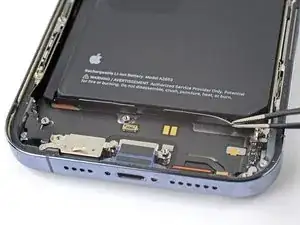

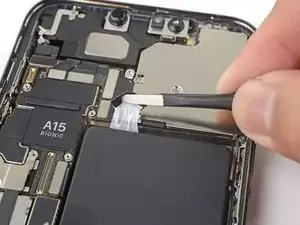

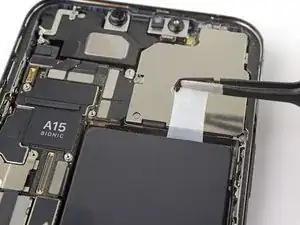

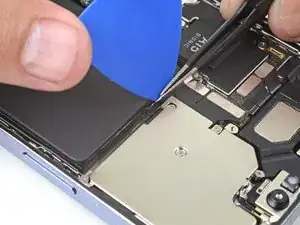

Löse die letzten beiden Zuglaschen der Klebestreifen mit einer stumpfen Pinzette und einem Plektrum von der Oberkante des Akkus ab.

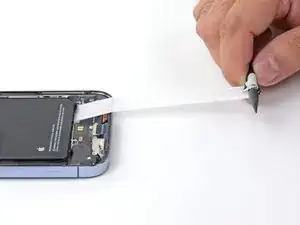

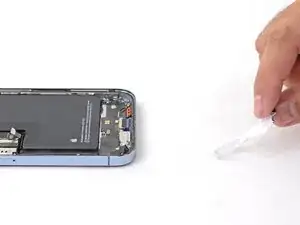

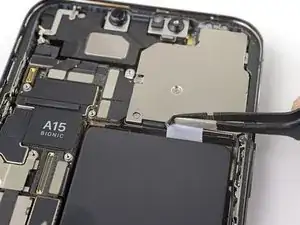

Ziehe die letzten beiden Zuglaschen im gleichen Verfahren wie vorher nacheinander heraus, so dass die Streifen und der Akku sich lösen. Achte darauf, dass sie nirgendwo hängen bleiben.

Wenn du alle Streifen erfolgreich herausgeholt hast, dann überspringe den nächsten Schritt.

Anderenfalls fahre mit dem nachfolgenden Schritt fort.

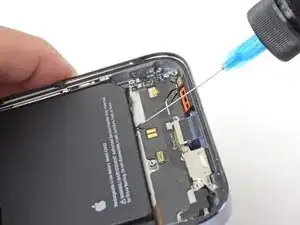

Wenn du den Akku immer noch nicht entfernen kannst, dann gib einige Tropfen hochkonzentrierten Isopropylalkohol (mindestens 90%ig) unter die Kanten des Akkus in der Nähe des/der gerissenen Streifen.

Lasse den Alkohol ungefähr eine Minute lang einwirken.

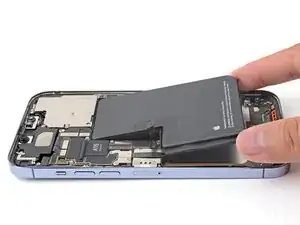

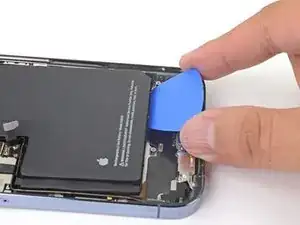

Hebe den Akku behutsam mit einem Plektrum oder dem flachen Ende eines Spudgers an.

Entferne den Akku.

Wenn noch Reste vom Alkohol im Smartphone verblieben sind, dann wische sie sorgfältig weg oder lasse sie trocknen, bevor du den neuen Akku einbaust.
