iPhone 14 Display (grundständig)

Geschrieben von: Tobias Isakeit
  • Kommentare: 6
iPhone 14 Display (grundständig)

Schwierigkeitsgrad

Mittel

Schritte

18

Zeitaufwand

45 Minuten - 1 Stunde

Einleitung

Dies ist eine grundständige Anleitung. Sie ist Bestandteil anderer Anleitungen und nicht zum alleinstehenden Gebrauch gedacht.

  1. PQ4vWxXVLDNLuQhX
    PQ4vWxXVLDNLuQhX
    1COOvuXX5gRoOjOj
    KNJkEYEdYUkYjIKN

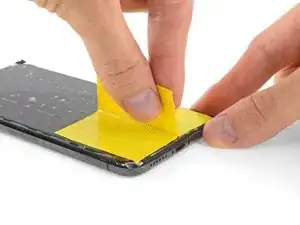

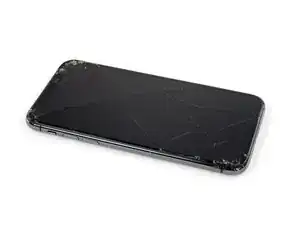

    • Wenn das Display deines iPhones einen Riss hat, solltest du das Glas mit Klebeband abkleben, um weitere Risse zu vermeiden und Verletzungen während der Reparatur zu verhindern.

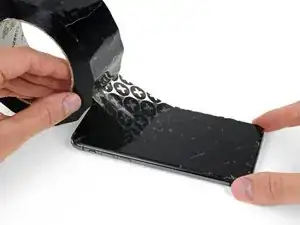

    • Lege überlappende Streifen durchsichtigen Klebebands über das Display des iPhones, bis die gesamte Oberfläche bedeckt ist.

    • Trage eine Schutzbrille, um deine Augen vor Glassplittern zu schützen, die sich während der Reparatur lösen können.

    • Wenn du es nicht schaffst, den Saugheber in den nächsten Schritten zu befestigen, falte ein stabiles Stück Klebeband (z. B. Paketband) zu einem Griff und hebe das Display stattdessen damit an.

    • Falls das alles nicht klappt, kannst du den Saugheber mit Sekundenkleber auf dem Display festkleben.

    Had to do the superglue. Also that glass was so shattered that it came off in pieces, took my almost an hour to get the whole screen of. Tape didn't really help there, it would just pull the tape off instead of the screen. Do note that the whole screen assembly is quite thick, I think I initially put my pick in a layer inbetween.

    Gijs Leegwater -

    1st step you have forgotten remove the back to disconnect battery golden rule battery first

    PC Technology Group -

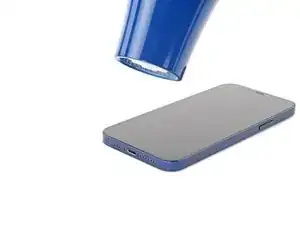

  2. X6buiLBCT6KXWSHx

    • Wenn du einen Saugheber verwendest, folge den nächsten beiden Schritten, um das Display abzulösen.

    • Benutze einen Fön oder eine Heißluftpistole, um die Unterkante des iPhones 90 Sekunden lang bzw. bis sich das Display etwas zu heiß anfühlt, zu erhitzen.

    • Lasse den Fön nie zu lange auf eine Stelle gerichtet.

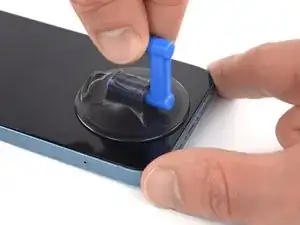

  3. u1AQJGhFkBwYP6kU
    u1AQJGhFkBwYP6kU
    LGpElBXXrqnJjIjV
    JYSKtvPKOKlKVaFC

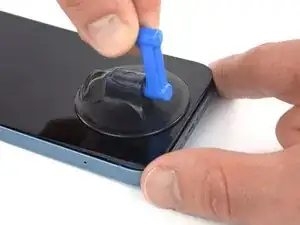

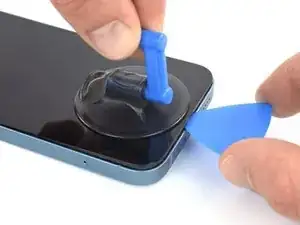

    • Setze einen Saugheber auf die Unterkante des iPhones, aber nicht zu nah am äußersten Rand der Glasscheibe.

    • Ziehe den Saugheber fest und gleichmäßig hoch, um einen kleinen Spalt zwischen dem Display und dem Rahmen zu erzeugen.

    • Setze ein Plektrum in den Spalt unter der Kunststoffeinfassung des Displays ein.

    • Das Display ist mit sehr starkem Kleber befestigt, es erfordert daher recht viel Kraft, um diesen ersten Spalt zu öffnen. Wenn du Schwierigkeiten hast, erhitze das Display noch mehr und ruckle es auf und ab, um den Kleber zu schwächen, bis du einen ausreichend großen Spalt für das Plektrum geschaffen hast.

  4. uQWV4rE3NnXDotpg
    uQWV4rE3NnXDotpg
    NRnVyPDyRjMAFxvE

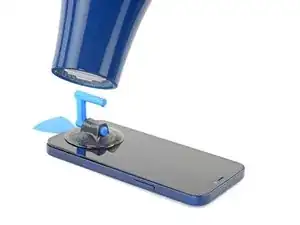

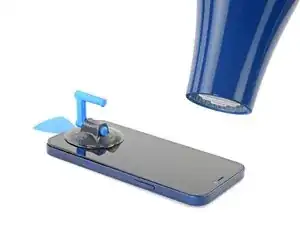

    • Erhitze die rechte Kante des iPhones (die Kante mit der Einschalttaste) 90 Sekunden lang mit einem Fön bzw. so lange, bis das Display etwas zu heiß zum Anfassen ist.

  5. C12fcdhcOWMPXWLQ
    C12fcdhcOWMPXWLQ
    DsARffEDFQgrSZtH
    y3PmCAbTieGGMoLr

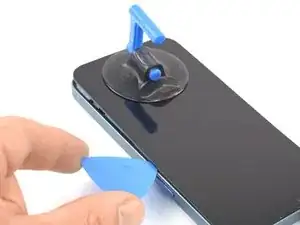

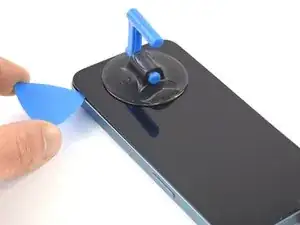

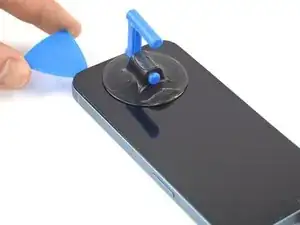

    • Schiebe das Plektrum um die untere rechte Ecke des iPhones, um den Kleber zu lösen.

    • Schiebe das Plektrum an der rechten Kante des iPhones nach oben, bist die obere rechte Ecke erreicht hast.

    • Setze das Plektrum nicht tiefer als 3 mm ein, um zu vermeiden, dass Komponenten im Inneren beschädigt werden.

    • Lasse das Plektrum in der oberen rechten Ecke stecken, bevor du weitermachst.

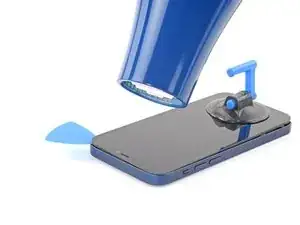

  6. t6CyTxvv4mAloXRv

    • Erhitze die Oberkante des iPhones 90 Sekunden lang mit einem Fön bzw. so lange, bis das Display etwas zu heiß zum Anfassen ist.

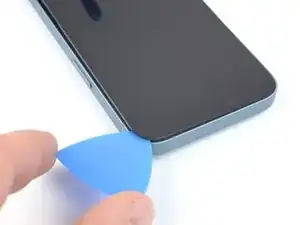

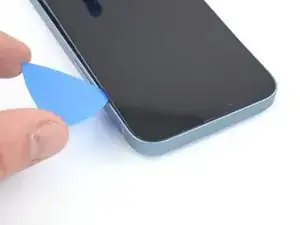

  7. NS16lbsF3ljEhx5L
    NS16lbsF3ljEhx5L
    ZGWbPid5fmfvvTWR
    TgejBgo3ZQRQiHIQ

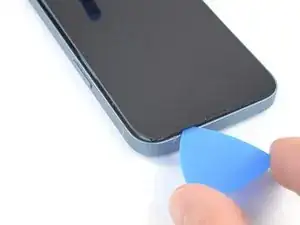

    • Schiebe das Plektrum um die obere rechte Ecke des iPhones, um oben den Kleber zu lösen.

    • Setze das Plektrum nicht tiefer als 3 mm ein, du könntest sonst die oberen Sensoren beschädigen.

    • Lasse das Plektrum in der oberen linken Ecke stecken, bevor du weitermachst.

  8. tjNGQBSPSafPaWaL
    tjNGQBSPSafPaWaL
    IiacIGHxHHfNAYgI

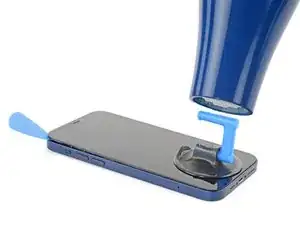

    • Erhitze die linke Kante des iPhones 90 Sekunden lang mit einem Fön bzw. so lange, bis das Display etwas zu heiß zum Anfassen ist.

  9. CvRilxVIWfa3Blem

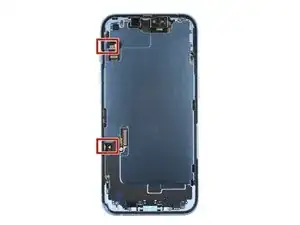

    • An der linken Kante deines iPhones befinden sich zwei empfindliche Kabel. Setze dein Plektrum hier nicht ein, da sonst die Kabel beschädigt werden könnten.

  10. DsbehqqWSruStIJh
    DsbehqqWSruStIJh
    H1OFZadKGvPFAZGZ

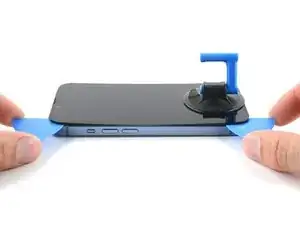

    • Die Kabel entlang der linken Kante können sehr leicht mit einem Plektrum beschädigt werden. Folge diesem alternativen Verfahren, um den Kleber an der linken Seite zu lösen.

    • Setze ein zweites Plektrum in die untere linke Ecke des iPhones ein.

    • Drehe beide Plektren gleichzeitig, bis sich die Clips an der linken Kante lösen.

    • Drehe die beiden Plektren langsam.

    • Wenn du Schwierigkeiten hast, denKleber zu lösen, erhitze die linke Kante erneut.

    My glass was so shattered that twisting picks never was going to create enough force for the centre to come loose. I just pulled up the corners with my hands.

    Gijs Leegwater -

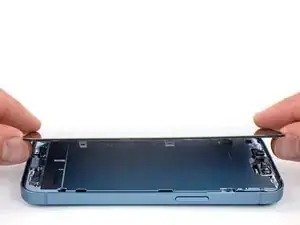

  11. iYHphEWv5IlS1wDt
    iYHphEWv5IlS1wDt
    TJxIV2Y444fyJU3k
    woxUlCyhWHaqQ6E4

    • Entferne den Saugheber vom Display.

    • Drehe dein iPhone so, dass die rechte Kante zu dir zeigt.

    • Öffne das iPhone, indem du das Display wie ein Buch von rechts her aufklappst.

    • Stelle das Display gegen einen stabilen Gegenstand, an den es während der weiteren Reparatur angelehnt bleiben kann.

    • Wenn du gar keinen geeigneten Gegenstand findest, kannst du auch deinen Saugheber benutzen.

    • Richte beim Zusammenbau das Display gut aus, so dass die Clips an der Oberkante passen. Drücke dann die Oberkante fest, bevor du das restliche Display einrasten lässt. Wenn das Display nicht leicht einrastet, dann kontrolliere nochmals, ob die Rasten um Rand herum nicht verbogen sind.

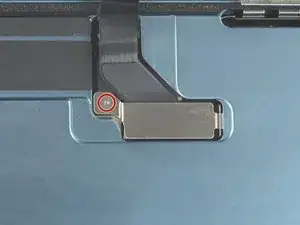

  12. VgjLhtdw2KMPKJPe
    VgjLhtdw2KMPKJPe
    oMEXkvQXUcJRyiYM

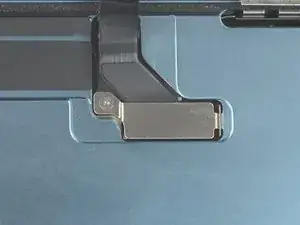

    • Entferne die 0,9 mm lange Y000-Schraube, mit der die Halterung des Displaysteckers befestigt ist.

    • Halte während der gesamten Reparatur die Schrauben gut geordnet und achte darauf, dass jede an ihren angestammten Platz zurückkommt, um Schäden am iPhone zu vermeiden.

    • Beim Zusammenbau ist jetzt eine gute Gelegenheit, um das iPhone einzuschalten und alle Funktionen ausgiebig zu testen, bevor du es wieder zuklebst. Schalte das iPhone wieder ganz aus, bevor du weiterarbeitest.

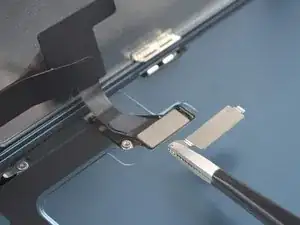

  13. ku3OaWndBqKaIjNK
    ku3OaWndBqKaIjNK
    BBJVTKc6UHnNdT61
    RxsVDu2AnA5N2Gco

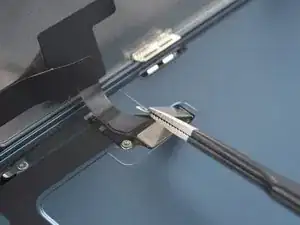

    • Fasse die Halterung des Displaysteckers am Ende mit dem Schraubenloch mit einer Pinzette.

    • Hebe sie leicht an, so dass sich die Lasche an der anderen Kante löst.

    • Entferne die Halterung des Displaysteckers.

    • Achte beim Zusammenbau darauf, dass die Lasche wieder richtig eingesetzt ist.

  14. chU2VIrDXWycbxQF
    chU2VIrDXWycbxQF
    QCSYpLhNydT2DCEB

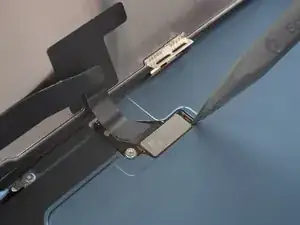

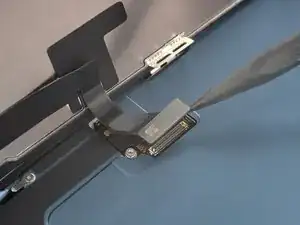

    • Heble den Stecker des Displaykabels mit der Spudgerspitze aus seinem Anschluss nach oben und trenne ihn ab.

    • Um Steckverbinder wie diesen wieder anzubringen, bringe ihn in die richtige Position und drücke dann vorsichtig auf eine Seite, bis er dort einrastet. Wiederhole das auf der anderen Seite. Drücke dabei nicht auf die Mitte. Wenn der Steckverbinder nicht in der richtigen Position ist, können die Pins verbogen werden, was zu irreparablen Schäden führt.

    It is necessary to disconnect the battery flex cable prior to disconnecting the screen to prevent any electrical damage to the device. This guide is inaccurate. You have to remove the rear glass panel first to disconnect the battery.

    Alec -

    @robialecm It's not necessary, although it is a bit risky to do it without disconnecting the battery by just turning it off. Anyway, I wanted to check if the new screen was working before fully reassembling, otherwise the warranty on my replacement screen would be void. I have to admit I accidentally turned on the phone a few times, it's hard to not press the power button every once in a while. I managed to turn off the phone more or less by pressing volume up then volume down then hold power button then wait until reboot, keep holding power button until screen goes dark, then quickly release. But I was lucky that the new screen didn't sustain any damage because I'm pretty sure the phone was on while I was messing with the display connector.

    Gijs Leegwater -

    I was very careful reconnecting the cables, and therefore it took my a very long time. Every time I pushed one side, the other side would come out. In the end the trick was to keep one side pressed down while gently - not too gently - pressing the other side.

    Gijs Leegwater -

  15. GAhMNvlZEhZNARkX
    GAhMNvlZEhZNARkX
    LUcZU41setDkDBxD

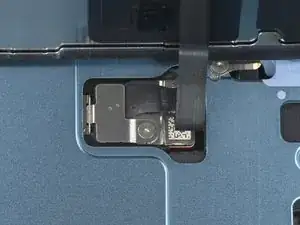

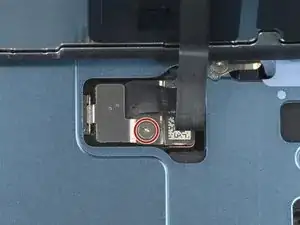

    • Entferne die 0,9 mm lange Y000-Schraube, mit der die Halterung des Kabels zum Frontsensor befestigt ist.

  16. JbxiaLYwAZhovNVN
    JbxiaLYwAZhovNVN
    UdRZXenlKbOp6MXA
    1IZwTDHbEGrjEMWE

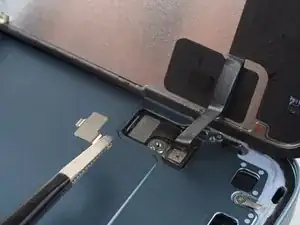

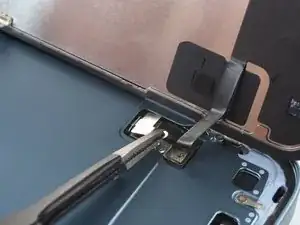

    • Fasse die Halterung am Ende mit dem Schraubenloch mit einer Pinzette an.

    • Hebe sie leicht an, so dass sich die Lasche am anderen Ende löst.

    • Entferne die Halterung des Kabels zum Frontsensor.

    • Achte beim Zusammenbau darauf, dass die Lasche wieder richtig eingesetzt ist.

  17. o1UxuRTXtTTMZGCy
    o1UxuRTXtTTMZGCy
    xHRUy3vbuMxvHRJS

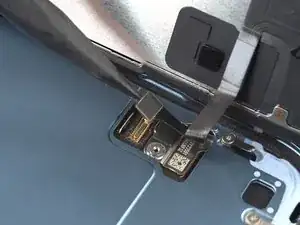

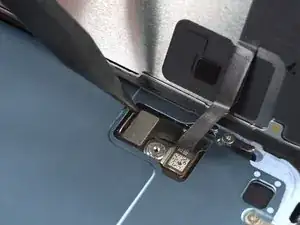

    • Heble den Stecker des Kabels zum Frontsensor mit der Spudgerspitze aus seinem Anschluss nach oben und trenne ihn ab.

  18. GqWDDwTZMGOYPbh5
    GqWDDwTZMGOYPbh5
    FEikINkpexmJWx6w

    • Entferne das Display.

    • Bringe an den notwendigen Stellen neuen Kleber an, nachdem du sie vorher mit hochkonzentriertem Isopropylakohol (mindestens 90%ig) gereinigt hast.

    • Halte beim Zusammenbau hier an, wenn du den Displaykleber erneuern willst.

Abschluss

Schalte - wenn möglich - dein Gerät an und teste ausgiebig alle Funktionen, bevor du es wieder zuklebst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Befestige das neue Display am Besten mit fertig zugeschnittener doppelseitigiger Klebefolie am Rahmen in seiner alten Position.

Entsorge deinen Elektromüll sachgerecht.
