iPhone 14 Ladespule austauschen

Schalte dein iPhone aus, bevor du mit der Demontage beginnst.

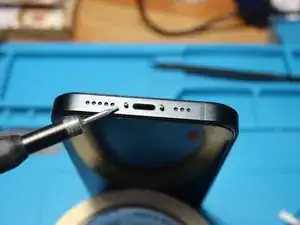

Entferne die beiden 6,8 mm langen Pentalobe P2 Schrauben an der Unterkante des iPhones.

Zeichne mit einem Permanentmarker 3 mm von der Spitze des Plektrums entfernt einen Strich.

Überdecke die Glasscheibe des Displays komplett mit überlappenden Streifen von Paketband.

Wenn das Glas so stark zerbrochen ist, dass der Saugheber in den nächsten Schritten nicht gut haftet, dann versuche ein starkes Klebeband ("Panzerband") zu einem Griff zu falten und so auf die Scheibe zu kleben, dass du sie damit hochziehen kannst.

Erwärme die Unterkante des Displays mit einem Haartrockner oder einem Heißluftgebläse 90 Sekunden lang oder bis sie so heiß ist, dass du sie gerade noch anfassen kannst.

Setze einen Saugheber auf die Unterkante der Glasrückabdeckung, aber nicht zu nah am äußersten Rand der Glasrückabdeckung.

Ziehe den Saugheber fest und gleichmäßig hoch, um einen kleinen Spalt zwischen der Glasrückabdeckung und dem Gehäuse zu erzeugen.

Setze ein Plektrum in diesen Spalt ein.

Erwärme die linke Kante des iPhones mit einem Haartrockner 90 Sekunden lang oder bis das Rückglas so heiß ist, dass du es gerade noch anfassen kannst.

Schiebe ein Plektrum um die untere linke Ecke herum und an der linken Kante des iPhones nach oben, um den Kleber durchzuschneiden, mit dem die Glasrückabdeckung befestigt ist.

Erwärme die rechte Kante des iPhones (die mit der Einschalttaste) mit einem Haartrockner 90 Sekunden lang oder bis das Rückglas so heiß ist, dass du es gerade noch anfassen kannst.

Setze dein Plektrum wieder an der Unterkante des iPhones ein und schiebe es an der rechten Seite entlang, um den Kleber durchzuschneiden.

Erwärme die Oberkante des iPhones 90 Sekunden lang oder bis das Rückglas so heiß ist, dass du es gerade noch anfassen kannst.

Setze dein Plektrum an der rechten Kante des iPhones an, unterhalb der oberen rechten Ecke. Schiebe es um die obere rechte Ecke und bis zur Mitte der Oberkante.

Setze dein Plektrum an der linken Kante des iPhones an, unterhalb der linken oberen Ecke. Schiebe es um die linke obere Ecke und bis zur Mitte der Oberkante.

Entferne den Saugheber von der Glasrückabdeckung.

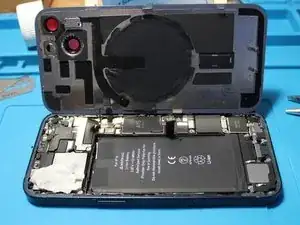

Öffne dein iPhone, indem du die Glasrückabdeckung langsam von der linken Seite her wie einen Buchdeckel aufklappst.

Lehne die Glasrückabdeckung gegen einen Gegenstand, damit es aufrecht bleibt, während du am iPhone arbeitest.

Wenn du nichts hast, wogegen du deine Glasrückabdeckung lehnen kannst, kannst du auch deinen Saugheber benutzen.

Verwende einen Y000-Schraubendreher, um die beiden 1,3 mm langen Schrauben zu entfernen, mit denen die Abdeckung des Akkusteckers befestigt ist.

Fasse die Abdeckung des Steckers mit einer Pinzette und schiebe sie nach oben (zum A15 Aufdruck hin), um den oberen Haken auszuklinken.

Entferne die Akkustecker-Abdeckung.

Benutze die Spitze eines Spudgers, um das Akkukabel abzutrennen, indem du den Stecker gerade nach oben aus seinem Anschluss hebelst.

Biege den Stecker etwas vom Logic Board weg, um zu vermeiden, dass er sich versehentlich wieder mit dem Anschluss verbindet. Das kann dazu führen, dass sich dein iPhone während der Reparatur wieder einschaltet.

Benutze einen Y000 Schraubendreher, um die einzelne 1 mm lange Schraube zu entfernen, mit der die Abdeckung der Ladespule befestigt ist.

Entferne die Steckerabdeckung der Ladespule mithilfe einer Pinzette.

Benutze die Spitze eines Spudgers, um das Kabel der Ladespule abzutrennen, indem du den Stecker gerade aus seinem Anschluss hebelst.

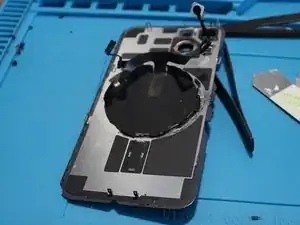

Entferne die gesamte Glasrückabdeckung.

Jetzt ist ein guter Zeitpunkt, um mit der Reinigung des Gehäuses von Kleberesten und Glas zu beginnen.

Der Kleber ist schwer zu entfernen. Gut ging es bei mir mit einer Rasierklinge und einer spitzen Pinzette.

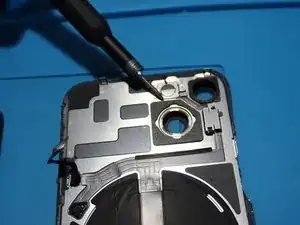

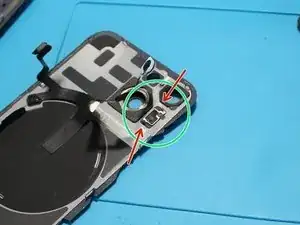

Entferne die Y000 Schraube, die den Blitz am Backcover hält.

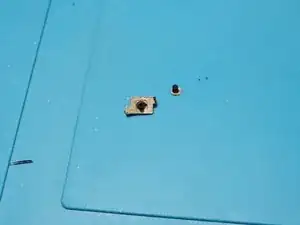

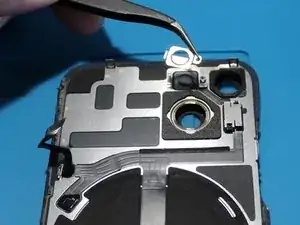

Hebe den Clip hoch und lege ihn zusammen mit den Schrauben und anderen Teilen an einem sicheren Ort ab.

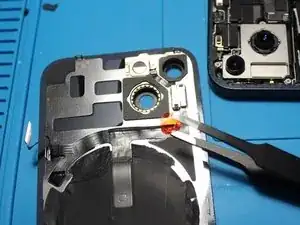

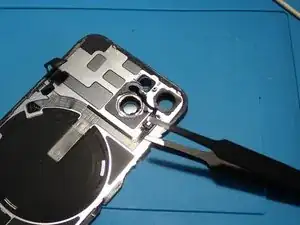

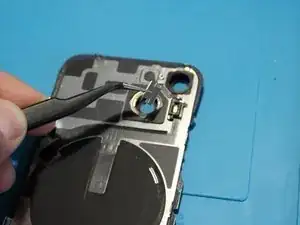

Entferne den Clip, der das Mikrofon festhält.

Dafür kannst du eine spitze Pinzette nutzen und sie vorsichtig unter die Öffnungen an der Seite schieben.

Wenn du fertig bist, solltest du ein kleines Kissen, welches zwischen Clip und Mikrofon liegt, sehen.

Du musst wahrscheinlich die Halterung für das Mikrofon mit umziehen, bevor du weitermachst. Ich musste viel Heißluft nutzen, bevor der Kleber sich gelöst hat.

Stelle sicher, dass du den Clip-Halter und das zylindrische Schutz-Gitter mit umziehst.

Um beides auf dem neuen Backcover zu befestigen solltest du B7000 oder anderen Kleber benutzen.

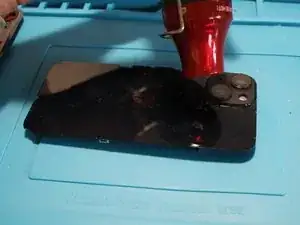

Nutze einen Fön oder eine Heißluftpistole, um das Backcover aufzuheizen.

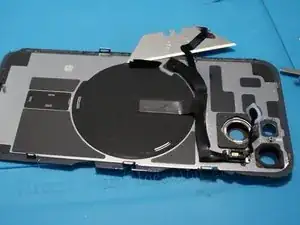

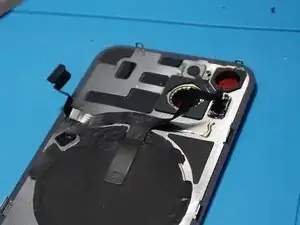

Hebe die Flachbandkabel vorsichtig mit einem Spudger oder einer flachen Pinzette an.

Der Blitz kann nach Entfernen des Clips einfach von hinten nach innen gedrückt werden.

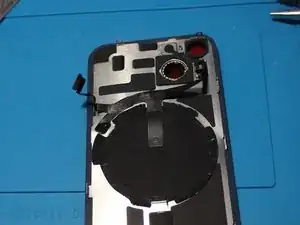

Wärme die Ladespule von hinten und von vorne auf, damit der Kleber optimal aufgewärmt wird.

Mit einer Rasierklinge solltest du nun die schwarzen Klebelaschen anheben können. Wenn du richtig vorsichtig bist, bleibt sie dabei sogar ganz.

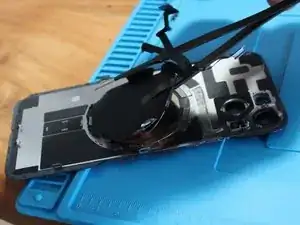

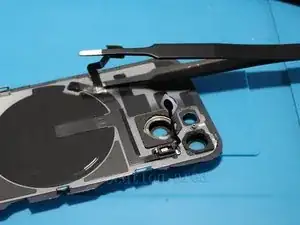

Nachdem du den Kleber um die Ladespule gelöst hast, erwärme noch einmal die Rückseite. Du solltest nun z.B. eine flache Pinzette unter die Spule schieben können und sie damit abhebeln. Am besten machst du das von unten - nicht wie ich von oben.

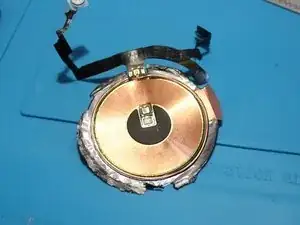

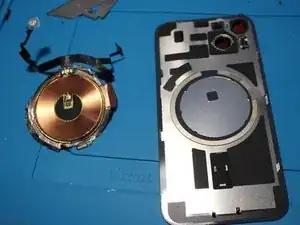

Schaue Dir deine Spule gut an, um festzustellen, dass sie keine Beschädigungen aufweist.

Falls auf deinem neuen Backcover keine Magneten sind, musst du sie ebenfalls vom alten Cover ablösen und wieder aufkleben.

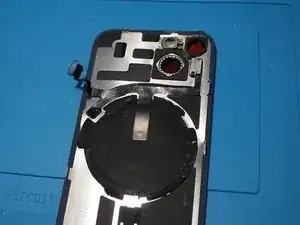

Lege die Ladespule dahin auf die Magnete deines neuen Backcovers und Blitz und Mikrofon an Ort und Stelle. Eventuell brauchst du keinen neuen Kleber, da der alte noch genug haftet.

Schraube den Blitz-Clip wieder fest und bringe den Clip für das Mikrofon wieder an.

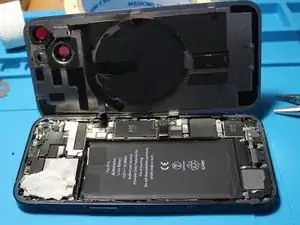

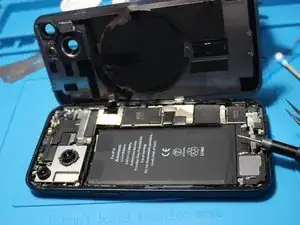

Es ist immer sinnvoll alles zu testen bevor man das Backcover final anklebt. Lehne das Backcover gegen ein schweres Objekt während du erst einmal die Spule und dann den Akku anschließt.

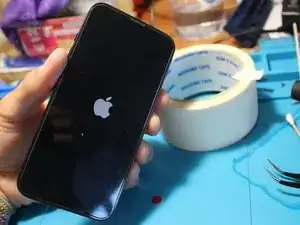

Schließe das Backcover und starte das iPhone - meins lief glücklicherweise sofort problemlos.

Teste die Video-Kamera mit Ton sowie das kabellose Laden. Falls jetzt etwas nicht funktioniert, hast du die Möglichkeit noch einmal alles zu untersuchen, bevor du die Reparatur abschließt.

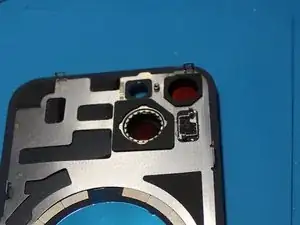

Wie man sehen kann, ist das Glas der Kamera mit einem roten Film bedeckt, der entfernt werden muss. Benutze auf keinen Fall ein spitzes oder hartes Werkzeug zum Entfernen, da das Glas verkratzt werden könnte.

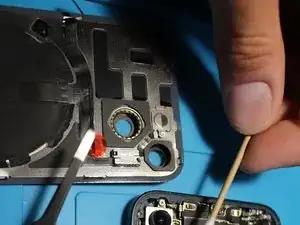

Nutze z.B. Wattestäbchen um die Linsen der Kamera und das Kamera-Glas zu reinigen, bis keine Verschmutzungen mehr sichtbar sind. Wenn du das nicht machst, kann das negative Auswirkungen auf deine Filme und Fotos haben.

Trage Kleber auf oder nutze eine Klebedichtung bevor du das Gehäuse final schließt. Bei meinem Akku war eine solche Dichtung z.B. dabei.

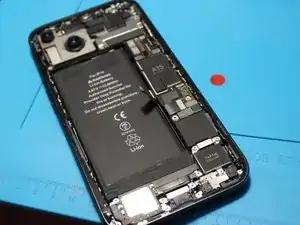

Wenn alles ordentlich und sauber ist und du eine Dichtung oder Kleber auf den Rand angebracht hast, kannst du die Spule und den Akku in dieser Reihenfolge wieder anschließen und das Backcover zumachen.

Schalte dein iPhone an und teste noch einmal die Teile an denen wir gearbeitet haben.

Schraube die beiden Pentalobe P2 Schrauben in die Unterseite des iPhones. Du bist fertig!
