iPhone 14 Pro Max Display tauschen

Schalte dein iPhone aus, bevor du beginnst.

Entferne die beiden 6,8 mm langen P2 Pentalobe Schrauben an der Unterkante des iPhones.

Zeichne mit einem Permanentmarker 3 mm von der Spitze des Plektrums entfernt einen Strich.

Lege überlappende Streifen durchsichtigen Packbands über das Display des iPhones, bis die gesamte Oberfläche bedeckt ist.

Wenn du den Saugheber in den nächsten Schritten nicht befestigen kannst, falte ein starkes Stück Klebeband (z.B. Paketband) zu einem Griff und hebe das Display stattdessen damit an.

Ziehe den blauen Griff nach hinten, um die Arme der Anti-Clamp zu entriegeln.

Schiebe die Arme entweder über die rechte oder die linke Kante deines iPhones.

Bringe die Saugheber nahe an der Unterkante des iPhones an, einen auf der Vorderseite, den anderen auf der Rückseite.

Drücke die Saugheber auf den Oberflächen fest.

Ziehe den blauen Griff nach vorne, um die Arme zu arretieren.

Drehe den Griff 360° im Uhrzeigersinn, oder soweit, bis du merkst, dass sich die Saugheber dehnen.

Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.

Lege dein iPhone auf einem stabilen Gegenstand ab, z. B. einem Buch mit festem Einband, damit es frei und parallel zum Boden liegt; so lässt es sich in den folgenden Schritten leichter handhaben.

Erhitze die untere Kante des iPhone mit einem Fön. Das Display sollte sich beim Berühren etwas zu heiß anfühlen.

Warte eine Minute, damit sich der Klebstoff lösen kann und ein Spalt entsteht.

Setze ein Plektrum unter den Kunststoffrahmen des Displays ein, sobald die Anti-Clamp einen ausreichend großen Spalt gebildet hat.

Überspringe die nächsten beiden Schritte.

Benutze einen Fön oder eine Heißluftpistole, um die Unterkante des iPhones 90 Sekunden lang bzw. bis sich das Display etwas zu heiß anfühlt, zu erhitzen.

Bringe einen Saugheber ganz unten am Displayrand an, wobei du die äußerste Kante vermeiden musst.

Ziehe den Saugheber fest und gleichmäßig nach oben, bis ein schmaler Spalt zwischen dem Frontpanel und dem Rückgehäuse entstanden ist.

Setze ein Plektrum in den Spalt unter die Kunststoffeinfassung des Displays ein.

Erhitze die rechte Kante des iPhones (die Kante mit der Einschalttaste) 90 Sekunden lang mit einem Fön bzw. so lange, bis das Display etwas zu heiß zum Anfassen ist.

Schiebe das Plektrum um die untere rechte Ecke des iPhones, um den Kleber zu lösen.

Schiebe das Plektrum an der rechten Kante des iPhones nach oben, bist die obere rechte Ecke erreicht hast.

Lasse das Plektrum in der oberen rechten Ecke stecken, bevor du weitermachst.

Erhitze die Oberkante des iPhones 90 Sekunden lang mit einem Fön bzw. so lange, bis das Display etwas zu heiß zum Anfassen ist.

Setze dein Plektrum unter die obere rechte Kante des iPhones. Schiebe es um die obere rechte Ecke herum und etwa bis zur Mitte der Oberkante. Halte an, kurz bevor du den Ausschnitt für den Ohrhörer-Lautsprecher erreicht hast.

Erhitze die linke Kante des iPhones 90 Sekunden lang mit einem Fön bzw. so lange, bis das Display etwas zu heiß zum Anfassen ist.

Setze ein zweites Plektrum in die untere linke Ecke des iPhones ein.

Drehe beide Plektren gleichzeitig, bis sich die Clips an der linken Kante lösen.

Drehe dein iPhone so, dass die rechte Kante zu dir zeigt.

Öffne das iPhone, indem du das Display wie ein Buch von rechts her aufklappst.

Stelle das Display gegen einen stabilen Gegenstand, an den es während der weiteren Reparatur angelehnt bleiben kann.

Entferne die acht Y000-Schrauben, mit denen die Abdeckung des Akkusteckers befestigt ist:

Sechs 1,3 mm lange Schrauben

Eine 1,6 mm lange Schraube

Eine 1,9 mm lange Schraube

Fasse die Steckerabdeckung mit einer Pinzette und schiebe sie nach unten, so dass die Flachbandkabel frei werden.

Entferne die Steckerabdeckung.

Heble den Akkustecker mit der Spudgerspitze aus seinem Anschluss nach oben und trenne ihn ab.

Biege den Stecker leicht vom Logic Board weg, damit er sich während der Reparatur nicht versehentlich verbindet und das iPhone mit Strom versorgt.

Heble den Stecker des ersten Displaykabels mit der Spudgerspitze aus seinem Anschluss nach oben und trenne ihn ab.

Heble den Stecker des zweiten Displaykabels mit der Spudgerspitze aus seinem Anschluss nach oben und trenne ihn ab.

Entferne das Display.

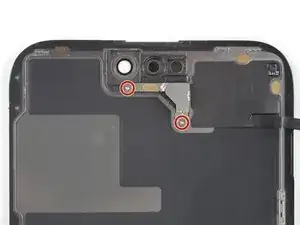

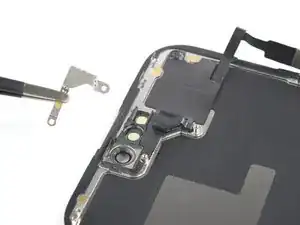

Entferne die beiden 1,4 mm langen Kreuzschlitzschrauben, mit denen die Halterung der Frontsensor-Baugruppe befestigt ist.

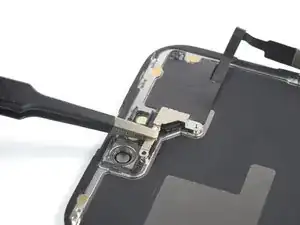

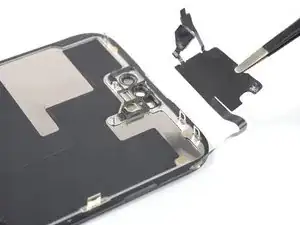

Entferne die Halterung der Frontsensor-Baugruppe mit einer Pinzette oder deinen Fingern.

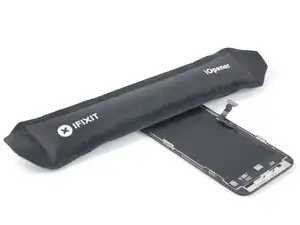

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante des Displays.

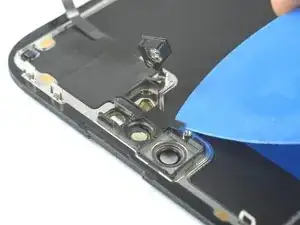

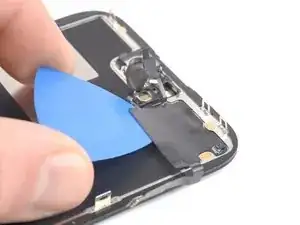

Setze ein Plektrum zwischen den Näherungssensor und seine Vertiefung im Display ein.

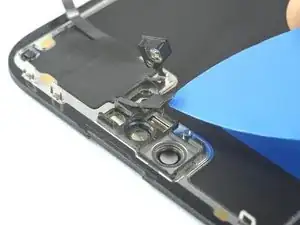

Heble mit dem Plektrum nach oben, bis sich der Näherungssensor vom Display ablöst.

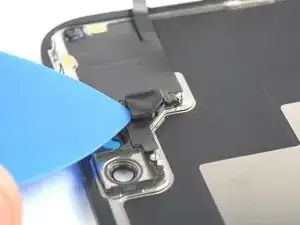

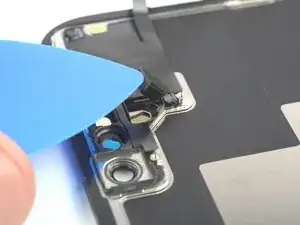

Setze ein Plektrum zwischen den Helligkeitssensor und seine Vertiefung im Display ein.

Heble mit dem Plektrum nach oben, bis sich der Helligkeitssensor vom Display ablöst.

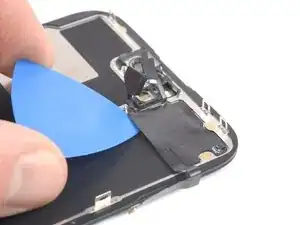

Setze ein Plektrum unter die linke Seite der Frontsensor-Baugruppe ein.

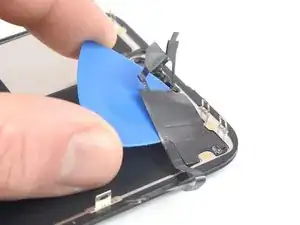

Schiebe das Plektrum unter die Baugruppe, um sie vom Rahmen abzutrennen.

Entferne die Frontsensor-Baugruppe.

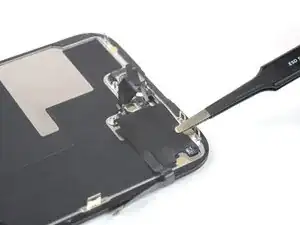

Verbinde die Sensoren mit ihren Schlitzen im Rahmen, um den Hauptteil der Baugruppe korrekt auszurichten.

Benutze Tesaband, um Stellen an der Baugruppe, die nicht mehr gut haften, wieder festzukleben.
