iPhone 14 Pro Taptic Engine tauschen

Schalte dein iPhone aus, bevor du beginnst.

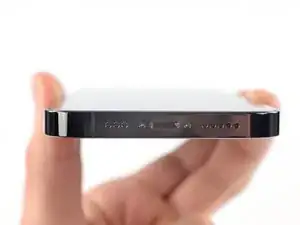

Entferne die beiden 6,8 mm langen P2 Pentalobe Schrauben an der Unterkante des iPhones.

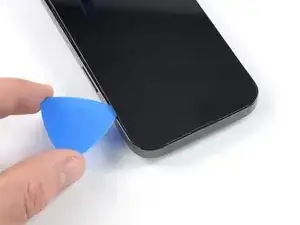

Zeichne mit einem Permanentmarker 3 mm von der Spitze des Plektrums entfernt einen Strich.

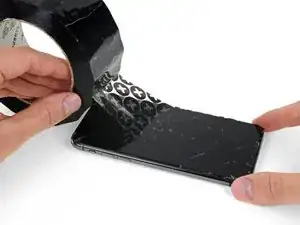

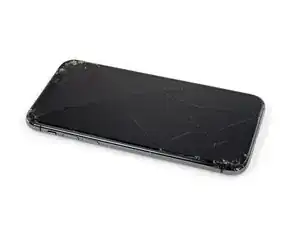

Lege überlappende Streifen durchsichtigen Packbands über das Display des iPhones, bis die gesamte Oberfläche bedeckt ist.

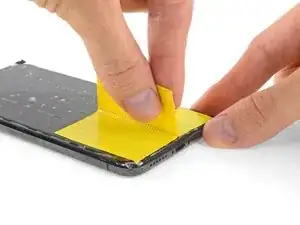

Wenn du den Saugheber in den nächsten Schritten nicht befestigen kannst, falte ein starkes Stück Klebeband (z.B. Paketband) zu einem Griff und hebe das Display stattdessen damit an.

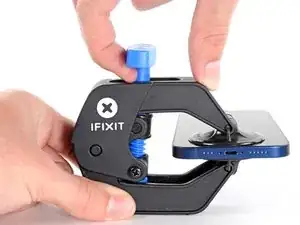

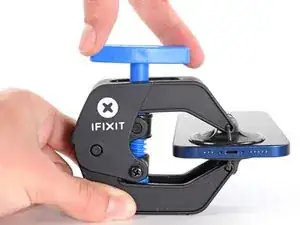

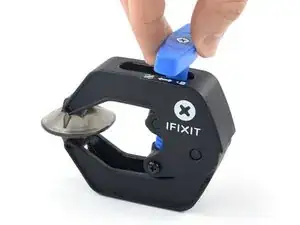

Ziehe den blauen Griff nach hinten, um die Arme der Anti-Clamp zu entriegeln.

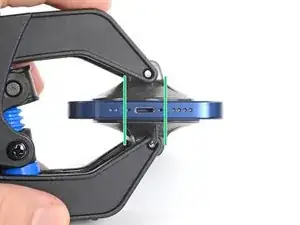

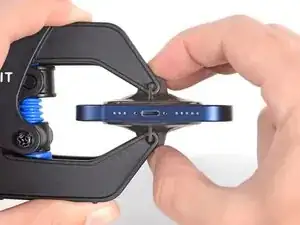

Schiebe die Arme entweder über die rechte oder die linke Kante deines iPhones.

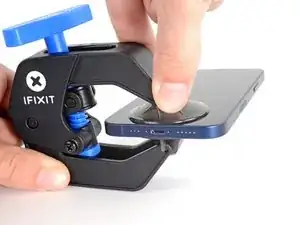

Bringe die Saugheber nahe an der Unterkante des iPhones an, einen auf der Vorderseite, den anderen auf der Rückseite.

Drücke die Saugheber auf den Oberflächen fest.

Ziehe den blauen Griff nach vorne, um die Arme zu arretieren.

Drehe den Griff 360° im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.

Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.

Lege dein iPhone auf einem stabilen Gegenstand ab, z. B. einem Buch mit festem Einband, damit es frei und parallel zum Boden liegt; so lässt es sich in den folgenden Schritten leichter handhaben.

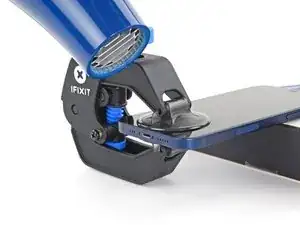

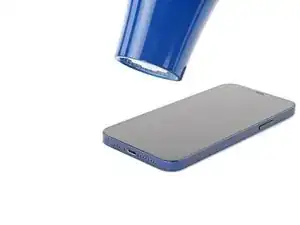

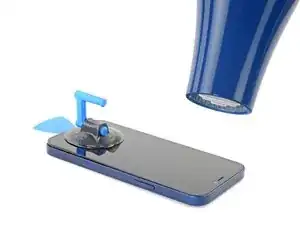

Erhitze die untere Kante des iPhone mit einem Fön. Das Display sollte sich beim Berühren etwas zu heiß anfühlen.

Warte eine Minute, damit sich der Klebstoff lösen kann und ein Spalt entsteht.

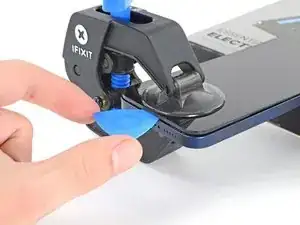

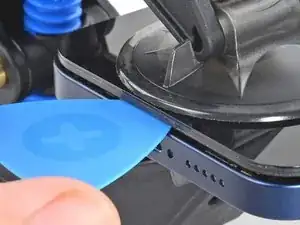

Setze ein Plektrum unter den Kunststoffrahmen des Displays ein, sobald die Anti-Clamp-Klemme einen ausreichend großen Spalt gebildet hat.

Überspringe die nächsten beiden Schritte.

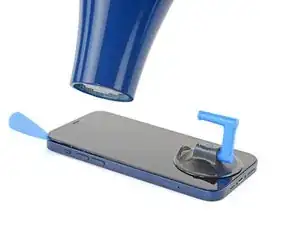

Benutze einen Fön oder eine Heißluftpistole, um die Unterkante des iPhones 90 Sekunden lang bzw. bis sich das Display etwas zu heiß anfühlt, zu erhitzen.

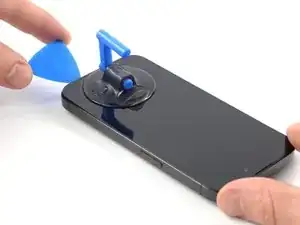

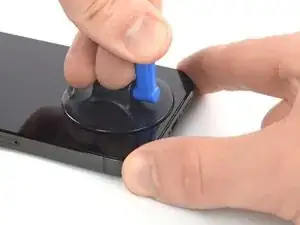

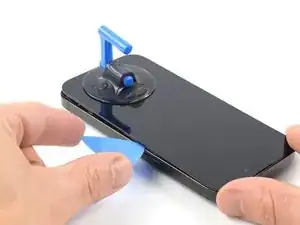

Bringe einen Saugheber ganz unten am Displayrand an, wobei du die äußerste Kante vermeiden musst.

Ziehe den Saugheber fest und gleichmäßig nach oben, bis ein schmaler Spalt zwischen dem Frontpanel und dem Rahmen entstanden ist.

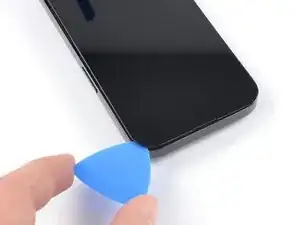

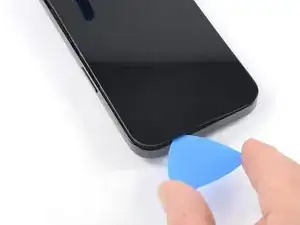

Setze ein Plektrum in den Spalt unter der Kunststoffeinfassung des Displays ein.

Erhitze die rechte Kante des iPhones (die Kante mit der Einschalttaste) 90 Sekunden lang mit einem Fön bzw. so lange, bis das Display etwas zu heiß zum Anfassen ist.

Schiebe das Plektrum um die untere rechte Ecke des iPhones, um den Kleber zu lösen.

Schiebe das Plektrum an der rechten Kante des iPhones nach oben, bist die obere rechte Ecke erreicht hast.

Lasse das Plektrum in der oberen rechten Ecke stecken, bevor du weitermachst.

Erhitze die Oberkante des iPhones 90 Sekunden lang mit einem Fön bzw. so lange, bis das Display etwas zu heiß zum Anfassen ist.

Schiebe das Plektrum um die obere rechte Ecke des iPhones, um oben den Kleber zu lösen.

Lasse das Plektrum in der oberen linken Ecke stecken, bevor du weitermachst.

Erhitze die linke Kante des iPhones 90 Sekunden lang mit einem Fön bzw. so lange, bis das Display etwas zu heiß zum Anfassen ist.

Die Kabel entlang der linken Kante können sehr leicht mit einem Plektrum beschädigt werden. Folge diesem alternativen Verfahren, um den Kleber an der linken Seite zu lösen.

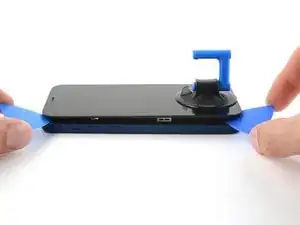

Setze ein zweites Plektrum in die untere linke Ecke des iPhones ein.

Drehe beide Plektren gleichzeitig, bis sich die Clips an der linken Kante lösen.

Entferne den Saugheber vom Display.

Drehe dein iPhone so, dass die rechte Kante zu dir zeigt.

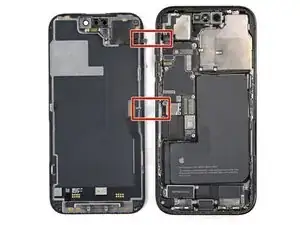

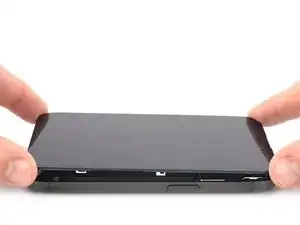

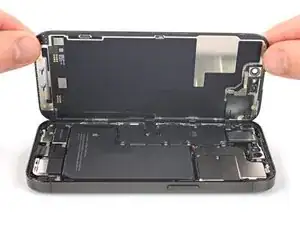

Öffne das iPhone, indem du das Display wie ein Buch von rechts her aufklappst.

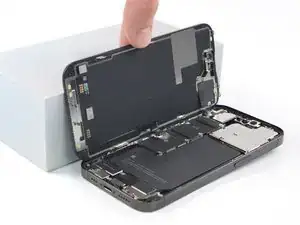

Stütze das Display während der weiteren Arbeit an einem stabilen Gegenstand ab.

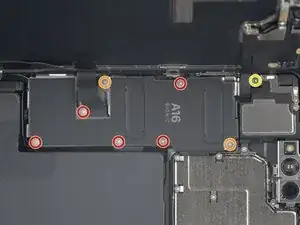

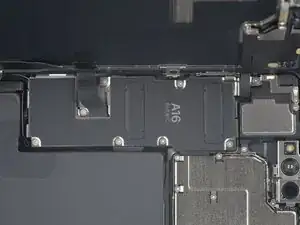

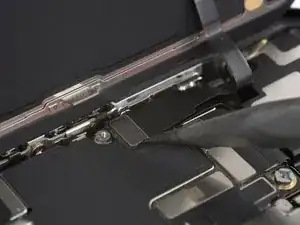

Entferne die acht Y000-Schrauben, mit denen die Abdeckung des Akkusteckers befestigt ist:

Fünf 1,3 mm lange Schrauben

Zwei 1,6 mm lange Schrauben

Eine 1,9 mm lange Schraube

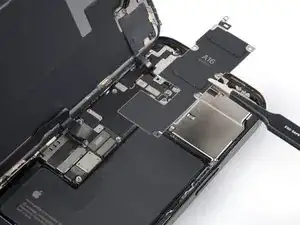

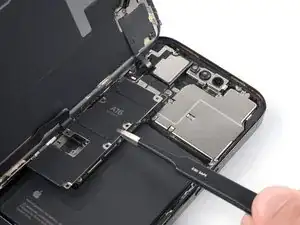

Fasse die Steckerabdeckung mit einer Pinzette und schiebe sie nach unten, so dass die Flachbandkabel frei werden.

Entferne die Steckerabdeckung.

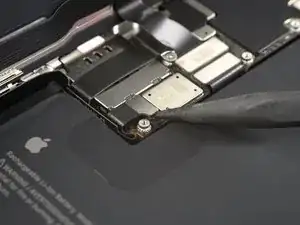

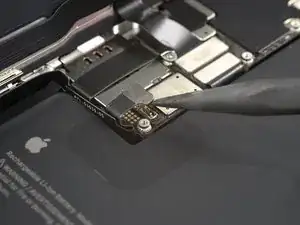

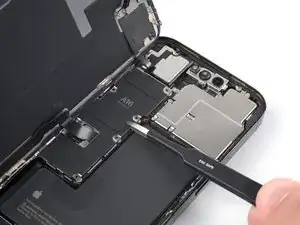

Heble den Akkustecker mit der Spudgerspitze aus seinem Anschluss nach oben und trenne ihn ab.

Biege den Stecker leicht vom Logic Board weg, damit er sich während der Reparatur nicht versehentlich verbindet und dein iPhone mit Strom versorgt.

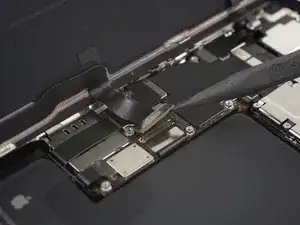

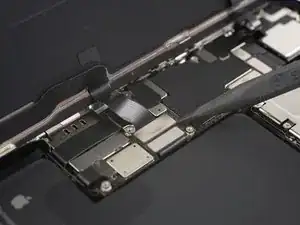

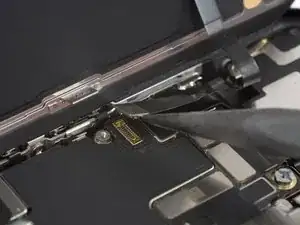

Heble den Stecker des ersten Displaykabels mit der Spudgerspitze aus seinem Anschluss nach oben und trenne ihn ab.

Heble den Stecker des zweiten Displaykabels mit der Spudgerspitze aus seinem Anschluss nach oben und trenne ihn ab.

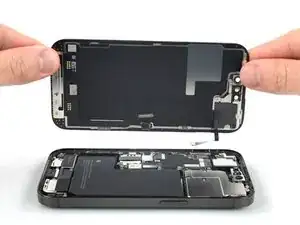

Entferne das Display.

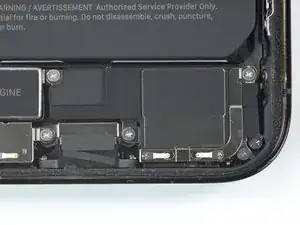

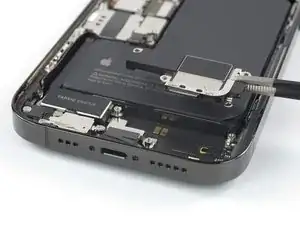

Benutze einen Philips #000 Schraubendreher, um die vier 1,5 mm langen Schrauben zu lösen, mit denen der Lautsprecher befestigt ist.

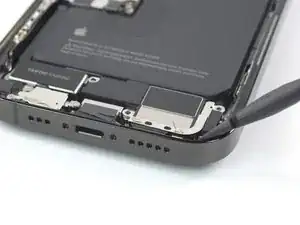

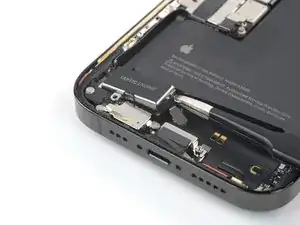

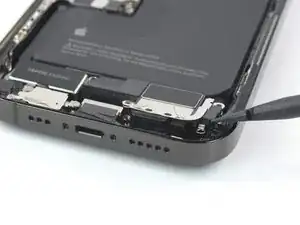

Benutze das flache Ende eines Spudgers, um den Lautsprecher von der unteren rechten Ecke her hochzuhebeln und abzulösen.

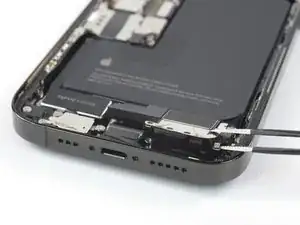

Greife den Lautsprecher mit einer Pinzette.

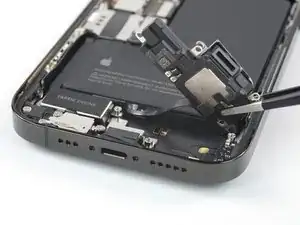

Kippe den Lautsprecher, um ihn von dem mit Kleber versehenen Streifen zu lösen, der zur Taptic Engine führt.

Entferne den Lautsprecher.

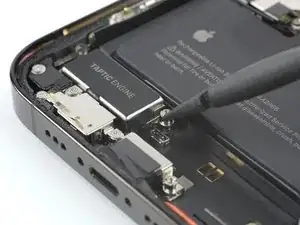

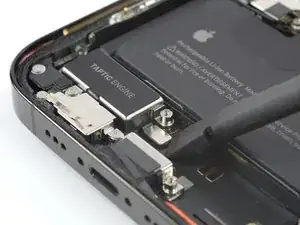

Benutze einen Spudger, um die Taptic Engine abzutrennen, indem du den Stecker senkrecht nach oben aus seinem Anschluss hebelst.

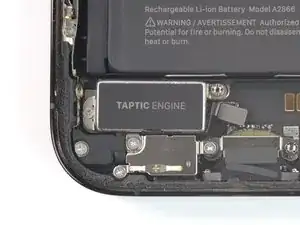

Benutze einen Kreuzschlitzschraubendreher, um die zwei Schrauben zu lösen, mit denen die Taptic Engine befestigt ist:

Eine 1,8 mm lange Schraube

Eine 2,1 mm lange Schraube

Nimm einen Schraubendreher für Abstandsschrauben, um die 2,9 mm lange Abstandsschraube zu entfernen, mit der die Taptic Engine befestigt ist.

Entferne die Taptic Engine mit einer Pinzette oder per Hand.

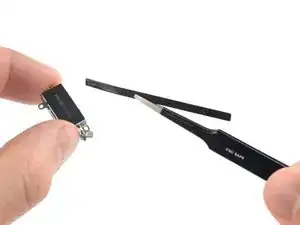

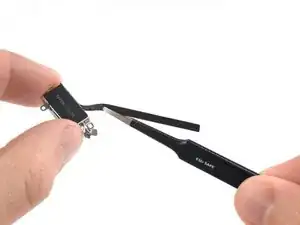

Löse den mit Kleber versehenen Kunststoffstreifen vorsichtig mit einer Pinzette oder deinen Fingern von der Taptic Engine.
