iPhone 15 Display tauschen

Geschrieben von: Clay Eickemeyer

Kommentare: 26

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie ein defektes Display im iPhone 15 ausgetauscht wird.

Hinweis: Für diese Reparatur kann der Akku nicht abgetrennt werden. Du musst deswegen sehr vorsichtig sein, keine Metallwerkzeuge zum Hebeln verwenden und keine offenliegende Kontakte berühren.

Hinweis: Aufgrund von Apples restriktiver Teilekopplung wird dein iPhone bis iOS 17.6 True Tone und Auto Brightness einstellen, selbst wenn du ein Apple Original-Ersatzteil verwendest. Ab iOS 18 kannst du das neue Display mit Hilfe von Apples Repair Assistant neu kalibrieren und die alte Funktionalität von Originalteilen wieder herstellen.

Werkzeuge

Ersatzteile

Schritt 1

Entlade den Akku des Smartphones vor Reparaturbeginn auf unter 25%. Ein geladener Lithium-Ionen-Akku ist ein Sicherheitsrisiko.
Trenne alle Kabel von deinem Smartphone.

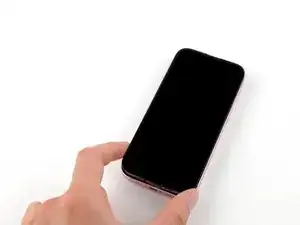

Halte die Einschalt- und jede Lautstärketaste gedrückt und betätige dann den Schieber auf dem Display, um das Smartphone auszuschalten.

Schritt 2

Wenn das Display oder die Glasrückseite stark gesprungen ist, überklebe sie mit überlappenden Klebebandstreifen, um dich zu schützen und die Demontage zu erleichtern.
Achte darauf, dass eine glatte Fläche am unteren Rand entsteht, um dort einen Saugheber anzubringen.

Schritt 3

Wenn du ein Plektrum zu tief einschiebst, kann das Gerät beschädigt werden. Dieser Schritt zeigt, wie du eine Marke am Plektrum anbringen kannst, damit das nicht passiert.
Zeichne mit einem Permanentmarker 3 mm von der Spitze des Plektrums entfernt einen Strich.
Du kannst die anderen Ecken ebenfalls mit Strichen in verschiedenen Abständen markieren.
Du kannst auch eine Münze so mit einem Klebeband auf das Plektrum kleben, dass sie einen Abstand von 3 mm zur Spitze hat.

Got to step 2 and realized the fix kit doesn't include an opening pick! Looks like a guitar pick, and I have those lying around. Is that expected? Looks like the pick is used in many steps below. There's a little blue crowbar that isn't mentioned in the instructions. Perhaps that replaces the opening pick?

Sloan Looney -

Hi! I can't see which guide you were using when writing this comment. Can you reply here with which guide and fix kit you used?

Clay Eickemeyer -

I see you posted this in Meta. I hope it's resolved soon! In the meantime, a guitar pick may work well enough for your repair.

Clay Eickemeyer -

what fix kit?

Meow Purr -

My fix kit didn't include an opening pick either

WILLIAM HARRIS -

Make sure you check inside the black boxes after emptying them. My pick was stuck inside one of the boxes.

AndyF -

My AliExpress refurbished screen came with a pick that has a coin-like circle that pops out, so no modification was necessary

Gijs Leegwater -

the picture shows 3 cm but the description says 3 mm's. Which one is it?

John Pena -

That is a misunderstanding. It is a ruler with a scale for cm, it shows 0.3 cm, i.e. 3 mm.

VauWeh -

Oh, come ON!

Big Ed -

It will ALWAYS be millimeters on a phone, but this step is ridiculous, skip it!

Leif DeWolf -

@leifdewolf I wouldn't skip it for a first repair.

Gabriel-Science -

It's not an Ifixit KIT if it doesn't include everything. You'll need to order the opening pic separately. Or head to Walmart like myself and look for guitar pics. Hopefully, this will work just as well.

Jaleeljb97@icloud.com -

No pick in mine as well. It’s really not clear that you have to order this separately when ordering an IPhone SE 202/2022 screen repair kit. Is this the case?

Jackson Castiglione -

Frustrated, I ordered a compact package where everything was encapsulated. Useless suction tools could not separate the screen. If it is unable to decouple the screen, then why sucking suction tools you have provided.

Shourob Datta -

For my kit the triangle pick was stuck inside the box with the screen not with the other tools maybe it's also there for you

Henry Scheibehenne -

Y’all are getting far, FAR too detailed with some of this stuff…. Measuring and marking the pick that you won’t actually use to open the device?!? lol that’s kinda funny. Just heat it up, grab a spudger, and the back just pops right off! The iFixit tech need to stick to the KISS method more often, you know KEEP IT SIMPLE STUPID!!! Like l, for reals, I’ve been doing this stuff for YEARS and using iFixit guides regularly and this is just ridiculous at this point!

Leif DeWolf -

Will the phone still work if the sensor assembly on the back of the screen is damaged?

Mutshidzi Rambau -

I don't have a pick, but how much better are these picks than an old credit card for opening an iPhone 13 mini?

mike eng -

The pick in my iFixIt kit was packed with the battery, not with the rest of the toolkit.

Tony Houlihan -

Schritt 4

Entferne die beiden 7,7 mm langen P2 Pentalobe Schrauben auf jeder Seite des Ladeanschlusses.

Schritt 5

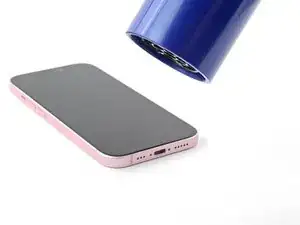

Erwärme die Unterkante des Displays mit einem Fôn oder einem Heißluftgebläse, bis du sie gerade noch anfassen kannst.
Überhitze das iPhone nicht, der Akku ist sehr hitzeempfindlich.

Schritt 6

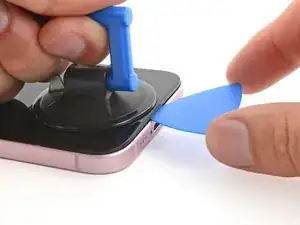

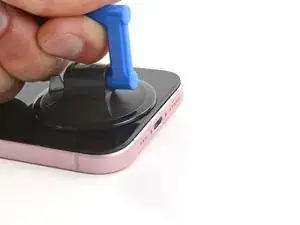

Bringe einen Saugheber am unteren Rand des Displays an.
Ziehe fest und gleichmäßig nach oben, bis ein Spalt zwischen dem Rahmen und dem Display entstanden ist.

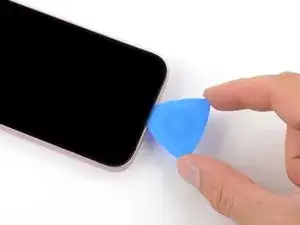

Setze ein Plektrum mit der Spitze in den Spalt ein.

Schritt 7

Wenn du in den nächsten Schritten den Displaykleber auftrennst, sei an folgenden Stellen besonders vorsichtig:
Das Display ist mit zwei empfindlichen Kabeln mit dem Display verbunden: eines direkt oberhalb der Stummtaste, das andere in der Mitte zwischen der Leiser-Taste und der Unterkante.
Es gibt eine Vielzahl von Federkontakten rund um das Smartphone. Setze das Plektrum an diesen Stellen nicht tiefer als empfohlen ein, damit die Kontakte nicht verbogen werden.

Schritt 8

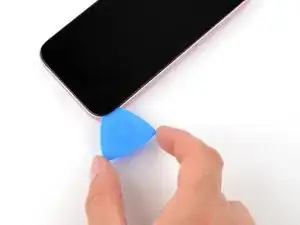

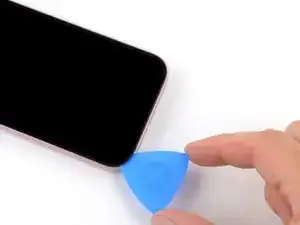

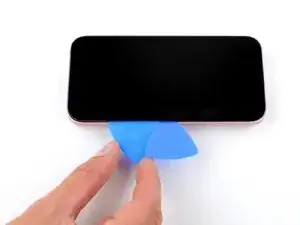

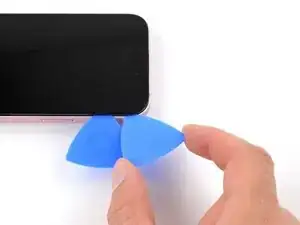

Setze das Plektrum an der Unterkante nicht tiefer als 3 mm ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante vor und zurück.
Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 9

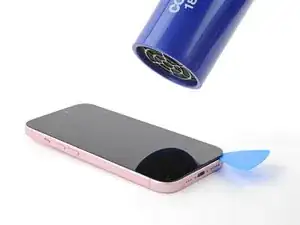

Erwärme die rechte Kante des Displays, bis du sie gerade noch anfassen kannst.

Schritt 10

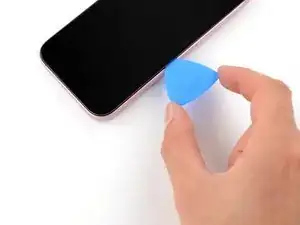

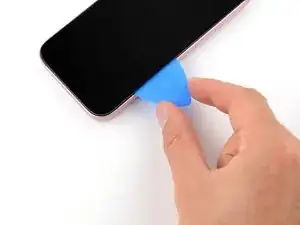

Setze das Plektrum an der rechten Kante nicht tiefer als 5 mm ein.
Schiebe das Plektrum um die untere rechten Displayecke herum und dann zur Einschalttaste hin, bis eine Raste, die das Display befestigt dich zum Stoppen bringt.
Rolle das Plektrum, so dass sich jetzt die flache Seite unter dem Display befindet.

Schritt 11

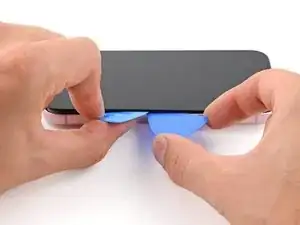

Halte das Plektrum mit einer Hand fest und verrdrehe es, um den Spalt zwischen dem Display und dem Rahmen soweit zu vergrößern, bis sich die rechte Raste löst.

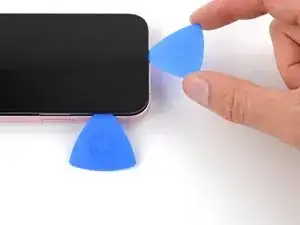

Setze ein zweites Plektrum rechts vom ersten ein.

Schritt 12

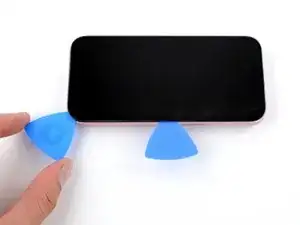

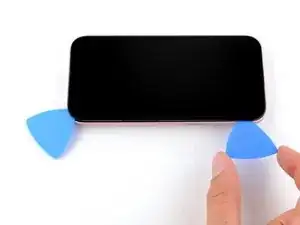

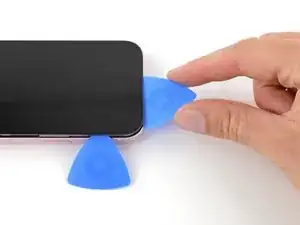

Schiebe das erste Plektrum in die untere rechte Displayecke zurück.
Schiebe das zweite Plektrum zum Auftrennen des Klebers zur oberen rechten Displayecke hin.

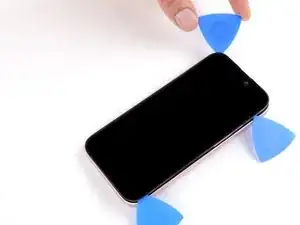

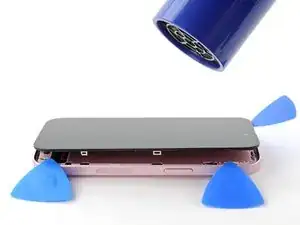

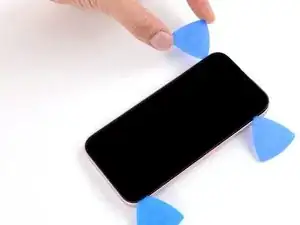

Lasse die Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 13

Erwärme die Oberkante des Displays, bis du sie gerade noch anfassen kannst.

Schritt 14

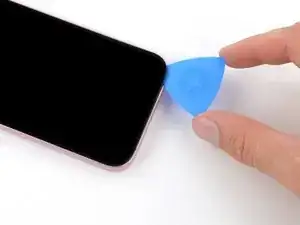

Setze das Plektrum an der Oberkante nicht tiefer als 3 mm ein.

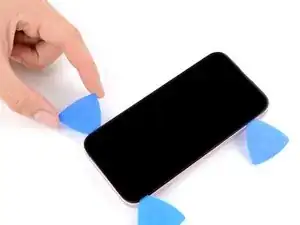

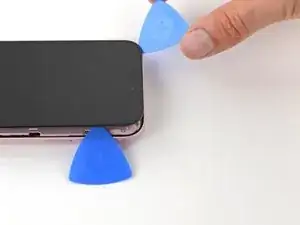

Setze ein drittes Plektrum in die obere rechte Ecke direkt oberhalb vom vorigen Plektrum ein.
Schiebe das Plektrum um die obere rechte Ecke herum und an der Oberkante entlang, bis es von der oberen linken Displayraste gestoppt wird.

Schritt 15

Rolle das Plektrum weiter, bis die Fläche Seite unter dem Display ist.
Verdrehe das Plektrum, um die obere linke Displayraste zu lösen.
Schiebe das Plektrum zur oberen linken Ecke hin.

Schritt 16

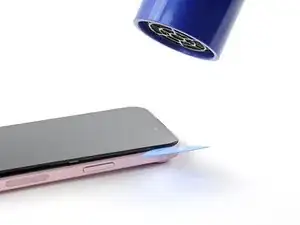

Erwärme die linke Kante des Displays, bis du sie gerade noch anfassen kannst.

Schritt 17

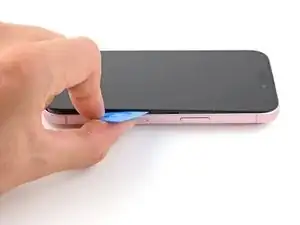

Setze das Plektrum an der linken Seitenkante nicht tiefer als 2 mm ein, damit die beiden Verbindungskabel zwischen Display und Smartphone nicht beschädigt werden.
Schiebe das Plektrum um die obere linke Displayecke herum und dann an der linken Kante entlang, um die Rasten und den Kleber zu lösen.

Schritt 18

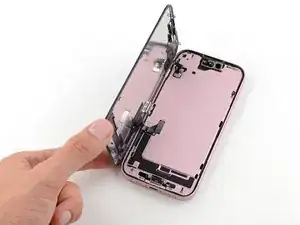

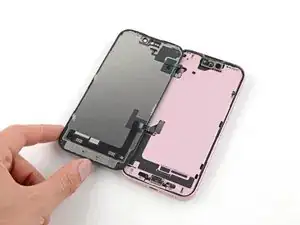

Klappe das Display behutsam über die linke Seitenkante des Smartphones auf.
Wenn sich das Display nicht leicht öffnen lässt, dann überprüfe nochmals rundum, ob es von Kleberresten oder Rasten festgehalten wird.

Schritt 19

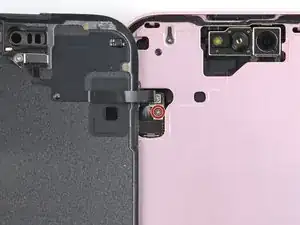

Entferne die 0,9 mm Y000 Tri-Point-Schraube, mit der die Abdeckung des Steckers der Frontsensoren befestigt ist.

Schritt 20

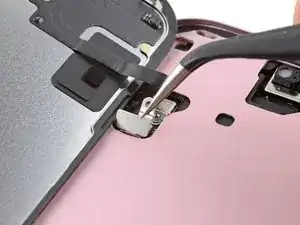

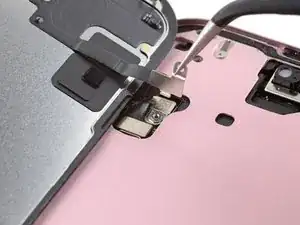

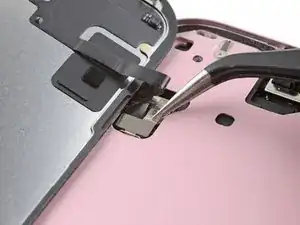

Fasse die Abdeckung mit einer Pinzette und stelle sie im rechten Winkel auf.
Hake die Abdeckung aus ihrem Schlitz im Logic Board aus.
Entferne die Abdeckung.
Stelle die Abdeckung beim Zusammenbau rechtwinklig auf, hake sie im Schlitz ein und lege sie dann flach auf dem Druckstecker ab.

Schritt 21

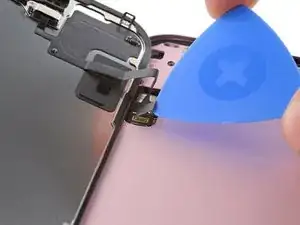

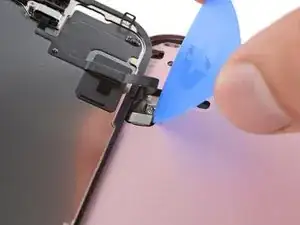

Heble den Druckstecker des Frontsensors mit der Spudgerspitze hoch und trenne ihn ab.
Um einen Druckstecker wieder anzuschließen, musst du ihn erst über dem Anschluss ausrichten. Drücke ihn dann vorsichtig auf einer Seite fest, bis er einrastet, wiederhole anschließend an der anderen Seite.

Schritt 22

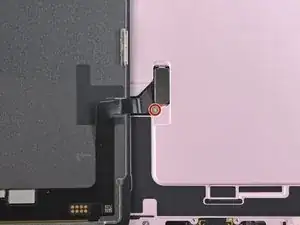

Entferne die 0,9 mm Y000 Tri-Point-Schraube, mit der die Abdeckung des Displaysteckers befestigt ist.

Schritt 23

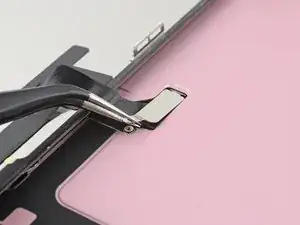

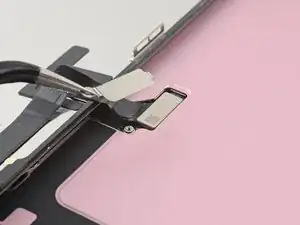

Hebe die Abdeckung mit einer Pinzette hoch und löse sie vom Logic Board ab.
Entferne die Abdeckung.

Schritt 24

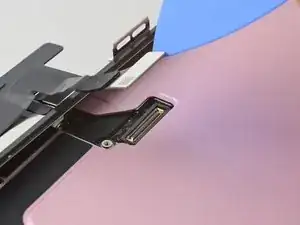

Heble den Druckstecker des Displays mit der Spudgerspitze hoch und trenne ihn ab.

Schritt 25

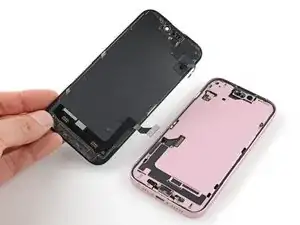

Entferne das Display.
Bringe beim Zusammenbau neuen Displaykleber mit Hilfe dieser Anleitung an und klebe das Display fest.
Achte darauf , dass du beim Reinigen des Rahmens keinen der Federkontakte beschädigst.

Abschluss

Bringe mit Hilfe dieser Anleitung neue Klebestreifen an und baue das Display ein.

Je nach verwendeten Ersatzteilen kannst du sie mit Apples Repair Assistant, verfügbar ab iOS 18, neu kalibrieren. Führe ein Update durch, gehe zu Settings → General → About → Parts & Service History, tippe auf Restart & Finish Repair und folge den Anweisungen auf dem Display.

Entsorge deinen Elektromüll sachgerecht.
