iPhone 15 Logic Board tauschen

Trenne alle Kabel von deinem Smartphone.

Halte die Einschalt- und jede Lautstärketaste gedrückt und betätige dann den Schieber auf dem Display, um das Smartphone auszuschalten.

Wenn das Display oder die Glasrückseite stark gesprungen ist, überklebe sie mit überlappenden Klebebandstreifen, um dich zu schützen und die Demontage zu erleichtern.

Zeichne mit einem Permanentmarker 3 mm von der Spitze des Plektrums entfernt einen Strich.

Entferne die beiden 7,7 mm langen P2 Pentalobe Schrauben auf jeder Seite des Ladeanschlusses.

Erwärme die Unterkante des Displays mit einem Fôn oder einem Heißluftgebläse, bis du sie gerade noch anfassen kannst.

Bringe einen Saugheber am unteren Rand des Displays an.

Ziehe fest und gleichmäßig nach oben, bis ein Spalt zwischen dem Rahmen und dem Display entstanden ist.

Setze ein Plektrum mit der Spitze in den Spalt ein.

Das Display ist mit zwei empfindlichen Kabeln mit dem Display verbunden: eines direkt oberhalb der Stummtaste, das andere in der Mitte zwischen der Leiser-Taste und der Unterkante.

Es gibt eine Vielzahl von Federkontakten rund um das Smartphone. Setze das Plektrum an diesen Stellen nicht tiefer als empfohlen ein, damit die Kontakte nicht verbogen werden.

Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante vor und zurück.

Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme die rechte Kante des Displays, bis du sie gerade noch anfassen kannst.

Schiebe das Plektrum um die untere rechten Displayecke herum und dann zur Einschalttaste hin, bis eine Raste, die das Display befestigt dich zum Stoppen bringt.

Rolle das Plektrum, so dass sich jetzt die flache Seite unter dem Display befindet.

Halte das Plektrum mit einer Hand fest und verrdrehe es, um den Spalt zwischen dem Display und dem Rahmen soweit zu vergrößern, bis sich die rechte Raste löst.

Setze ein zweites Plektrum rechts vom ersten ein.

Schiebe das erste Plektrum in die untere rechte Displayecke zurück.

Schiebe das zweite Plektrum zum Auftrennen des Klebers zur oberen rechten Displayecke hin.

Lasse die Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme die Oberkante des Displays, bis du sie gerade noch anfassen kannst.

Setze ein drittes Plektrum in die obere rechte Ecke direkt oberhalb vom vorigen Plektrum ein.

Schiebe das Plektrum um die obere rechte Ecke herum und an der Oberkante entlang, bis es von der oberen linken Displayraste gestoppt wird.

Rolle das Plektrum weiter, bis die Fläche Seite unter dem Display ist.

Verdrehe das Plektrum, um die obere linke Displayraste zu lösen.

Schiebe das Plektrum zur oberen linken Ecke hin.

Erwärme die linke Kante des Displays, bis du sie gerade noch anfassen kannst.

Schiebe das Plektrum um die obere linke Displayecke herum und dann an der linken Kante entlang, um die Rasten und den Kleber zu lösen.

Klappe das Display behutsam über die linke Seitenkante des Smartphones auf.

Entferne die 0,9 mm Y000 Tri-Point-Schraube, mit der die Abdeckung des Steckers der Frontsensoren befestigt ist.

Fasse die Abdeckung mit einer Pinzette und stelle sie im rechten Winkel auf.

Hake die Abdeckung aus ihrem Schlitz im Logic Board aus.

Entferne die Abdeckung.

Heble den Druckstecker des Frontsensors mit der Spudgerspitze hoch und trenne ihn ab.

Entferne die 0,9 mm Y000 Tri-Point-Schraube, mit der die Abdeckung des Displaysteckers befestigt ist.

Hebe die Abdeckung mit einer Pinzette hoch und löse sie vom Logic Board ab.

Entferne die Abdeckung.

Heble den Druckstecker des Displays mit der Spudgerspitze hoch und trenne ihn ab.

Entferne das Display.

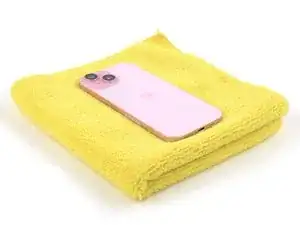

Drehe das Smartphone um und lege es auf eine weiche Oberfläche, z.B. ein Mikrofasertuch, damit die die inneren Bauteile bei der Arbeit gut geschützt sind.

Erwärme die Unterkante der Rückseite aus Glas mit einem Fön oder einem Heißluftgebläse, bis du sie gerade noch anfassen kannst.

Bringe einen Saugheber am unteren Rand der Rückseite aus Glas an.

Ziehe fest und gleichmäßig nach oben, bis ein Spalt zwischen der Rückseite aus Glas und dem Rahmen entstanden ist.

Setze ein Plektrum mit der Spitze in den Spalt ein.

Ein empfindliches Kabel verbindet die Rückseite aus Glas gleich neben der Leiser-Taste mit dem Smartphone. Setze an dieser Stelle kein Plektrum ein, das Kabel könnte aufgetrennt werden.

Rund um das Smartphone gibt es eine Vielzahl von Federkontakten. Sei vorsichtig und setze dein Plektrum nicht tiefer als im jeweiligen Schritt angegeben ein, damit die Kontakte nicht verbogen werden.

Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante vor und zurück.

Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme die rechte Kante der Rückseite aus Glas, bis du sie gerade noch anfassen kannst.

Führe das Plektrum um die untere rechte Ecke herum und schiebe es zur Leiser-Taste hin, bis es von einer großen Raste gestoppt wird. Diese Raste befestigt die Rückseite aus Glas.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme die linke Kante der Rückseite aus Glas, bis du sie gerade noch anfassen kannst.

Setze ein zweites Plektrum an der Unterkante ein.

Führe das Plektrum um die untere linke Ecke herum.

Schiebe dieses Plektrum zur oberen linken Ecke hin, um den Kleber an der linken Kante aufzutrennen.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme die Oberkante der die Rückseite aus Glas, bis du sie gerade noch anfassen kannst.

Schiebe das zweite Plektrum um die obere rechte Ecke herum, um den Kleber aufzutrennen.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme die obere rechte Ecke der die Rückseite aus Glas, bis du sie gerade noch anfassen kannst.

Führe das zweite Plektrum um die obere rechte Ecke herum und schiebe es zum Auftrennen des Klebers zur Lauter-Taste hin.

Klappe die Rückseite aus Glas behutsam über die rechte Kante des Smartphones auf.

Stütze die Rückseite aus Glas an einer Schachtel oder einem anderen stabilen Gegenstand ab, damit das Kabel nicht zu sehr angespannt wird.

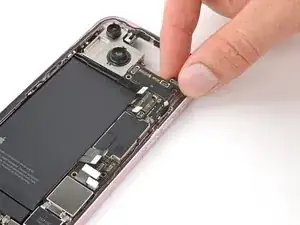

Entferne die beiden 1,3 mm langen Y000 Tri-Point-Schrauben mit denen die untere Steckerabdeckung befestigt ist.

Schiebe die Abdeckung mit einer Pinzette zur Oberkante des iPhones hin, so dass sie sich vom Logic Board löst.

Entferne die Abdeckung.

Halte die Rückseite aus Glas mit einer Hand aufrecht und drehe sie gerade so weit, dass du an den Druckstecker des Akkus direkt unterhalb der Lautstärketasten herankommst.

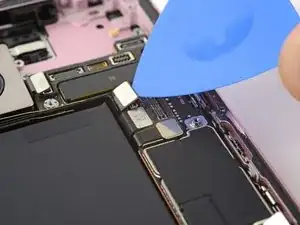

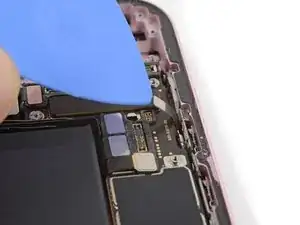

Heble den Druckstecker des Akkus mit der Spitze eines Plektrums vom Logic Board hoch und trenne ihn ab.

Entferne die 0,9 mm lange Y000 Tri-Point-Schraube von der mittleren Steckerabdeckung.

Drücke die Abdeckung mit dem Spudger oder deinen Fingern in Richtung Unterkante des Smartphones, um die Oberkante auszuhaken.

Entferne die Abdeckung.

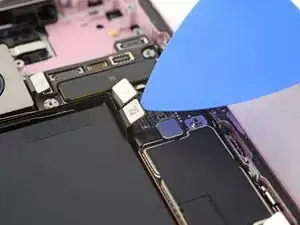

Heble den Stecker der Drahtlos-Ladespule und des NFC mit einem Plektrum hoch und trenne ihn ab.

Entferne die Rückseite aus Glas.

Jetzt ist eine gute Gelegenheit, um die Reparatur zu testen, bevor die Rückseite aus Glas wieder befestigt wird. Verbinde den Akku und die Rückseite aus Glas zeitweise, schalte das Smartphone ein und überprüfe, ob alles wie erwartet funktioniert. Schalte es wieder aus und setze den Zusammenbau fort.

Bringe mit Hilfe dieser Anleitung neue Klebestreifen an und klebe die Rückseite aus Glas wieder fest.

Entferne die beiden 1,3 mm Y000 Tri-Point-Schrauben, mit denen die obere Steckerabdeckung befestigt ist.

Entferne die Abdeckung.

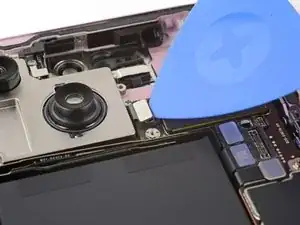

Heble die Druckstecker der Antenne, der Frontsensoren und der Frontkamera mit der Spitze eines Plektrums hoch und trenne sie ab. (insgesamt drei Stecker)

Hole die Frontkamera und die Sensoren mit den Fingern oder einer Pinzette aus ihren Vertiefungen im Rahmen heraus und entferne sie.

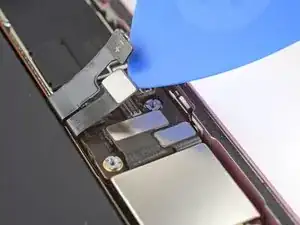

Heble den Druckstecker des Ohrhörer-Lautsprechers mit der Spitze eines Plektrums hoch und trenne ihn ab.

Entferne die fünf Kreuzschlitzschrauben #000, mit denen der Ohrhörer-Lautsprecher befestigt ist:

Zwei 1,1 mm lange Schrauben

Drei 1,6 mm lange Schrauben

Hebe den Ohrhörer-Lautsprecher mit einer Pinzette oder deinen Fingern hoch und ziehe ihn von der Oberkante des iPhones weg, so dass sich die Dichtung vom Rahmen löst.

Entferne den Ohrhörer-Lautsprecher.

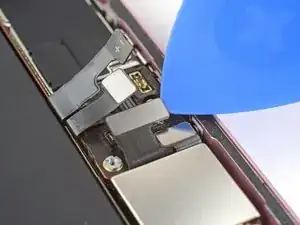

Schiebe ein Plektrum unter das Akkukabel, um es vom Logic Board abzulösen.

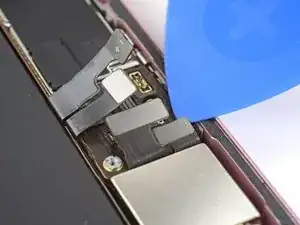

Heble den Druckstecker der Lautstärketasten mit der Spitze eines Plektrums hoch und trenne ihn ab.

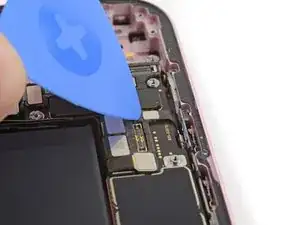

Trenne den Druckstecker der Einschalttaste ab.

Trenne die Druckstecker der Rückkameras und der Antenne ab (insgesamt drei Stecker).

Trenne die Druckstecker der eSim, der Taptic Engine und der Ladebuchse ab (insgesamt drei Stecker).

Nimm einen Schraubendreher für Abstandsschrauben und entferne die fünf Abstandsschrauben, mit denen das Logic Board befestigt ist:

Eine 2,9 mm lange Schraube

Eine 3,9 mm lange Schraube

Drei 3,5 mm lange Schrauben

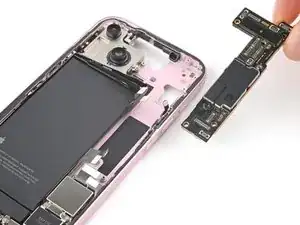

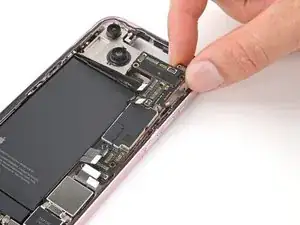

Fasse das Logic Board an der Oberkante und ziehe es behutsam unter den Kabeln hervor.

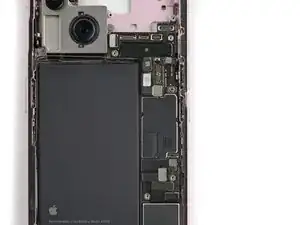

Entferne das Logic Board.
