iPhone 15 Ohrhörer-Lautsprecher tauschen

Trenne alle Kabel von deinem Smartphone.

Halte die Einschalt- und jede Lautstärketaste gedrückt und betätige dann den Schieber auf dem Display, um das Smartphone auszuschalten.

Wenn das Display oder die Glasrückseite stark gesprungen ist, überklebe sie mit überlappenden Klebebandstreifen, um dich zu schützen und die Demontage zu erleichtern.

Zeichne mit einem Permanentmarker 3 mm von der Spitze des Plektrums entfernt einen Strich.

Entferne die beiden 7,7 mm langen P2 Pentalobe Schrauben auf jeder Seite des Ladeanschlusses.

Erwärme die Unterkante der Rückseite aus Glas mit einem Fön oder einem Heißluftgebläse, bis du sie gerade noch anfassen kannst.

Bringe einen Saugheber am unteren Rand der Rückseite aus Glas an.

Ziehe fest und gleichmäßig nach oben, bis ein Spalt zwischen der Rückseite aus Glas und dem Rahmen entstanden ist.

Setze ein Plektrum mit der Spitze in den Spalt ein.

Ein empfindliches Kabel verbindet die Rückseite aus Glas gleich neben der Leiser-Taste mit dem Smartphone. Setze an dieser Stelle kein Plektrum ein, das Kabel könnte aufgetrennt werden.

Rund um das Smartphone gibt es eine Vielzahl von Federkontakten. Sei vorsichtig und setze dein Plektrum nicht tiefer als im jeweiligen Schritt angegeben ein, damit die Kontakte nicht verbogen werden.

Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante vor und zurück.

Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme die rechte Kante der Rückseite aus Glas, bis du sie gerade noch anfassen kannst.

Führe das Plektrum um die untere rechte Ecke herum und schiebe es zur Leiser-Taste hin, bis es von einer großen Raste gestoppt wird. Diese Raste befestigt die Rückseite aus Glas.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme die linke Kante der Rückseite aus Glas, bis du sie gerade noch anfassen kannst.

Setze ein zweites Plektrum an der Unterkante ein.

Führe das Plektrum um die untere linke Ecke herum.

Schiebe dieses Plektrum zur oberen linken Ecke hin, um den Kleber an der linken Kante aufzutrennen.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme die Oberkante der die Rückseite aus Glas, bis du sie gerade noch anfassen kannst.

Schiebe das zweite Plektrum um die obere rechte Ecke herum, um den Kleber aufzutrennen.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme die obere rechte Ecke der die Rückseite aus Glas, bis du sie gerade noch anfassen kannst.

Führe das zweite Plektrum um die obere rechte Ecke herum und schiebe es zum Auftrennen des Klebers zur Lauter-Taste hin.

Klappe die Rückseite aus Glas behutsam über die rechte Kante des Smartphones auf.

Stütze die Rückseite aus Glas an einer Schachtel oder einem anderen stabilen Gegenstand ab, damit das Kabel nicht zu sehr angespannt wird.

Entferne die beiden 1,3 mm langen Y000 Tri-Point-Schrauben mit denen die untere Steckerabdeckung befestigt ist.

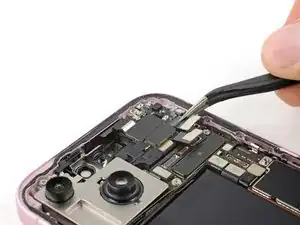

Schiebe die Abdeckung mit einer Pinzette zur Oberkante des iPhones hin, so dass sie sich vom Logic Board löst.

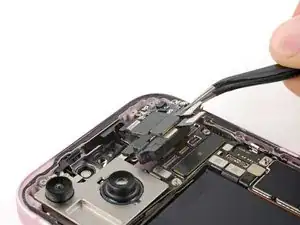

Entferne die Abdeckung.

Halte die Rückseite aus Glas mit einer Hand aufrecht und drehe sie gerade so weit, dass du an den Druckstecker des Akkus direkt unterhalb der Lautstärketasten herankommst.

Heble den Druckstecker des Akkus mit der Spitze eines Plektrums vom Logic Board hoch und trenne ihn ab.

Entferne die 0,9 mm lange Y000 Tri-Point-Schraube von der mittleren Steckerabdeckung.

Drücke die Abdeckung mit dem Spudger oder deinen Fingern in Richtung Unterkante des Smartphones, um die Oberkante auszuhaken.

Entferne die Abdeckung.

Heble den Stecker der Drahtlos-Ladespule und des NFC mit einem Plektrum hoch und trenne ihn ab.

Entferne die Rückseite aus Glas.

Jetzt ist eine gute Gelegenheit, um die Reparatur zu testen, bevor die Rückseite aus Glas wieder befestigt wird. Verbinde den Akku und die Rückseite aus Glas zeitweise, schalte das Smartphone ein und überprüfe, ob alles wie erwartet funktioniert. Schalte es wieder aus und setze den Zusammenbau fort.

Bringe mit Hilfe dieser Anleitung neue Klebestreifen an und klebe die Rückseite aus Glas wieder fest.

Entferne die beiden 1,3 mm Y000 Tri-Point-Schrauben, mit denen die obere Steckerabdeckung befestigt ist.

Entferne die Abdeckung.

Heble die Druckstecker der Antenne, der Frontsensoren und der Frontkamera mit der Spitze eines Plektrums hoch und trenne sie ab. (insgesamt drei Stecker)

Hole die Frontkamera und die Sensoren mit den Fingern oder einer Pinzette aus ihren Vertiefungen im Rahmen heraus und entferne sie.

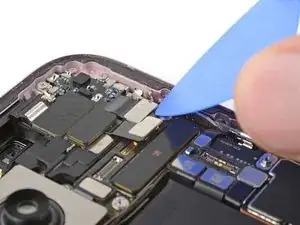

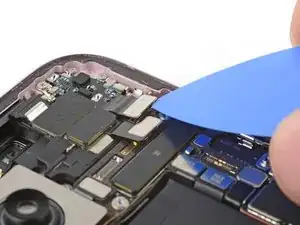

Heble den Druckstecker des Ohrhörer-Lautsprechers mit der Spitze eines Plektrums hoch und trenne ihn ab.

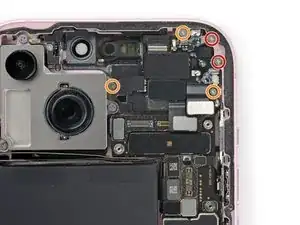

Entferne die fünf Kreuzschlitzschrauben #000, mit denen der Ohrhörer-Lautsprecher befestigt ist:

Zwei 1,1 mm lange Schrauben

Drei 1,6 mm lange Schrauben

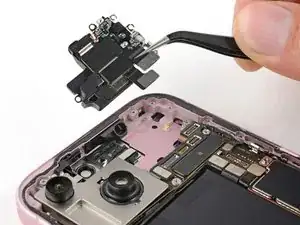

Hebe den Ohrhörer-Lautsprecher mit einer Pinzette oder deinen Fingern hoch und ziehe ihn von der Oberkante des iPhones weg, so dass sich die Dichtung vom Rahmen löst.

Entferne den Ohrhörer-Lautsprecher.

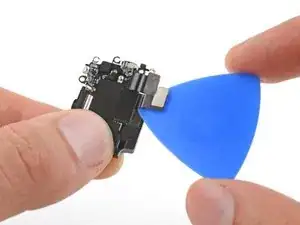

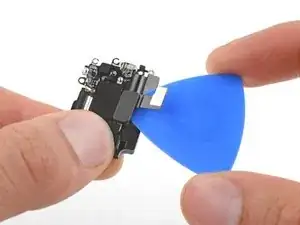

Setze ein Plektrum zwischen die Antenne und den Lautsprecher ein.

Schiebe das Plektrum unter der Antenne entlang und heble nach oben, um die Klebeverbindung der Antenne aufzutrennen.

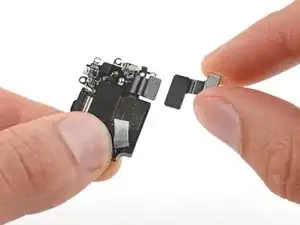

Entferne die Antenne.

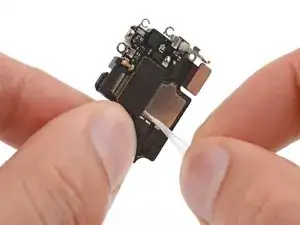

Entferne alle Kleberreste von der Antenne und dem Ohrhörer-Lautsprecher.

Bevor du die Antenne am Ohrhörer-Lautsprecher festkleben kannst, musst du den Ohrhörer-Lautsprecher am Rahmen befestigen und die Frontkamera mit den Sensoren einbauen. Schließe die drei Druckstecker an.

Bringe ein kleines Stück von doppelseitigem Klebeband, z.B. Tesaband, an der Antenne an.

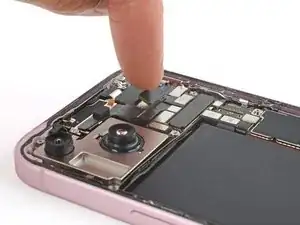

Erst dann schließe den Druckstecker der Antenne wieder an und klebe die Antenne am Ohrhörer-Lautsprecher fest.
