iPhone 15 Pro Max Chip ID

Geschrieben von: Arthur Shi
Veröffentlicht: 25/09/23
  • Kommentare: 7

iPhone 15 Pro Max Chip ID

Veröffentlicht: 25/09/23

Teardown

Einleitung

Diese Boardshots wurden mit einem US-amerikanischen iPhone 15 Pro Max aufgenommen Diesem Modell fehlt ein physisches SIM-Fach, es enthält jedoch Hardware für die Unterstützung von 5G mmWave-Bändern sowie für Satellitenkommunikation.

Besonderen Dank an unser Community-Mitglied Chunglin Chin für seinen Beitrag zu diesem Artikel!''

  1. OubNKsPvXuFCZZDF
    OubNKsPvXuFCZZDF
    kEFnKlGwdQejylKc

    • Wahrscheinlich Kioxia K5A4RB6302CA12304 256 GB NAND-Flash

    • Apple 338S00537 Audioverstärker

    • Texas Instruments LM3567A1 Flash-Controller

    • Texas Instruments TPS65657B0 Display-Netzteil

    • Apple 338S01026-B1 Energieverwaltung

    • Möglicherweise Apple 338S00843 Audio-DSP

    is TPS65657B0 controlled pwm of display?

    Andrew M -

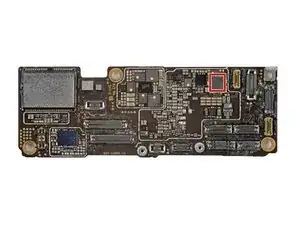

  2. LaOikTUilYPUR5mM

    • Wahrscheinlich NXP Semiconductor NFC-Controller

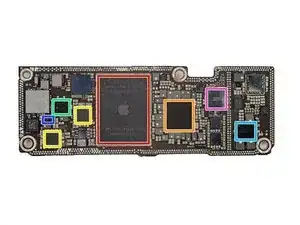

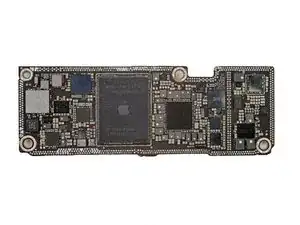

  3. XJccXGRQNtm15buc
    XJccXGRQNtm15buc
    ZXUbMyiCfEnClmqh

    • Apple APL1V02/339S01257 A17 Pro Hexa-Core-Anwendungsprozessor mit Hexa-Core-GPU, wahrscheinlich unter einem SK hynix H58G66AK6HX132 8 GB LPDDR5 SDRAM Speicher

    • Apple APL109A/338S01022 Energieverwaltung

    • STMicroelectronics STCPM1A3 Leistungsmanagement

    • STMicroelectronics STB605A11 Leistungsmanagement

    • Apple 338S00946-B0 Leistungsmanagement

    • Apple 338S00616 Leistungsmanagement

    • Wahrscheinlich Texas Instruments SN2012017 Akkulader

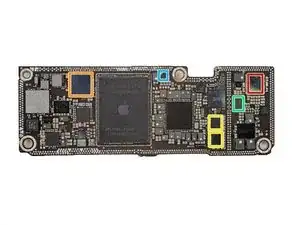

  4. GErkO3vksXfTcN2D

    • Broadcom BCM59365EA1IUBG kabelloser Stromempfänger

    • Apple 338S00739 Audio-CODEC

    • Apple 338S00537 Audioverstärker

    • Winbond W25Q80DVUXIE 1 MB serieller NOR-Flash-Speicher

    • Wahrscheinlich Texas Instruments TPS61280H Batterie-Frontend-DC-DC-Wandler

  5. xEPUeKBbSIwBLniZ

    • Wahrscheinlich Apple 339M00298 UWB-Modul

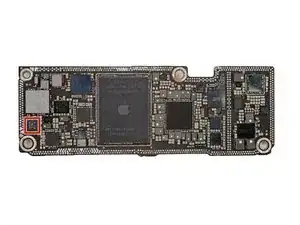

  6. JrDoWLJgfs1FvQ1K

    • Bosch Sensortec 6-Achsen-MEMS-Beschleunigungsmesser und -Gyroskop

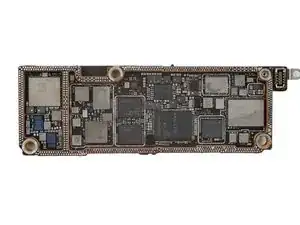

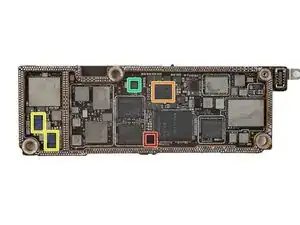

  7. FjmwuGAM4TFSPDNT
    FjmwuGAM4TFSPDNT
    ET2PKnbK6LJjdflC

    • TMicroelectronics ST33J sicherer Mikrocontroller

    • Qualcomm PMX65 Leistungsmanagement

    • Qualcomm QET7100 Breitband Envelope Trecker

    • Wahrscheinlich Qualcomm-Taktgeber

    which one is esim chip?

    7heaven 7heaven -

    From the information I have, the ST33J chip is the e-SIM.

    Alyssum -

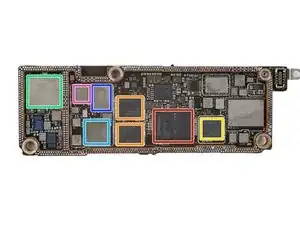

  8. mkbaARpqSBdDD5da

    • Qualcomm SDX70M Snapdragon X70 Modem

    • Qualcomm SDR735 RF-Transceiver

    • Qualcomm SMR546 RF-Transceiver

    • Möglicherweise Apple 339S01232 WiFi & Bluetooth Modul

    • Broadcom AFEM-8234 Front-End-Modul

    • Skyworks SKY58440-11 Front-End-Modul

    • Qorvo QM76305 Front-End-Modul

    SDR735 is 4G/5G Sub-6 RF Transceiver, SMR546 is 5G mmWave RF Transceiver, AFEM-8234 is 4G/5G MB/HB Front-End, SKY58440 is 4G LB Front-End

    Kudagi -

  9. LJ4cMhDRBElm5Tjf

    • Wahrscheinlich Skyworks SKY50313 Front-End-Modul

    • Möglicherweise Apple 339M00287 Front-End-Modul

    • Broadcom AFEM-8245 Front-End-Modul

    Orange component is a 5G mmWave Front-End Module

    Kudagi -

Tinte & Feder

Arthur Shi

Mitglied seit: 03/01/18

296783 Reputation

2 Kommentare

does anyone know where ecompass ic is？

Jiale Ni -

Same question !

Daniel De Sousa -
