iPhone 15 Pro Taptic Engine tauschen

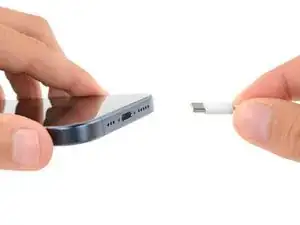

Trenne alle Kabel vom Smartphone ab.

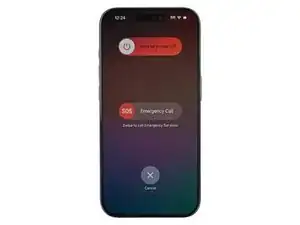

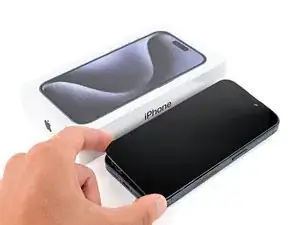

Halte die Einschalt-und jede Lautstärketaste gedrückt. Betätige dann den Schieber am Display, um das Smartphone auszuschalten.

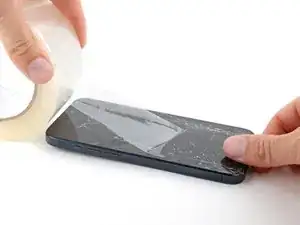

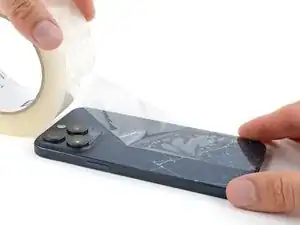

Wenn das Display oder die Glasrückseite gesprungen ist, dann überklebe sie mit überlappenden Streifen von Klebeband, um dich besser zu schützen und das Zerlegen zu erleichtern.

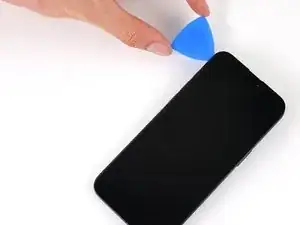

Zeichne mit einem Permanentmarker 3 mm von der Spitze des Plektrums entfernt einen Strich.

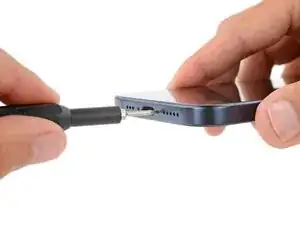

Entferne die beiden 7 mm langen P2 Pentalobe Schrauben auf jeder Seite des Ladeanschlusses.

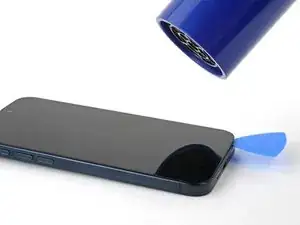

Erwärme die Unterkante des Displays mit einem Fôn oder einem Heißluftgebläse, bis du sie gerade noch anfassen kannst.

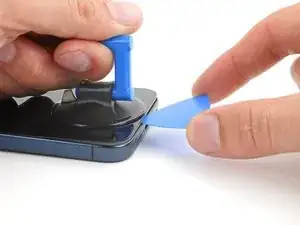

Bringe einen Saugheber am unteren Rand des Displays an.

Ziehe fest und gleichmäßig nach oben, bis ein Spalt zwischen dem Rahmen und dem Display entstanden ist.

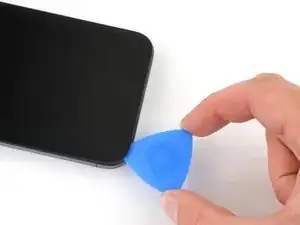

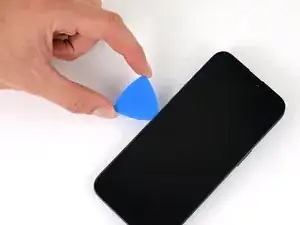

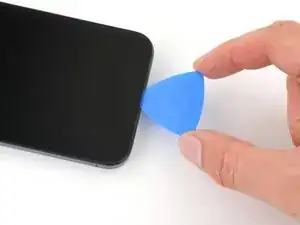

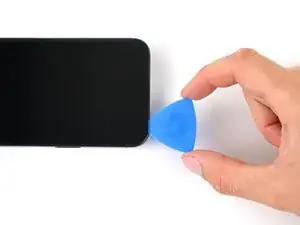

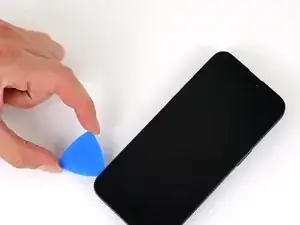

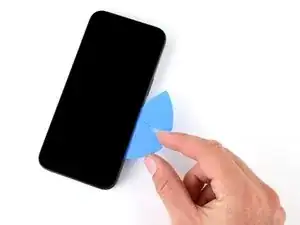

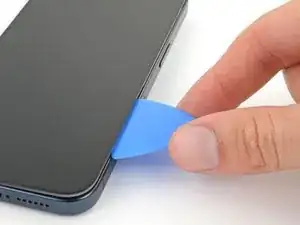

Setze ein Plektrum mit der Spitze in den Spalt ein.

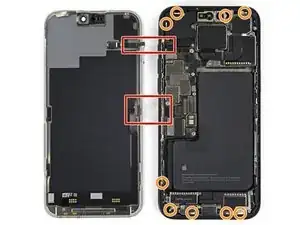

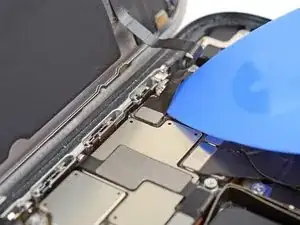

Das Display ist mit zwei empfindlichen Kabeln mit dem Display verbunden: eines direkt oberhalb der Aktionstaste, das andere in der Mitte der linken Seitenkante.

Es gibt eine Vielzahl von Federkontakten rund um das Smartphone. Setze das Plektrum an diesen Stellen nicht tiefer als empfohlen ein, damit die Kontakte nicht verbogen werden.

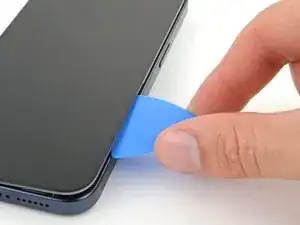

Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante vor und zurück.

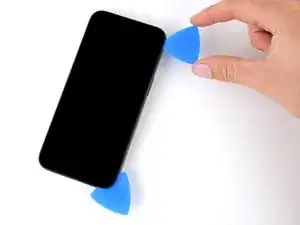

Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Erwärme die rechte Kante des Displays, bis du es gerade noch anfassen kannst.

Schiebe das Plektrum um die untere rechten Displayecke herum und dann zur Einschalttaste hin, bis eine Raste, die das Display befestigt dich zum Stoppen bringt.

Rolle das Plektrum, so dass sich jetzt die flache Seite unter dem Display befindet.

Verdrehe das Plektrum, um den Spalt zwischen dem Display und dem Rahmen soweit zu vergrößern, bis sich die rechte Raste löst.

Setze ein zweites Plektrum rechts von dem ersten ein.

Schiebe das erste Plektrum in die untere rechte Displayecke zurück.

Schiebe das zweite Plektrum zum Auftrennen des Klebers zur oberen rechten Displayecke hin.

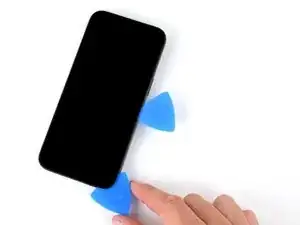

Lasse die Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.

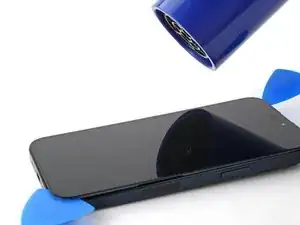

Erwärme die Oberkante des Displays, bis du es gerade noch anfassen kannst.

Schiebe das Plektrum um die obere rechte Ecke herum und an der Oberkante entlang, um die beiden Rasten und den Kleber zu lösen.

Erwärme die linke Kante des Displays, bis du sie gerade noch anfassen kannst.

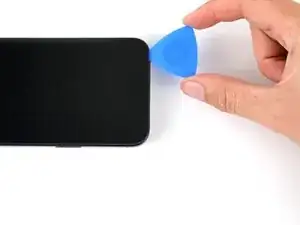

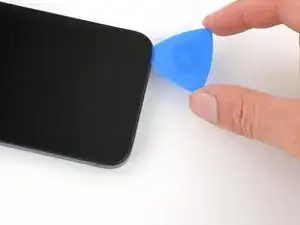

Rolle das Plektrum um die obere linke Displayecke herum.

Schiebe das Plektrum zum Auftrennen des Klebers zur unteren linken Displayecke hin.

Lege eine kleine Schachtel oder einen Bücherstapel links neben das iPhone, um das Display beim Ablösen der Kabel abzustützen.

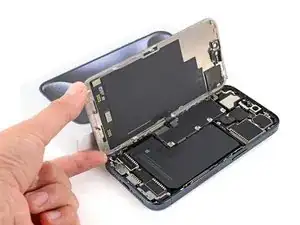

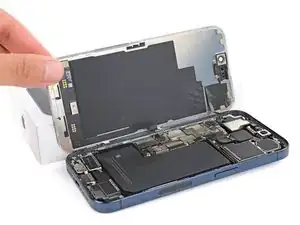

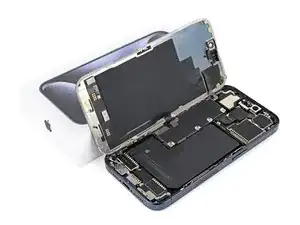

Klappe das Display von der rechten Kante her wie ein Buch auf.

Stütze das Display ab, so dass du an die Kabel herankommst, ohne sie zu stark zu belasten.

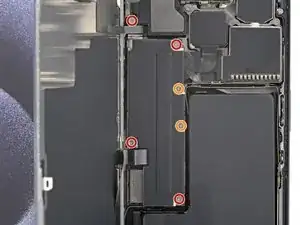

Entferne die sechs Y000 Schrauben, mit denen die Abdeckung des Logic Boards befestigt ist:

Vier 1,6 mm lange Schrauben

Zwei 1,3 mm lange Schrauben

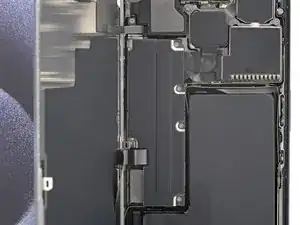

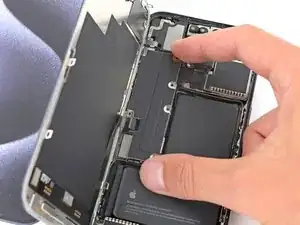

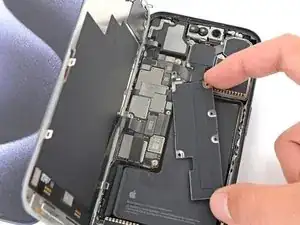

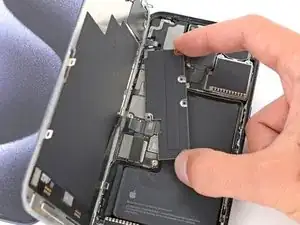

Drehe die Abdeckung des Logic Boards an der Unterkante gegen den Uhrzeigersinn und schiebe die obere linke Ecke unter dem Kabel zum Helligkeitssensor heraus. Entferne dann die Abdeckung.

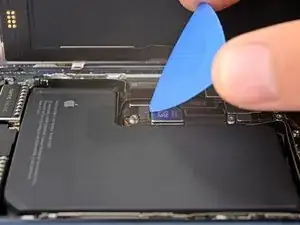

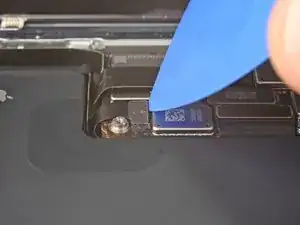

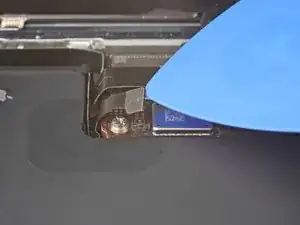

Heble den Druckstecker des Akkus in der unteren rechten Ecke des Logic Boards mit der Spitze eines Plektrums hoch und trenne ihn ab.

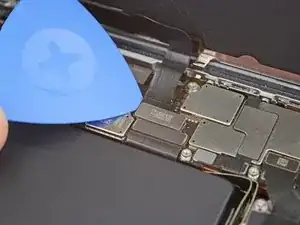

Heble das Displaykabel in der Mitte des Logic Boards mit der Spitze eines Plektrums nach oben und trenne es ab.

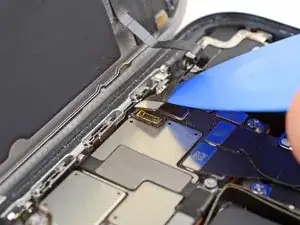

Schiebe ein Plektrum mit der Spitze vorsichtig unter das Kabel zum Helligkeitssensor in der oberen linken Ecke des Logic Boards.

Hebe das Kabel hoch und trenne es ab.

Entferne das Display.

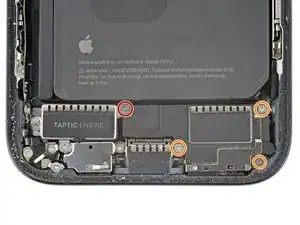

Entferne die vier Kreuzschlitzschrauben #000, mit denen der Lautsprecher befestigt ist:

Eine 2,7 mm lange Schraube

Drei 2 mm lange Schrauben

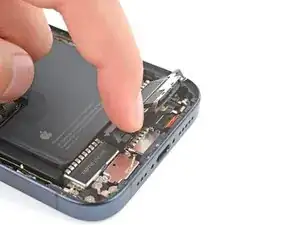

Hebe den Lautsprecher an der Unterkante hoch, bis du ihn mit den Fingern fassen kannst.

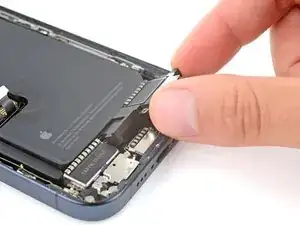

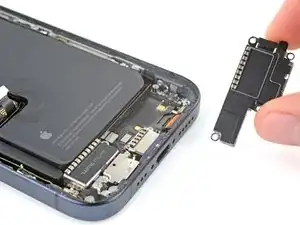

Löse den Lautsprecher vom Kunststoffdämpfer an der Oberkante ab und entferne ihn.

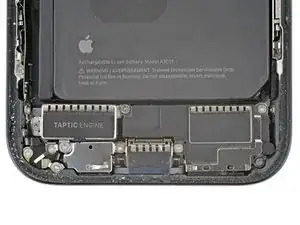

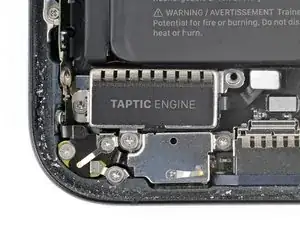

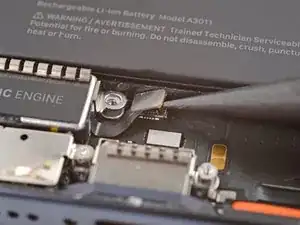

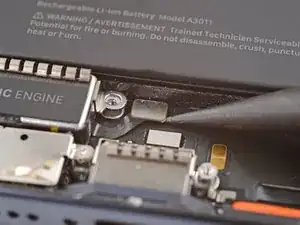

Heble den Druckstecker der Taptic Engine mit der Spudgerspitze hoch und trenne ihn ab.

Entferne die beiden 2 mm langen Kreuzschlitzschrauben #000, mit denen die Taptic Engine befestigt ist.

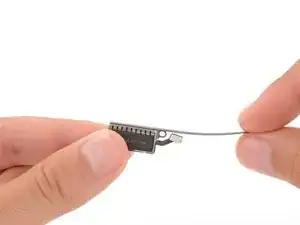

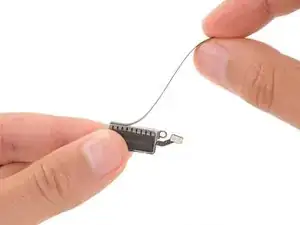

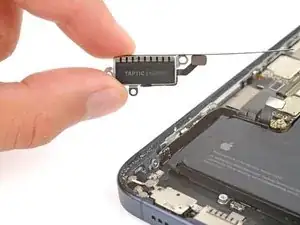

Entferne die Taptic Engine.
