iPhone 16 Display tauschen

Trenne alle Kabel vom Smartphone ab.

Halte die Einschalttaste und die beiden Lautstärketasten gedrückt. Wische dann am Display zum Ausschalten nach rechts.

Wenn dein Display stark gesplittert ist, dann überkleben es mit überlappenden Streifen Paketband. So bist du geschützt und die Demontage geht leichter.

Nimm einen P2 Pentalobe Schraubendreher und entferne die beiden 7,7 mm langen Schrauben links und rechts von der Ladebuchse.

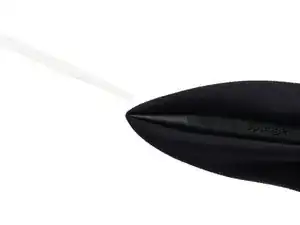

Zeichne mit einem Permanentmarker 3 mm von der Spitze des Plektrums entfernt einen Strich.

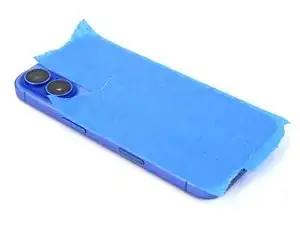

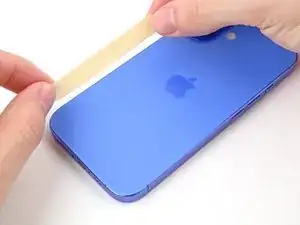

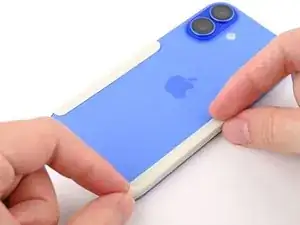

Schneide zwei Streifen des Klebebands ab und bringe sie an den langen Kanten des Smartphones an. Klappe sie über die Glasrückseite, so dass sie festgehalten wird.

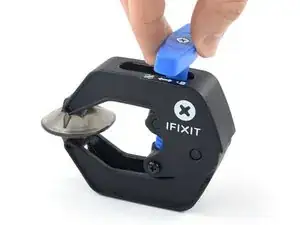

Drücke den blauen Griff der Anti-Clamp zurück, damit die Arme frei beweglich werden.

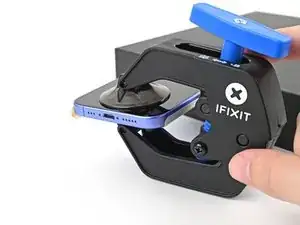

Halte das iPhone mit dem Display nach oben und schiebe die Arme über die rechte Kante des iPhones, so dass ein Saugheber auf dem Display, der andere auf der Rückseite etwa in der Mitte der Unterkante liegt.

Lege das iPhone auf einen Gegenstand, so dass es waagrecht zwischen den beiden Saugheber aufliegt. Eine kleine Schachtel ist dafür gut geeignet.

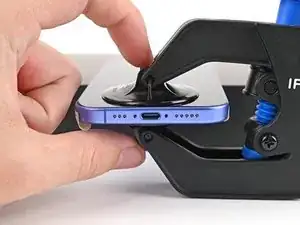

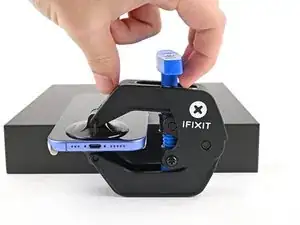

Halte die Anti Clamp unten gut fest und drücke kräftig auf den oberen Saugheber, um sie gut zu befestigen.

Drücke den blauen Griff nach vorne, um die Arme zu verriegeln.

Drehe den Griff eine volle Umdrehung im Uhrzeigersinn oder bis die Saugheber beginnen sich zu dehnen.

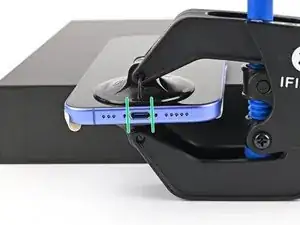

Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie weiter wegrutschen, dann bringe Klebeband an, damit sie besser haften.

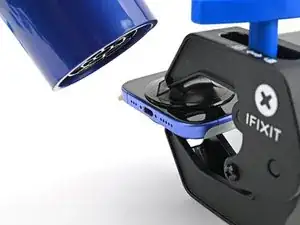

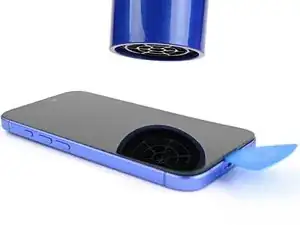

Nimm einen Haartrockner oder ein Heißluftgebläse und erwärme die Unterkante des Displays, bis du sie kaum noch anfassen kannst.

Lasse dem Kleber eine Minute lang Zeit, um sich abzulösen und ein Spalt entstanden ist.

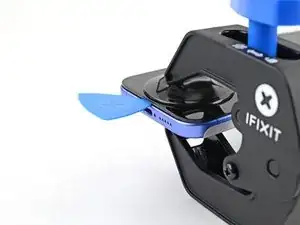

Setze ein Plektrum in den Spalt ein.

Ziehe an den Zuglaschen an der Anti-Clamp und entferne sie.

Überspringe die nächsten beiden Schritte.

Nimm einen Haartrockner oder ein Heißluftgebläse und erwärme die Unterkante des Displays, bis du sie kaum noch anfassen kannst.

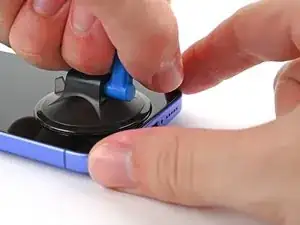

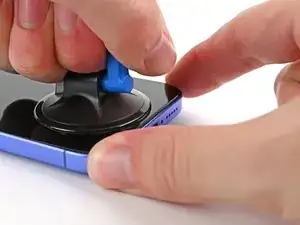

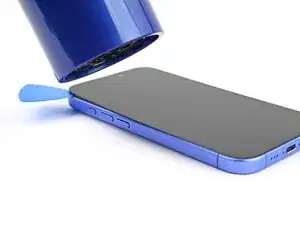

Bringe einen Saugheber an der Unterkante des Displays an.

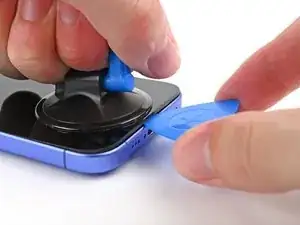

Halte den Rahmen an einer Seite fest und ziehe den Saugheber fest und gleichmäßig nach oben, bis ein Spalt zwischen dem Display und dem Rahmen entstanden ist.

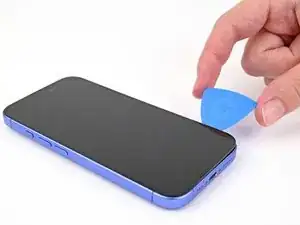

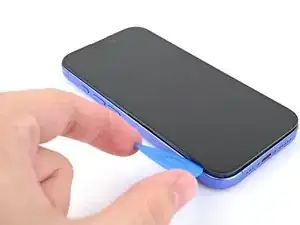

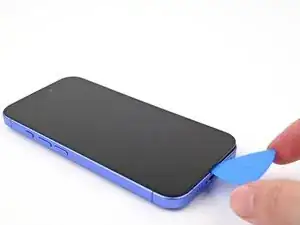

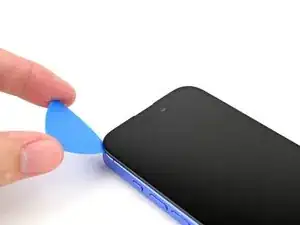

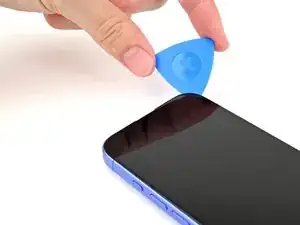

Setze ein Plektrum mit der Spitze in den Spalt ein.

Zwei empfindliche Kabel verbinden das Display mit dem iPhone, eines direkt über der Aktionstaste, das andere in der Mitte zwischen der Leiser-Taste und der Unterkante des Smartphones.

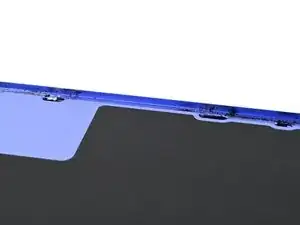

Mehrere Federkontakte rund um den Rand des Smartphones.

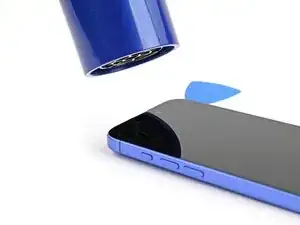

Nimm einen Haartrockner oder ein Heißluftgebläse und erwärme die rechte Kante des Displays, bis du sie kaum noch anfassen kannst.

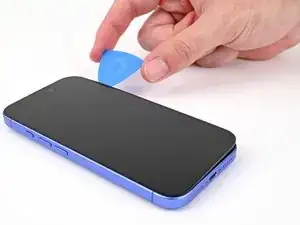

Schiebe das Plektrum um die untere rechte Ecke herum an der rechten Displayseite entlang, um den Kleber aufzutrennen und den Metallclip zu lösen.

Nimm einen Haartrockner oder ein Heißluftgebläse und erwärme die Oberkante des Displays, bis du sie kaum noch anfassen kannst.

Schiebe das Plektrum um die obere rechte Ecke herum, dann an der Oberkante entlang, um den Kleber aufzutrennen und die beiden Metallclips zu lösen.

Nimm einen Haartrockner oder ein Heißluftgebläse und erwärme die linke Kante des Displays, bis du sie kaum noch anfassen kannst.

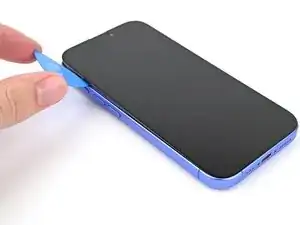

Schiebe das Plektrum an der linken Seite des Displays entlang nach unten, um den Kleber aufzutrennen und die letzten beiden Clips zu lösen.

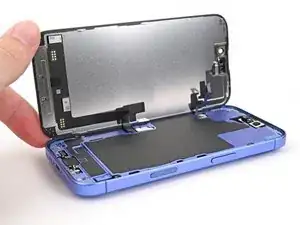

Klappe das Display über die linke Kante auf und stütze es auf einem sauberen und stabilen Gegenstand ab.

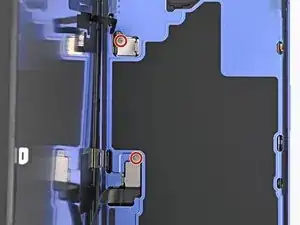

Entferne die beiden 0,9 mm langen Y000 Tri-Point Schrauben, mit denen die Abdeckungen am Frontsensor- und Displaystecker befestigt sind.

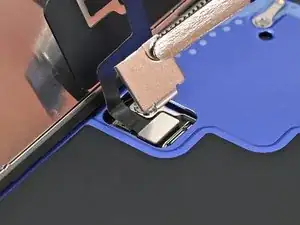

Hebe die Abdeckung des Frontsensors mit dem Finger oder einem Spudger hoch, bis es rechtwinklig steht und hake sie aus ihrem Schlitz im Logic Board aus.

Hebe die Abdeckung aus dem Schlitz nach oben und entferne sie.

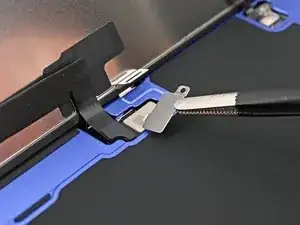

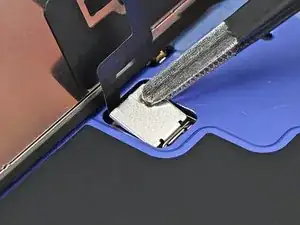

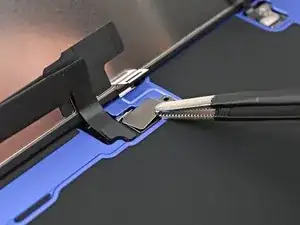

Hebe die Abdeckung des Displaysteckers mit dem Finger oder einem Spudger leicht schräg hoch und hake sie aus ihrem Schlitz im Logic Board aus.

Hebe die Abdeckung aus dem Schlitz heraus und entferne sie.

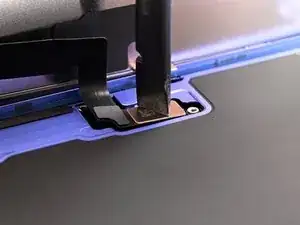

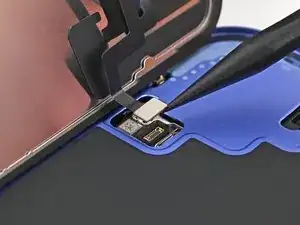

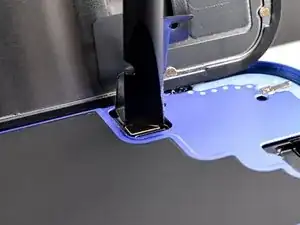

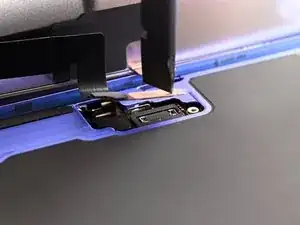

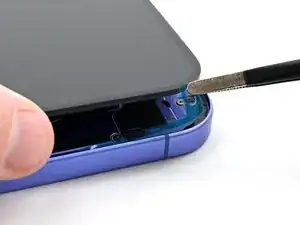

Heble den Druckstecker des Displays mit der Spudgerspitze nach oben und trenne ihn ab.

Wiederhole dies für den Druckstecker des Frontsensors.

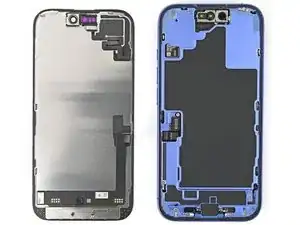

Hebe das Display nach oben und entferne es.

Glückwunsch, das Gerät ist soweit zerlegt. In den folgenden Schritten wird der Zusammenbau gezeigt.

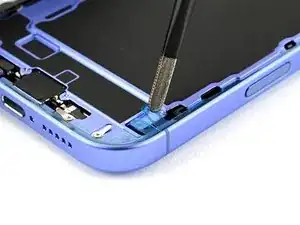

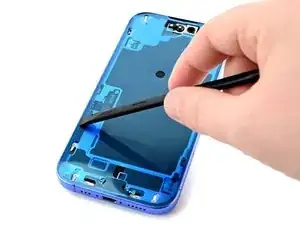

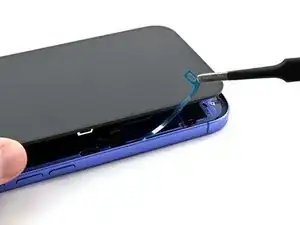

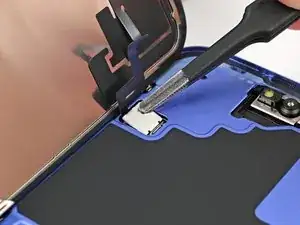

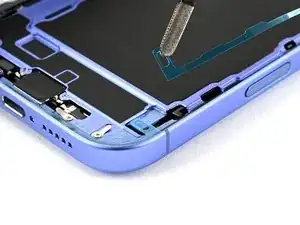

Schiebe den Displaykleber mit einem Spudger nach oben, bis du ihn mit einer Pinzette fassen kannst.

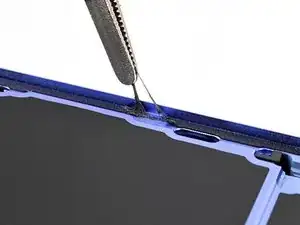

Beseitige den Kleber rund um den Rand des iPhones herum mit einer Pinzette.

Wickle ein Mikrofaser- oder fusselfreies Tuch über die Spudgerspitze und befeuchte es mit ein paar Tropfen von hochkonzentriertem Isopropylalkohol (mindestens 90%ig).

Wische immer nur in eine Richtung die Kleberrückstände rund um den Rand des Rahmens weg.

Warte ein paar Minuten, bevor du weiterarbeitest, damit der Alkohol vollständig verdunsten kann.

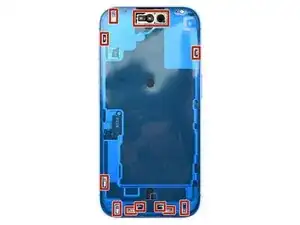

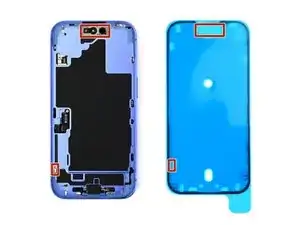

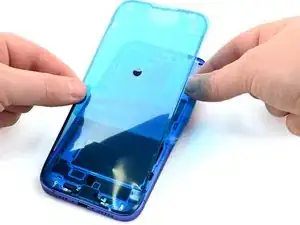

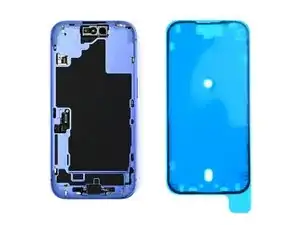

Lege die Klebefolie neben das iPhone. Nimm solche Stellen wie die Ausschnitte für die Federkontakte und die Frontkamera als Hilfe, um zu verstehen, wie die Klebefolie im Rahmen liegt.

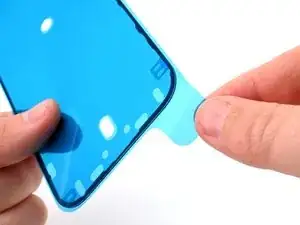

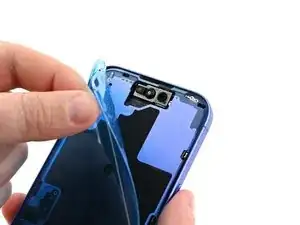

Fasse die Zuglasche und löse die Schutzfolie von unten her von der Klebefolie ab, entferne sie aber noch nicht ganz.

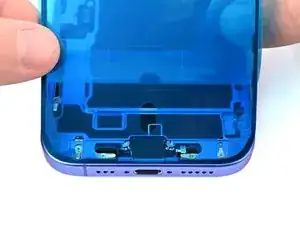

Halte die blaue Schutzfolie aus dem Weg und richte die Klebefolie an der Unterkante des iPhones aus.

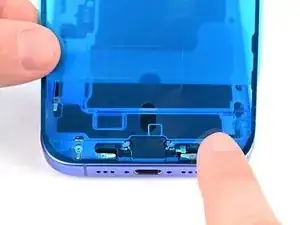

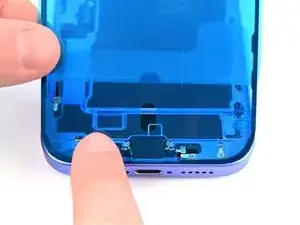

Wenn die Folie korrekt sitzt, dann drücke sie mit den Fingern an der Unterkante fest.

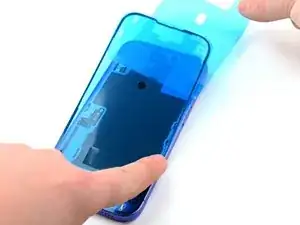

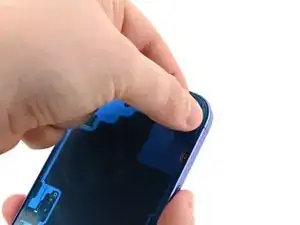

Löse die Schutzfolie weiter ab und drücke gleichzeitig den Kleber an den Kanten des Rahmens fest.

Kontrolliere nochmals, ob die Folie richtig sitzt. Schaue nach, ob die Federkontakte und die Frontkamera in ihre Ausschnitten passen. Wenn dies nicht der Fall ist, musst du die Folie entfernen und mit einer neuen Folie von vorne beginnen.

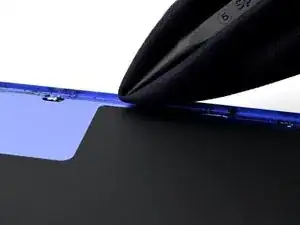

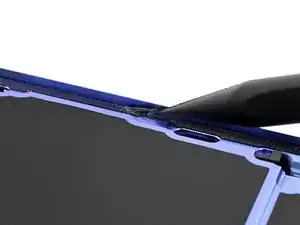

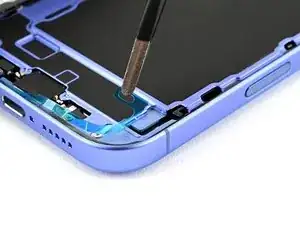

Drücke den Kleber rund um den Rand herum mit dem flachen Ende des Spudgers an.

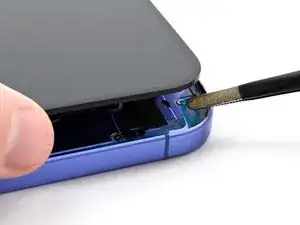

Hebe die Zuglasche in der oberen rechten Ecke des Rahmens mit der Spudgerspitze hoch, bis du sie mit den Fingern fassen kannst.

Ziehe die obere Schutzfolie ganz ab und entferne sie.

Wenn die obere Schutzfolie entfernt ist, sollten drei schmale Streifen mit Zuglaschen nahe an der Unterkante oben auf dem Kleber sichtbar werden

Wenn du die Zuglaschen nicht siehst, hast du vielleicht versehentlich die dünnen Schutzfolien im vorherigen Schritt entfernt. Wenn der Kleber sauber ist und richtig sitzt, kannst du weiterarbeiten, musst aber aufpassen, dass du nicht die offenliegenden Klebeflächen berührst, bis das Rückseitenglas angebracht wird.

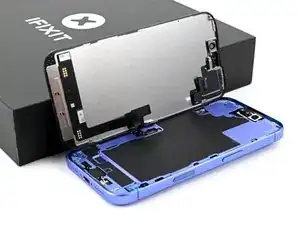

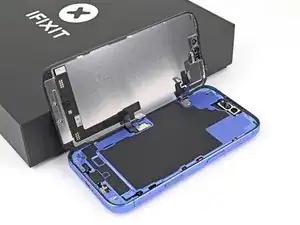

Lege das Display auf die linke Seitenkante am Rahmen des iPhones und stütze es gegen einen stabilen Gegenstand, z.B. eine Schachtel.

Schließe die Druckstecker des Displays und der Frontsensoren mit den Fingern oder dem flachen Ende des Spudgers an.

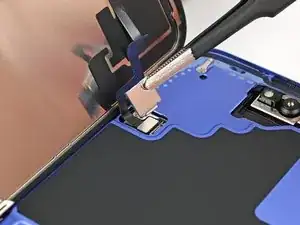

Setze die Abdeckung des Displaysteckers mit den Fingern oder einer Pinzette über den Displaystecker leicht schräg ein, bis der Haken eingreift. Lege dann die Abdeckung flach auf den Stecker.

Setze die Abdeckung des Frontsensorsteckers mit den Fingern oder einer Pinzette über den Frontsensorstecker rechtwinklig ein, bis der Haken eingreift. Lege dann die Abdeckung flach auf den Stecker.

Nimm einen Tri-Point Y000 Schraubendreher und befestige die beiden 0,9 mm langen Schrauben, mit denen die Abdeckungen am Displaystecker und dem Stecker der Frontsensoren befestigt sind.

Entferne die beiden schmalen Schutzfolien von der unteren, rechten und der oberen Kante des iPhones.

Achte darauf, dass das Display nicht die Klebefläche berührt und halte es so über das Smartphone, dass du an die letzte Schutzfolie an der linken Kante herankommst.

Entferne die letzte Schutzfolie an der linken Kante deines iPhones mit den Fingern oder einer Pinzette.

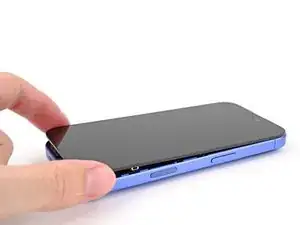

Richte das Display über dem Rahmen aus, lege es dann nach unten ab.

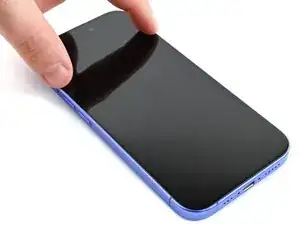

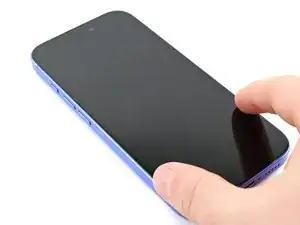

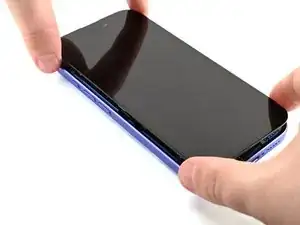

Drücke erst die Oberkante des Displays gut fest, dann die Unterkante, bis das Display gut sitzt.

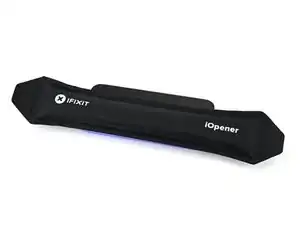

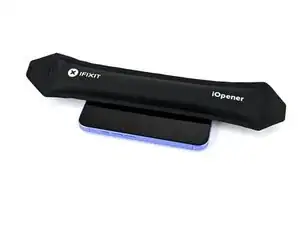

Erwärme die Kanten des Rückseitenglases mit einem iOpener, einem Haartrockner oder einem Heißluftgebläse bis du sie kaum noch anfassen kannst, damit der Kleber besser haftet.

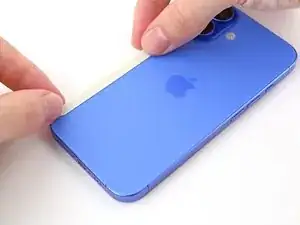

Drücke das Rückseitenglas rundum am Rand fest.

Wenn du Displayzwingen hast, dann klemme sie fest, um die Haftung des Klebers zu verbessern. Wenn du keine hast, dann lies weiter, es werden noch andere Möglichkeiten beschrieben.

Wenn du noch die Originalverpackung deines iPhones hast, dann hebe den Deckel ab und lege ihn auf eine flache Oberfläche.

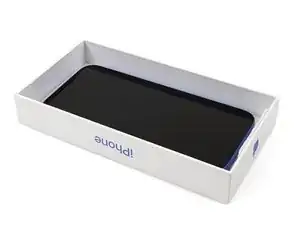

Lege das iPhone mit dem Display nach oben in den Deckel, die Kameraausbuchtung muss in die entsprechende Vertiefung passen.

Nimm einen Gegenstand etwa von der Größe des iPhones, aber höher als die Seitenwände des Deckels. Lege ihn auf die Oberseite des iPhones und beschwere ihn mit einigen schweren Gegenständen.

Lasse das Gewicht mindestens dreißig Minuten lang wirken, je leichter die Gegenstände sind, desto länger. Im Idealfall lasse es so die ganze Nacht liegen.

Lege das iPhone mit dem Display nach unten auf eine weiche flache Oberfläche.

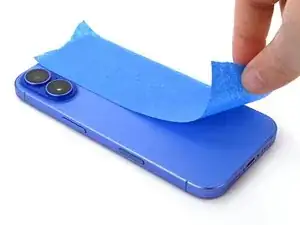

Bringe Klebeband auf der Rückseite an, um sie vor Kratzern zu schützen.

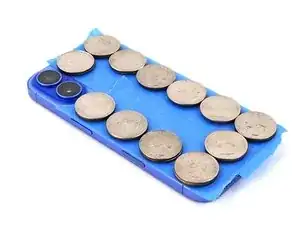

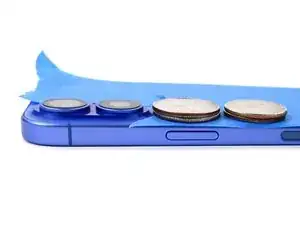

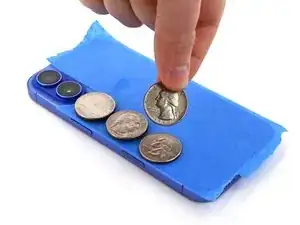

Platziere zwei Lagen von Münzen oder ähnlichen Objekten um den Rand des Rückseitenglases.

Verteile die Münzen gleichmäßig und achte darauf, dass sie mindestens so hoch wie die Kameraausbuchtung sind.

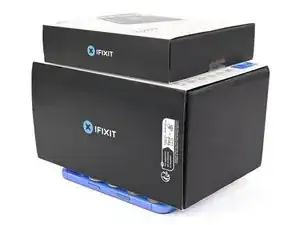

Lege einen schweren Gegenstand, z.B. einen Bücherstapel auf dein iPhone.

Lasse das Gewicht mindestens dreißig Minuten lang wirken. Je leichter es ist, umso länger solltest du es liegen lassen, im Idealfall über Nacht.

Nimm einen Pentalobe Schraubendreher und drehe die beiden Schrauben links und rechts von der Ladebuchse wieder hinein.
