iPhone 16 Plus 5G mmWave Antenne tauschen

Geschrieben von: Nick Schultz

Kommentare: 1

iPhone 16 Plus 5G mmWave Antenne tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie die 5G mmWave Antenne im iPhone 16 Plus ausgetauscht wird. Diese Antenne gibt es nur in den USA iPhone 16 Plus Modellen (A3081 und A3082).

Wenn dein iPhone Verbindungsprobleme hat, WiFi aber noch funktioniert, musst du vielleicht die 5G mmWave Antenne austauschen.

Um die Reparatur abzuschließen, benötigst du Klebestreifen für die Glasrückseite und die Antenne. Für die Antenne kannst du dünnes, doppelseitiges Klebeband anstatt eines speziell zugeschnittenen Klebebands verwenden.

Werkzeuge

Ersatzteile

Tesa 61395 Tape

Schritt 1

Entlade den Akku auf unter 25%. Ein geladener Lithium-Ionen-Akku ist ein Sicherheitsrisiko.
Trenne alle Kabel vom Smartphone ab.
Halte die Einschalttaste und die beiden Lautstärketasten gedrückt. Wische dann am Display zum Ausschalten nach rechts.

Wilson Demosthène

Demosthène Wilson -

Schritt 2

Wenn dein Display stark gesplittert ist, dann überkleben es mit überlappenden Streifen Paketband. So bist du geschützt und die Demontage geht leichter.
Achte darauf, dass am unteren Rand des Displays eine glatte Fläche entsteht, die groß genug für einen Saugheber ist.

Schritt 3

Wenn du ein Plektrum zu tief einschiebst, kann das Gerät beschädigt werden. Dieser Schritt zeigt, wie du eine Marke am Plektrum anbringen kannst, damit das nicht passiert.
Zeichne mit einem Permanentmarker 3 mm von der Spitze des Plektrums entfernt einen Strich.
Du kannst die anderen Ecken ebenfalls mit Strichen in verschiedenen Abständen markieren.
Du kannst auch eine Münze so mit einem Klebeband auf das Plektrum kleben, dass sie einen Abstand von 3 mm zur Spitze hat.

Schritt 4

Nimm einen P2 Pentalobe Schraubendreher und entferne die beiden 7,4 mm langen Schrauben links und rechts vom USB-C-Anschluss.

Schritt 5

Erwärme einen iOpener und lege ihn zwei Minuten lang auf die Unterkante der Glasrückseite.
Du kannst die Unterkante der Glasrückseite auch mit einem Haartrockner oder einem Heißluftgebläse erwärmen, bis du sie kaum noch anfassen kannst.
Erwärme das Smartphone nicht weiter, der Akku ist sehr hitzeempfindlich.

Schritt 6

Bringe einen Saugheber an der Unterkante der Glasrückseite über dem USB-C-Anschluss an.
Ziehe den Saugheber fest und gleichmäßig nach oben, bis ein Spalt zwischen der Rückseite und dem Rahmen entstanden ist.
Setze ein Plektrum mit der Spitze in den Spalt ein.

Schritt 7

Sei beim Auftrennen des Klebers an der Glasrückseit an folgenden Stellen besonders vorsichtig:
Ein empfindliches Kabel verbindet die Glasrückseite mit dem iPhone direkt neben der Lauter-Taste. Hier darfst du das Plektrum nicht einsetzen, du könntest sonst das Kabel durchtrennen.
Es gibt mehrere Federkontakte rund um den Rand des Smartphones. Setze an diesem Stellen das Plektrum nicht tiefer als im Schritt beschrieben ein, damit diese Kontakte nicht verbogen werden.
Wenn die Federkontakte beschädigt wurden, dann biege sie behutsam mit einem Spudger oder einem Plektrum zurück, so dass sie auf die goldenen Kontaktflächen auf der Glasrückseite passen.

Schritt 8

Setze das Plektrum an der Unterkante nicht tiefer als 5 mm ein, damit die Federkontakte nicht beschädigt werden.
Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante hin und her.
Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 9

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante der Glasrückseite.
Du kannst die Glasrückseite auch mit einem Haartrockner oder einem Heißluftgebläse erwärmen, bis du sie kaum noch anfassen kannst.

Schritt 10

Schiebe das Plektrum um die untere rechte Ecke herum bis etwa zur Mitte der rechten Seite, bis es von einem Clip, der die Glasrückseite festhält, gestoppt wird.
Schneide nicht in der Nähe der Lautstärketasten, du könntest die Flachbandkabel zur Drahtlos-Ladespule/zum Blitz beschädigen.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 11

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Glasrückseite.
Du kannst die Glasrückseite auch mit einem Haartrockner oder einem Heißluftgebläse erwärmen, bis du sie kaum noch anfassen kannst.

Schritt 12

Setze ein zweites Plektrum in die Unterkante ein.
Schiebe das zweite Plektrum um die untere linke Ecke herum an der linken Seite entlang, um den Kleber aufzutrennen und die Metallclips zu lösen.
Du spürst es und hörst es, wenn sich die Metallclips lösen.
Lasse das Plektrum in der linken oberen Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 13

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante der Glasrückseite.
Du kannst die Glasrückseite auch mit einem Haartrockner oder einem Heißluftgebläse erwärmen, bis du sie kaum noch anfassen kannst.

Schritt 14

Setze das Plektrum an der Oberkante nicht tiefer als 3 mm ein, damit die Federkontakte nicht beschädigt werden.
Schiebe das Plektrum an der Oberkante entlang, dann um die obere rechte Ecke herum zur Lauter-Taste hin, um den Kleber aufzutrennen.
Du spürst es und hörst es, wenn sich die oberen beiden Metallclips lösen.

Schritt 15

Entferne die Glasrückseite noch nicht ganz, sie ist immer noch mit einem empfindlichen Flachbandkabel angeschlossen. In den nächsten Schritten siehst du, wie du es sicher ablösen kannst.
Wenn sich die Glasrückseite nicht leicht aufklappen lässt, dann gehe nochmals mit dem Plektrum rund um den Rand herum und kontrolliere, ob der Kleber oder die Clips sie noch irgendwo festhalten.
Eventuell musst du die Glasrückseite ein wenig anheben, bevor du sie ganz aufklappen und die Clips komplett ablösen kannst.
Klappe die Glasrückseite behutsam zu den Lautstärketasten hin auf.
Stütze die Glasrückseite auf einen sauberen und stabilen Gegenstand ab, um das Kabel zu schonen. Eine kleine Schachtel ist gut geeignet.
Entferne die Plektren.

Schritt 16

Nimm einen Tri-Point Y000 Schraubendreher und entferne die drei Schrauben, mit denen die untere Steckerabdeckung befestigt ist:
Zwei 1,2 mm lange Schrauben
Eine 1,0 mm lange Schraube

Schritt 17

Fasse die untere Steckerabdeckung mit einer Pinzette oder deinen Fingern und entferne sie.

Schritt 18

Heble den Druckstecker des Akkus mit der Spudgerspitze hoch und trenne ihn ab.
Richte den Stecker beim Zusammenbau sorgfältig über seinem Anschluss aus und drücke ihn mit der Fingerspitze erst auf einer, dann auf der anderen Seite fest, bis er einrastet. Wende keine Gewalt an. Wenn es schwer geht, dann richte ihn nochmals aus und versuche es erneut.

Schritt 19

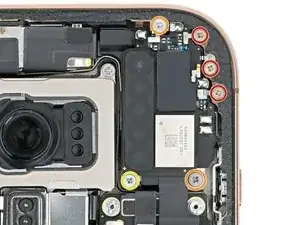

Nimm einen Tri-Point Y000 Schraubendreher und entferne die vier Schrauben, mit denen die obere Steckerabdeckung befestigt ist:
Zwei 1,0 mm lange Schrauben
Eine 1,2 mm lange Schraube
Eine 1,6 mm lange Schraube

Schritt 20

Fasse die obere Steckerabdeckung mit einer Pinzette oder deinen Fingern und entferne sie.

Schritt 21

Heble den Druckstecker der Glasrückseite mit der Spudgerspitze hoch und trenne ihn ab.

Schritt 22

Hebe die Glasrückseite vom Rahmen ab und entferne sie.
Beim Zusammenbau:
Jetzt ist ein günstiger Zeitpunkt, um die Reparatur ausgiebig zu testen, bevor du das Smartphone wieder zuklebst. Verbinde den Akku und die Glasrückseite, schalte das iPhone zeitweise an und kontrolliere, ob alles richtig funktioniert. Schalte es wieder aus und beende den Zusammenbau.
Diese Anleitung hilft, den Kleber wieder anzubringen und die Glasrückseite zu befestigen.

Schritt 23

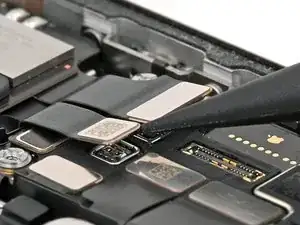

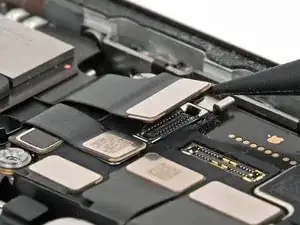

Heble den Druckstecker der 5G mmWave Antenne mit der Spudgerspitze hoch und trenne ihn ab.

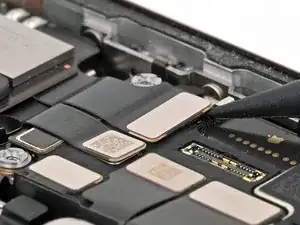

Fasse die schwarze Zuglasche an der unteren rechten Kante der 5G mmWave Antenne mit einer Pinzette.

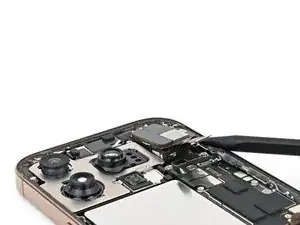

Ziehe den elastischen Klebestreifen langsam und gleichmäßig unter einem flachen Winkel heraus. Lasse ihm Zeit, damit er sich unter der Antenne ausdehnen und ablösen kann.
Um den Klebestreifen besser festzuhalten, kannst du ihn um die Spitze der Pinzette wickeln.

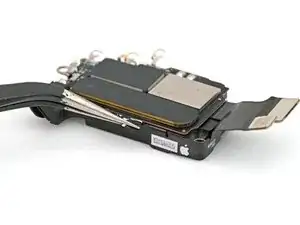

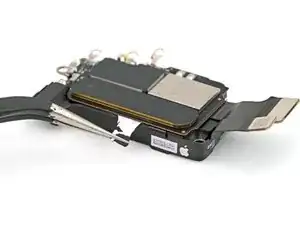

Wenn der Klebestreifen abreißt, dann versuche ihn mit der Pinzette zu fassen und weiter herauszuziehen.

Schritt 27

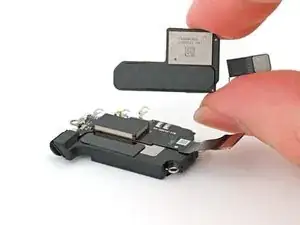

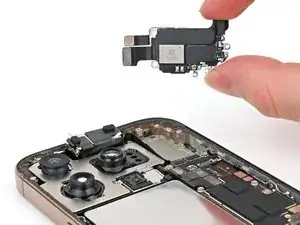

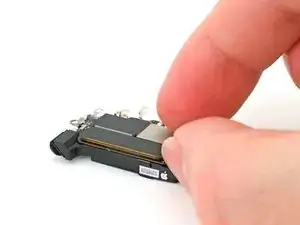

Hebe die Antenne vom Ohrhörer-Lautsprecher ab und entferne sie.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundsätzlichen Lösungen, ansonsten findest du in unserem iPhone 16 Plus Forum Hilfe bei der Fehlersuche.
