iPhone 16 Plus Ohrhörer-Lautsprecher tauschen

Trenne alle Kabel vom Smartphone ab.

Halte die Einschalttaste und die beiden Lautstärketasten gedrückt. Wische dann am Display zum Ausschalten nach rechts.

Wenn dein Display stark gesplittert ist, dann überkleben es mit überlappenden Streifen Paketband. So bist du geschützt und die Demontage geht leichter.

Zeichne mit einem Permanentmarker 3 mm von der Spitze des Plektrums entfernt einen Strich.

Nimm einen P2 Pentalobe Schraubendreher und entferne die beiden 7,7 mm langen Schrauben links und rechts vom USB-C-Anschluss.

Erwärme einen iOpener und lege ihn zwei Minuten lang auf die Unterkante der Glasrückseite.

Bringe einen Saugheber an der Unterkante der Glasrückseite über dem USB-C-Anschluss an.

Ziehe den Saugheber fest und gleichmäßig nach oben, bis ein Spalt zwischen der Rückseite und dem Rahmen entstanden ist.

Setze ein Plektrum mit der Spitze in den Spalt ein.

Ein empfindliches Kabel verbindet die Glasrückseite mit dem iPhone direkt neben der Lauter-Taste. Hier darfst du das Plektrum nicht einsetzen, du könntest sonst das Kabel durchtrennen.

Es gibt mehrere Federkontakte rund um den Rand des Smartphones. Setze an diesem Stellen das Plektrum nicht tiefer als im Schritt beschrieben ein, damit diese Kontakte nicht verbogen werden.

Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante hin und her.

Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante der Glasrückseite.

Schiebe das Plektrum um die untere rechte Ecke herum bis etwa zur Mitte der rechten Seite, bis es von einem Clip, der die Glasrückseite festhält, gestoppt wird.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Glasrückseite.

Setze ein zweites Plektrum in die Unterkante ein.

Schiebe das zweite Plektrum um die untere linke Ecke herum an der linken Seite entlang, um den Kleber aufzutrennen und die Metallclips zu lösen.

Lasse das Plektrum in der linken oberen Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante der Glasrückseite.

Schiebe das Plektrum an der Oberkante entlang, dann um die obere rechte Ecke herum zur Lauter-Taste hin, um den Kleber aufzutrennen.

Klappe die Glasrückseite behutsam zu den Lautstärketasten hin auf.

Stütze die Glasrückseite auf einen sauberen und stabilen Gegenstand ab, um das Kabel zu schonen. Eine kleine Schachtel ist gut geeignet.

Entferne die Plektren.

Entferne die beiden 1,3 mm langen Y000 Schrauben, mit denen die mittlere Steckerabdeckung befestigt ist.

Schiebe die Abdeckung mit den Fingern oder einer stumpfen Pinzette zur linken Kante des iPhones hin und löse ihren Haken aus dem Schlitz im Logic Board.

Entferne die Abdeckung.

Heble den Druckstecker des Akkus mit der Spudgerspitze hoch und trenne ihn ab.

Heble den Druckstecker der Drahtlos-Ladespule mit der Spudgerspitze hoch und trenne ihn ab.

Hebe die Glasrückseite vom Rahmen ab und entferne sie.

Jetzt ist ein günstiger Zeitpunkt, um die Reparatur ausgiebig zu testen, bevor du das Smartphone wieder zuklebst. Verbinde den Akku und die Glasrückseite, schalte das iPhone zeitweise an und kontrolliere, ob alles richtig funktioniert. Schalte es wieder aus und beende den Zusammenbau.

Diese Anleitung hilft, den Kleber wieder anzubringen und die Glasrückseite zu befestigen.

Entferne die vier Schrauben, mit denen die obere Steckerabdeckung befestigt ist:

Zwei 1,4 mm lange Kreuzschlitzschrauben

Eine 3,5 mm lange Kreuzschlitzschraube

Eine 1,0 mm lange Y000 Tri-Point Schraube

Entferne die obere Steckerabdeckung mit einer Pinzette oder deinen Fingern.

Heble den Druckstecker der 5G mmWave Antenne mit der Spudgerspitze hoch und trenne ihn ab.

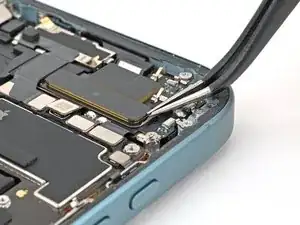

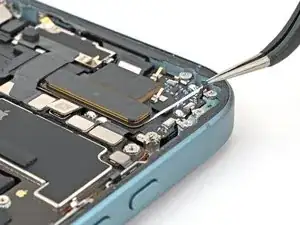

Fasse die schwarze Zuglasche an der unteren rechten Kante der 5G mmWave Antenne mit einer Pinzette.

Ziehe den elastischen Klebestreifen langsam und gleichmäßig unter einem flachen Winkel heraus. Lasse ihm Zeit, damit er sich unter der Antenne ausdehnen und ablösen kann.

Wenn der Klebestreifen abreißt, dann versuche ihn mit der Pinzette zu fassen und weiter herauszuziehen.

Hebe die Antenne vom Ohrhörer-Lautsprecher ab und entferne sie.

Entferne den alten Kleber von der Oberseite des Ohrhörer-Lautsprechers und der Rückseite der Antenne mit einer Pinzette oder deinen Fingern.

Schiebe die neue Antenne unter die Kabel der Frontkamera und achte darauf, dass ihr Kabel in dem Kanal über dem Logic Board verläuft.

Schließe den Druckstecker der Antenne an. Drücke die Antenne am Ohrhörer-Lautsprecher fest.

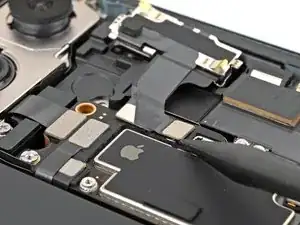

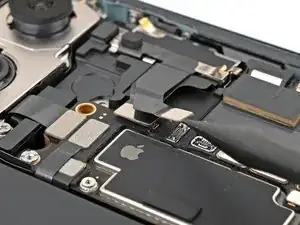

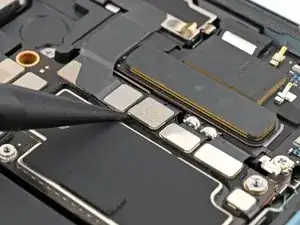

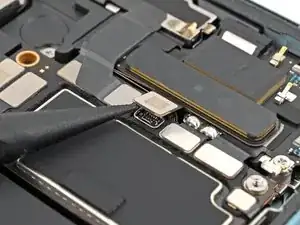

Heble den Druckstecker des Ohrhörer-Lautsprechers mit der Spudgerspitze hoch und trenne ihn ab.

Entferne die sieben Kreuzschlitzschrauben, mit denen der Ohrhörer-Lautsprecher befestigt ist:

Eine 2,1 mm lange Schraube

Eine 2,0 m lange Schraube

Zwei 1,7 mm lange Schrauben

Drei 1,35 mm lange Schrauben

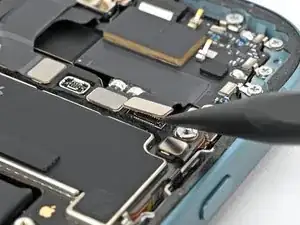

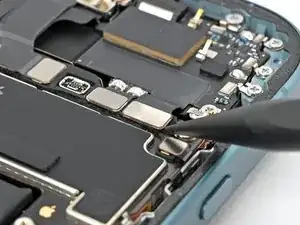

Heble die beiden Druckstecker der Frontkameras mit der Spudgerspitze hoch und trenne sie ab.

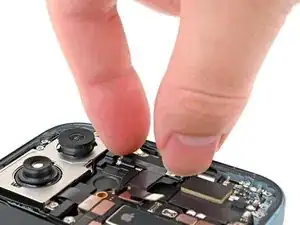

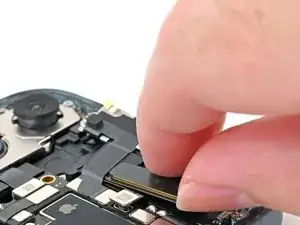

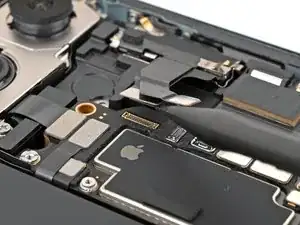

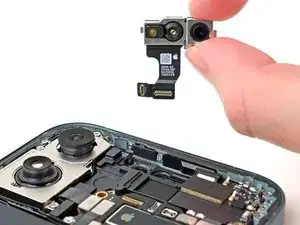

Entferne die Frontkameraeinheit.

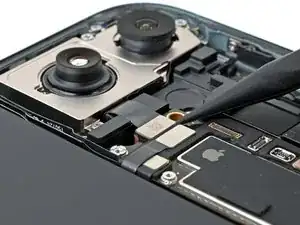

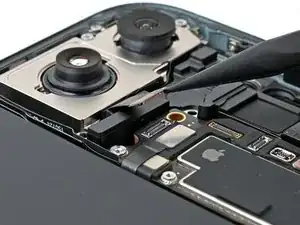

Heble den Druckstecker der Rückkamera in der linken Ecke des Logic Boards mit der Spudgerspitze hoch und trenne ihn ab.

Setze einen Spudger mit dem flachen Ende nahe beim Ausschnitt für die Frontkamera unter die Oberkante des Ohrhörer-Lautsprechers.

Heble den Ohrhörer-Lautsprecher nach oben, um ihn aus dem rechteckigen Ausschnitt oben am Rahmen zu lösen.

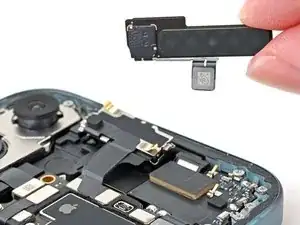

Entferne den Ohrhörer-Lautsprecher.
