Einleitung
Diese Anleitung zeigt, wie die Rückkameraeinheit im iPhone 16 Plus ausgetauscht wird.
Wenn deine Fotos unscharf oder verrauscht sind, oder die Entfernung nicht mehr richtig eingestellt wird, müssen die Kameras möglicherweise ausgetauscht werden. Wenn diese Probleme bei der Frontkamera (Selfiekamera) auftreten, dann folge stattdessen dieser Anleitung.
Die Ultraweitwinkel- und Telekamera sind zu einer Einheit zusammengefasst. Diese Einheit ist mit dem Logic Board gekoppelt. Wenn du sie austauschen willst, musst du nach der Reparatur Apples Repair Assistant verwenden, damit die Kameras fehlerfrei funktionieren.
Um die Reparatur abzuschließen, benötigst du Ersatzklebestreifen für die Glasrückseite.
-
-
Trenne alle Kabel vom Smartphone ab.
-
Halte die Einschalttaste und die beiden Lautstärketasten gedrückt. Wische dann am Display zum Ausschalten nach rechts.
-
-
-
Wenn dein Display stark gesplittert ist, dann überkleben es mit überlappenden Streifen Paketband. So bist du geschützt und die Demontage geht leichter.
-
-
-
Zeichne mit einem Permanentmarker 3 mm von der Spitze des Plektrums entfernt einen Strich.
-
-
-
Nimm einen P2 Pentalobe Schraubendreher und entferne die beiden 7,7 mm langen Schrauben links und rechts vom USB-C-Anschluss.
-
-
-
Bringe einen Saugheber an der Unterkante der Glasrückseite über dem USB-C-Anschluss an.
-
Ziehe den Saugheber fest und gleichmäßig nach oben, bis ein Spalt zwischen der Rückseite und dem Rahmen entstanden ist.
-
Setze ein Plektrum mit der Spitze in den Spalt ein.
-
-
-
Ein empfindliches Kabel verbindet die Glasrückseite mit dem iPhone direkt neben der Lauter-Taste. Hier darfst du das Plektrum nicht einsetzen, du könntest sonst das Kabel durchtrennen.
-
Es gibt mehrere Federkontakte rund um den Rand des Smartphones. Setze an diesem Stellen das Plektrum nicht tiefer als im Schritt beschrieben ein, damit diese Kontakte nicht verbogen werden.
-
-
-
Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante hin und her.
-
Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Schiebe das Plektrum um die untere rechte Ecke herum bis etwa zur Mitte der rechten Seite, bis es von einem Clip, der die Glasrückseite festhält, gestoppt wird.
-
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Setze ein zweites Plektrum in die Unterkante ein.
-
Schiebe das zweite Plektrum um die untere linke Ecke herum an der linken Seite entlang, um den Kleber aufzutrennen und die Metallclips zu lösen.
-
Lasse das Plektrum in der linken oberen Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-
Schiebe das Plektrum an der Oberkante entlang, dann um die obere rechte Ecke herum zur Lauter-Taste hin, um den Kleber aufzutrennen.
-
-
-
Klappe die Glasrückseite behutsam zu den Lautstärketasten hin auf.
-
Stütze die Glasrückseite auf einen sauberen und stabilen Gegenstand ab, um das Kabel zu schonen. Eine kleine Schachtel ist gut geeignet.
-
Entferne die Plektren.
-
-
-
Entferne die beiden 1,3 mm langen Y000 Schrauben, mit denen die mittlere Steckerabdeckung befestigt ist.
-
-
-
Schiebe die Abdeckung mit den Fingern oder einer stumpfen Pinzette zur linken Kante des iPhones hin und löse ihren Haken aus dem Schlitz im Logic Board.
-
Entferne die Abdeckung.
-
-
-
Heble den Druckstecker der Drahtlos-Ladespule mit der Spudgerspitze hoch und trenne ihn ab.
-
-
-
Hebe die Glasrückseite vom Rahmen ab und entferne sie.
-
Jetzt ist ein günstiger Zeitpunkt, um die Reparatur ausgiebig zu testen, bevor du das Smartphone wieder zuklebst. Verbinde den Akku und die Glasrückseite, schalte das iPhone zeitweise an und kontrolliere, ob alles richtig funktioniert. Schalte es wieder aus und beende den Zusammenbau.
-
Diese Anleitung hilft, den Kleber wieder anzubringen und die Glasrückseite zu befestigen.
-
-
-
Entferne die vier Schrauben, mit denen die obere Steckerabdeckung befestigt ist:
-
Zwei 1,4 mm lange Kreuzschlitzschrauben
-
Eine 3,5 mm lange Kreuzschlitzschraube
-
Eine 1,0 mm lange Y000 Tri-Point Schraube
-
-
-

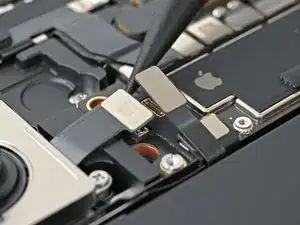

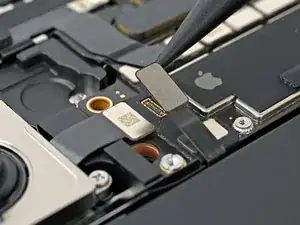

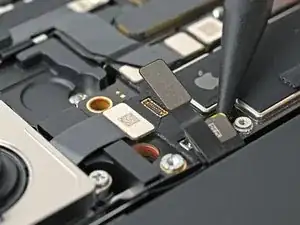

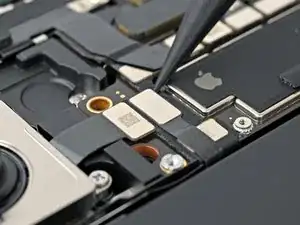

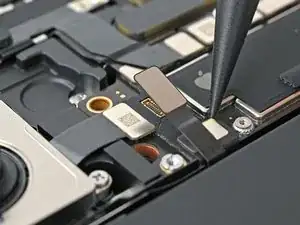

Links und unter dem Stecker der Kamerataste/Einschalttaste sind zwei Druckstecker für die Rückkameras. Trenne sie ab.
-
-
-

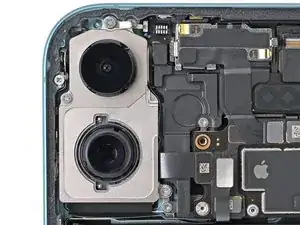

Entferne die drei Kreuzschlitzschrauben, mit denen die Rückkameras befestigt sind:
-
Eine 3,2 mm lange Schraube
-
Eine 4,7 mm lange Schraube
-
Eine 2,4 mm lange Schraube
-
-
-

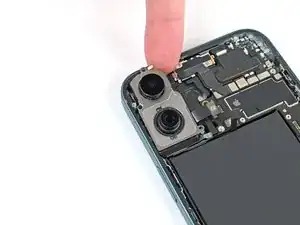

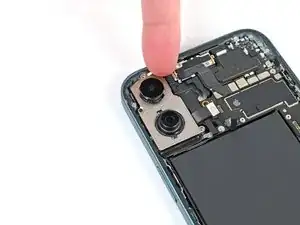

Heble die Oberkante der Rückkameras mit einem Spudger oder deiner Fingerspitze soweit nach oben, bis du sie mit den Fingern fassen kannst.
-
-
-

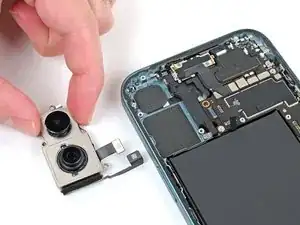

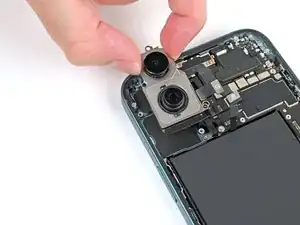

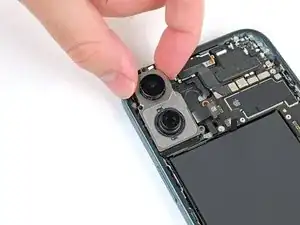

Hebe die Kameras gerade nach oben, ziehe sie dann zur Oberkante des Smartphones hin und entferne sie.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
Eine originale Rückkameraeinheit von Apple kannst du mit Apples Repair Assistant neu kalibrieren: gehe zu Settings → General → About → Parts & Service History, tippe auf Restart & Finish Repair und folge den Anweisungen auf dem Display.
Entsorge deinen Elektromüll sachgerecht.
