iPhone 16 Pro Max Ladebuchse tauschen

Geschrieben von: Arthur Shi
  • Kommentare: 0
iPhone 16 Pro Max Ladebuchse tauschen

Schwierigkeitsgrad

Mittel

Schritte

4

Zeitaufwand

1 - 3 Stunden

Einleitung

Diese Anleitung zeigt, wie die Ladebuchse am iPhone 16 Pro Max ausgetauscht wird.

Wenn sich die Ladebuchse löse anfühlt, dein iPhone Probleme beim ladenzoder den Verbindungen hat, muss vielleicht nur die Ladebuchse ausgetauscht werden.

Bevor du die Reparatur anfängst, versuch zuerst, die Ladebuchse zu reinigen. Vielleicht ist die Buchse garnicht kaputt, sondern nur verschmutzt.

Um die Reparatur abzuschließen, benötigst du passenden Kleber für die Glasrückseite.

  1. FbCfvNUMQ4t3QhRI
    FbCfvNUMQ4t3QhRI
    546mX3gkoKJ4d6QL
    S6Fq6NrQlsK5Fch1

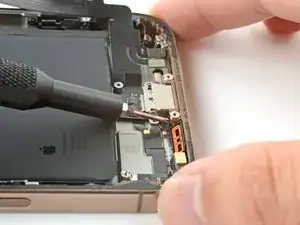

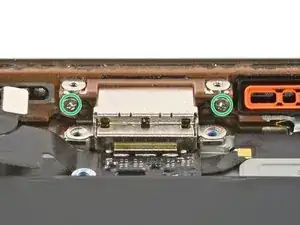

    • Entferne die beiden 3,3 mm langen Kreuzschlitzschrauben, mit denen die Ladebuchse am Rahmen befestigt ist.

    • Diese Schrauben sitzen sehr eng und es ist schwer, an sie heranzukommen. Führe den Schraubendreher so flach wie möglich, achte aber darauf, nicht auf den Akku zu drücken.

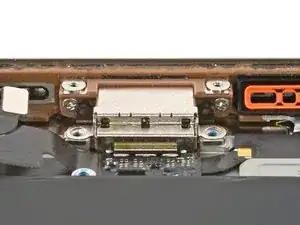

    • Wenn du die Ladebuchse wieder einbaust, drehe zeitweise die beiden äußeren Pentalobe P2 Schrauben ein, damit die Buchse richtig sitzt. Wenn sie richtig ausgerichtet ist, schraube sie mit ihren Kreuzschlitzschrauben wieder fest.

    • Entferne danach die Pentalobe Schrauben, sonst wird der Einbau der Glasrückseite blockiert.

  2. 3ULopuAglmYtIi4Q
    3ULopuAglmYtIi4Q
    knfXAXogMlBOjjt4
    jBH2qFQDt2WkTMNe

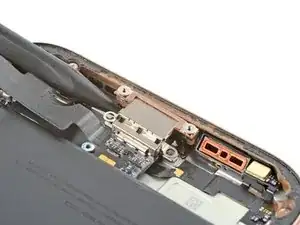

    • Die Ladebuchse ist mit einer Dichtung gegen die Unterseite des Rahmens abgedichtet. Diese Dichtung steckt hinter zwei Vorsprüngen, die verhindern, dass du die Buchse vom Rahmen wegziehen kannst.

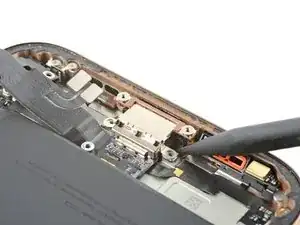

    • Setze einen Spudger mit der Spitze unter eine Seite der Ladebuchse.

    • Heble vorsichtig nach oben, löse die Dichtung ab und hebe die Buchse nach oben.

    • Heble an der anderen Seite, bis die Ladebuchse ganz frei ist.

  3. vvJKqudS4B6i5wFo

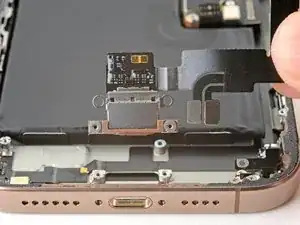

    • Entferne die Ladebuchse.

  4. 1n6cpdEj2DErkBo1
    1n6cpdEj2DErkBo1
    OhwxFPKvlk4qXqte
    JMVkgLfDUWau5qUc

    • Beachte beim Zusammenbau:

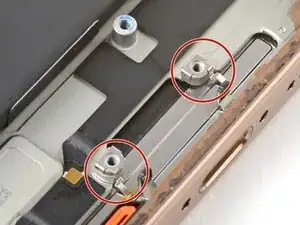

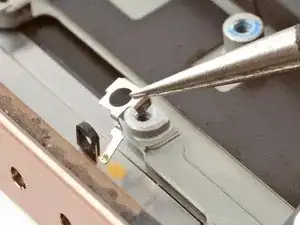

    • An den Schraubenpfosten unter der Ladebuchse sind Erdungsclips. Achte darauf, dass sie richtig sitzen. Die Clips müssen zur Unterseite des iPhones hin zeigen.

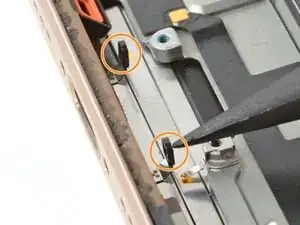

    • Achte darauf, dass die beiden schwarzen Spitzen aufrecht nach oben zeigen. Wenn sie beim Ausbau der Ladebuchse verbogen wurden, dann biege sie mit der Spudgerspitze wieder zurecht.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundsätzlichen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
