iPhone 16 Pro Taptic Engine tauschen

Trenne alle Kabel vom Smartphone ab.

Halte die Einschalttaste und die beiden Lautstärketasten gedrückt. Wische dann am Display zum Ausschalten nach rechts.

Wenn dein Display stark gesplittert ist, dann überkleben es mit überlappenden Streifen Paketband. So bist du geschützt und die Demontage geht leichter.

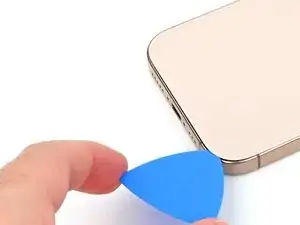

Zeichne mit einem Permanentmarker 3 mm von der Spitze des Plektrums entfernt einen Strich.

Nimm einen P2 Pentalobe Schraubendreher und entferne die beiden 7,4 mm langen Schrauben links und rechts vom USB-C-Anschluss.

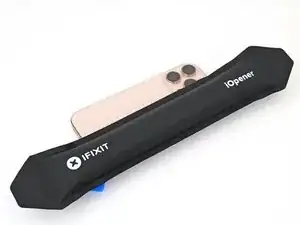

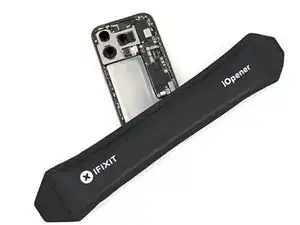

Erwärme einen iOpener und lege ihn zwei Minuten lang auf die Unterkante der Glasrückseite.

Bringe einen Saugheber an der Unterkante der Glasrückseite über dem USB-C-Anschluss an.

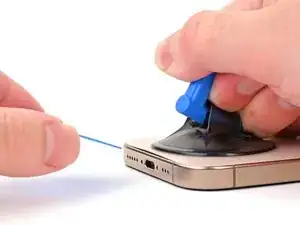

Ziehe den Saugheber fest und gleichmäßig nach oben, bis ein Spalt zwischen der Rückseite und dem Rahmen entstanden ist.

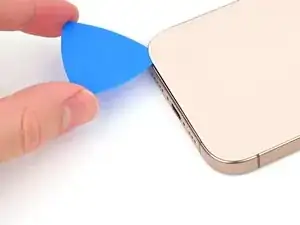

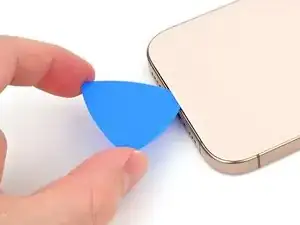

Setze ein Plektrum mit der Spitze in den Spalt ein.

Ein empfindliches Kabel verbindet die Glasrückseite mit dem iPhone direkt neben der Lauter-Taste. Hier darfst du das Plektrum nicht einsetzen, du könntest sonst das Kabel durchtrennen.

Es gibt mehrere Federkontakte rund um den Rand des Smartphones. Setze an diesem Stellen das Plektrum nicht tiefer als im Schritt beschrieben ein, damit diese Kontakte nicht verbogen werden.

Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante hin und her.

Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

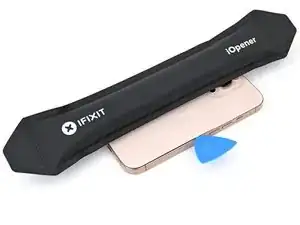

Lege einen erwärmten iOpener zwei Minuten lang auf die rechte Kante der Glasrückseite.

Schiebe das Plektrum um die untere rechte Ecke herum bis etwa zur Mitte der rechten Seite, bis es von einem Clip, der die Glasrückseite festhält, gestoppt wird.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

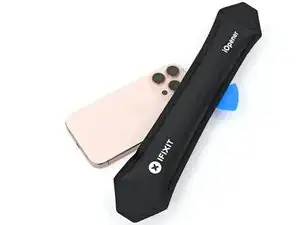

Lege einen erwärmten iOpener zwei Minuten lang auf die linke Kante der Glasrückseite.

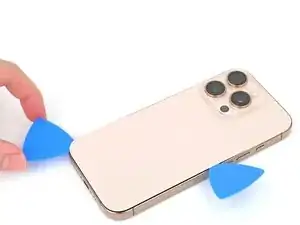

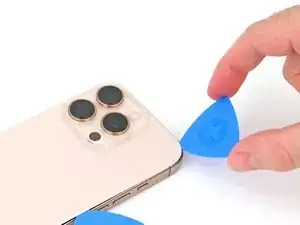

Setze ein zweites Plektrum in die Unterkante ein.

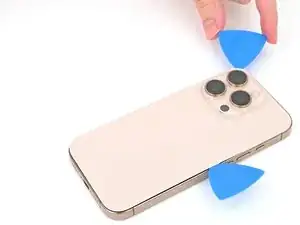

Schiebe das zweite Plektrum um die untere linke Ecke herum an der linken Seite entlang, um den Kleber aufzutrennen und die Metallclips zu lösen.

Lasse das Plektrum in der linken oberen Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante der Glasrückseite.

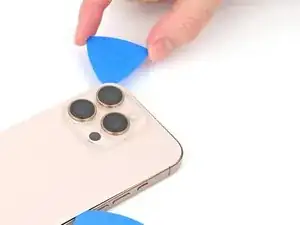

Schiebe das Plektrum an der Oberkante entlang, dann um die obere rechte Ecke herum zur Lauter-Taste hin, um den Kleber aufzutrennen.

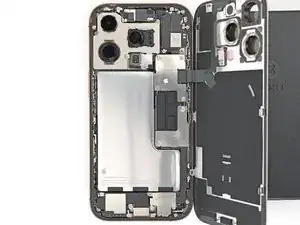

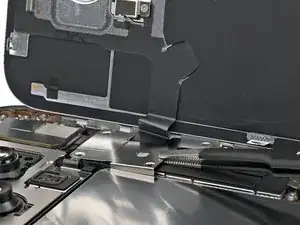

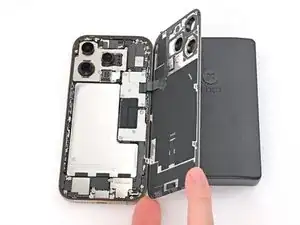

Klappe die Glasrückseite behutsam zu den Lautstärketasten hin auf.

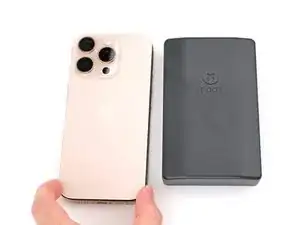

Stütze die Glasrückseite auf einen sauberen und stabilen Gegenstand ab, um das Kabel zu schonen. Eine kleine Schachtel ist gut geeignet.

Entferne die Plektren.

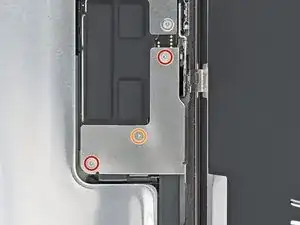

Nimm einen Tri-Point Y000 Schraubendreher und entferne die drei Schrauben, mit denen die untere Steckerabdeckung befestigt ist:

Zwei 1,2 mm lange Schrauben

Eine 1,0 mm lange Schraube

Fasse die untere Steckerabdeckung mit einer Pinzette oder deinen Fingern und entferne sie.

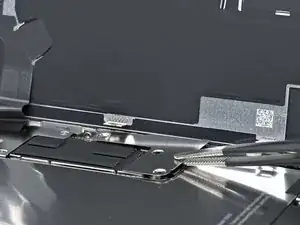

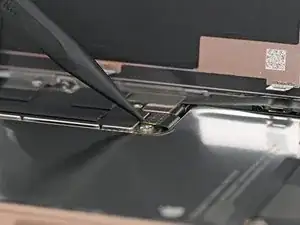

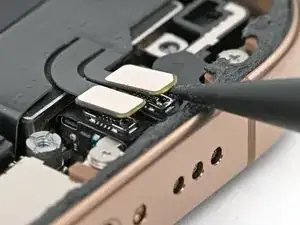

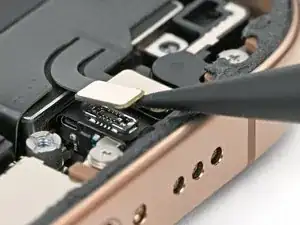

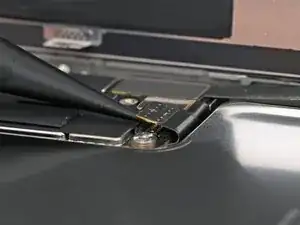

Heble den Druckstecker des Akkus mit der Spudgerspitze hoch und trenne ihn ab.

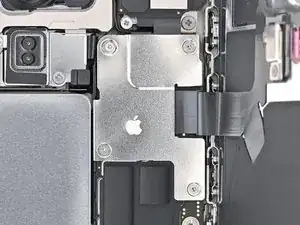

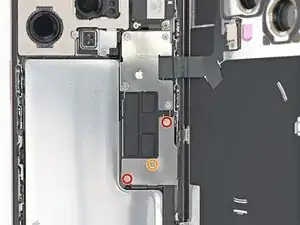

Nimm einen Tri-Point Y000 Schraubendreher und entferne die vier Schrauben, mit denen die obere Steckerabdeckung befestigt ist:

Zwei 1,0 mm lange Schrauben

Eine 1,2 mm lange Schraube

Eine 1,6 mm lange Schraube

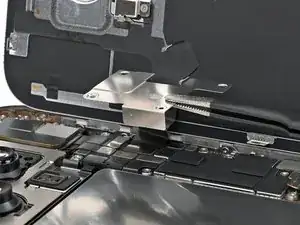

Fasse die obere Steckerabdeckung mit einer Pinzette oder deinen Fingern und entferne sie.

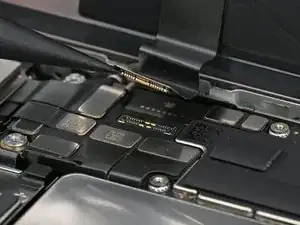

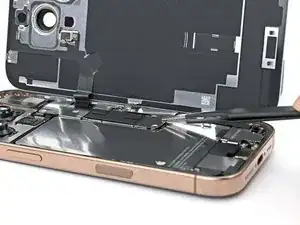

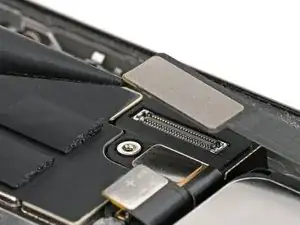

Heble den Druckstecker der Glasrückseite mit der Spudgerspitze hoch und trenne ihn ab.

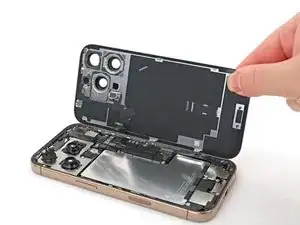

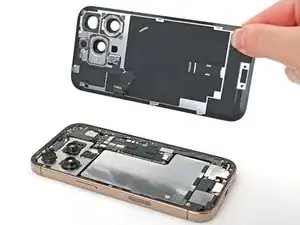

Hebe die Glasrückseite vom Rahmen ab und entferne sie.

Jetzt ist ein günstiger Zeitpunkt, um die Reparatur ausgiebig zu testen, bevor du das Smartphone wieder zuklebst. Verbinde den Akku und die Glasrückseite, schalte das iPhone zeitweise an und kontrolliere, ob alles richtig funktioniert. Schalte es wieder aus und beende den Zusammenbau.

Diese Anleitung hilft, den Kleber wieder anzubringen und die Glasrückseite zu befestigen.

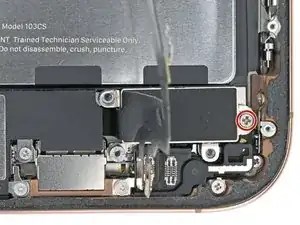

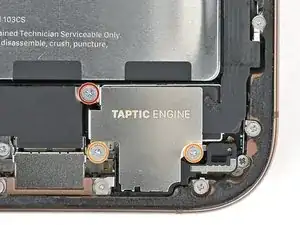

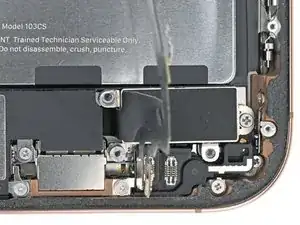

Entferne die drei Kreuzschlitzschrauben, mit denen die Abdeckung der Taptic Engine befestigt ist:

Eine 3,0 mm lange Schraube

Zwei 1,7 mm lange Schrauben

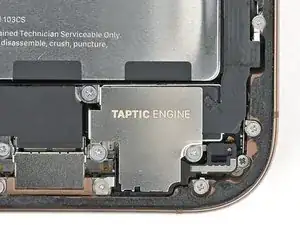

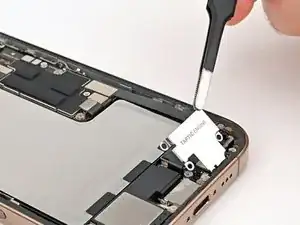

Hebe die Abdeckung der Taptic Engine an der Oberkante mit einer Pinzette oder deinen Fingern hoch.

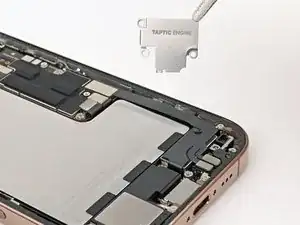

Wenn sich die Abdeckung an der Unterkante gelöst hat, kannst du die Abdeckung der Taptic Engine entfernen.

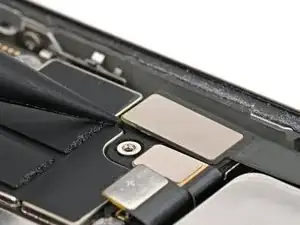

Heble das Kabel der unteren Baugruppe mit der Spudgerspitze hoch und trenne es vom Logic Board ab.

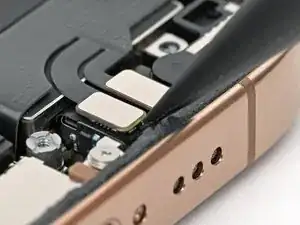

Heble die beiden Stecker bei der unteren rechten Ecke des Rahmens mit der Spudgerspitze hoch und trenne sie ab.

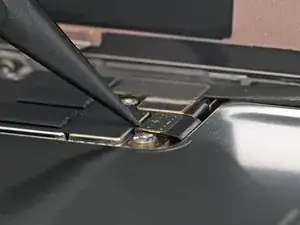

Entferne die 1,0 mm Tri-Point Y000 Schraube, mit der das Kabel der unteren Baugruppe befestigt ist:

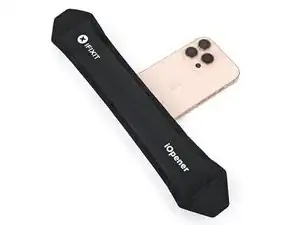

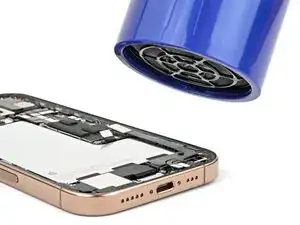

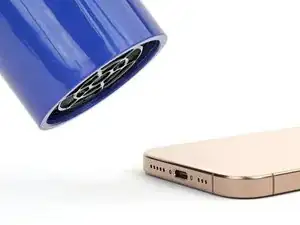

Erwärme das Kabelstück zur unteren Baugruppe über der Taptic Engine mit einem iOpener oder Haartrockner so lange, bis du es kaum noch anfassen kannst.

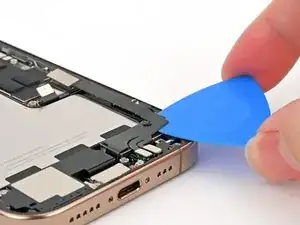

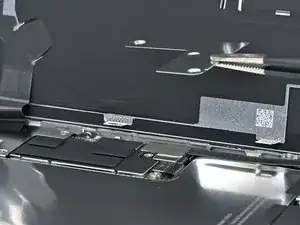

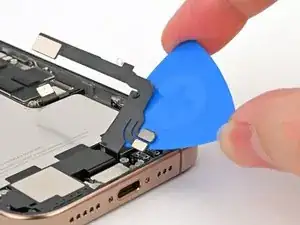

Schiebe ein Plektrum unter dem Kabel zur unteren Baugruppe entlang und trenne es von der Taptic Engine ab.

Biege das Kabel vorsichtig aus dem Weg um an die Taptic Engine heranzukommen.

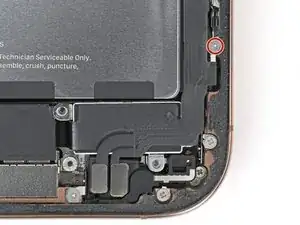

Entferne die 1,9 mm lange Kreuzschlitzschraube von der Taptic Engine.

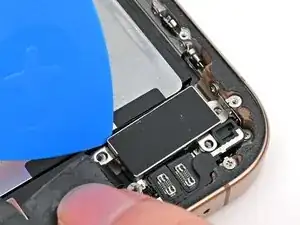

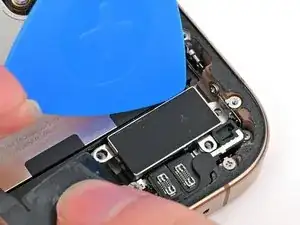

Schiebe die Spitze eines Plektrums an der Oberkante der Taptic Engine entlang, um den daran befestigten Dämpfungsstreifen aus Kunststoff zu lösen.

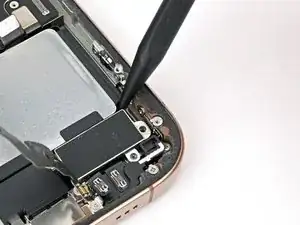

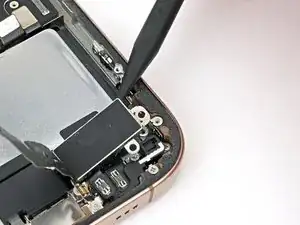

Heble die Taptic Engine mit der Spudgerspitze hoch.

Entferne die Taptic Engine.
