iPhone 16e zerlegen

Geschrieben von: REWA
  • Kommentare: 1
iPhone 16e zerlegen

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

Keine Schätzung

Einleitung

Apple hat der iPhone 16 Reihe das iPhone 16e zugefügt, das mit einem größeren Akku, dem A18 Chip und einem günstigeren Preis ausgestattet ist. REWA Tech führte einen Teardown durch , um festzustellen, ob es wirklich sein Geld wert ist.

iPhone 16e Auseinanderbau

  1. KSKTRD1GTaoT2mr6
    KSKTRD1GTaoT2mr6
    5IECJSM5HF1XynTq

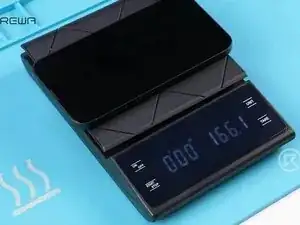

    • Das iPhone 16e wiegt 166,1 Gramm, es ist damit leichter als andere iPhone 16 Modelle und viele andere moderne Smartphones.

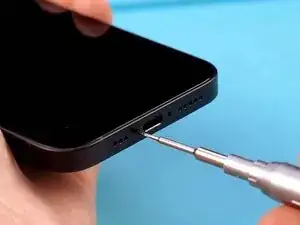

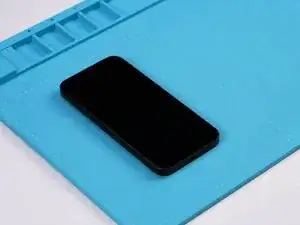

  2. IH1vjOCIkGujbYVS
    IH1vjOCIkGujbYVS
    iPytyGYX2eK1JDVS
    QJfcOpQhMeiMJE1L

    • Entferne die beiden Pentalobe Schrauben unten am Gerät.

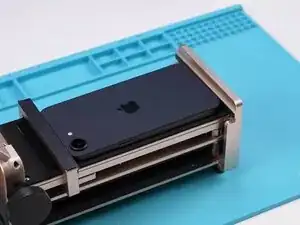

    • Lege das Smartphone auf eine Heizmatte, um den Kleber der Rückabdeckung aufzuweichen.

    • Nimm ein geeignetes Werkzeug und erzeuge damit einen Spalt zwischen dem Mittelrahmen und der Rückabdeckung.

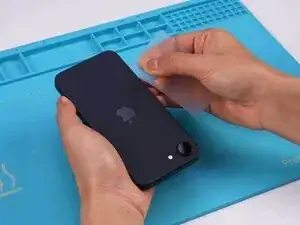

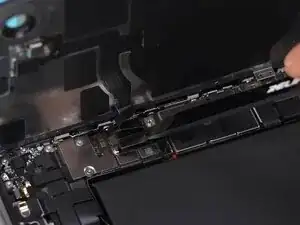

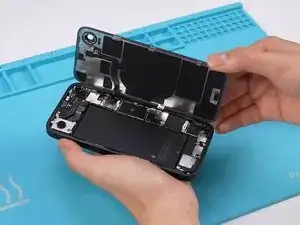

  3. ONmXgEYKXjgEKFuG
    ONmXgEYKXjgEKFuG
    TNBnjd34ivXwvadX
    cTrJnkuoKH43hCtg

    • Setze ein Plektrum in den Spalt ein und schiebe es rund um das Gerät herum.

    • Klappe die Rückabdeckung nach oben auf.

    • Trenne das Akkukabel und das Kabel zur Drahtlos-Ladespule ab. Entferne die Rückabdeckung.

    • Im Inneren sieht das 15e sehr ähnlich wie das iPhone 15 aus.

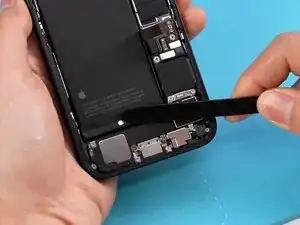

  4. kZUKOBuCckF5UhBp
    kZUKOBuCckF5UhBp
    3ywQRtbhUgjEjLco
    kjdOMOses66XKpnK

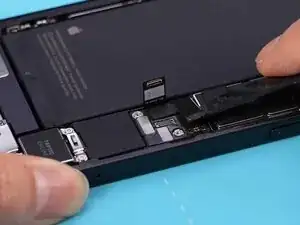

    • Trenne zuerst das Kabel unten am SIM-Karteneinschub ab.

    • Am Akku gibt es keine Zuglaschen, stattdessen wird ein spezieller Kleber verwendet, der sich löst, wenn eine Spannung angelegt wird.

    • Wie Apple mitteilt lässt der neue innere Aufbau des iPhone 16e mehr Platz für einen größeren Akku. Die kleinere Kamera schafft den nötigen Raum.

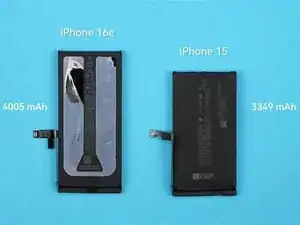

    • Das iPhone 16e hat einen Akku mit 4005 mAh, er ist größer und hat mehr Kapazität als der des iPhone 15.

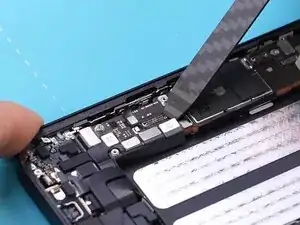

  5. 1fWS6vn3QRhFoBXp
    1fWS6vn3QRhFoBXp
    sypnrdnQuPxHMJKm
    l2oTfVolAkelUVJX

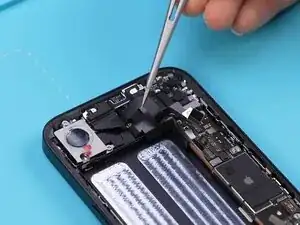

    • Trenne das Flachbandkabel ab.

    • Entferne den SIM-Karteneinschub.

    • Entferne die Frontkameraeinheit.

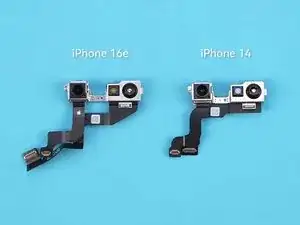

    • Die Frontkamera des iPhone 16e ist im Wesentlichen die gleiche wie die des iPhone 14, da es kein Dynamic Island gibt.

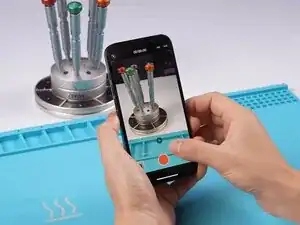

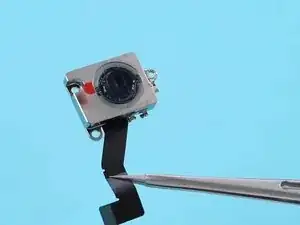

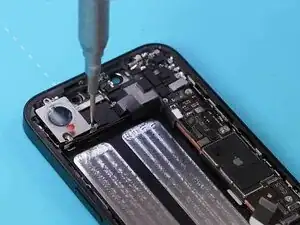

  6. UjNm6Swle6V3NinQ
    UjNm6Swle6V3NinQ
    OqfJSVyoLFIPivoS
    5ZZCMCI6CvfyJKLl

    • Entferne die Schrauben, mit denen die Rückkamera befestigt ist.

    • Das iPhone 16e verfügt über einen 48 Megapixel-Sensor und ein zweifach Teleobjektiv.

    • Es gibt kein Weitwinkelobjektiv und kein LIDAR. Deswegen können keine Ultraweitwinkelbilder, keine Breitwandbilder, keine Panoramabilder oder Makros erstellt werden.

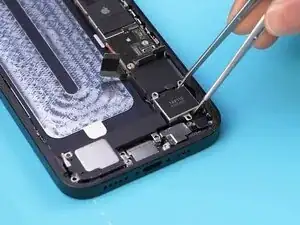

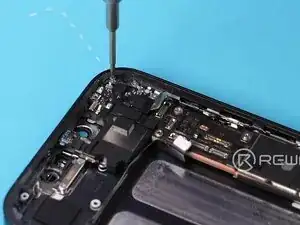

  7. VWGaB6LBZMAUKxOq
    VWGaB6LBZMAUKxOq
    GaCTVbwHowFeZSjN
    CupgjcGrVlihVWgM

    • Entferne die Schrauben und entferne den Ohrhörer-Lautsprecher.

    • Entferne die Taptic Engine und den Lautsprecher.

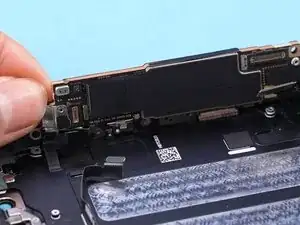

    • Entferne die Schrauben an der Hauptplatine und klappe sie hoch.

    • Beim iPhone 16e ist die Hauptplatine am Displaykabel und am Kabel zum Näherungssensor angeschlossen. Achte darauf, dass sie richtig abgetrennt werden.

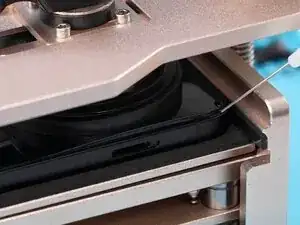

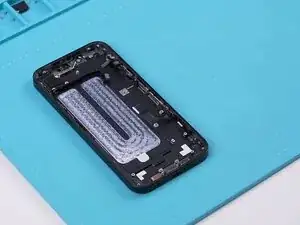

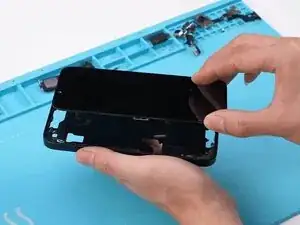

  8. yOELdOFJm4tFeFmg
    yOELdOFJm4tFeFmg
    FIRc2PwsIMh5UWdg
    ccYbh541uLbDkUM3

    • Entferne die Flachbandkabel zum SIM-Karteneinschub, zur Antenne und zur Ladebuchse, bevor du das Display ausbaust.

    • Lege das iPhone mit dem Display nach unten auf die Heizmatte.

    • Nimm ein geeignetes Werkzeug, z.B. einen Saugheber, um einen Spalt zwischen dem Mittelrahmen und dem Display zu erzeugen.

    • Setze ein Plektrum in den Spalt ein und schiebe es am Display entlang. Klappe das Display auf.

    • Das iPhone 16e ist mit einem 6,1 Zoll OLED Display ausgestattet. Es ist interessant, dass der Displaystecker der gleiche ist, wie beim iPhone 14. Wir haben das Display an ein iPhone 14 angeschlossen und es hat störungsfrei funktioniert. Sie sind offensichtlich kompatibel.

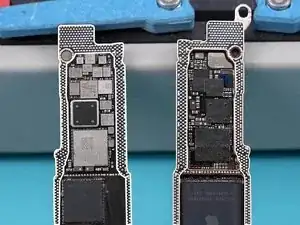

  9. oVbGEOdlvZq2XJSX
    oVbGEOdlvZq2XJSX
    fkHjRkAyPXWsBM2O
    DIaEfmt1M5XMdQys

    • Erwärme die Hauptplatine und löse sie ab.

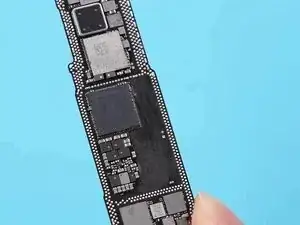

    • In der mittleren Schicht sind die Lötpads breiter und die Bauteile weniger dicht. Dadurch ist der Herstellungsprozess einfacher.

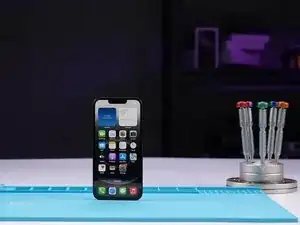

    • Der A18 Chip macht eine Reparatur der CPU schwieriger, da er tiefer eingebettet ist. Der C1 Chip von Apple ist das erste eigene Mobilfunk-Modem mit 4nm Baseband Technik und 7nm Transceiver Technik. Es soll das bisher effizienteste Modem in einem iPhone sein und sorgt so für eine besonders lange Akkulaufzeit.
