iPod Shuffle der 2. Generation Hauptplatinen-Baugruppe tauschen

Geschrieben von: Andrew Bookholt
  • Kommentare: 5
iPod Shuffle der 2. Generation Hauptplatinen-Baugruppe tauschen

Schwierigkeitsgrad

Mittel

Schritte

10

Zeitaufwand

Keine Schätzung

Einleitung

Benutze diese Anleitung, um die Hauptplatinen-Baugruppe aus deinem iPod Shuffles auszubauen. Die Hauptplatinen-Baugruppe beinhaltet die Hauptplatine, den Kopfhöreranschluss und den Akku.

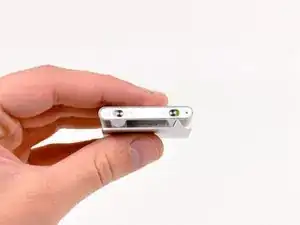

  1. yu3R6ctSdYjnKKbU

    • Stelle sicher, dass der Shuffle wie gezeigt ausgeschaltet ist, bevor du anfängst.

    Why is that button green ?!

    Edit : I think he put the button the wrong way.

    Gabriel-Science -

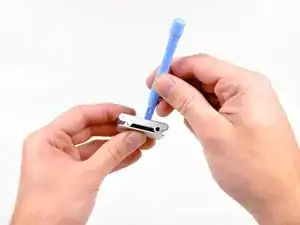

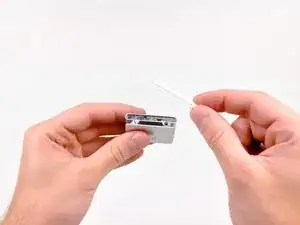

  2. olvqPkbJWOhi2g6a
    olvqPkbJWOhi2g6a
    qSBrUYcPtlmKn6BA

    • Benutze die Kante deines iPod-Öffnungswerkzeugs, um die Kunststoffabdeckung auf der Seite des Shuffle mit der Kopfhörerbuchse abzuhebeln.

    • Entferne die Kunststoffabdeckung und lege sie zur Seite.

    Make sure to insert the tool right between the plastic cover and the steel cover. If you go too deep, you will pry the steel cover and bend it. The plastic cover is taped to the steel one with some low force glue.

    Tug -

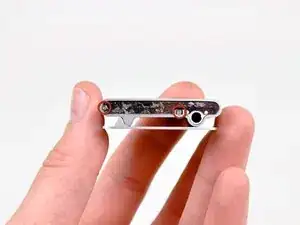

  3. nffFKTnWPCsHobTt

    • Entferne die beiden Kreuzschlitzschrauben an der Seite mit der Kopfhörerbuchse.

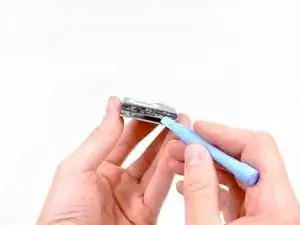

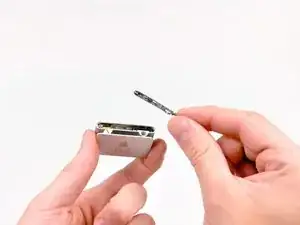

  4. qBvayWrKREDhA4ot
    qBvayWrKREDhA4ot
    f4HYBEoLT2AKnTGm

    • Entferne mit der Kante eines iPod-Öffnungswerkzeugs die Metallabdeckung an der Seite mit der Kopfhörerbuchse.

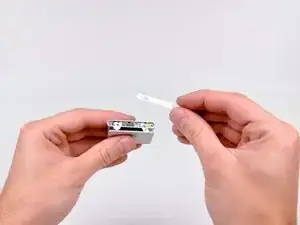

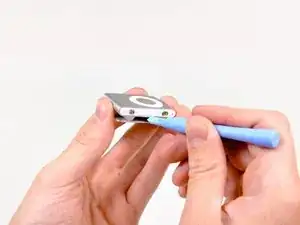

  5. 3NK3TnFAUCiHRQsX
    3NK3TnFAUCiHRQsX
    p3DwX42N2l2sDF6F

    • Heble mit der Kante eines iPod-Öffnungswerkzeugs die Kunstsoffabdeckung an der Tastenseite des iPods ab.

    • Entferne die Kunststoffabdeckung und lege sie zur Seite.

    The On-Off switch here is turn around. Usually it is green when the iPod is turned on.

    Nils Kober -

    The plastic cover has small clips at either edge in the middle and alongside the button. Put the iPod opening tool in about a third of the way in from either end to avoid breaking the clips.

    Daniel Foster -

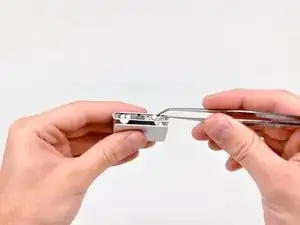

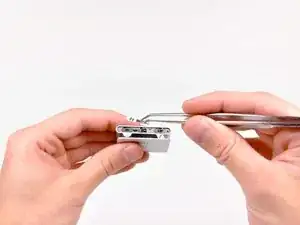

  6. GZymyU1WiYZHWNkj
    GZymyU1WiYZHWNkj
    fHgqlQwQf5fI4eDw

    • Entferne den Hold- und den Shuffleschieber mit einer Pinzette.

    Thanks for this great instruction. Little note: Not important for the function, but contrary to the images the green side of the on/off-slider originally must point in the opposite (inner) direction.

    Martin -

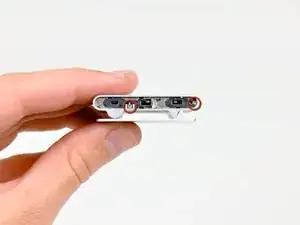

  7. awgEW6YLvkEesK1o

    • Entferne die beiden Kreuzschlitzschrauben an der Tastenseite des Shuffle.

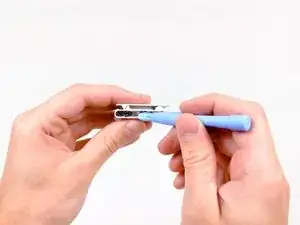

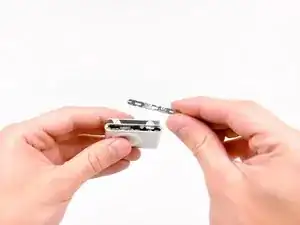

  8. V1UvFgLfwAEj2p3A
    V1UvFgLfwAEj2p3A
    dSHoHWk5lMud4Su6

    • Entferne mit der Kante eines iPod-Öffnungswerkzeugs die Metallabdeckung an der Tastenseite des Shuffle.

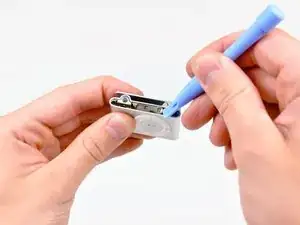

  9. p3gTWTx1yxSsuRmo

    • Heble mit der Kante eines iPod-Öffnungswerkzeugs die Metallplatte an der Seite mit der Kopfhörerbuchse ein wenig aus der Rille im Gehäuse.

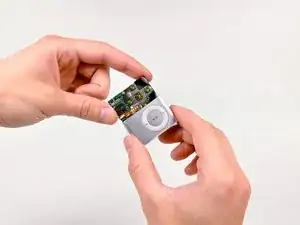

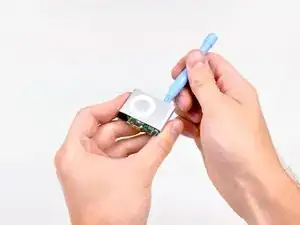

  10. SIIe1uGoCXT3ZtVd
    SIIe1uGoCXT3ZtVd
    hVIbeX2pftDmGJQE

    • Drücke mit dem iPod-Öffnungswerkzeugs die Logic Board Einheit soweit aus dem Gehäuse, dass du sie an den Kanten fassen kannst.

    • Ziehe die Logic Board Einheit aus dem Gehäuse heraus.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge dieser Anleitung in umgekehrter Reihenfolge.
