Einleitung
Hält der Akku seine Ladung nicht mehr? Tausche ihn aus! (Lötkenntnisse erforderlich)
Werkzeuge
Ersatzteile
-
-
Stecke das kleine Kunststofföffnungswerkzeug in die Naht zwischen der Kunststoffanzeigetafel und der Metallrückwand. Die abgewinkelte Kante sollte zur Metallrückwand zeigen.
-
Halte das Werkzeug an Ort und Stelle, sobald es innen verkeilt ist und die beiden Paneele getrennt sind.
-
-
-
Stecke das große Öffnungswerkzeug in die rechte Seite des iPod, wobei der Rand des Werkzeugs auf die Metallrückseite zeigt.
-
Vergrößere vorsichtig den vorhandenen Spalt, indem du das große Öffnungswerkzeug wackeln und nach rechts bewegst.
-
Fahre damit fort, bis die rechte Seite des iPod locker ist.
-
-
-
Wechsele zur anderen Seite des iPod.
-
Befolge das gleiche Verfahren wie im vorherigen Schritt, um die sieben Clips loszulassen, die die Bedienfelder an Ort und Stelle halten.
-
Sobald die Panels auf dieser Seite getrennt sind, kann die Rückseite vom Rest des iPod getrennt werden.
-
-
-
Hebe die Rückwand vorsichtig mit den Fingern an.
-
Die Vorder- und Rückseite des iPod sollten nun vollständig getrennt sein.
-
-
-
Drehe den iPod um 180°, so dass er wie im Bild gezeigt liegt.
-
Setze den Spudger sorgfältig zwischen Akku und Display ein. Unter dem Akku verlaufen Kabel, du musst deshalb langsam hebeln.
-
-
-
Entferne die goldfarbene Antenne mit einem Spudger (oder deinen Fingernägeln). Die Antenne verbiegt sich leicht, drücke deswegen nicht so fest. Setze die Antenne beim Zusammenbau zuerst ein, bevor du die Antennenplatinen einbaust.
-
Entferne den Stecker auf der linken Seite mit einem Spudger.
-
Entferne die beiden Kreuzschlitzschrauben.
-
-
-
Die Antennenschleife muss hochgehebelt werden(sie ist festgeklebt). Verschiebe vorsichtig die Platine mit der Antennenschleife mit einem Öffnungswerkzeug oder einem Spudger. Die Platine ist mit einem dünnen Flachbandkabel an der Antennenelektronik angeschlossen. Diese Konstruktion aus zwei Platinen ist ziemlich fragil.
-
Hebe die beiden Platinen der Antenne zusammen hoch und löse das orangene Kabel vom Display ab.
-
-
-
Entferne das schwarze Klebeband mit einem Spudger. Darunter werden die zwei im Bild gezeigten Schrauben sichtbar.
-
Drehe die vier Kreuzschlitzschrauben heraus.
-
Trenne den schwarzen Stecker mit einem Spudger ab.
-
-
-
Löse das Logic Board an verschiedenen Seiten mit dem Spudger ab. Das Logic Board ist zusätzlich zu den im vorigen Schritt entfernten vier Schrauben festgeklebt.
-
-
-
Hebe das Logic Board (mit angeschlossenen Bauteilen) nach oben.
-
Schiebe den Spudger unter den kleinen Abschnitt des Logic Boards. Das Board sollte sich ablösen, wenn der Spudger an der anderen Seite angelangt ist.
-
-
-

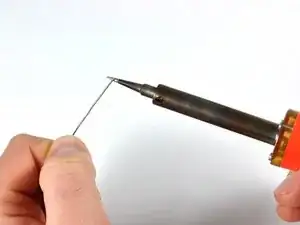

Lasse zuerst etwas Lötzinn auf der heißen Lötspitze schmelzen und reinige sie dann an einem feuchten Schwamm.
-
-
-

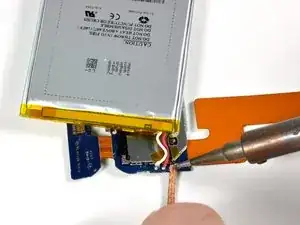

Lege die Entlötlitze auf eine der Lötstellen.
-
Drücke mit der heißen Lötspitze von oben auf die Litze über der Lötstelle.
-
Halte die Lötspitze solange auf der Entlötlitze, bis das Lötzinn von ihr aufgesaugt wird.
-
Wiederhole das Verfahren an den anderen Lötstellen.
-

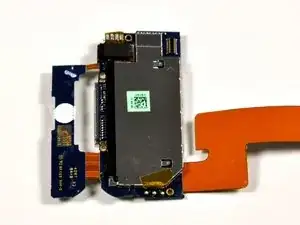

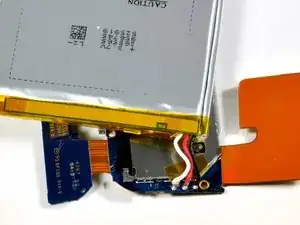

Hebe den alten Akku aus dem iPod heraus. Achte darauf, dass wirklich alle Lötstellen frei sind, bevor du die Kabel von der Platine wegziehst. Die Kabel sollten sich ohne große Widerstände abziehen lassen.
-
-
-

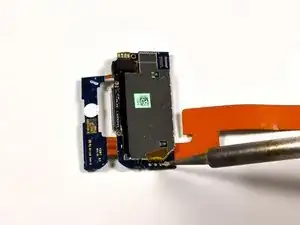

Platziere die Lötspitze auf den Metallkontakt und drücke etwas Lötzinn daran, bis es schmilzt und ein kleiner Tropfen auf den Kontakt läuft.
-
Entferne dann zuerst das Lötzinn und anschließend die Lötspitze.
-
-
-

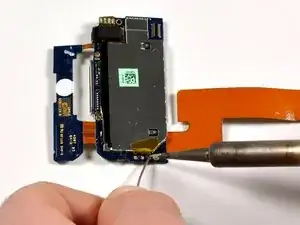

Platziere das Anschlusskabel des neuen Akkus auf der Lötstelle mit dem neuen Lötzinn.
-

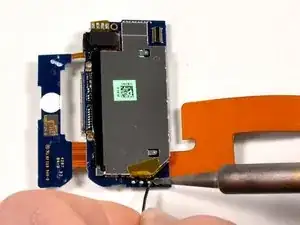

Halte die Lötspitze in das Lötzinn hinein, bis es schmilzt.
-
Schiebe den Draht des Kabels in die Mitte der flüssigen Lötstelle und ziehe dann den Lötkolben weg.
-
Führe das Gleiche an den anderen beiden Lötstellen durch, passe gut auf, dass du die Drähte nicht versehentlich verbindest.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
