why! N240BU Mainboard

Öffne zuerst den Riegel auf der rechten Seite.

Danach entferne den Akkumulator mit simultan geöffnetem Riegel auf der linken Seite.

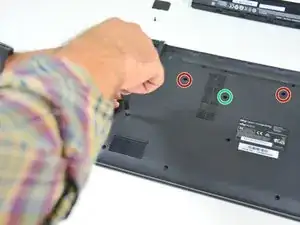

Löse die Schraube, die rot und grün umgeben sind.

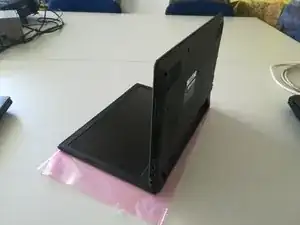

Stelle das Computer in der Lage des zweiten Bildes einschlagend eine Büroklammer in das Loch aus der Schraube, das grün umgeben ist, bis einen Klick.

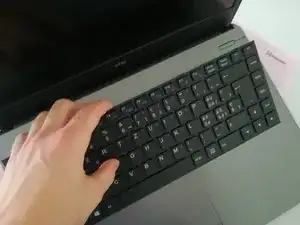

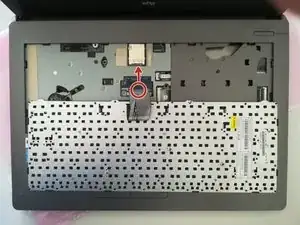

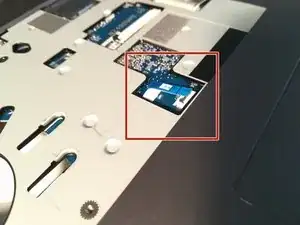

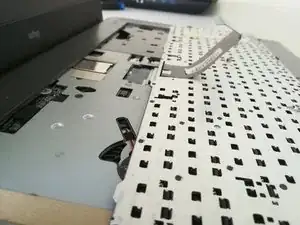

Hebe das Tastatur an.

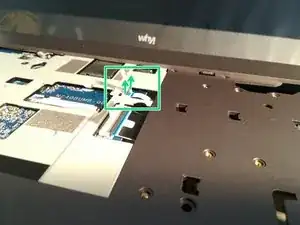

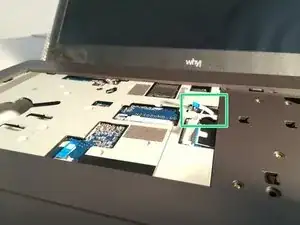

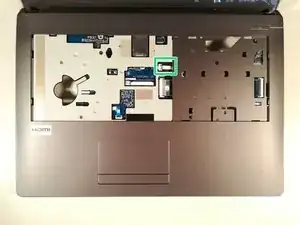

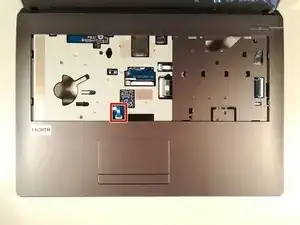

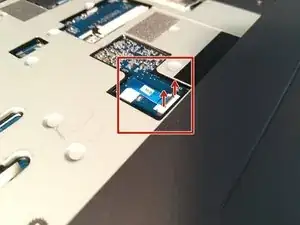

Entferne das Kabel, das rot umgeben ist, in Richtung des rotes Pfeil.

Orte zuerst die imitierte Speicherkarte.

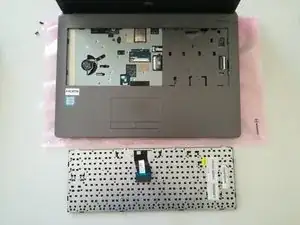

Danach entferne diese nachgeahmte Karte und lege auf deinem Arbeitsplatz ab.

Orte die 15 Schrauben die die untere Abdeckung des Computers festhalten.

Löse danach diese Schrauben und lege diese auf deinem Arbeitsplatz ab.

Löse danach die Befestigungen der unteren Abdeckung wie im Bild 3 dieses Schrittes dargestellt.

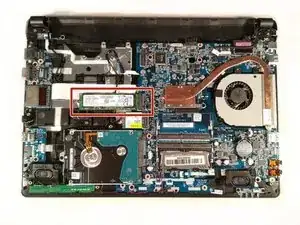

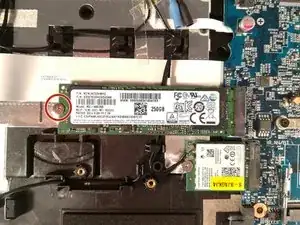

Löse die Schraube, die rot umgeben ist.

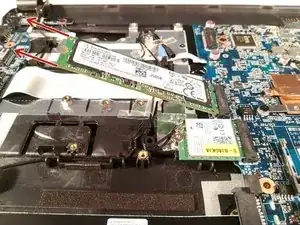

Ziehe die SSD Festplatte in Richtung der roten Pfeile.

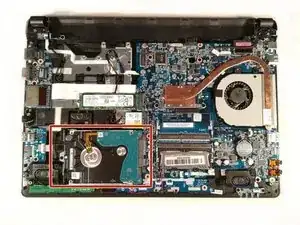

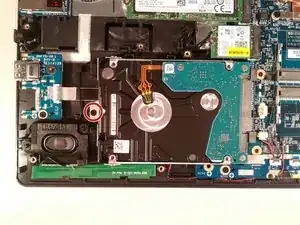

Löse die Schraube, die rot umgeben ist.

Hebe die HDD Festplatte an.

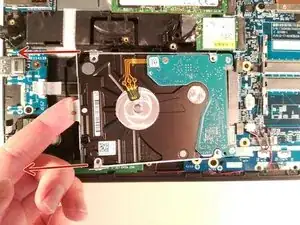

Ziehe die HDD Festplatte in Richtung der roten Pfeile.

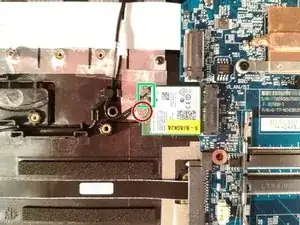

Löse die Schraube, die rot umgeben ist.

Entferne die beiden Kabel, die grün eingerahmt sind.

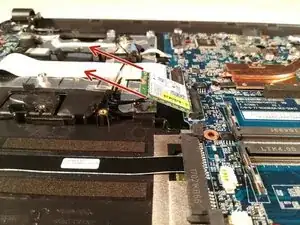

Ziehe die WLAN Karte.

Drücke die Beiden Spannungsfedern, die rot eingerahmt sind.

Ziehe das Speicharmodul in Richtung der roten Pfeile.

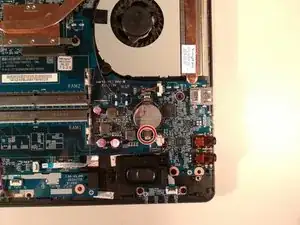

Drücke mit einem Schraubendreher den Ort, der rot eingerahmt ist, um die Basis aus dem BIOS Batterie zu verbreitern

Ziehe das BIOS Batterie

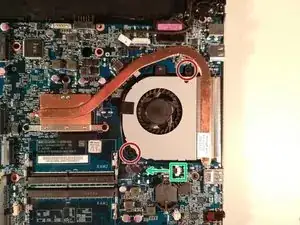

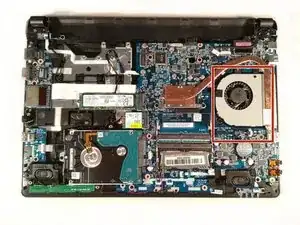

Löse die beiden Schraube, die rot umgeben sind.

Trenne das Kabel, das grün eingerahmt ist, in Richtung des grünes Pfeil.

Hebe das Ventilator an und entferne es

Öffne die Klappe, die das Kabel zurückbehält, das rot eingerahmt ist.

Entferne das Kabel, das rot eingerahmt ist.

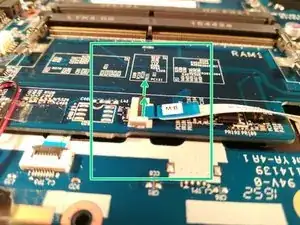

Öffne die Klappe, die das Kabel zurückbehält, das grün eingerahmt ist.

Entferne das Kabel, das grün eingerahmt ist.

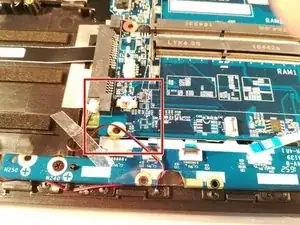

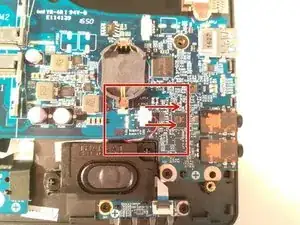

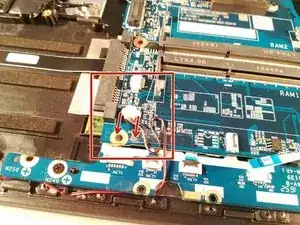

Entferne das Kabel, das rot eingerahmt ist, in Richtung der roten Pfeile.

Entferne das Kabel, das rot eingerahmt ist, in Richtung der grünen Pfeile.

Entferne das Kabel, das rot eingerahmt ist, in Richtung der roten Pfeile.

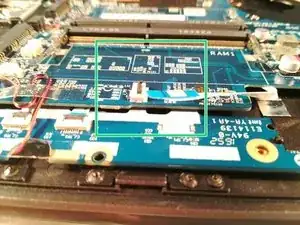

Öffne die schwarze Klappe, die das Kabel zurückbehält, das grün eingerahmt ist.

Entferne das Kabel, das grün eingerahmt ist.

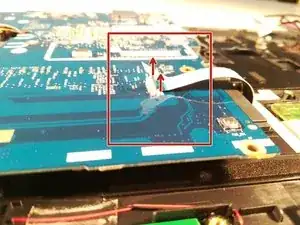

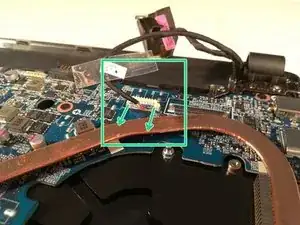

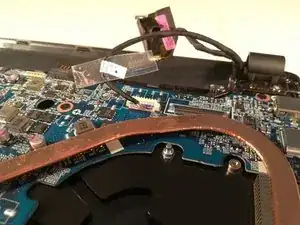

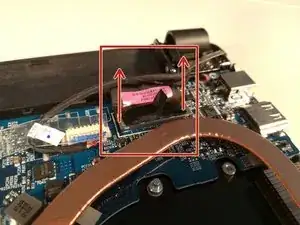

Entferne das Kabel, das rot eingerahmt ist, in Richtung der roten Pfeile.

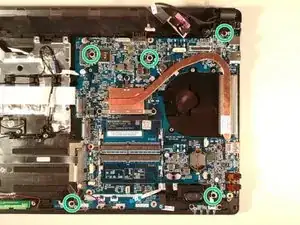

Löse die fünf Schraube, die grün umgeben sind.

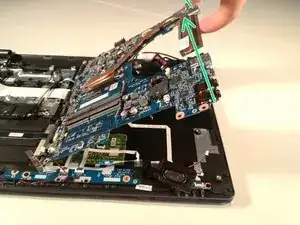

Hebe das Mainboard an, indem du es durch den Kühlkörper nimmst.

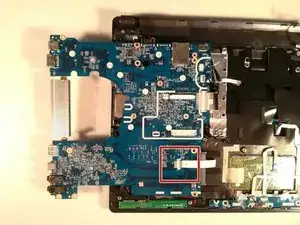

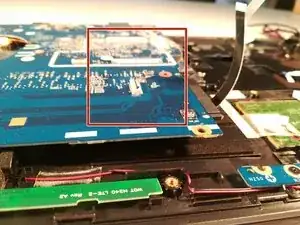

Öffne die Klappe, die das Kabel zurückbehält, das rot eingerahmt ist.

Entferne das Kabel, das rot eingerahmt ist.

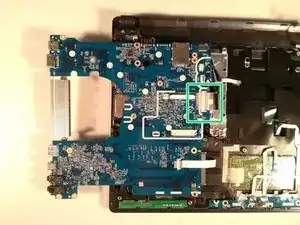

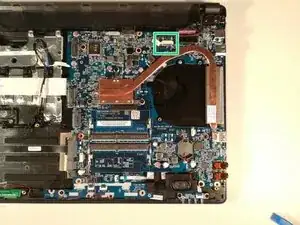

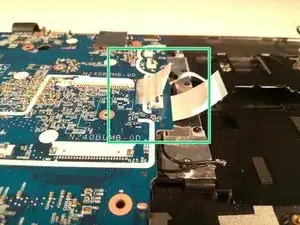

Öffne die Klappe, die das Kabel zurückbehält, das grün eingerahmt ist.

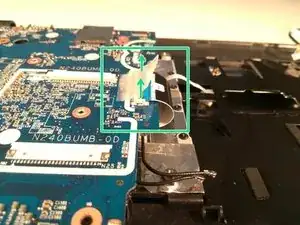

Entferne das Kabel, das grün eingerahmt ist.

Entferne das Mainboard aus dem Gehäuse.
