why! N240JU Mainboard Replacement

Öffne zuerst den Riegel auf der rechten Seite.

Danach entferne den Akkumulator mit simultan geöffnetem Riegel auf der linken Seite.

Orte zuerst die imitierte Speicherkarte.

Danach entferne diese nachgeahmte Karte und lege auf deinem Arbeitsplatz ab.

Orte die 15 Schrauben die die untere Abdeckung des Computers festhalten.

Löse danach diese Schrauben und lege diese auf deinem Arbeitsplatz ab.

Löse danach die Befestigungen der unteren Abdeckung wie im Bild 3 dieses Schrittes dargestellt.

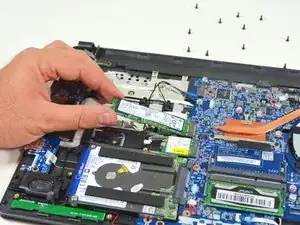

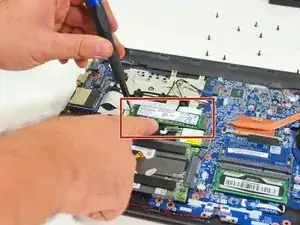

Orte die SSD M.2 Festplatte auf der Hauptplatine.

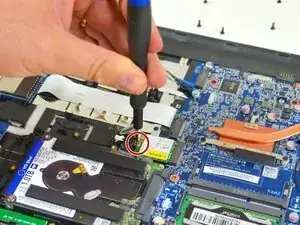

Löse nun deren Befestigungsschraube.

Schlussendlich ziehe die M.2 SSD Festplatte aus seinem Stecker heraus.

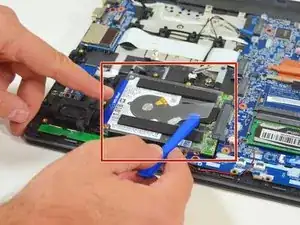

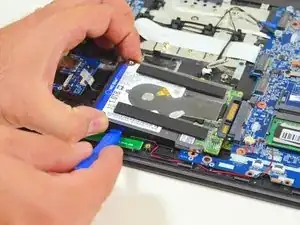

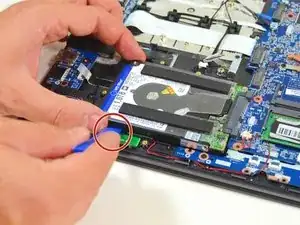

Orte zuerst die HDD Festplatte auf der Hauptplatine.

Hebe dann die Festplatte ein wenig an.

Schlussendlich ziehe die Festplatte aus seinem SATA Stecker heraus.

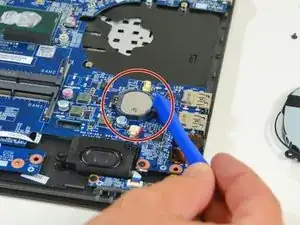

Orte zuerst die BIOS Batterie.

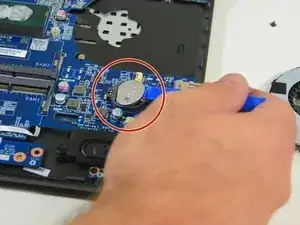

Danach hebe dann diese Batterie aus Ihrer Halterung heraus.

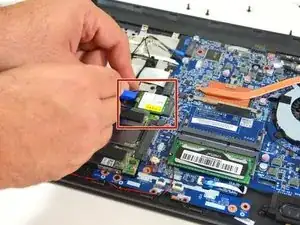

Löse sorgfältig die Antennen-Stecker MAIN und AUX.

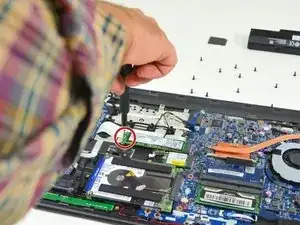

Löse die Befestigungsschraube mit dem Philips Schraubenzieher und ziehe die WLAN Karte aus seinem Stecker heraus.

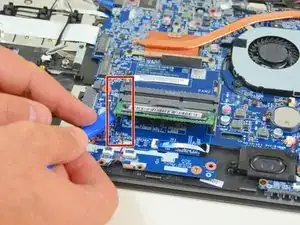

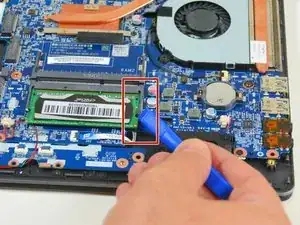

Orte und drücke die Spannungsfedern welche das Speichermodul befestigen auseinander (rechts).

Orte und drücke die Spannungsfedern welche das Speichermodul befestigen auseinander (links).

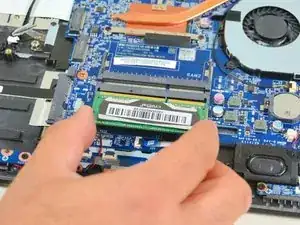

Ziehe nun das Speichermodul aus seinem Stecker heraus.

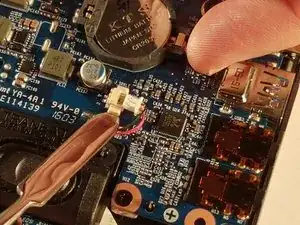

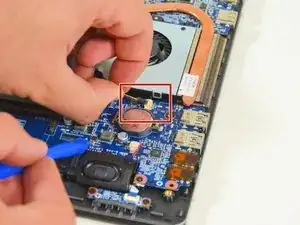

Ziehe zuerst das Speisungskabel des Ventilators aus seinem Stecker.

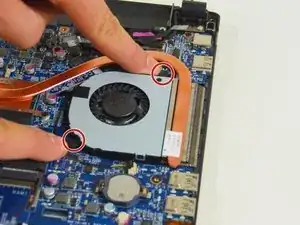

Löse danach die zwei Befestigungsschrauben.

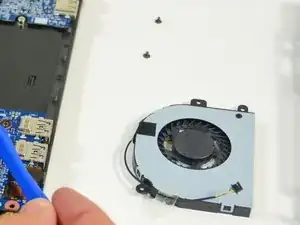

Entferne schlussendlich den Ventilator und lege ihn auf deinen Arbeitsplatz.

Löse die Schraube, die rot und grün umgeben sind.

Stelle das Computer in der Lage des zweiten Bildes einschlagend eine Büroklammer in das Loch aus der Schraube, das grün umgeben ist, bis einen Klick.

Hebe das Tastatur an.

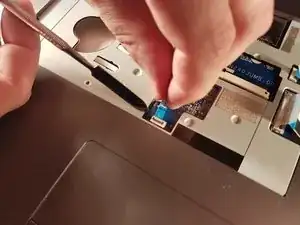

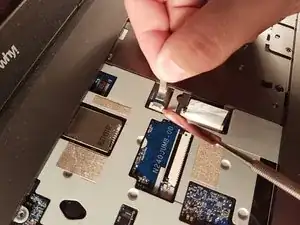

Entferne das Kabel, das rot umgeben ist, in Richtung des rotes Pfeil.

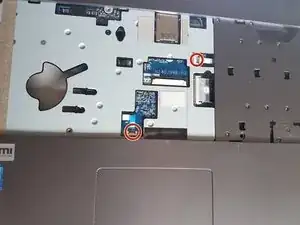

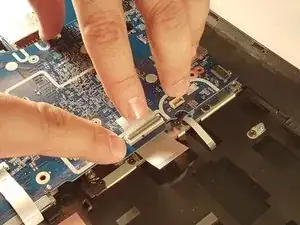

Orte die beiden Kabel und entferne sie sorgfältig.

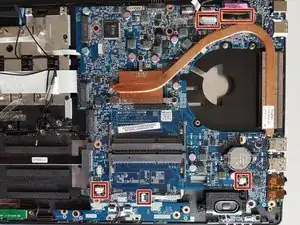

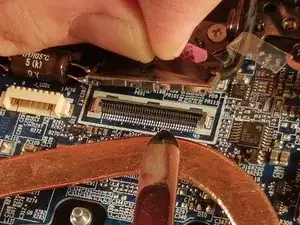

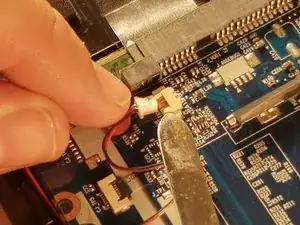

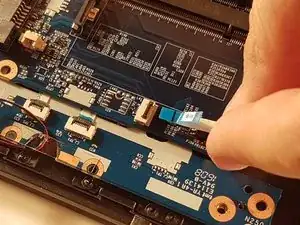

Orte die fünf Kabel aus dem Mainboard.

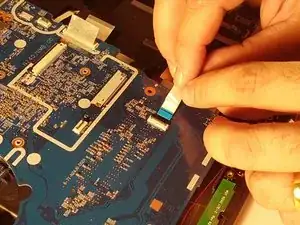

Entferne die fünf Kabel.

Entferne die fünf Kabel.

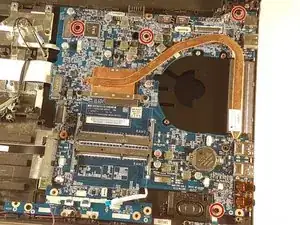

Löse die vier Schraube, die umgeben in rot sind.

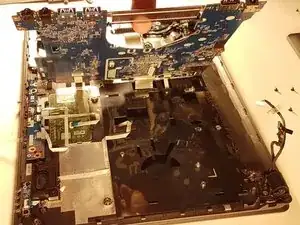

Hebe das Mainboard an, indem du es durch den Kühlkörper nimmst.

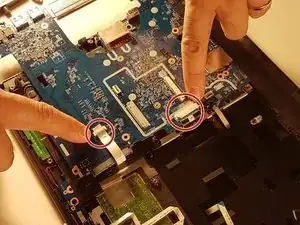

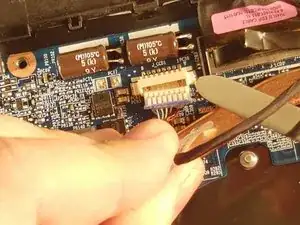

Entferne die beiden Kabel, die umgeben in rot sind.
