Für dieses Gerät gibt es keine Schaltpläne, also habe ich einige erstellt, einschließlich einer PCB- Vorlage für den Fall, dass jemand die Steuerplatine anfertigen muss.
Foto der bestückten Platine (defektes Relais bereits entfernt):

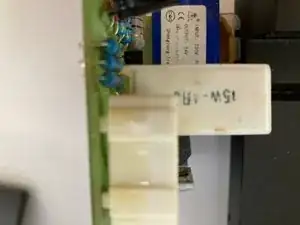

Leistungswiderstand:

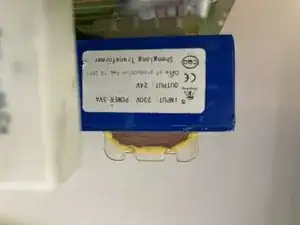

Trafo:

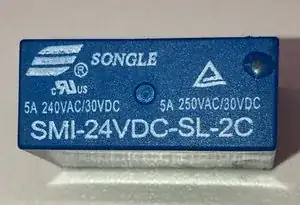

Meistens geht das schwache 5A-Vorschubrelais kaputt:

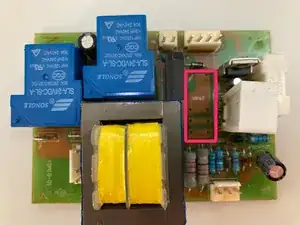

Hier die Position des Relais auf der Platine:
Das Relais kann durch das folgende 8A-Reials ersetzt werden:
"Printrelais 24V DC | 2 Wechsler | RT424024 Steckrelais | 24 VDC | 24V"
Das Relais kann unter der Bezeichnung bei diversen Händlern bestellt werden.
