Apple DVI zu ADC Adapter Teardown

Geschrieben von: alienozi
Veröffentlicht: 17/10/21
  • Kommentare: 1

Apple DVI zu ADC Adapter Teardown

Veröffentlicht: 17/10/21

Teardown

Einleitung

  1. crLhoLEuWUvULyD1
    crLhoLEuWUvULyD1
    oB5UNnqNUoLfB5LS
    B4vTR1Wg2B5QPQQU

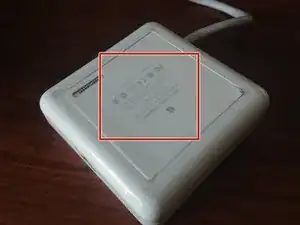

    • Drehe das Gerät auf die andere Seite, sodass die aufgedruckten Informationen auf der Rückseite sichtbar sind.

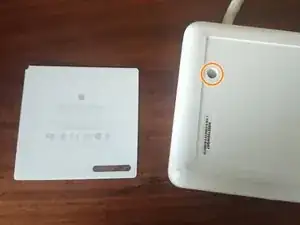

    • Entferne den Aufkleber vorsichtig, indem du einen Schraubendreher von einer Kante aus ansetzt. Dadurch werden die zwei Kreuzschlitzschrauben sichtbar.

  2. Lr11D2vWRZwC2HmP
    Lr11D2vWRZwC2HmP
    UEhHeTgOeeYTZOM5
    v366VldtJKZcocmf

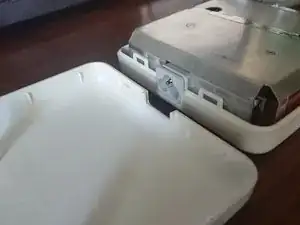

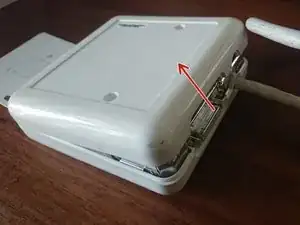

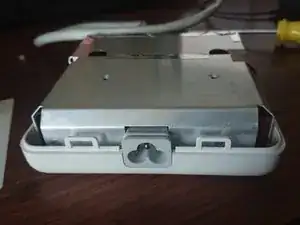

    • Beginne das Gehäuse von der Kabelseite aus zu öffnen. Hebe die Seite vorsichtig nach oben, wie du es bei einem Scharnier auch tun würdest. Die Clips sollten sich selbst lösen.

    • Es gibt Kunststoffclips auf der anderen Seite, die das Gehäuse zusammenhalten

  3. ixEnxqHXoZ4epq2S
    ixEnxqHXoZ4epq2S
    RPiHCXxPpIcoeus3
    N1FQ3FO6SCdGKM1Y

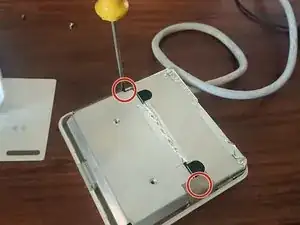

    • Entferne alle vier Schrauben an den Kanten der PSU.

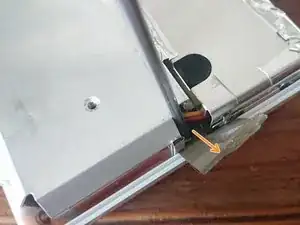

    • Um die letzte Schraube zu entfernen, muss das Abschirmband entfernt werden.

    • Sei vorsichtig, dass du nicht zu stark an der PSU ziehst. Sie hat eine Verbindung zur Hauptplatine.

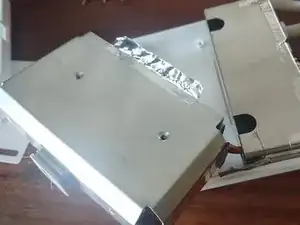

    • Ziehe das Abschirmband vorsichtig ab, um die PSU aus ihrer Position zu entfernen.

  4. jcIymeJZT2AyLwBI
    jcIymeJZT2AyLwBI
    DxDO3topSPKP61mw
    iMRQgClfDOPoCGAM

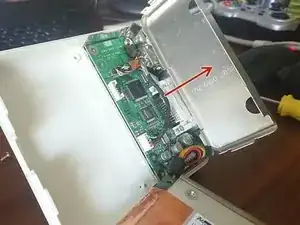

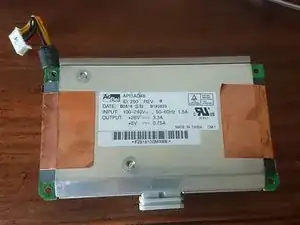

    • Ziehe an der Abschirmung in Richtung der Kabel; dann sollte sie aufgehen. (Ein wenig Kraft ist notwendig)

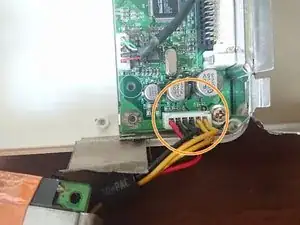

    • Diskonnektiere den PSU Konnektor.

    • Die PSU liegt jetzt frei.

  5. BHPqkNGpPFopSOCE

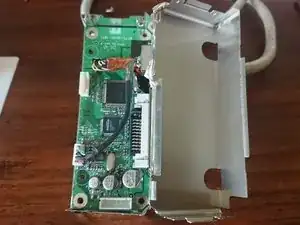

    • Schraube die Hauptplatine ab und ziehe sie heraus.
