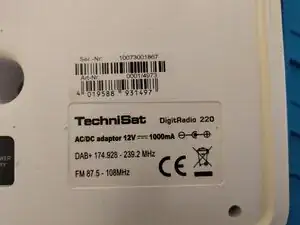

Bilder vom Gerät und dem Typenschild

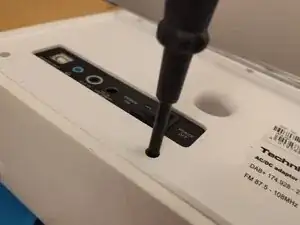

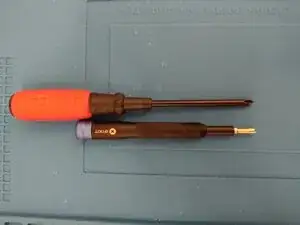

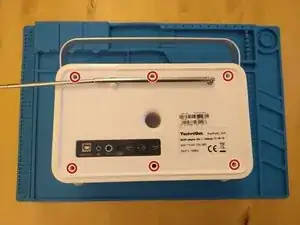

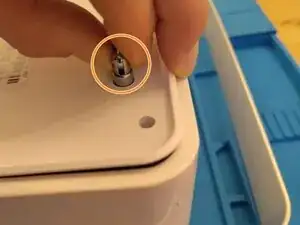

Die markierten Kreuzschlitzschrauben - PH0 oder PH1 - entfernen. Aufgrund der Lochtiefe und Durchmesser gelangt man mit den iFixit Bit Set`s nicht zum Schraubenkopf. Ein Schraubdreher mit einer längeren Schaftlänge ist erforderlich, siehe mittleres Bild.

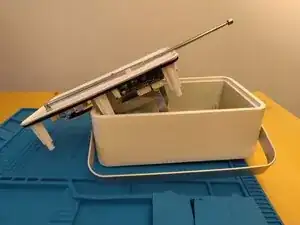

Durch sanftes ziehen an der Antenne kann der Deckel geöffnet werden, siehe erstes Bild.

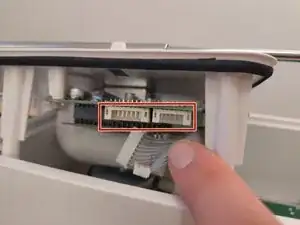

Durch sanftes hebeln nach unten können die Flachbandstecker entfernt gelöst werden.

Demontage der Akkuhalterung - PH0 oder PH1 - und des Flachbandsteckers

Demontage des Anbauteils PH0 oder PH1

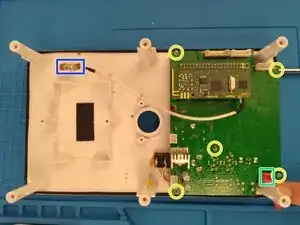

Entfernen der PH0 oder PH1 Schrauben an der Hauptplatine

Entfernen des roten Flachbandsteckers

Entfernen der Antennen-Verbindung oder vorsichtiges Handhabung

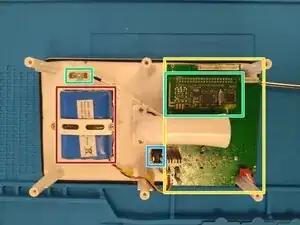

Akku: 5000 mAh 7,4 V 37 Wh

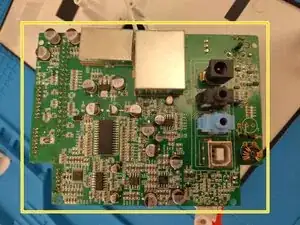

Hauptplatine

Radioempfangsplatine und DAB/UKW-Teleskopantenne

Hauptschalter

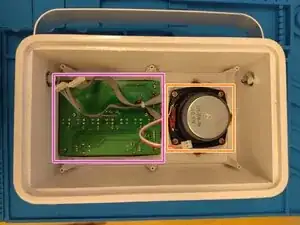

Platine und 2-zeiliges 2,8 Zoll LCD-Display

Lautsprecher: 6 Ohm 5 W
