Entferne die sechs Schrauben mit dem 4,5mm Gamebit Schraubendreher von der Rückseite der Konsole.

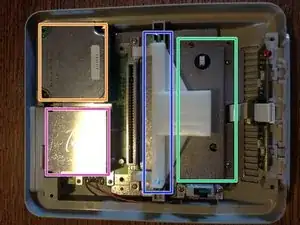

Drehe die Konsole wieder richtig herum und hebe das obere Gehäuse ab. Jetzt kannst du folgende Dinge bestaunen:

Den Ausschiebemechanismus.

Den Sound Chip. Diesen gibt es in den früheren Modellen und ist der Hauptunterschied zu den späteren Modellen.

Die Abschirmung der Hauptplatine.

Den Kondensatorschutz.

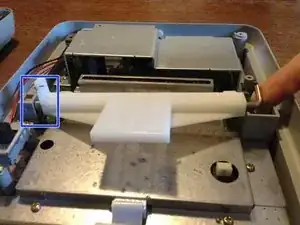

Der Mechanismus wird durch eine kleine Feder zurückgehalten. Sie steht nicht so sehr unter Spannung, allerdings solltest du trotzdem darauf achten sie nicht zu verlieren. Merke dir außerdem, wie sie im Gerät platziert ist, damit du das Gerät später wieder zusammenbauen kannst.

Entferne den Mechanismus, indem du den Schieber rechts anhebst und ihn herausziehst.

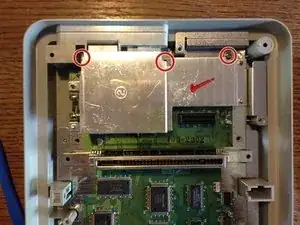

Hier müssen wir ein paar Schrauben mit einem #2 Kreuzschlitzschraubendreher entfernen.

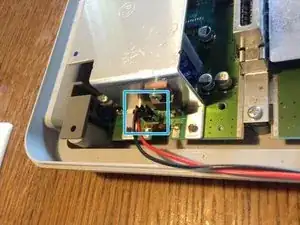

Es ist hier mit einem kleinen Kunststoffstecker auf der Hauptplatine befestigt. Ziehe einfach hieran, um die Teile auseinander zu bauen.

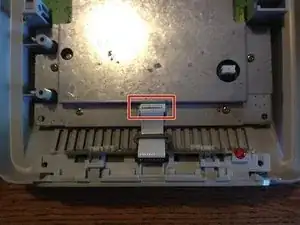

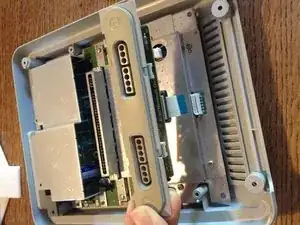

Der vordere Gehäuseteil ist mit der Hauptplatine mit einem Flachkabel verbunden. Ziehe dieses sanft aus seiner Verbindung.

Das vordere Gehäuseteil kann nun herausgehoben werden.

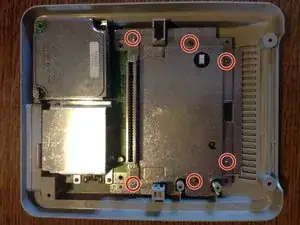

Die Abschirmung wird von sechs #2 Kreuzschlitzschrauben gehalten.

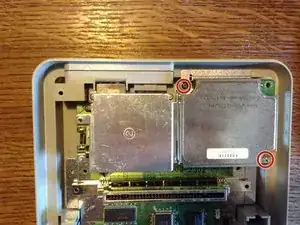

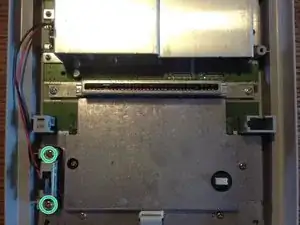

Die Karte ist mit zwei #2 Kreuzschlitzschrauben befestigt.

Sie wird nur von einer Bus-Verbindung auf der unteren linken Seite der Karte gehalten.

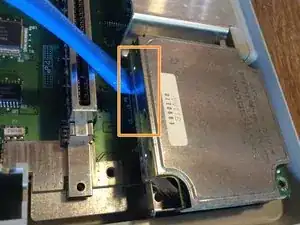

Wackle ihn einfach aus seiner Buchse heraus. Es kann sein, dass du ein Hebelwerkzeug benutzen musst, passe allerdings auf, dass du nicht zu viel Druck auf den Kasetteneinschub gibst.

Die Hauptplatine wird lediglich von drei #2 Kreuzschlitzschrauben gehalten.

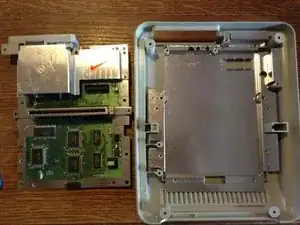

Das Anheben der Hauptplatine legt die untere Abschirmung, welche in späteren Geräteversionen nicht mehr vorhanden ist, frei.

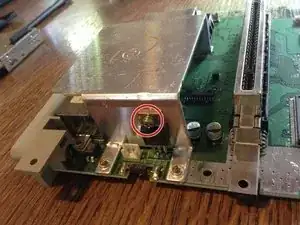

Entferne als erstes die seitliche #2 Kreuzschlitzschraube.

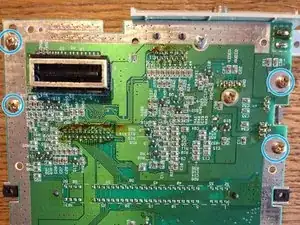

Drehe die Platine herum und löse die letzten vier Schrauben.
