Einleitung
In dieser Anleitung wird dir gezeigt, wie man die Knöpfe an den Anker Soundcore Life Q30 Kofhörern austauscht. Es gibt Knöpfe für Lautstärke und Stummschalten auf der rechten Seite, und An/Aus bzw. Noise Cancelling auf der linken Seite.
In der Anleitung wird allgemein gezeigt, wie man das Gerät öffnet und die Knöpfe auswechselt, zuerst alles anhand der linken Seite.
Um die Knöpfe auszutauschen, benötigst du die entsprechenden Ersatzteile und Lötwerkzeug.
Bevor du loslegst solltest du sicherstellen, dass das Gerät abgeschaltet und nicht mit dem Ladegerät verbunden ist.
-
-
Richte die Kopfhörer so aus, dass die Lautsprecher vor dir liegen.
-
Stelle das Scharnier so ein, dass die Lautsprecher nach oben zeigen.
-
Stelle sicher, dass die Kante, an der das Ohrpolster mit dem Rest der Hörer verbunden ist, leicht erreichbar ist.
-
-
-
Halte die Seite mit dem defekten Lautsprecher mit der einen Hand so, dass du mit der anderen Hand das Hebelwerkzeug aus Plastik in die Kante am Ohrpolster führen kannst.
-
Hebele vorsichtig das Ohrpolster von dem Gehäuse ab.
-
Falls du die andere Seite auch reparieren musst, wiederhole den Schritt auf der anderen Seite.
-
-
-
Entferne die vier 5,7 mm Kreuzschlitzschrauben #00, mit denen die Abdeckung befestigt ist.
-
Nimm die Lautsprecher von dem Gehäuse ab.
-
-
-
Hebe die Lautsprecher aus dem Gehäuse.
-
Löte die Kabel der Lautsprecher von der Platine ab.
-
-
-
Ziehe das Mikrofon (das runde, blaue Teil) am roten Kabel mit dem schwarzem Gummimantel aus seinem Anschluss im Gehäuse heraus.
-
Entferne die vier 5,7 mm Kreuzschlitzschrauben #00, mit denen die Ohrmuschel am Rahmen der Kopfhörer befestigt ist.
-
Nimm die Ohrmuschel vom Rahmen ab.
-
-
-
Entferne die 5,7 mm Kreuzschlitzschraube #00, mit denen die grüne Platine befestigt ist.
-

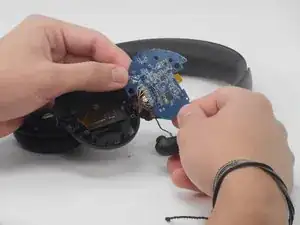

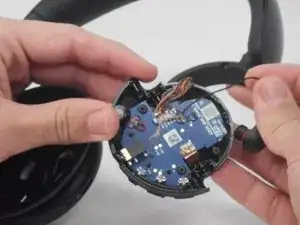

Hebele vorsichtig die grüne Platine und Akku aus der Ohrmuschel.
-
-
-

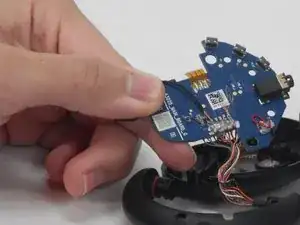

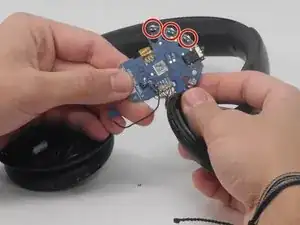

Sobald die Platine erreichbar ist, kannst die Taste, die du ersetzen willst, entlöten. In dieser Anleitung wird die rechte Seite des Kopfhörer als Beispiel gezeigt, die Vorgehensweise f für die linke Seite ist aber gleich. Diese Anleitung zeigt dir, wie man richtig lötet.
-

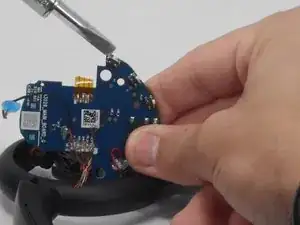

Du kannst nun die Ersatzknöpfe auf die Platine löten. Achte darauf, dass der Knopf mit dem entsprechenden äußeren Teil der Taste ausgerichtet ist, damit nach dem Zusammenbau alles funktioniert.
-
Um das Gerät wieder zusammenzubauen, musst du nur den Schritten in umgekehrter Reihenfolge folgen.
