Wie man Lötverbindungen herstellt und entlötet

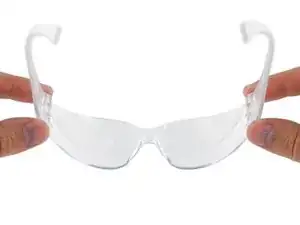

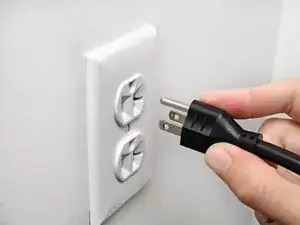

Bevor du mit dem Löten beginnst, beachte folgende Sicherheitshinweise:

Entlade den Akku auf unter 25%. Dadurch wird die Gefahr geringer, dass der Akku durch einen Kurzschluss in Brand gerät.

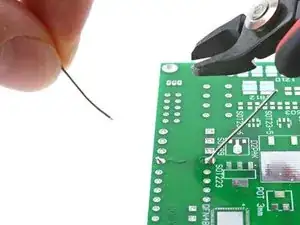

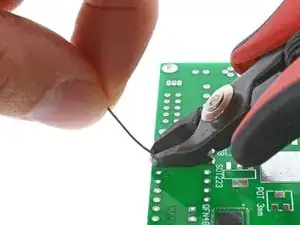

Arbeite immer nur an einem Kontakt, nicht an mehreren gleichzeitig, um Kurzschlüsse zu vermeiden. Halte den Kontakt mit einer Pinzette fest, damit er nicht unabsichtlich bewegt wird einen Kurzschluss verursacht. Wenn du einen Akku von einer Leiterplatte auslöten willst, durchtrenne die Kontakte einzeln mit einem kleinen Seitenschneider.

Wann immer möglich, stelle eine indirekte Verbindung her, indem du die Kontakte an den Akku und an die Leiterplatte lötest. Dadurch wird das Risiko eines unbeabsichtigten Kurzschlusses verringert.

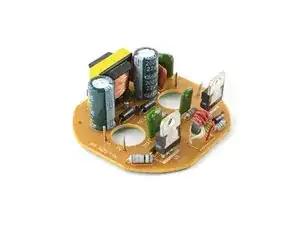

Bei der Durchsteckmontage (auch THT-Löten, von englisch "through hole technology) werden die Kontakte elektronischer Bauteile durch die Löcher auf einer Leiterplatte gesteckt und mit flüssigem Lötzinn befestigt.

Die Durchsteckmontage kommt in DIY-Projekten und in moderner Elektronik zum Einsatz, wenn es darum geht, größere Bauteile wie Kondensatoren oder Anschlüsse zu verlöten.

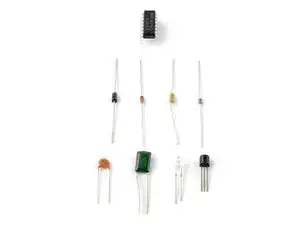

Bauteile, die mit der Durchsteckmontage befestigt werden, sind zum Beispiel Joystick-Module, Anschlüsse, Kondensatoren, Microcontrollers, Akkus und Kabel.

Prüfe noch einmal, ob du das Bauteil richtig herum eingesetzt hast, wenn du ein Bauteil verlötest, durch das der Strom nur in eine bestimmte Richtung fließen darf (wie beispielsweise Dioden, LEDs oder elektrolytische Kondensatoren).

Bei Dioden ist die Kathode (-) normalerweise mit einem Strich markiert. Bei LEDs ist der kürzere Kontakt die Kathode (-), außerdem befindet sich auf der Seite der Kathode eine flache Stelle an der LED-Kuppel.

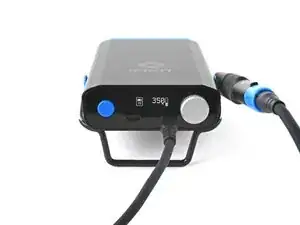

Schalte deinen Lötkolben ein. Wenn dein Lötkolben einen Temperaturregler hat:

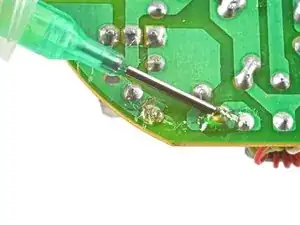

Wahrscheinlich siehst du etwas Rauch aufsteigen, wenn du das Lötzinn schmilzt. Dieser Rauch kommt hauptsächlich von dem Kolophonium, das sich in der Mitte des Lötdrahtes befindet. Das Kolophonium dient als Flussmittel, das das Lötzinn leichtflüssiger macht, aber es verdampft beim Löten.

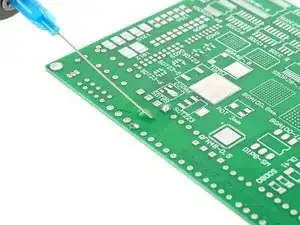

Wenn das Flussmittel verdampft, solltest du entweder noch mehr Lötzinn nehmen, sodass wieder mehr Flussmittel vorhanden ist, oder zusätzliches Flussmittel anwenden.

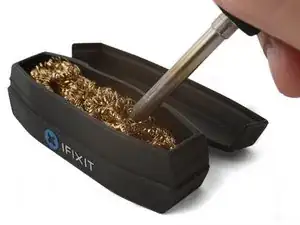

Wenn du einen Lötkolben zum ersten Mal verwendest, wiederhole das Reinigen und Verzinnen ein paar Mal, um ein Gefühl dafür zu bekommen, wie sich das geschmolzene Lötzinn verhält und wie viel Lötzinn die Lötspitze halten kann.

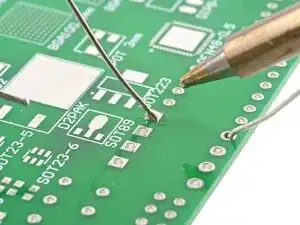

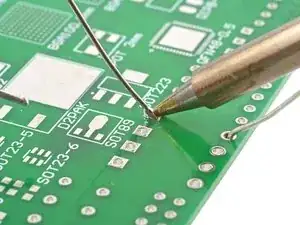

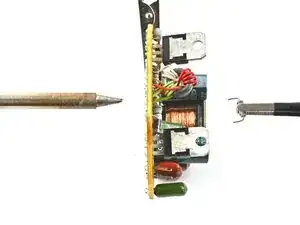

Als Nächstes müssen jetzt das Lötpad und der Kontakt des Bauteils 2-3 Sekunden lang sehr stark erhitzt werden. Das Pad und der Kontakt sollten heiß genug sein, um den Lötdraht leicht schmelzen zu können.

Wenn du eine schmale Lötspitze verwendest oder das Lötpad sehr groß ist, kann es sein, dass die Hitze nicht gut genug übertragen wird. Du kannst dann die Temperatur um 50°C erhöhen oder eine breitere Lötspitze verwenden, um die Hitzeleitfähigkeit zu verbessern.

Das sollte nur ein paar Sekunden dauern. Wenn das Lötzinn nicht auf dem Lötpad haften bleibt, gib etwas Flussmittel auf das Lötpad oder erhöhe die Temperatur.

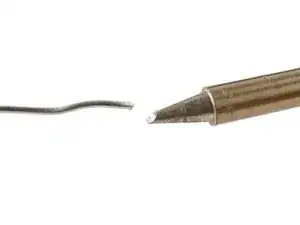

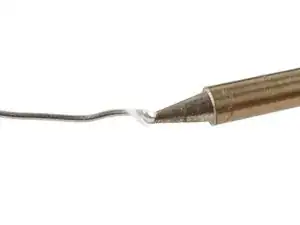

Führe den Lötdraht nicht direkt an die Lötspitze selbst heran, weil es dann nicht richtig auf das Lötpad fließt und dadurch eine schwache Verbindung entstehen kann.

Wenn die Verbindung nicht glänzt, kann es sein, dass sie nicht richtig geformt wurde. Erhitze sie kurz erneut und lass sie abkühlen.

Wenn das Lötzinn den Kontakt nicht vollständig umschließt, erhitze die Verbindung erneut und gib noch mehr Lötzinn hinzu.

Wenn der Lötpunkt wie eine runde Perle aussieht und nicht wie ein konkaves Zelt, hat sich das Lötzinn nicht richtig mit dem Kontakt verbunden. Erhitze die Verbindung erneut und versuche, den Kontakt so heiß zu bekommen, dass das Lötzinn daran haftet.

Prüfe, ob das Lötzinn eventuell auch eine andere Lötverbindung berührt. Wenn das der Fall ist, trage etwas Flussmittel auf und erhitze eine der Lötverbindungen, um die Lötbrücke vorsichtig zu lösen. Wenn sich die Lötbrücke nicht lösen will, befolge diesen Schritt und sauge überschüssiges Lötzinn mit Entlötlitze auf.

Wie bei vielen Fertigkeiten gilt auch hier: Übung macht den Meister! Wenn deine erste Lötverbindung nicht mustergültig aussieht, ist das nicht schlimm. Man braucht normalerweise mehrere Anläufe, um den Dreh rauszubekommen.

Wenn du ein Bauteil verlöten möchtest, das mehrere Kontakte hat – wie ein Joystick-Modul, einen Microcontroller oder einen Anschluss –, dann verlöte zunächst zwei gegenüberliegende Kontakte auf der Leiterplatte, um die Position des Bauteils zu fixieren. Überprüfe noch einmal den Sitz und verlöte dann die restlichen Kontakte.

Alternativ kannst du auch zwei gegenüberliegende Kontakte leicht umbiegen, um das Bauteil während des Lötens auf der Leiterplatte zu fixieren.

Wenn das geschmolzene Lötzinn nicht richtig fließt oder es sich nicht gut damit arbeiten lässt, füge noch etwas mehr Flussmittel zur Lötstelle hinzu.

In den nächsten 8 Schritten wird gezeigt, wie man Durchsteckmontage-Lötverbindungen wieder entlötet und wie man dabei Entlötlitze und Entlötpumpe verwendet.

Wenn du noch nicht viel Erfahrung im Löten hast, lies dir auf jeden Fall zuerst die obigen Schritte zum Löten durch. Die Anleitung zum Entlöten setzt die dort beschriebenen Kenntnisse voraus.

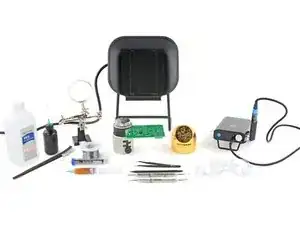

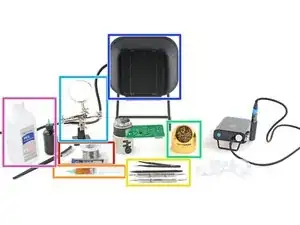

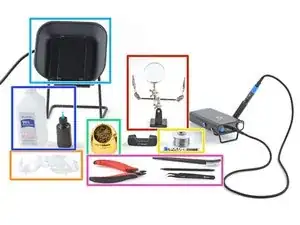

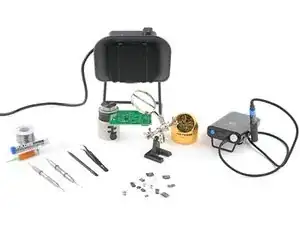

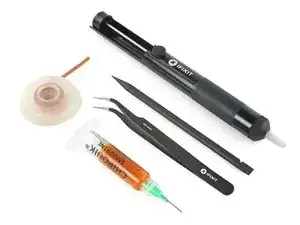

Zusätzlich zu deiner Lötausrüstung brauchst du:

Wenn du Entlötlitze verwendest, mach mit dem nächsten Schritt weiter.

Wenn du eine Entlötpumpe verwendest, springe zu diesem Schritt.

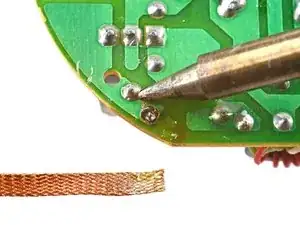

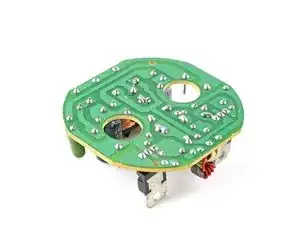

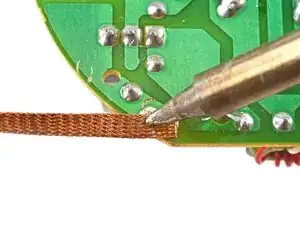

Hierfür wird die Lötverbindung so geschmolzen, dass das Lötzinn von der Entlötlitze aufgesogen wird.

Wenn die Entlötlitze das Lötzinn nicht aufsaugt, musst du eventuell die Temperatur erhöhen. Möglicherweise ist die Litze auch schon etwas oxidiert, wenn sie schon etwas älter ist. Versuche es mit etwas mehr Flussmittel oder einer neueren Rolle Entlötlitze.

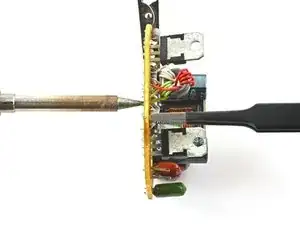

Wenn die Kontakte feststecken, aber nicht mehr viel Lötzinn daran ist, erhitze das Lötpad direkt und nimm das Bauteil vorsichtig mit einer Pinzette oder einem Spudger ab.

Wenn noch viel Lötzinn auf dem Pad ist, gib noch etwas mehr Flussmittel darauf und versuche es erneut mit der Entlötlitze.

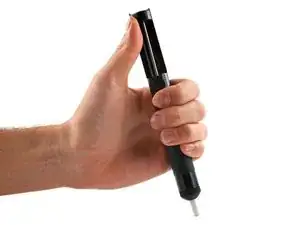

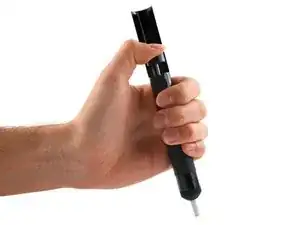

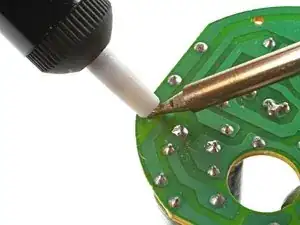

Eine Entlötpumpe ist ein Werkzeug, mit dem das zuvor erhitzte und geschmolzene Lötzinn von einer Lötstelle abgesaugt werden kann.

Wenn du noch nie eine Entlötpumpe verwendet hast, schau dir zunächst diese Anleitung an.

Entlötpumpen haben eine hitzebeständige Düse, es ist also nicht schlimm, wenn du die Lötspitze versehentlich damit berührst.

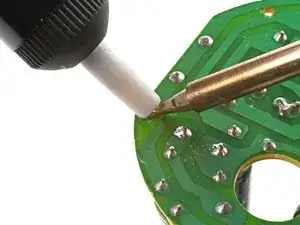

Wenn die Kontakte feststecken, aber nicht mehr viel Lötzinn daran ist, erhitze das Lötpad direkt und nimm das Bauteil vorsichtig mit einer Pinzette oder einem Spudger ab.

Wenn noch viel Lötzinn auf dem Pad ist, erhitze dieses erneut und sauge das Lötzinn mit der Entlötpumpe restlich ab.

Wenn deine Entlötpumpe das Lötzinn nicht ganz aufsaugt und sich das Lötzinn nicht richtig erhitzen lässt, gib etwas mehr Lötzinn darauf und versuche es erneut.

Wenn das Lötzinn immer noch nicht schmelzen will, gib etwas Niedertemperatur-Lötzinn auf die Lötverbindung, damit sie länger flüssig bleibt.

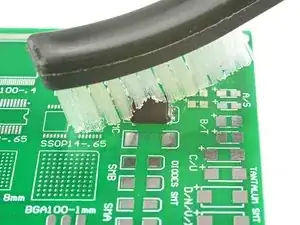

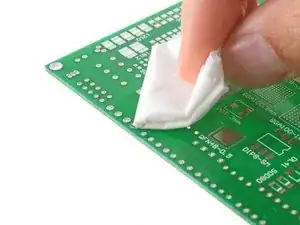

Reinige deinen Lötkolben, bevor du das nächste Mal lötest. Wenn Niedertemperatur-Lötzinn mit herkömmlichem Lötzinn vermischt wird, können die damit gelöteten Verbindungen sehr brüchig sein.

Wenn du sehr viele Kontakte entlöten musst, oder einfach sehr häufig entlötest, lohnt sich die Anschaffung einer dezidierten Entlötstation oder Entlötpistole.

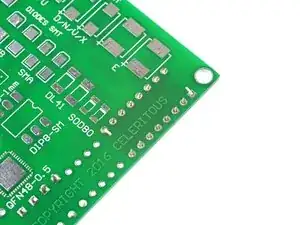

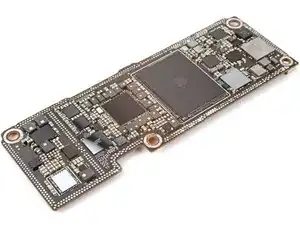

SMD-Löten (von englisch "surface-mount device", "oberflächenmontiertes Bauelement") bedeutet, dass Bauteile auf der Oberfläche einer Leiterplatte verlötet werden. Die meisten Elektronik-Hersteller benutzen diese Technik, weil sie automatisiert werden kann und kostengünstiger ist.

In der industriellen Herstellung wird Lötpaste maschinell auf einer Leiterplatte aufgetragen. Jedes Bauteil wird von Roboterarmen präzise an seine richtige Stelle auf der Leiterplatte gesetzt. Die Platte wandert dann durch einen Ofen, wo die Lötpaste schmilzt und die Komponenten so auf der Leiterplatte verlötet werden.

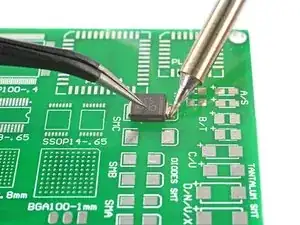

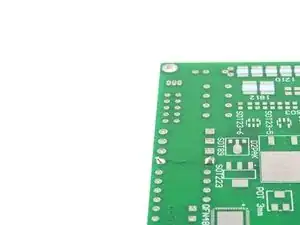

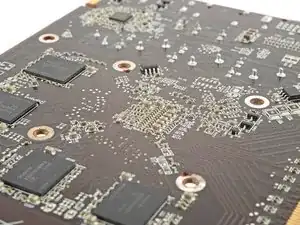

SMD-Bauteile sind deutlich kleiner als Bauteile für die Durchsteckmontage. Dadurch ist es auch schwieriger, sie von Hand zu verlöten. Aber mit etwas Geduld, Übung und einer guten Lupe kannst auch du SMD-Löten lernen!

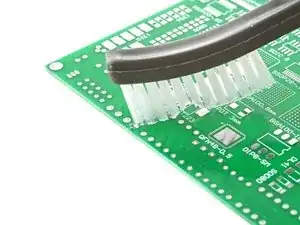

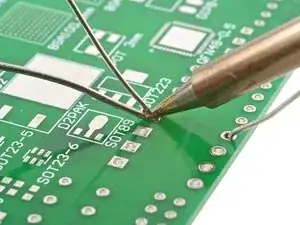

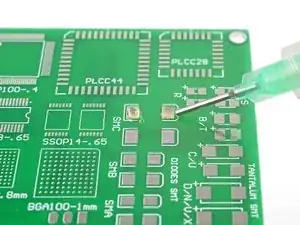

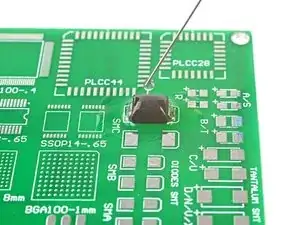

Wenn du Lötpaste verwendest, platziere stattdessen eine kleine Menge Lötpaste. Die meisten Lötpasten enthalten Flussmittel.

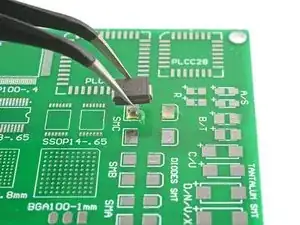

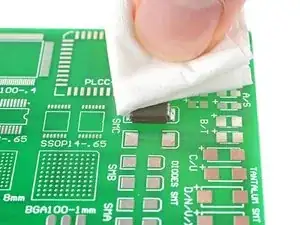

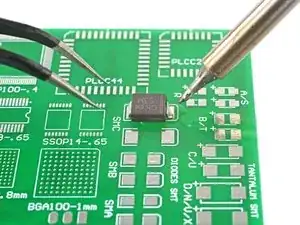

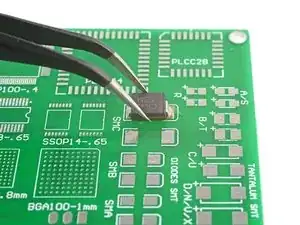

Je nachdem, wie groß bzw. klein dein Bauteil ist, kann das sehr schwierig sein. Lass dir Zeit und wende nicht zu viel Kraft an, wenn du das Bauteil verschiebst, sonst landet es leicht an der falschen Stelle.

Prüfe noch einmal, ob du das Bauteil richtig herum eingesetzt hast, wenn du ein Bauteil verlötest, durch das der Strom nur in eine bestimmte Richtung fließen darf (wie beispielsweise Dioden oder LEDs). Auf diesen Bauteilen ist die Kathode (-) üblicherweise mit einem Strich markiert.

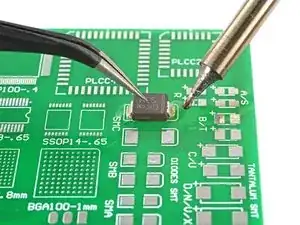

Das sollte nur ein paar Sekunden dauern. Wenn das Lötzinn nicht auf dem Lötpad haften bleibt, gib etwas Flussmittel auf das Lötpad oder erhöhe die Temperatur.

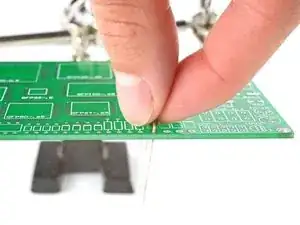

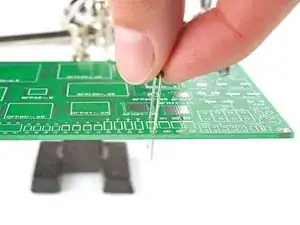

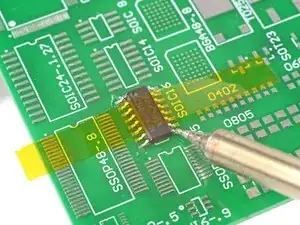

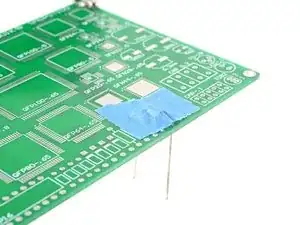

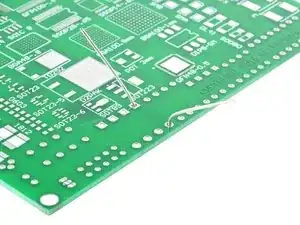

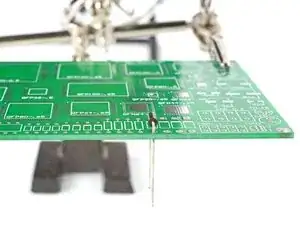

Oft haben SMD-Bauteile (besonders integrierte Schaltkreise) viele Anschlusskontakte, die angelötet werden müssen. Es kann ziemlich knifflig sein, sie auszurichten und festzulöten:
