Apple Watch 4 Force Touch Dichtung tauschen

Geschrieben von: Dominik Schnabelrauch

Kommentare: 24

Apple Watch 4 Force Touch Dichtung tauschen

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Benutze diese Anleitung, um die Force Touch Dichtung in deiner Apple Watch Series 4 auszutauschen.

Zum Austausch der Dichtung empfehlen wir, zuerst das Display zu entfernen. Wenn du dich sehr sicher fühlst, kannst du das auch ohne Ausbau des Displays tun.

Achte darauf, deine Apple Watch auf watchOS 5 oder eine aktuellere Version zu aktualisieren (und das gekoppelte iPhone auf iOS 12 oder eine aktuellere Version), um nach dem Displayaustausch Probleme mit dem Koppeln zu vermeiden.

Der Austausch des Displays kann zu Schwierigkeiten mit Apple Pay führen. Um das Risiko zu verringern, dass das passiert, lösche wenn möglich dein gesamtes Apple Pay Konto, bevor du mit der Reparatur beginnst, und stelle es wieder her, wenn das neue Display eingebaut ist.

Diese Anleitung zeigt die Vorgehensweise bei der Standard GPS Version der Uhr, bei der Mobil/LTE Version ist sie aber ähnlich.

Werkzeuge

Ersatzteile

Schritt 1

Nimm vor Beginn der Reparatur die Uhr vom Ladegerät und schalte sie aus.
Wenn der Touchscreen defekt ist und die Uhr sich nicht ausschalten lässt, kannst du sie mit dieser alternativen Methode ausschalten.

Hi. I changed the screen on an apple watch series 4, now the screen works, whcih is great, but when I charge it, the green snake comes on but never charges. It heats up the bottom, gets very warm. Could it be the battery itself? Maybe needs a new one? Is rthere anything else that woudl be causing the battery to not charge and or heat up on the bottom when chaging the screen?

Derrick Brewer - 20/11/20

Schritt 2

Da der Spalt zwischen dem Display und dem Uhrgehäuse sehr schmal ist, benötigst du zum Trennen der beiden eine sehr scharfe Klinge. Lies folgende Warnhinweise sehr aufmerksam durch, bevor du weiterarbeitest.
Schütze deine Finger und halte sie fern von der Schneide. Schütze im Zweifelsfall deine freie Hand mit einem schweren Handschuh, wie z.B. einem Arbeitshandschuh aus Leder oder einem Gartenhandschuh.
Sei vorsichtig und wende nicht zuviel Druck mit dem Messer auf, es könnte sonst abrutschen und dich verletzen oder die Uhr beschädigen.
Trage eine Schutzbrille. Das Glas oder das Messer könnten brechen, so dass Splitter herumfliegen.
Du kannst das Armband dranlassen oder abnehmen, je nachdem, wie du die Uhr beim Reparieren besser halten kannst.

Schritt 3

Verwende einen iOpener (oder einen Haartrockner oder ein Heißluftgebläse), um das Display zu erwärmen, damit sich der Kleber löst.
Lasse den iOpener mindestens zwei Minuten lang auf der Uhr liegen, damit das Display überall gut erwärmt wird und der Kleber aufweicht, mit dem es am Gehäuse befestigt ist.
Unter Umständen musst du den iOpener mehrfach erwärmen und diesen Vorgang wiederholen, bis der Displaykleber ausreichend aufgeweicht ist.

Schritt 4

Setze eine gebogene Klinge in den schmalen Spalt zwischen Display und äußerem Gehäuse. Beginne an der kurzen Seite des Displays, nahe der digitalen Krone.
Drücke die Klinge fest gerade runter in den Spalt.
Wenn die Klinge drinnen ist, neige sie seitwärts, um das Display etwas zu öffnen.
Setze die Klinge nicht tiefer als 2 mm ein, um zu vermeiden, dass der Force Touch Sensor beschädigt wird.

This part is REALLY hard! Even after using the iOpener to warm the watch I had to use A LOT of force to get the blade in between the glass and the case. Be very careful when prying the display. I applied way too much force and my blade shot into the case under the display. I don’t think I damaged anything, but I did replace the force touch gasket to be sure.

mdhicksmdhicks -

I have a stainless steel case, not sure if that makes a difference, and was unable to do this without breaking the screen. Be very careful. Followed instructions but could not get the screen to release no matter how hot I got the watch.

Jason Michel -

I am moderately experienced at opening Apple devices having replaced batteries in several iPhones, iPods, and an iPad. I could not get the watch open with the x-acto knife blade as shown. I found other sites showed using a 0.1mm thick tool. I bought one and found it relatively easy to open the watch. It has the advantage of going in horizontal rather than vertical so it went between the glass and the force sense gasket. Force sense gasket wasn't disturbed at all. iFixit should add this type of tool to their offering.

Dan Kelly -

yea this step took a little longer than I thought, the knife that came in the kit sliced a chunk of my thumb off and had to go get stitches. So it added about an hour and a half of time to the repair.👍 Maybe an exacto knife isn't the best tool to supply as the pry tool. But what do I know.

Isaac A -

Schritt 5

Wenn du mit der gebogenen Klinge einen schmalen Spalt geöffnet hast, dann entferne die Klinge und setze die dünne Kante eines Plastic Opening Tools in den Spalt.
Drücke das Plastic Opening Tool in den Spalt und hebe das Display an, wobei du deinen Daumen zum Abstützen benutzen kannst.
Achte darauf, das Display noch nicht ganz zu öffnen oder abzulösen.

Schritt 6

Wahrscheinlich bleibt der Force Touch Sensor eher am Display als an der restlichen Uhr hängen. Setze in diesem Fall ein Plektrum unter das Display und löse die Force Touch Dichtung vorsichtig vom Display ab.
Um die Force Touch Dichtung nicht zu beschädigen, heble vorsichtig unter der Kante des Displays. Falls die Force Touch Dichtung reißt, wenn du das Display anhebst, oder wenn du die einzelnen Schichten der Dichtung voneinander löst, musst du auch die Force Touch Dichtung selbst ersetzen.
Schiebe das Plektrum um das Display herum und trenne den Kleber zwischen Force Touch Dichtung und Display auf.
Setze das Plektrum nicht tiefer als 2 mm ein, um zu vermeiden, dass andere Komponenten beschädigt werden.

This impossible for me. I just left the force touch gasket attached to the display side. I was able to bend the display back with the gasket still in place.

mdhicksmdhicks -

See first the instructions for replacing the force touch gasket to familiarize yourself with parts that need separating. These instructions will seem unclear if you don't know what the force touch gasket looks like.

Adam Richman -

Be very careful with this step. I accidentally tore the Force Touch gasket, and while trying to replace it, then tore the display flex cable, thereby ruining the watch.

John -

Schritt 7

Öffne das Display noch nicht ganz, um zu vermeiden, dass die Displaykabel zu sehr gespannt werden.
Öffne das Display in einem Winkel von maximal 45° und ziehe den Klebestreifen zwischen Display und Force Touch Dichtung mit einer Pinzette heraus.
Führe den Klebestreifen um die Displaykabel herum und dann dahinter durch, um ihn ganz zu entfernen. Da der Klebestreifen sowieso ersetzt werden muss, kannst du ihn auch durchschneiden, das macht es einfacher.
Achte darauf, dass du beim Zusammenbau deiner Uhr wieder an diesen Punkt zurückkehrst, und mache dann mit dem Verschließen weiter.

Be careful to remove just the adhesive and not the force touch gasket itself!

John -

Schritt 8

Klappe das Display vorsichtig zurück, bis du genug Platz hast, um den Akku herauszuhebeln.
Vermeide es, die Displaykabel beim Umklappen zu spannen.
Setze die Ecke eines Plektrums zwischen den Akku und die Taptic Engine.
Ein normales Plektrum funktioniert problemlos bei der 44 mm Version der Apple Watch Series 4. Wenn du allerdings die 40 mm Version hast und nicht genug Platz hast, kannst du dein Plektrum mit einer Schere zurechtschneiden.

If you are just replacing the screen then there is no need to remove battery.

anonymous 1930 - 19/07/20

When removing the screen I tore the two outer cables attached to the lcd screen. What are their purpose? I read somewhere they are just some sort of shield. Will my watch function normally without them?

thanks

Mike Bahlman - 04/10/20

Schritt 9

Schiebe das Plektrum an der Kante des Akkus entlang, um den Kleber abzulösen.
Der Kleber, mit dem der Akku befestigt ist, ist weich. Wenn du allerdings Schwierigkeiten hast den Akku herauszuhebeln, kannst du einen erwärmten iOpener auf die Rückseite der Uhr legen, um den Kleber aufzuweichen. Lasse den iOpenenr mindestens zwei Minuten lang einwirken.
Heble den Akku langsam und mit stetigem Druck heraus, und löse ihn von dem Kleber ab, mit dem er an der Systemplatine befestigt ist.
Achte auf die Displaykabel und vor allem das Force Touch Kabel, das in einer Ecke den Akku bedeckt, um zu vermeiden, dass sie beschädigt werden, während du den Akku heraushebelst.
Achte darauf, den Akku nicht zu beschädigen oder zu verformen, da er sich sonst entzünden oder explodieren kann.
Versuche nicht, den Akku schon ganz zu entfernen, er ist immer noch mit der Uhr verbunden.

Schritt 10

Hebe den Akku vorsichtig bis zu einem Winkel von 75° an.
Benutze eine Pinzette, um den schwarzen Sticker von der Metallplatte zu lösen, die den Akkustecker bedeckt.

Nothing is said about replacing the black sticker over the connector. I set it aside and found its adhesive was good enough to stay in place and put it back on during reassembly.

Dan Kelly -

Schritt 11

Entferne die Y000 Schraube (1,2 mm Länge)

Schritt 12

Entferne die Metallplatte, die den Akkustecker bedeckt, mit einer Pinzette.

Schritt 13

Heble das Akku-Flachbandkabel mit dem spitzen Ende eines Spudgers hoch und trenne es ab.

Schritt 14

Entferne den Akku.
Achte darauf, die Schutzfolie von deinem neuen Akku abzuziehen, bevor du ihn einsetzt, um den Kleber freizulegen .
Aus Sicherheitsgründen darfst du keinen beschädigten oder verformten Akku einbauen.
Wenn du beim Zusammenbau deinen alten Akku wiederverwendest, kannst du den alten Klebestreifen benutzen, um ihn wieder zu befestigen. Alternativ kannst du den alten Kleber mit hochkonzentriertem Isopropylalkohol und einem fusselfreien Tuch entfernen und ein kleines Stück doppelseitigen Klebebands benutzen wie Tesa 61395 oder einen Tupfer Flüssigkleber wie E6000.

When installing the new battery be aware that the sidewall of the watch directly above the contacts and cover screw hole is magnetized. This was shock to me and a little frustrating. Every time I attempted to place the cover with a tweezers it was pulled toward the sidewall. I pushed the plate in place with a spudger, then attached the screw to the tip of the screwdriver. I was then able to insert the screw with minimal disturbance to cover plate.

mdhicksmdhicks -

Schritt 15

Die schwarze Folie, die die Displaystecker bedeckt, ist sehr empfindlich und reißt leicht. Um zu vermeiden, dass sie beim Ablösen kaputt geht, muss hochkonzentrierter Isopropylalkohol oder ein iOpener benutzt werden.
Tränke ein Q-Tip mit etwas hochkonzentriertem Isopropylalkohol und benetze damit die Rückseite der Klebefolie. Lass ihn etwa zwei Minuten einwirken.
Alternativ kannst du auch einen erwärmten iOpener auf das Display legen, um den Kleber zu lösen. Lasse den iOpener mindestens zwei Minuten einwirken.

Schritt 16

Löse das Klebeband, das die drei Display-Kabelstecker bedeckt, vorsichtig mit einer Pinzette.

Schritt 17

Öffne die drei ZIF-Verbinder auf der Rückseite des Displays vorsichtig mit einer Pinzettenspitze.

Schritt 18

Benutze eine stumpfe Pinzette, um die Seiten der schwarzen Folie, mit der die Kabel an der Rückseite des Displays befestigt sind, abzulösen.

Be very careful not to damage the copper-colored ribbon cables at either end of the display flex cable. I found it impossible to remove the black foil without tearing these ribbons, and as my repair was ultimately unsuccessful, I have no doubt that this mistake was the cause of my failure. I wish this step had emphasized how difficult removing the foil could be. If you make the same mistake as I did, it will require advanced soldering to replace the display flex cable. That's a bridge too far for me with a 5+ year old watch, so it's off to the trash bin for it. Shame...

John - 19/03/25

Schritt 19

Hebe das Gehäuse der Uhr an und schiebe vorsichtig einen Spudger unter das Display-Flachbandkabel, um den restlichen Kleber abzulösen.

See my comment to step 18.

John -

Schritt 20

Ziehe die Display-Flachbandkabel vorsichtig aus ihren ZIF-Verbindern.
Achte dabei darauf, das Display-Flachbandkabel festzuhalten und vermeide es, nur am Hauptteil der Uhr zu ziehen, da das Kabel sonst reißen könnte.
Löse das Display von der restlichen Uhr.

Schritt 21

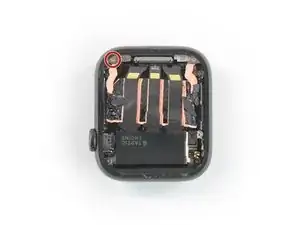

Entferne die 1,2 mm lange Y000 Schraube.

Schritt 22

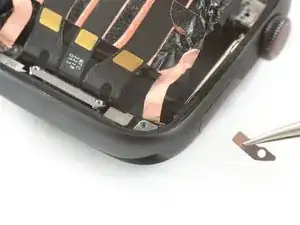

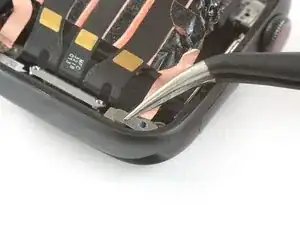

Entferne die Metallplatte, die den Force Touch Stecker abdeckt, mit einer Pinzette.

Schritt 23

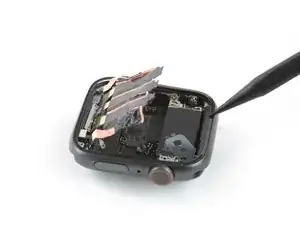

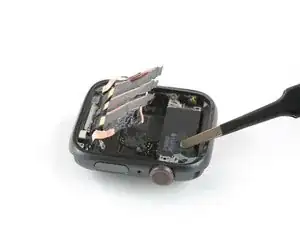

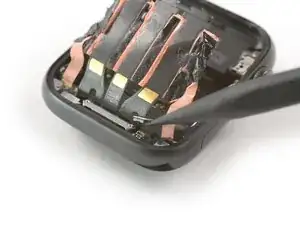

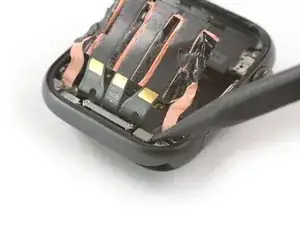

Heble den Stecker der Force Touch Dichtung mit der Spudgerspitze aus seinem Anschluss heraus.

Schritt 24

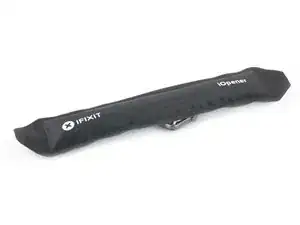

Lege einen erwärmten iOpener mindestens zwei Minuten lang auf den Force Touch Stecker, um den Kleber darunter aufzuweichen.

Schritt 25

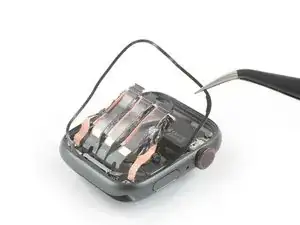

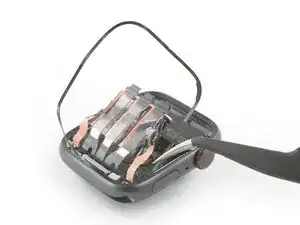

Entferne die defekte Force Touch Dichtung mit einer Pinzette.
Beschädige das Flachbandkabel zum Display nicht, wenn du den Stecker der Force Touch Dichtung durch die Lücke zwischen der Klebefolie und dem Displaykabel durchfädelst.

Schritt 26

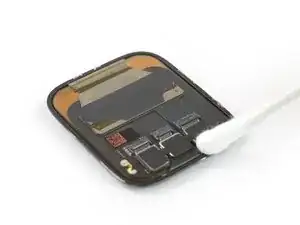

Nimm etwas hochkonzentrierten Isopropylakohol (mindestens 90%ig), ein Wattestäbchen oder ein Reinigungspad und entferne damit behutsam alle Klebstoffreste der Force Touch Dichtung vom Gehäuse und vom Display.

Schritt 27

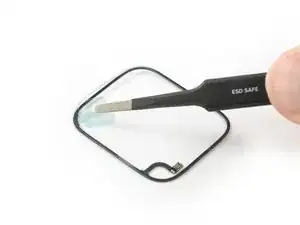

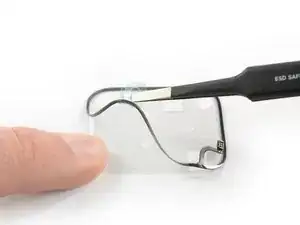

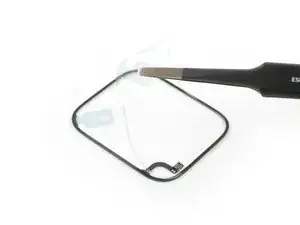

Löse die neue Force Touch Dichtung mit einer Pinzette von der durchsichtigen Deckfolie ab. Achte darauf, dass beide Schutzfolien auf der der Force Touch Dichtung kleben bleiben.
Ziehe die Schutzfolie von der Unterseite der Force Touch Dichtung ab. Das ist die Seite mit dem Force Touch Stecker.

Schritt 28

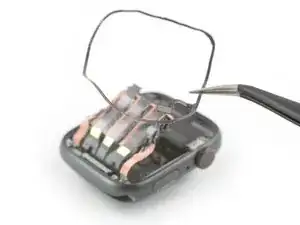

Ziehe die Force Touch Dichtung diagonal über das Displaykabel drüber. Achte darauf, dass der Force Touch Stecker nahe beim Home Button ist.
Justiere die Dichtung mit der Spudgerspitze und drücke sie fest.

Abschluss

Um deine Apple Watch 4 wieder zusammenbauen und das Display/den Akku wieder einzubauen, folge den Schritten in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Lief die Reparatur nicht wie geplant? In unserem Antwortenforum findest du Hilfe bei der Fehlersuche.

Tinte & Feder

Dominik Schnabelrauch

Mitglied seit: 23/11/16

235812 Reputation

9 Kommentare

Do I have to put also new adhesive or adhesive at the force touch is fine ?

cucflek -

I have an Apple Watch SE 40mm that had a very cracked screen after falling on a tiled floor. Gift from my daughters for father's day, ouch!

Reputable service wanted 140.00 to replace the screen. I got cheap and got a kit on Amazon that had a screen with digitizer. Looked at videos on Apple Watch SE screen replacements on YouTube. Some great, & some bad. Watched over and over again the good ones.

Was able to get the screen off using heat gun. Released the latches and gently removed the three ribbon cables. Removed the adhesive strip that was kind of clear in appearance. Saw a light brown strip in the channel around the base of the watch. Thought it was part of the adhesive and pulled it out. Then I thought, sh*^t, was that the Force Touch Gasket! To make matters even worse the two ribbon cables on each side tore. I think they insulate the signals?? Looks like my beloved SE is toast thanks to me being a bone head! Should have sent it in for 140.00!

Andrew Douglas -

Do I need to replace the Force Touch gasket even though it isn‘t used anymore sine WatchOS 7?

I mean while replacing a display glass do I need to keep the Force Touch intact?

Daniel Lux -

Yes because you need to glue and fix the Display. It’s also for the water resistants. :)

Dennis Lehmann -

Is the adhesive supplied with a new Force Touch gasket to be used for subsequent screen removal and replacement? It appears the new Force Touch gasket has some adhesive after removal of the protective foil, is this correct?

Jim Kulyk -

Production of the force touch gasket varies (sometimes with sometimes without adhesive). So if it should not come with adhesive, use the separate adhesive to close the watch. And yes, when already equipped with adhesive the extra can be used for subsequent openings.

Tobias Isakeit -

There is no mention of the adhesive, but the kit comes with 2 adhesive sheets.

How are those installed? One on the glass and one on the watch frame? Sandwiching the Force Touch sensor? Any considerations or tips?

Clayton Nicholson -

What does the LCD adhere to? Does it adhere to the rim of the frame, or to the force touch sensor?

Will Drunkenstein -

I would criticize this guide for one thing only, and that is the suggestion to remove the screen in the first place. The gasket and adhesive both can be fitted around the screen, and I found out the hard way that the ribbon connectors will NOT go back in their place easily, in fact, all I did was to push the connectors back in their place and try to push the plastic bar down, and the plastic broke before even light pressure. DO NOT remove the ZIF connectors, it is unnecessary and very risky.

Chris Michalski -
