Apple Watch Series 7 Display tauschen

Geschrieben von: Dominik Schnabelrauch

Kommentare: 16

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

30 - 50 Minuten

Einleitung

Diese Anleitung zeigt, wie ein defektes Display in der Apple Watch 7 ausgetauscht werden kann.

Du kannst das Display der Apple Watch 7 austauschen, ohne zuerst den Akku auszubauen oder abzutrennen. Es kann aber unter Umständen danach passieren, dass die NFC Antenne nicht mehr richtig funktioniert. Wenn du nicht ganz sicher bist, solltest du zuerst dieser Anleitung folgen und anschließend mit Schritt 23 dieser Anleitung weiterarbeiten.

Nach dem Austausch des Displays können Probleme mit Apple Pay entstehen. Damit das gar nicht erst passiert, solltest du - wenn möglich - vor dem Austausch alle Daten im Apple Pay Account löschen und nach wieder neu eingeben.

Die Bilder stammen von der Mobil/LTE-Version, die GPS-Version ist aber fast genauso.

Entlade zur Sicherheit das Handy vor der Reparatur auf unter 25%. Dadurch wird die Gefahr geringer, dass es in Brand gerät, wenn du den Akku während der Reparatur versehentlich beschädigst. Wenn der Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.

Um das Display nach der Reparatur wieder zu befestigen, benötigst du Ersatzklebestreifen.

Werkzeuge

Ersatzteile

Schritt 1

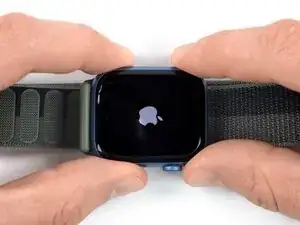

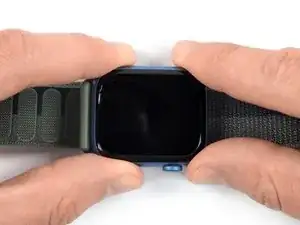

Trenne die Smartwatch vor Reparaturbeginn vom Ladegerät und schalte sie aus.
Wenn der Touchscreen zerbrochen ist und sich die Smartwatch nicht ausschalten lässt, kannst du sie auch mit dieser Methode ausschalten.

Schritt 2

Der Spalt zwischen Display und der restlichen Uhr ist sehr eng, deswegen brauchst du ein dünnes Metallwerkzeug zum auftrennen. Beachte folgende Sicherheitshinweise, bevor du weiterarbeitest.
Schütze deine Finger, indem du sie aus der Reichweite des Trennwerkzeugs hältst. Benutze im Zweifelsfall einen stabilen Handschuh, z.B. aus Leder oder einen Gartenhandschuh.
Drücke nicht zu stark auf das Werkzeug, es könnte abrutschen und dich oder die Uhr verletzen.
Benutze eine Schutzbrille. Das Glas könnte so brechen, sodass Splitter herumfliegen.

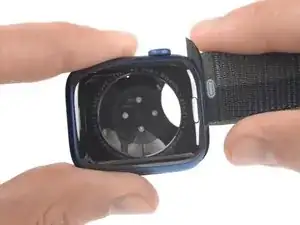

Befestige das Armband, oder löse es ab, je nachdem, wie sich die Uhr gut halten lässt.

Schritt 3

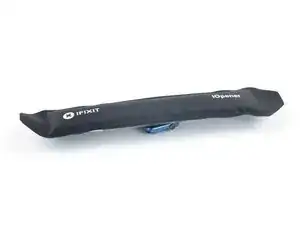

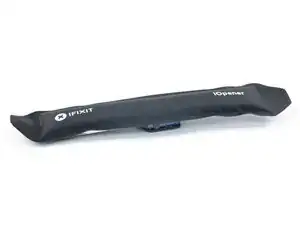

Lege einen erwärmten iOpener mindestens zwei Minuten lang zum Aufweichen des Klebers auf das Display.
Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte verwenden. Sei aber vorsichtig, das Display und der Akku sind beide sehr hitzeempfindlich.
Wahrscheinlich musst du den iOpener mehrmals erwärmen und wieder auflegen, bis der Kleber richtig weich ist.

Can confirm that if you want this to work, pop the iopener in for around 45seconds and then let it sit on the watch for 6 minutes, 2 minutes is just not enough.

Jeremiah Yoder -

Schritt 4

Wenn du mit einem scharfen Werkzeug nicht sehr vorsichtig arbeitest, kann das Uhrengehäuse leicht zerkratzt werden. Um solche Kratzer zu vermeiden, solltest du langsam und behutsam arbeiten.

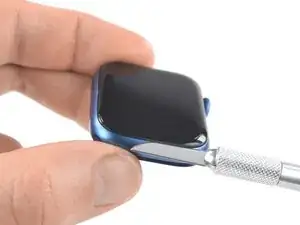

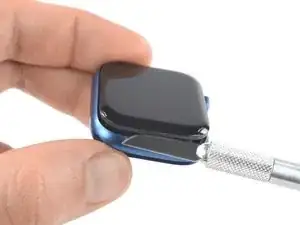

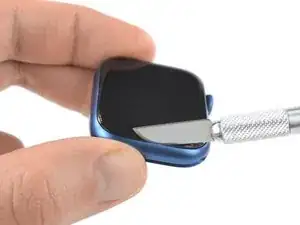

Setze eine gebogene Klinge in die schmale Naht zwischen dem Display und dem äußeren Gehäuse ein. Beginne an der am weitesten von der digitalen Krone entfernten kurzen Seite des Displays.
Wenn die Klinge eingesetzt ist, dann heble mit ihr das Display leicht auf, so dass ein Spalt zwischen dem Display und der restlichen Uhr entsteht.
Bei der Apple Watch 7 ist das Display auf der Rückseite mit einer Kunststoffblende ausgestattet. Wenn du das Display wiederverwenden willst, dann vermeide es, mit dem Werkzeug zu stark zu drücken, sonst könnte sich das Display von der Blende trennen.

Tried this for almost an hour, and I could not lift the display off at all. Broke the screen and chipped pieces of the screen as well.

Excalibert89 -

Yeah prolly gonna suggest an actual spudger for this step, or to be more detailed. Kept reheating the IOpener every 10mins keeping the watch under it for 5mins etc and it never budged after 3 hours of fiddling. Eventually broke the fine edge of the blade and scratched the casing, now the blade can't catch the groove and $8 down the drain.

Jeremiah Yoder -

As experienced with the user above I tried heating it up with the IOpener 6x every 10 mins and it’s still tough to open. At first I left it a full 10 minutes to try and soften the adhesive. Then the advised 1 min and 30. it still won’t lift up. A spudger will definitely help but will prolly break it if pulled too much.

Neal Quioyo -

Four rounds with the iOpener I got it open... but then.... a cascade of errors...

At some point while opening I saw a flash of lines across the screen. Significant?

Cleaned adhesive off the case and screen for an hour with Q tips and alcohol... perfect...

The replacement adhesive was not like in the photo, the tab to peel it was on a different corner, not a good start, it was very hard to position maybe easier for a lefty. Since it was so difficult to position, the blue protective cover was gone by the time It was well positioned with a spudger so once it was ready to test, it was sealed and the question will always be, is a cable unseated or was the display damaged opening it as it failed, it's awake, display is dark, it vibrates and makes noises with find my, but...

So I tried to reopen it and check the cables and the glass popped off the OLED, the new adhesive which I worked so hard to ensure integrity for unfortunately gripped way too well. I'll have to destroy it to pull off the display. :(

David Neff -

No dice. Used the iOpener three times, then cut my finger open because there was no good place to hold the watch when the blade slipped. I give up.

Roxanne Harvey -

I tried it exactly this way of opening the display with the exact same tools as given here. starting with peeling on the short screen side with the fine blade. But then white lines appeared on my screen... Why? because exactly at that spot are the flat cables connecting the screen with the watch. Such a stupid recommendation from iFixit. It seems like they just copied the text over from another repair without validating it. now I broke not one but two watch displays because of that. I am very diappointed. I dont recommend doing this repair by yourself....

Marlon Repair -

I got it to work with a single heating of the iOpener. Heat the iOpener and set it on the watch as described for 90 seconds. Using the edge of the knife (I used an exacto knife), gently press the edge into seam between the glass and case, you'll see it sink in very slightly. Pull the edge out, move it down along the seam a couple millimeters, and then press it into the seam again. Keep working it down along the seem, slowly pressing the edge of the knife in and pulling back. After about a minute of this the edge of the glass started separating from the case, and I was able to negotiate the corner with the knife. I stuck a spudger underneath the raised edge and continued working around the screen edge until it was completely separated.

Levi Noecker -

Schritt 5

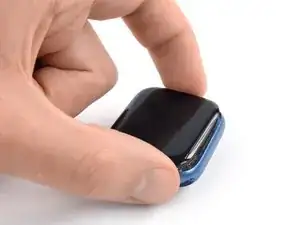

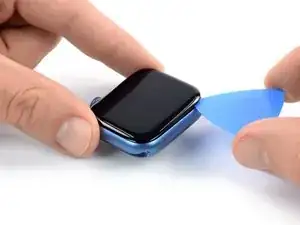

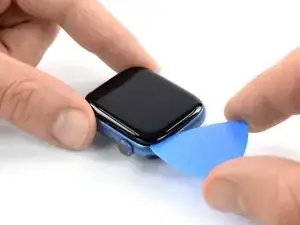

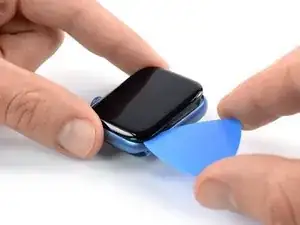

Setze ein Plektrum in den eben entstandenen Spalt ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der kurzen Seite der Uhr entlang.

Schritt 6

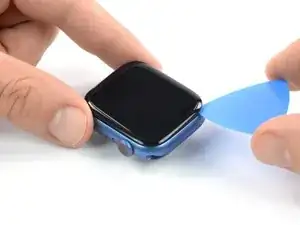

Schiebe das Plektrum zum Auftrennen des Klebers um die Ecke herum und an der langen Kante entlang, die der Krone gegenüber liegt.

Schritt 7

Schiebe das Plektrum zum Auftrennen des restlichen Klebers um die Ecke herum an der kurzen Kante nahe bei der Krone entlang.
Versuche noch nicht, das Display ganz zu entfernen, es ist immer noch angeschlossen.

Schritt 8

Achte darauf, dass du das Displaykabel beim Aufklappen des Displays nicht zu stark anspannst.

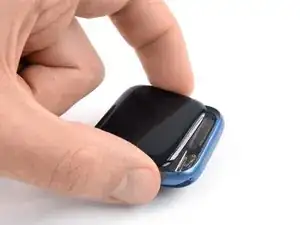

Hebe das Display hoch und ziehe es behutsam zur Krone hin.

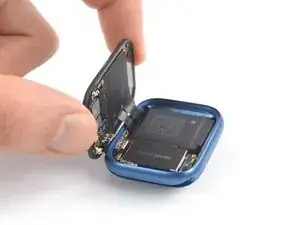

Klappe das Display etwa rechtwinklig auf.

Hallo, ich habe leider beim Ausbau des Displays das Flexkabel beschädigt was zum Akku führt. Wie lässt sich dieses Kabel denn bitte tauschen? LG Thomas

Th Ba -

Schritt 9

Lege einen erwärmten iOpener mindestens zwei Minuten lang zum Aufweichen des Klebers auf die Rückseite der Apple Watch.
Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte verwenden. Sei aber vorsichtig, das Display und der Akku sind beide sehr hitzeempfindlich.

Schritt 10

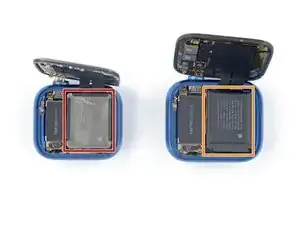

Ab jetzt unterscheidet sich das Verfahren für die 41 mm Version ein wenig von dem für die 45 mm Version.
Fahre für die 41 mm Version mit diesem Schritt fort.
Fahre für die 45 mm Version mit diesem Schritt fort.

Schritt 11

Die folgenden sechs Schritte gelten für das 41 mm Modell der Apple Watch 7:

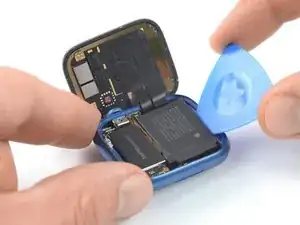

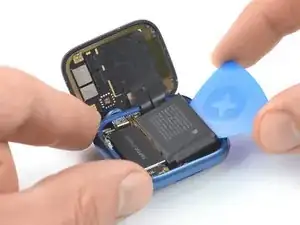

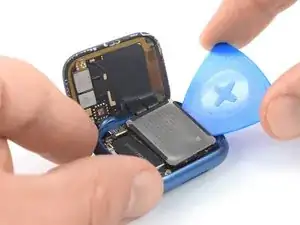

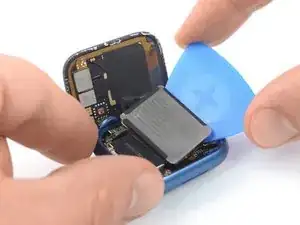

Setze ein Plektrum zwischen den Uhrenkörper und die langen Kante des Akkus ein.
Heble den Akku fest und gleichmäßig langsam hoch.
Sei vorsichtig, stich den Akku nicht mit deinem Werkzeug an und verbiege ihn nicht. Ein beschädigter Akku kann gefährliche Chemikalien verlieren oder in Brand geraten.
Versuche noch nicht, den Akku ganz zu entfernen, er ist immer noch an der Hauptplatine angeschlossen.

Schritt 12

Das Flachbandkabel des Akkus ist so lang, dass du den Akku außerhalb des Gehäuses ablegen kannst. Vermeide es aber, das Kabel zu stark anzuspannen oder zu knicken, wenn du den Akku aus seiner Vertiefung herausholst.

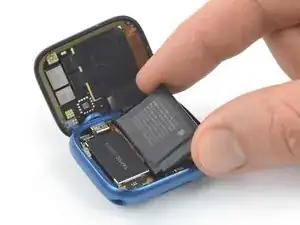

Hebe den Akku sorgfältig aus seiner Vertiefung hoch, klappe ihn zur Seite und lege ihn neben der Uhr ab.

Schritt 13

Ziehe das schwarze Klebeband mit einer Pinzette vom Stecker zurück.
Ziehe das Klebeband vom Stecker ab, entferne es aber nicht ganz, sonst müsstest du es später komplett ersetzen.

Schritt 14

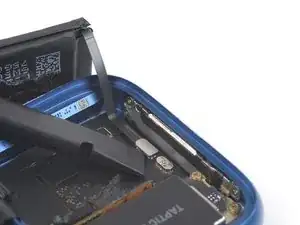

Heble den Sicherungsbügel am ZIF-Anschluss des Akkukabels mit einer Spitze deiner Pinzette oder des Spudgers hoch.

Schritt 15

Ziehe das Akkukabel mit der Pinzette aus dem ZIF-Anschluss heraus.
Achte beim Zusammenbau darauf, dass du das Kabel wieder ganz in den ZIF-Anschluss hineinschiebst, bevor du ihn verriegelst. Befestige das Klebeband wieder oben am Stecker oder verwende ein neues. Anderenfalls kann das Kabel aus dem Anschluss herausrutschen und deine Smartwatch lässt sich nicht anschalten.

Schritt 16

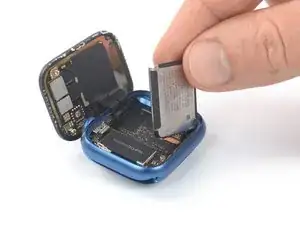

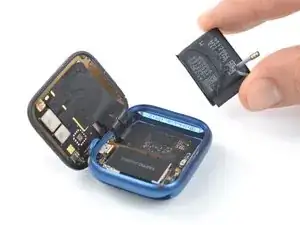

Entferne den Akku.
Verwende einen beschädigten oder verformten Akku nicht mehr, das wäre ein Sicherheitsrisiko. Baue einen neuen Akku ein.
Wenn du den alten Akku wieder einbauen willst, kannst du ihn mit dem vorhandenen Kleber befestigen.
Befestige einen neuen Akku mit vorgestanzten Klebestreifen oder doppelseitigem Klebeband. Damit der Akku korrekt sitzt, solltest du die Klebestreifen an den bisherigen Stellen in der Uhr anbringen und nicht direkt. am Akku. Drücke den neuen Akku gut fest.

Schritt 17

Die folgenden sechs Schritte gelten für das 45 mm Modell der Apple Watch 7:

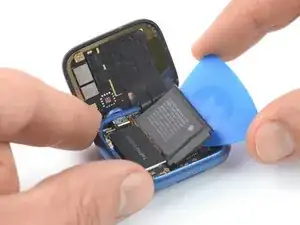

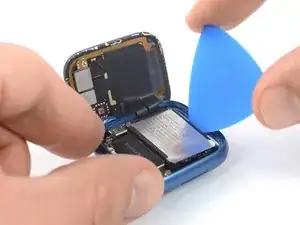

Setze ein Plektrum zwischen den Uhrenkörper und die langen Kante des Akkus ein.
Heble den Akku fest und gleichmäßig langsam hoch.
Sei vorsichtig, stich den Akku nicht mit deinem Werkzeug an und verbiege ihn nicht. Ein beschädigter Akku kann gefährliche Chemikalien verlieren oder in Brand geraten.
Versuche noch nicht, den Akku ganz zu entfernen, er ist immer noch an der Hauptplatine angeschlossen.

Not a very good approach. Damaged back cover flex cable using triangular opening pick.
Battery is well glued to motherboard and opening pick has just too little contact point.

Better to start with metal prying tool from taptic engine side adding some drops of isopropyl alcohol from time to time.

And of course take your time.

Valdek Kangert -

Schritt 18

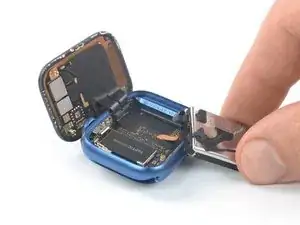

Das Flachbandkabel des Akkus ist so lang, dass du den Akku außerhalb des Gehäuses ablegen kannst. Vermeide es aber, das Kabel zu stark anzuspannen oder zu knicken, wenn du den Akku aus seiner Vertiefung herausholst.
Hebe den Akku sorgfältig aus seiner Vertiefung hoch, klappe ihn zur Seite und lege ihn neben der Uhr ab.

Schritt 19

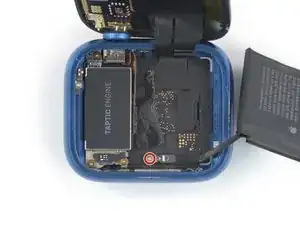

Entferne die 1,1 mm lange Tri-Point Y000 Schraube von der Halterung des Akkusteckers.

Schritt 20

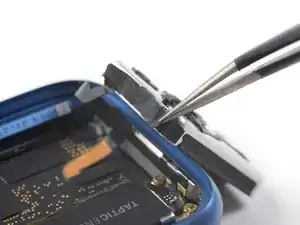

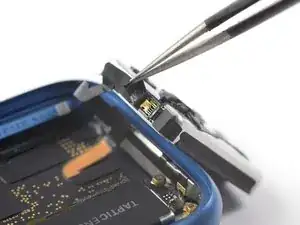

Entferne die Halterung des Akkusteckers mit einer Pinzette.

Schritt 21

Heble den Stecker des Akkukabels mit dem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.

Schritt 22

Entferne den Akku.
Verwende einen beschädigten oder verformten Akku nicht mehr, das wäre ein Sicherheitsrisiko. Baue einen neuen Akku ein.
Wenn du den alten Akku wieder einbauen willst, kannst du ihn mit dem vorhandenen Kleber befestigen.
Befestige einen neuen Akku mit vorgestanzten Klebestreifen oder doppelseitigem Klebeband. Damit der Akku korrekt sitzt, solltest du die Klebestreifen an den bisherigen Stellen in der Uhr anbringen, und nicht direkt am Akku. Drücke den neuen Akku gut fest.
Reinige beim Zusammenbau die betreffenden Stellen gut mit Isopropylakohol (mindestens 90%ig) und bringe neue Klebestreifen an.

Schritt 23

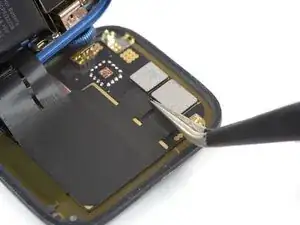

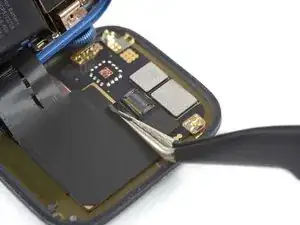

Löse die schwarzen Klebestreifen auf den beiden Displaysteckern mit einer Pinzette ab.
Beim Zusammenbau ist jetzt eine gute Gelegenheit um die Uhr einzuschalten und ausgiebig zu testen. Schalte sie danach wieder aus, bevor du weiterarbeitest.

Schritt 24

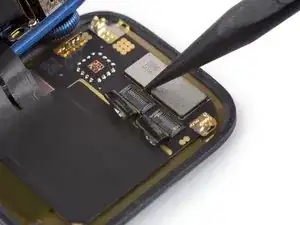

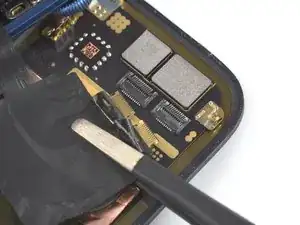

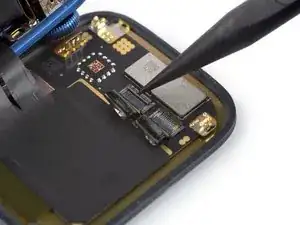

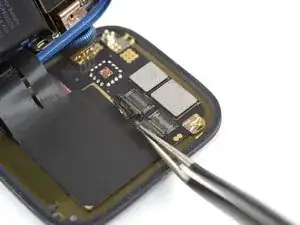

Heble die Sicherungsbügel der ZIF-Anschlüsse an den Displaykabeln mit der Spitze einer Pinzette oder eines Spudgers hoch.

Schritt 25

Lege einen erwärmten iOpener mindestens zwei Minuten lang zum Lösen der Schutzfolie auf der Rückseite auf das Display.
Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte verwenden. Sei aber vorsichtig, das Display und der Akku sind beide sehr hitzeempfindlich.

Schritt 26

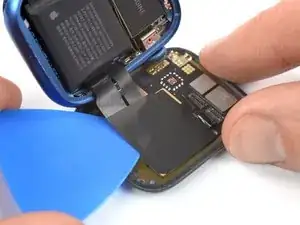

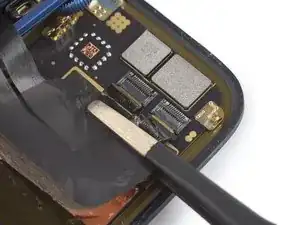

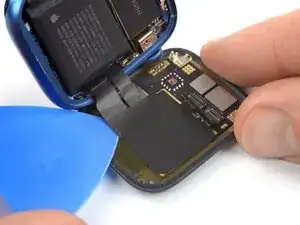

Schiebe behutsam ein Plektrum unter die Displaykabel und löse sie ab.

Schritt 27

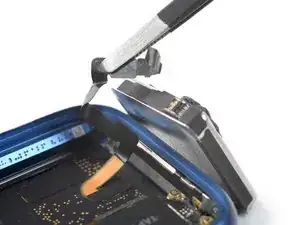

Ziehe beide Displaykabel mit einer Pinzette aus den ZIF-Anschlüssen heraus.
Ziehe nicht an der Uhr, die Displaykabel könnten reißen.
Wenn die Klebestreifen noch gut sind, kannst du sie beim Zusammenbau wiederverwenden. Ansonsten musst du neue anbringen.

Schritt 28

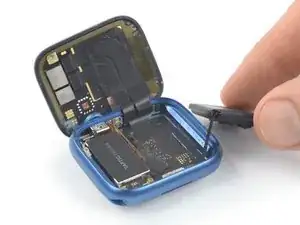

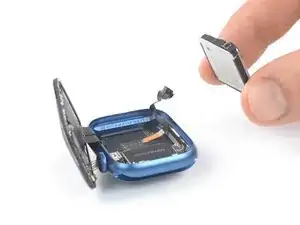

Entferne das Display.
Reinige die nötigen Klebestellen mit Isopropylakohol (mindestens 90%ig) und bringe dort neue Klebestreifen an.

Hello,

does the display also contain an NFC chip, and how can it be transferred to the new display? I couldn't find any instructions anywhere. Thank you.

Fíla -

Abschluss

Schalte - wenn möglich - die Uhr an und teste sie ausgiebig, bevor du sie wieder zuklebst.

Um die Apple Watch wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.

Bitte entsorge deinen Elektroschrott fachgerecht.

Lief die Reparatur nicht wie geplant? Frage in unserem Forum nach Hilfe bei der Fehlersuche.
