Austausch der Atari Lynx Hintergrundbeleuchtung tauschen

Geschrieben von: John Lopez
  • Kommentare: 2
Austausch der Atari Lynx Hintergrundbeleuchtung tauschen

Schwierigkeitsgrad

Schwierig

Schritte

8

Zeitaufwand

Keine Schätzung

Einleitung

Bevor du mit dieser Anleitung beginnst, benötigst du möglicherweise etwas Erfahrung im Löten/Entlöten. Wenn du nicht weißt, wie das geht, kannst du es lernen, indem du auf den Link klickst, den wir in Schritt 8 (wenn du die Hintergrundbeleuchtung entlöten musst) eingefügt haben.

  1. 2tIbWDBOMioBvVij

    • Bevor du deinen Atari Lynx zerlegst, stelle sicher, dass das Gerät ausgeschaltet ist.

    • Falls noch ein Spiel in der Konsole ist, entferne es, indem du die rechte Verriegelung öffnest und das Spiel nach rechts schiebst.

  2. YSkXAeeyPZusS2HD

    • Entferne die vier 35 mm Kreuzschlitzschrauben #1 an jeder Ecke der Rückseite des Atari Lynx.

    • Fasse die Rückabdeckung mit deinen Fingern und hebe sie vom Atari weg.

  3. HMuGHICwQwFkKZk2

    • Entferne das Akkupanel, indem du die Seiten mit fest den Fingern fasst und vom Atari weghebst.

    • Achte darauf, keine der Drähte zu zerreißen, die am Akkupanel befestigt sind.

  4. h3fOZhXJR4ZSgAlT

    • Entferne das Bedienfeld, indem du die Seiten fest mit den Fingern fasst und vom Atari weghebst.

    • Achte darauf, das Lautsprecherkabel nicht zu zerreißen, während du das Bedienfeld entfernst.

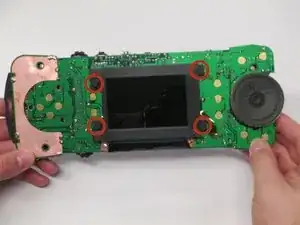

  5. SsRrHLDkOrMMwwSt

    • Ziehe das Motherboard heraus.

    • Ziehe die vier Gummilaschen, mit denen das Display befestigt ist, zur Seite.

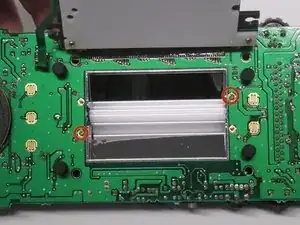

  6. v3D3tB5APXZpwabJ

    • Löse die beiden 10 mm Schrauben wie abgebildet mit einem Kreuzschlitzschraubendreher #1, um die Abschirmung hinter der Hintergrundbeleuchtung zu entfernen.

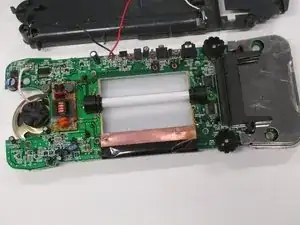

  7. VVAZFccSkLGDLTsB

    • Drehe das Motherboard um und entferne die Abschirmung hinter der Hintergrundbeleuchtung.

    Not sure if it's my back light or what the problem is. It won't wont turn on. No power at all. I would try and fix it, but everything I have ever taken apart in my life I haven't gotten it put back together. Since the rc cars I just had to know how they worked when I was a kid. I will just send it in for repair for 40 bucks or I could wind up in a money pit fast with this.

    Jared Dee -

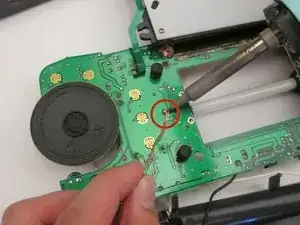

  8. QNTjKuTIitJQnAhr
    QNTjKuTIitJQnAhr

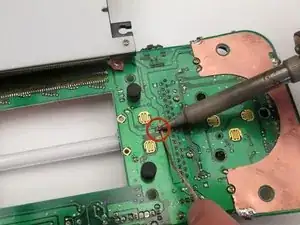

    UdLEDBOuLGxVhCeH

    • Drehe das Motherboard wieder um und entlöte die beiden Komponenten, mit denen die Hintergrundbeleuchtung befestigt ist.

    • Wenn du Hilfe beim Entlöten benötigst, klicke hier.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
