Bose QuietComfort 25 Hauptplatine tauschen

Geschrieben von: Samuel Coss
  • Kommentare: 2
Bose QuietComfort 25 Hauptplatine tauschen

Schwierigkeitsgrad

Schwierig

Schritte

7

Zeitaufwand

30 Minuten

Einleitung

In jedem Ohrhörer der QC25 befindet sich eine Platine. Um sie auszubauen brauchst du gute Lötkenntisse.

  1. aWi4RCidqGaNjymI

    • Die Reparatur beginnt mit dem Entfernen der Ohrpolster.

    • Die Ohrpolster werden von einigen kleinen Kunstoffrasten festgehalten. Löse sie vorsichtig mit einem Öffnungswerkzeug oder deinen Fingernägeln ab.

  2. 3RMMNyevBD5JjVXG

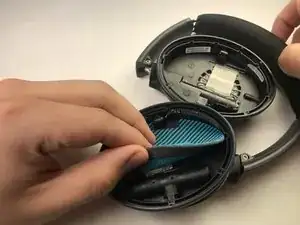

    • Entferne als nächstes das Schutzgewebe hinter den Ohrpolstern. Es ist verklebt und kann leicht mit der Hand herausgeholt werden.

  3. VOEs5eDFAvlMlQRS
    VOEs5eDFAvlMlQRS
    ZHcyFkk5JpFZhLyi
    b4PSD2O3nnOEpRMh

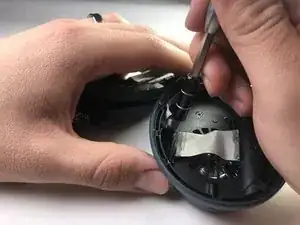

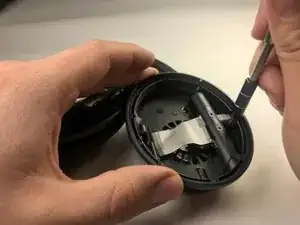

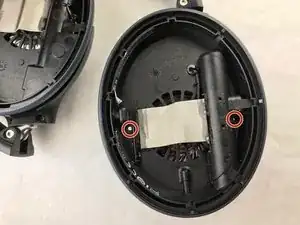

    • Unter dem Gewebe werden zwei Schrauben sichtbar.

    • Entferne behutsam die beiden 5 mm Kreuzschlitzschrauben #00 und lege sie beiseite.

    While you are are unscrewing the screws if you push them in it helps to pop out the cover on the back side which makes it a lot easier to remove.

    Adam -

  4. fHM1mk41GsKdI2GD

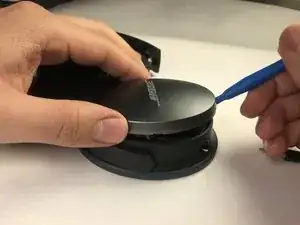

    • Drehe die Kopfhörer wieder um und heble vorsichtig die äußere Abdeckung ab.

    • Versuche es zunächst mit einem Werkzeug aus Kunststoff, bevor du eines aus Metall verwendest.

    • Mit etwas Druck löst sich die Abdeckung ab.

  5. pVraN1OBmpH2AjjC
    pVraN1OBmpH2AjjC
    pv5DEsZavMNYxQdc
    HrxFNmCxbmYoZO5O

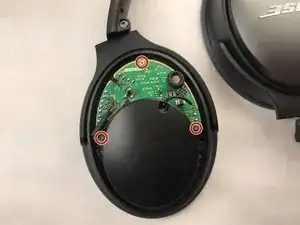

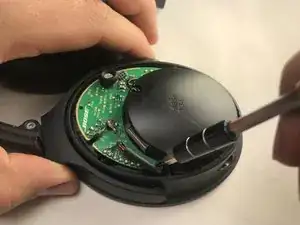

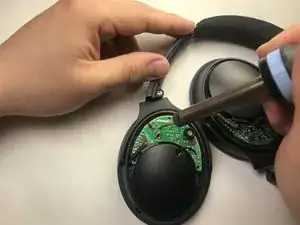

    • Die Hauptplatine ist mit drei Schrauben am Ohrhörer befestigt.

    • Entferne die drei Schrauben, um den nächsten Schritt zu erleichtern.

  6. RdNVDlm5FFtPmRu4

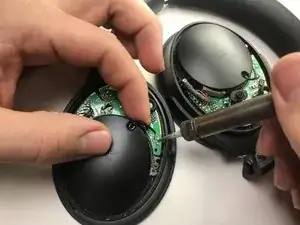

    • Entlöte alle Kabelanschlüsse an der Hauptplatine.

    • Arbeite sehr vorsichtig und merke dir, wo welches Kabel angeschlossen war.

    • Diese Arbeit sollte nur von jemandem ausgeführt werden, der das auch kann. Der Ohrhörer kann sonst irreparabel beschädigt werden. Genauere Hinweise findest du in dieser Anleitung: Wie man Lötverbindungen herstellt und entlötet

  7. OEYXasyBRXgZ1qx1

    • Hole die Hauptplatine mit der Hand heraus.

    • Beim Zusammenbau müssen die Kabel wieder an ihre alten Kontakte angelötet werden.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
