DIY Löt-Bausatz einfache LED Taschenlampe

Wenn du in einem geschlossenen Raum arbeitest, stelle deinen Lötdampfabsaugung neben dein Projekt. Stelle deine Werkzeuge in einem gut beleuchteten Bereich auf, weit weg von brennbaren Materialien:

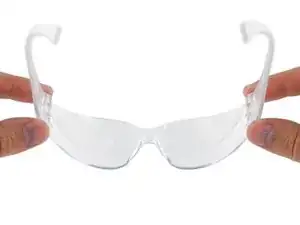

Eine Schutzbrille (Lötperlen beschädigen normale Brillen)

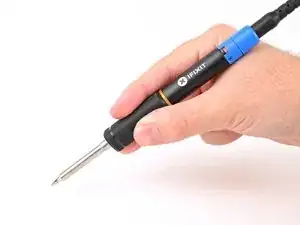

Einen Lötkolben und Lötzinn (verbleit oder bleifrei)

Einen Platinenhalter oder ein Werkzeug "Dritte Hand".

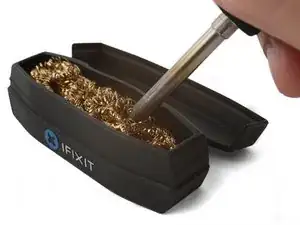

Ein Werkzeug zur Reinigung der Lötspitze (feuchter Zelluloseschwamm oder Messingwolle)

Ein Seitenschneider

Entlötlitze und/oder eine Entlötpumpe, falls du einen Fehler machst.

Optional: Eine Arbeitsmatte aus Silikon, um eine Beschädigung deiner Arbeitsfläche zu vermeiden.

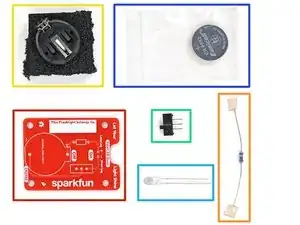

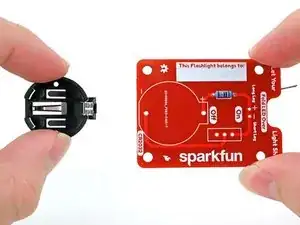

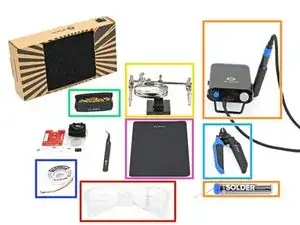

Dein Taschenlampen-Bausatz enthält folgende Einzelteile:

Leiterplatte

10 Ω (braun-schwarz-schwarz-gold-braun) Widerstand

CR2032 Akkustecker und Schaumstoffblock

Kippschalter

Weiße LED

CR2032 Akku

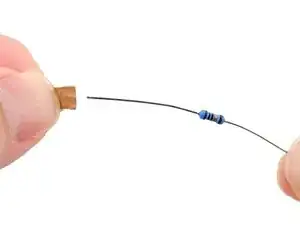

Entferne vorsichtig mit den Fingern die beiden Schutzbdeckungen von den Widerstandsleitungen. Achte darauf, die Widerstandsleitungen beim Ausbau nicht zu verbiegen.

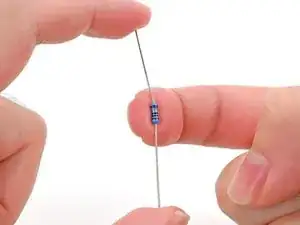

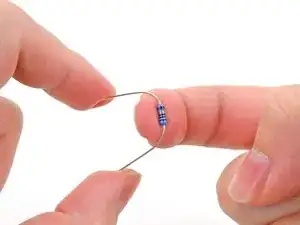

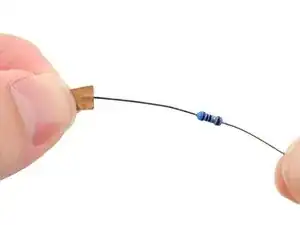

Halte den Widerstand mit einem Finger fest und biege die Drähte über die Kanten dieses Fingers um 90 Grad in eine U-Form.

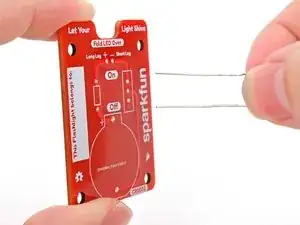

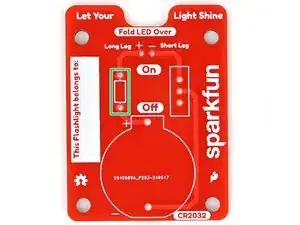

Halte die Leiterplatte so, dass die Vorderseite (die Seite mit der Aufschrift „Let Your Light Shine“ oben) zu dir zeigt.

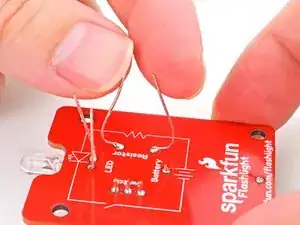

Führe die Widerstandsleitungen durch die Löcher auf der Vorderseite der Leiterplatte.

Halte den Widerstand bündig an die Vorderseite der Leiterplatte.

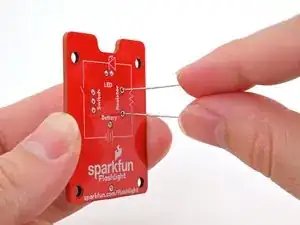

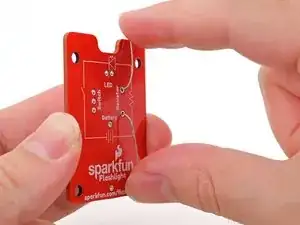

Drehe die Platine um.

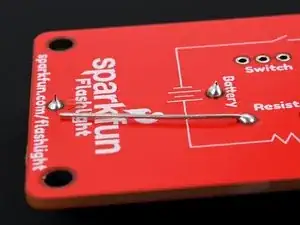

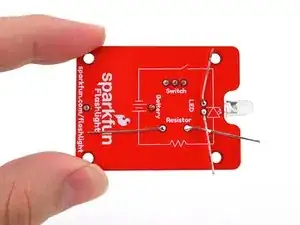

Biege die Widerstandsdrähte, bis sie parallel zur Leiterplatte verlaufen. Dadurch bleibt der Widerstand stabil, während du ihn mit der Platine verlötest.

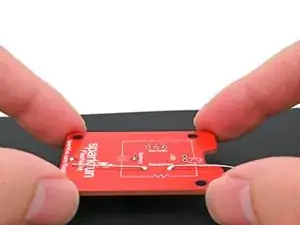

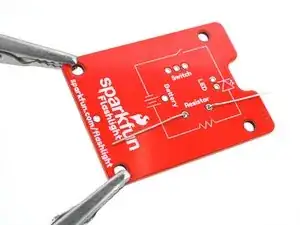

Benutze dein Dritte Hand Werkzeug, um die Platine so zu befestigen, dass die Drähte nach oben zeigen.

Setze deine Schutzbrille auf.

Schalte deinen Lötkolben ein. Wenn dein Lötkolben eine Temperaturregelung hat:

Stelle ihn auf 300 °C (~570 °F) ein, wenn du verbleites Lot verwendest

Stelle ihn auf 375 °C (~700 °F) ein, wenn du bleifreies Lot verwendest

Reinige die Lötspitze. Wenn du einen Zelluloseschwamm verwendest, befeuchte den Schwamm mit destilliertem Wasser, bis er feucht ist, und wische die Spitze schnell darüber. Wenn du Messingwolle verwendest, stich die Spitze ein paar Mal in die Messingwolle.

Schmelze eine kleine Menge Lötzinn auf der Spitze des Lötkolbens. Dies wird als „Verzinnen der Spitze“ bezeichnet und hilft bei der Wärmeübertragung.

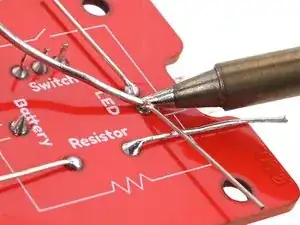

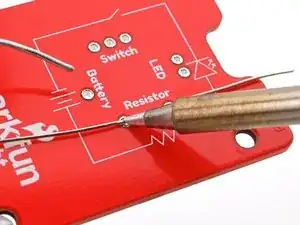

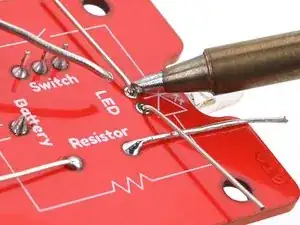

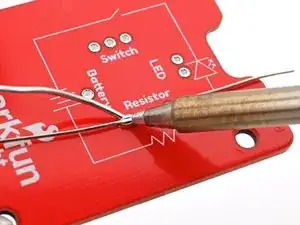

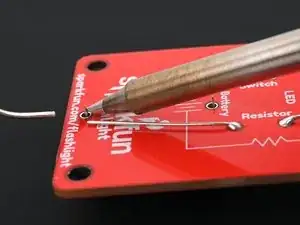

Drücke die Spitze einige Sekunden lang gegen das Lötpad der Leiterplatte und den Draht des Widerstands, um beide zu erhitzen. Neige die Spitze so, dass sie maximalen Kontakt mit dem Pad und dem Draht hat.

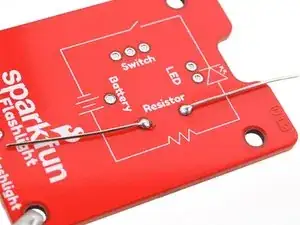

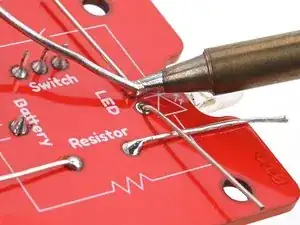

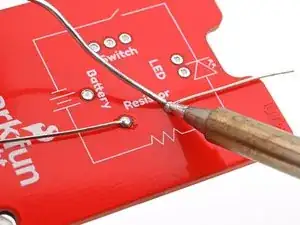

Führe den Lötdraht in den erhitzten Bereich ein, bis sich um das Kabel herum eine konkave Lötpfütze („Mini-Vulkan“) bildet.

Entferne zuerst den Lötdraht und dann den Lötkolben von der Lötstelle.

Wiederhole diesen Vorgang für den zweiten Draht des Widerstands.

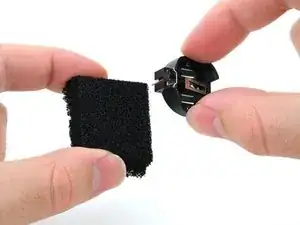

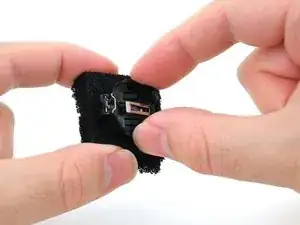

Entferne den Akkustecker aus seinem Schaumstoffblock.

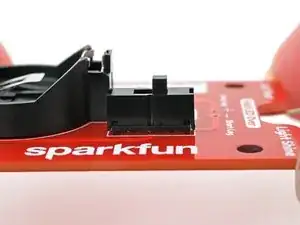

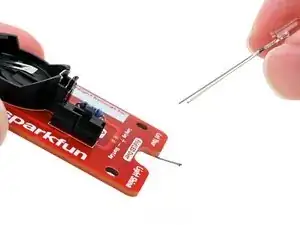

Setze den Akkustecker auf die Umrisslinie auf der Vorderseite der Leiterplatte. Achte darauf, dass die Kabel durch die Löcher in der Platine geführt werden.

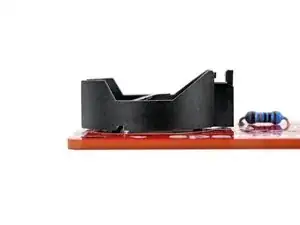

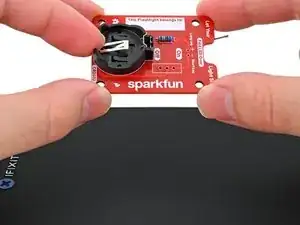

Halte den Akkustecker bündig an die Vorderseite der Leiterplatte.

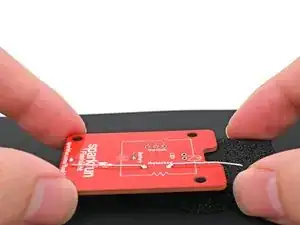

Drehe die Platine um und lege sie so ab, dass der Akkustecker auf deiner Arbeitsmatte oder -fläche aufliegt.

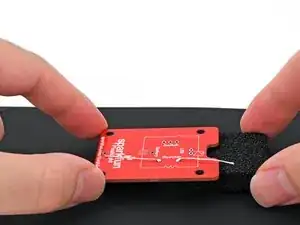

Lege den Schaumstoffblock unter die obere Kante der Platine (die Kante mit der Kerbe), um sie beim Löten gerade zu halten.

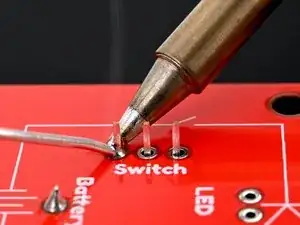

Drücke die Lötkolbenspitze einige Sekunden lang gegen das Lötpad der Leiterplatte und das Kabel des Akkusteckers, um beide zu erhitzen. Neige die Spitze so, dass sie maximalen Kontakt mit dem Pad und dem Kabel hat.

Führe den Lötdraht in den erhitzten Bereich ein, bis sich um das Kabel herum eine konkave Lötpfütze („Mini-Vulkan“) bildet.

Entferne zuerst den Lötdraht und dann den Lötkolben vom Pad.

Wiederhole diesen Vorgang für das andere Kabel des Akkusteckers.

Überprüfe, ob der Akkustecker bündig mit der Platine abschließt und ob die Lötstellen eine feste Verbindung herstellen.

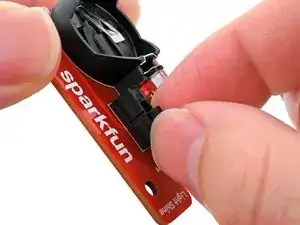

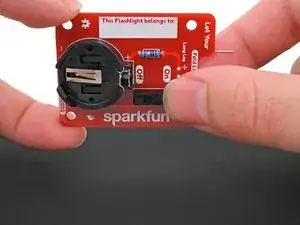

Platziere den Schalter auf seiner Umrisslinie auf der Vorderseite der Leiterplatte. Achte darauf, dass alle drei Kabel durch die Löcher in der Platine geführt werden.

Halte den Schalter bündig an die Vorderseite der Leiterplatte.

Drehe die Platine um und lege sie so ab, dass der Schalter auf deiner Arbeitsmatte oder -fläche aufliegt.

Lege den Schaumstoffblock unter die Platine, damit sie beim Löten gerade bleibt.

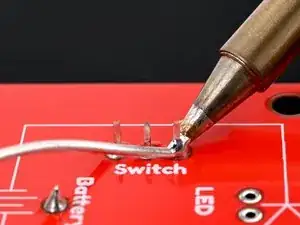

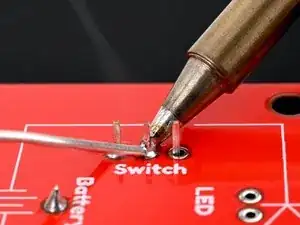

Löte die drei Schalterkabel an die Platine fest.

Überprüfe, ob der Schalter bündig mit der Platine abschließt und ob die Lötstellen eine feste Verbindung bilden.

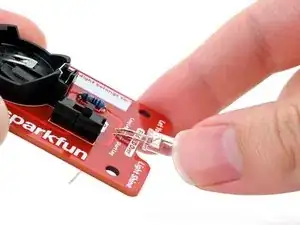

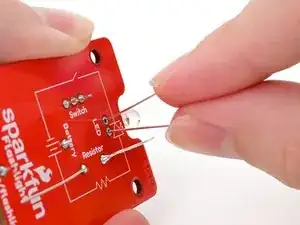

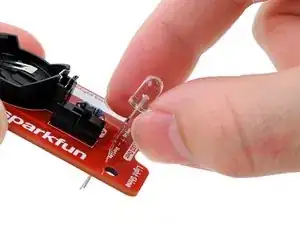

Führe die LED-Drähte etwa zur Hälfte in die Vorderseite der Platine ein, wobei das längere Drahtteil in das mit „Long Leg“ bezeichnete Loch und das kürzere Drahtteil in das mit „Short Leg“ bezeichnete Loch eingeführt wird.

Drücke die LED in Richtung der Platine (biege die Drähte), sodass die Linse in die Kerbe zwischen den Worten „Let Your“ und „Light Shine“ auf der Oberseite/Vorderseite der Leiterplatte passt.

Drehe die Platine um.

Biege die LED-Drähte, bis sie parallel zur Leiterplatte verlaufen. Dadurch bleibt die LED stabil, während du sie mit der Platine verlötest.

Benutze deine Dritte Hand, um die Platine zu befestigen, dass die Drähte nach oben zeigen.

Löte die beiden Drähte der LED an die Platine.

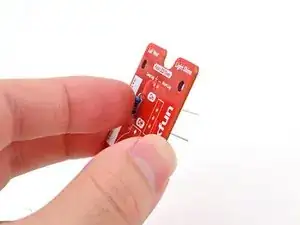

Biege die Drähte des Widerstands und der LED nach oben, bis sie senkrecht zur Platine stehen.

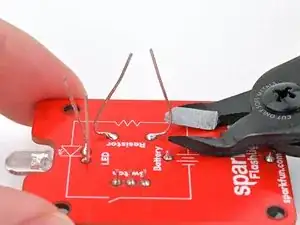

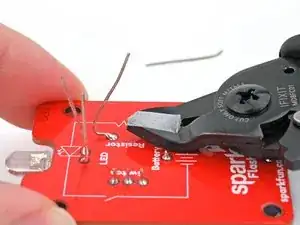

Verwende deinen Elektronik-Seitenschneider, um alle Drähte so weit zu kürzen, dass sie nicht mehr über die Lötstelle auf der Rückseite der Platine hinausragen.

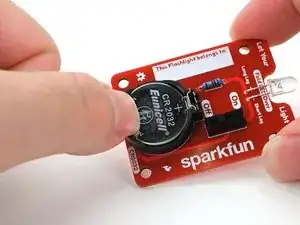

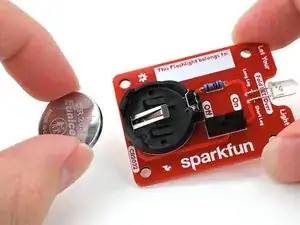

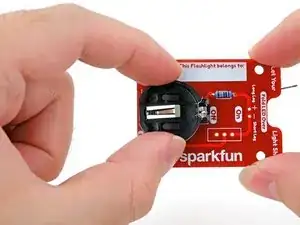

Setze deine CR2032-Batterie mit dem Pluspol (+) nach oben in den Akkustecker ein.

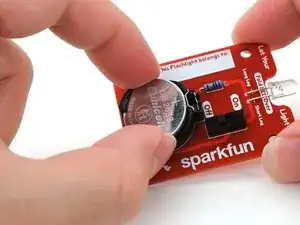

Drücke den Akku nach unten, bis er im Stecker einrastet.

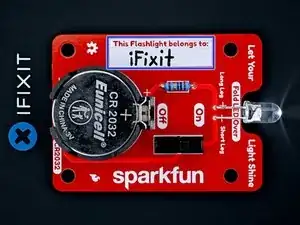

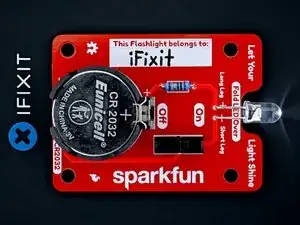

Wenn sich der Schalter in der Position „OFF“ befindet, schalte ihn ein, um die Taschenlampe anzumachen.

Optional kannst du deinen Namen in das Feld für das Namensschild schreiben.
