DJI Mini 2 Drohne Arme ersetzen

Geschrieben von: Jacob Matos
  • Kommentare: 8
DJI Mini 2 Drohne Arme ersetzen

Schwierigkeitsgrad

Schwierig

Schritte

15

Zeitaufwand

45 Minuten - 1 Stunde

Einleitung

Diese Anleitung zeigt dir, wie du einen Arm der DJI Mini 2 Drohne erfolgreich ersetzen kannst, um Schäden am Gehäuse zu reparieren und damit diese wieder flugfähig ist.

Die Arme der Drohne verbinden die Motoren, die an den Armen befestigt sind, über Kabel mit der Elektronik im Gehäuse. Ein Schaden am den Armen kann somit nicht nur zu instabilem Flugverhalten führen, sondern bis zum Absturz der Drohen führen.

Diese Anleitung erfordert ESD-sicheres Werkzeug und eine Lötstation. Wenn du noch nicht so viel Erfahrung mit dem Löten hast, ist hier eine Anleitung, die dir mit diesem Prozess helfen kann.

  1. OlIZwIPY2ye5fSbS
    OlIZwIPY2ye5fSbS
    lDMamJNH2CmcXDqd

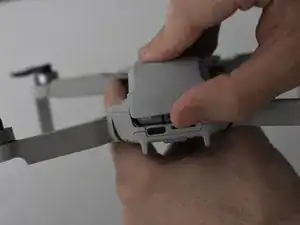

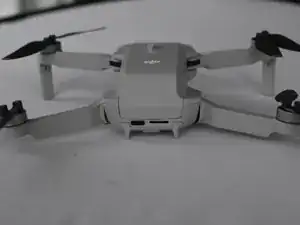

    • Lege die DJI Mini 2 so vor dir hin, dass die Ladebuchsen zu dir zeigen.

    • Öffne die Rückabdeckung mit den Fingern.

  2. 1pNtTomXrvTtSALB
    1pNtTomXrvTtSALB
    lUbPH2u6OpgHJxds

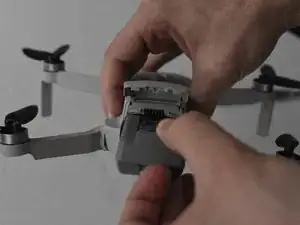

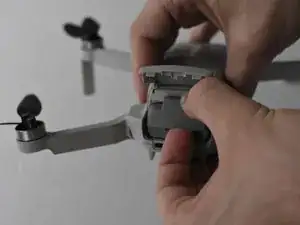

    • Drücke auf die Verriegelung, so dass sie sich öffnet.

    • Ziehe den Akku aus dem Akkufach heraus.

    Honestly, did we need an ifixit tutorial on THIS?!

    Next up, how to insert the battery.

    Big Ed -

    @big_ed Perhaps author wanted to make sure no electric issues to occur @people who are not aware of possible damages whilst having battery still inside.. Next up, a smart remark?

    Ruud -

    Merci 🔥 pour le tuto j'avais oublié comment on fait

    Layoness Record -

    Merci à vous pour ce bref mais incontournable tutoriel permettant l'accès à la batterie !

    Albert Brian Frank -

    Dieses Tutorial kann nicht ernst gemeint sein - oder doch?!

    thomas01 -

  3. laTuKhxgCusJG2wU
    laTuKhxgCusJG2wU
    5HbKW32WPNt5si2f

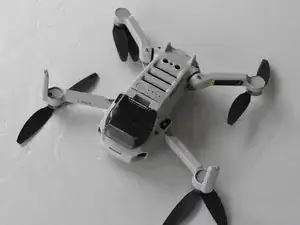

    • Klappe die Flügel der Drohne auf.

    • Lege die Drohne aufrecht auf die Arbeitsfläche.

    • Auf der Drohne sollten Aufkleber sein, die das Aufklappen der Propellerarme erklären.

  4. rB21Rh3WTVLj3PxQ
    rB21Rh3WTVLj3PxQ
    G65ZWTW2PZ1LI2Lv

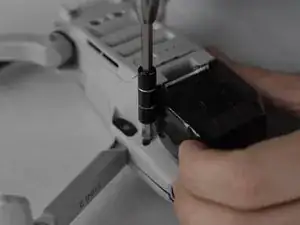

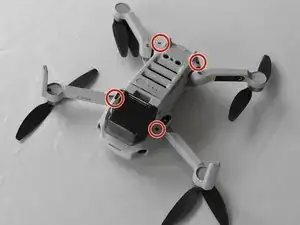

    • Entferne die vier 5 mm langen J000 Schrauben nahe an jedem Propellerarm.

  5. CybVSYG4SPRyCwIl
    CybVSYG4SPRyCwIl
    UTtqSwhMVhpJQIaX
    FPvj3rVnP3vAUO43

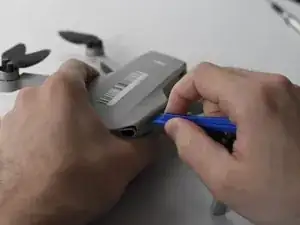

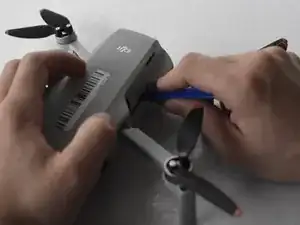

    • Drehe die Drohne um.

    • Setze ein geeignetes Werkzeug in die Naht an der oberen Abdeckung und heble sie ab.

  6. QdVwABwqRZlRYukA
    QdVwABwqRZlRYukA
    3kYwQp1nwsZyWtTj

    • Entferne die beiden 5 mm langen J000 Schrauben im Akkufach nahe bei den Anschlüssen an der Rückseite der Drohne.

  7. 2eKTlxYayAZFgAV5
    2eKTlxYayAZFgAV5
    tCOgssTTRY1KNedw

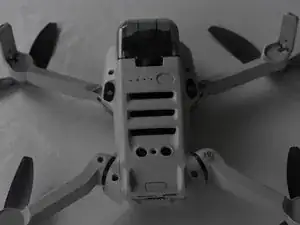

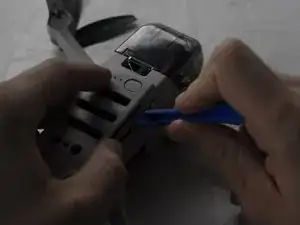

    • Drehe die Drohne wieder um.

    • Heble die untere Abdeckung mit einem Öffnungswerkzeug ab.

  8. 5onegtHKrUn6qaDT
    5onegtHKrUn6qaDT
    dtJDOsGjmgwQG3ME
    PENBruSSThphikhi

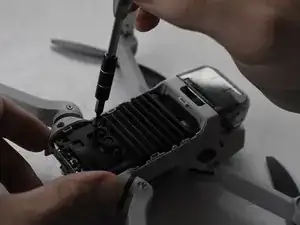

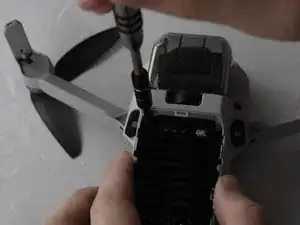

    • Entferne die drei 3 mm langen J000-Schrauben an der schwarzen Platte.

  9. Cl5MAxjTmpg3agZh
    Cl5MAxjTmpg3agZh
    lpEwwPbBB5CfaIMX

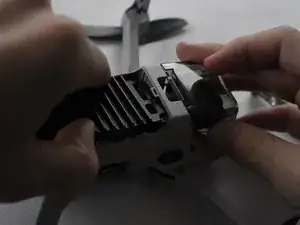

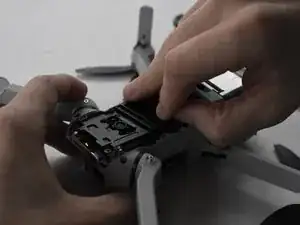

    • Entferne die schwarze Platte mit den Fingern. Die Hauptplatine wird sichtbar.

  10. hYfkSdX6bbBCPlWK
    hYfkSdX6bbBCPlWK
    MyJJIoThPEDZNwA2

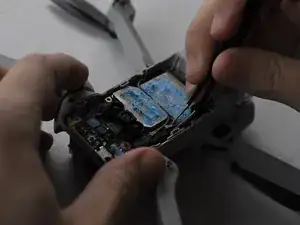

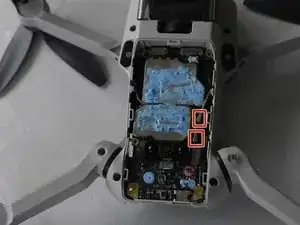

    • Achte darauf, dass die blaue Wärmeleitpaste auf zwei Bauteilen der Platine nicht zu sehr zerstört wird. Eventuell musst du sie entfernen und wieder neu auftragen, benutze dazu unsere Anleitung für Wärmeleitpaste.

    • Nimm eine ESD-sichere stumpfe Pinzette und trenne die zwei grauen Kabel von der Hauptplatine ab.

  11. 1Mip3CiHYPfukqef

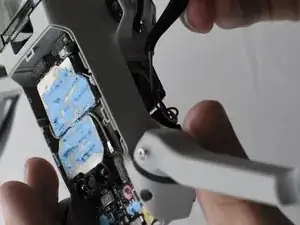

    • Nimm die ESD-sichere stumpfe Pinzette und ziehe die beiden grauen Kabel durch das Gehäuse auf die andere Seite.

  12. 2MYMbSjaHVJvchdj

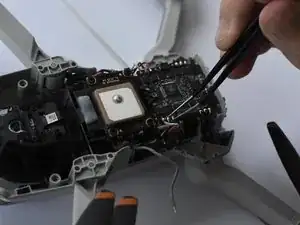

    • Drehe die Drohen so um, das die Unterseite oben liegt. Dann kannst du mit dem Lötkolben die schwarzen, roten und weißen Kabel von der Hauptplatine entfernen.

    • Verfolge die schwarzen, roten und weißen Kabel, um sicher zu gehen, dass du die des richtigen Arms austauschst.

    • Wenn du noch nicht so viel Erfahrung mit dem Löten hast, kannst du hier hilfreiche Anleitungen mit Lötfertigkeiten finden.

  13. NWq4aCrjBtSfNQOo
    NWq4aCrjBtSfNQOo
    HmUk53Ipw6fJZ1B2

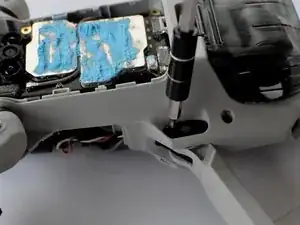

    • Drehe die Drohne wieder um, so dass sie mit der Oberseite nach oben liegt.

    • Entferne die beiden 3,5-mm-J000-Schrauben vom Drohnenarm, den du austauschen willst.

  14. NyVfgXsAQbIShwJO
    NyVfgXsAQbIShwJO
    Rj2XrRuaAPPd6FEP

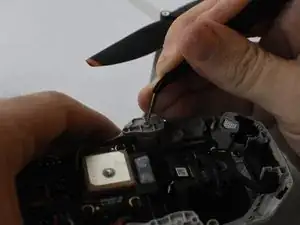

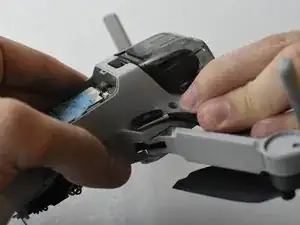

    • Drehe die Drohne wieder um und drücke mit einer Pinzette auf den Stift des Drohnenarms.

    • Drehe die Drohne wieder um und ziehe den Stift des Drohnenarms mit einer Pinzette heraus.

  15. XcBhmvWykrVS1Axi

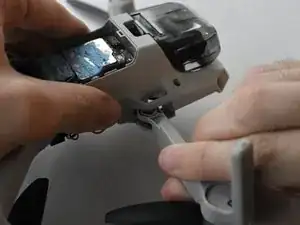

    • Ziehe den Drohnenarm mit etwas Kraft von der Drohne ab.

Abschluss

Um das Produkt wieder zusammen zu bauen, kannst du der Anleitung in umgekehrter Reinfolge folgen.

Tinte & Feder

Jacob Matos

Mitglied seit: 25/03/22

1233 Reputation

3 Kommentare

complete and comprehensive guide, Easy to follow.

Only two small points of critique,

On step 5 It says "Use a combination of the opening tool and your fingers to pry open the top panel of the drone along the seams."

This seemed almost impossible to do withcout damaging the plastic.

I then found a youtube video that showcased that you can unclip a few lips inside the drone, this made the cover come off much easyer.

The video also showed an easyer whay to put the pint removed in step 14 back in.

Apart form these two tips, the guide is practically perfect

The video is by: J T

https://youtu.be/PD678snE44w

Kobe wauters -

Thanks that was just want i needed.

Soren Helmer Jensen -

Great guide! Note that if you are replacing one of the rear arms of the drone, you can skip Steps 6 to 11. Since the rear arms don't contain any radio antennae (only the front arms do), there is no need to access/disconnect those grey coax cables or to remove bottom panel at all. (You might only risk messing up the thermal paste and cause heat issues in longer flights.)

So if you're replacing one of the rear arms, once you removed the top panel (Step 5) you can get soldering right away (Step 13).

Hope that's useful to someone. Great walkthrough though!
