Einleitung
Diese Anleitung zeigt, wie die Vibrationsmotoren im Sony DualSense Kontroller getauscht werden.
Hinweis: Diese Anleitung gilt für den DualSense Kontroller mit der FCC Nummer, die auf A endet. Überprüfe dein Modell auf der Rückseite. Wenn die Nummer auf a1 endet , hast du ein älteres Modell mit internen Unterschieden. Benutze dann die Anleitungen für das frühere Modell.
-
-
Schiebe ein Plektrum an der unteren rechten Ecke des Kontrollers unter die mittlere Zierblende ein, um die Clips zu lösen.
-
-
-
Schiebe das Plektrum an der rechten Unterkante der mittleren Zierblende entlang, um die Clips zu lösen.
-
-
-
Schiebe ein Plektrum an der unteren linken Ecke des Kontrollers unter die mittlere Zierblende ein, um die Clips zu lösen.
-
-
-
Schiebe das Plektrum an der linken Unterkante der mittleren Zierblende entlang, um die Clips zu lösen.
-
-
-
Hebe die mittlere Zierblende mit den Fingern an der Unterkante hoch, um die restlichen Clips zu lösen.
-
Hebe die Blende über die Joysticks und entferne sie.
-
-
-
Setze einen Spudger mit dem flachen Ende in den Spalt über der L1-Taste ein.
-
Heble mit dem Spudger hoch und entferne die L1-Taste.
-
-
-
Setze einen Spudger mit dem flachen Ende in den Spalt über der R1-Taste ein.
-
Heble mit dem Spudger hoch und entferne die R1-Taste.
-
-
-
Entferne die beiden 6,5 mm langen Kreuzschlitzschrauben mit denen das Gehäuse an den unteren Enden auf der Rückseite zusammengehalten ist.
-
-
-
Hebe den Akku hoch und schiebe ihn nach rechts, um besser an den Akkustecker heranzukommen.
-
-
-
Hole das untere Mikrofon mit der Spudgerspitze aus seiner Halterung heraus und entferne es.
-
-
-
Fasse die Zuglasche am Mikrofonkabel mit den Fingern oder einer Pinzette und trenne es von der Hauptplatine ab.
-
-
-
Entferne die 6,5 mm lange Kreuzschlitzschraube, mit der die Halterung des Akkus befestigt ist.
-
-
-
Fasse das Kabel zur rechten Auslöserbaugruppe mit einer Pinzette oder deinen Fingern und trenne es von der Hauptplatine ab.
-
Entferne das Kabel noch nicht ganz.
-
-
-
Fasse das Kabel mit einer Pinzette oder deinen Fingern und trenne es von der rechten Auslöserbaugruppe ab.
-
-
-
Fasse das Kabel zur linken Auslöserbaugruppe mit einer Pinzette oder deinen Fingern und trenne es von der Hauptplatine ab.
-
Entferne das Kabel noch nicht ganz.
-
-
-
Fasse das Kabel mit einer Pinzette oder deinen Fingern und trenne es von der rechten Auslöserbaugruppe ab.
-
-
-
Trenne das Kabel zum Touchpad mit den Fingern oder einer Pinzette von der Hauptplatine ab.
-
-
-
Führe die Joysticks vorsichtig durch das vordere Gehäuseteil und hebe die Hauptplatine heraus.
-
-
-
Drehe die Hauptplatine und den Mittelrahmen herum, um an die schwarzen und roten Kabel der Vibrationsmotoren heranzukommen.
-
Entlöte die Kabel der Vibrationsmotoren auf der Hauptplatine.
-
-
-

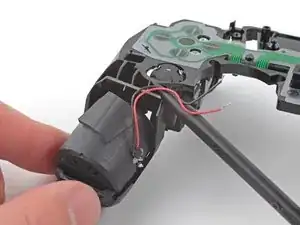

Halte den Mittelrahmen nach oben, damit der Vibrationsmotor nicht auf der Arbeitsfläche aufliegt.
-

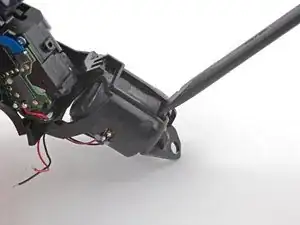

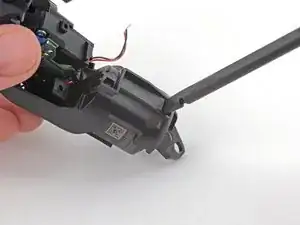

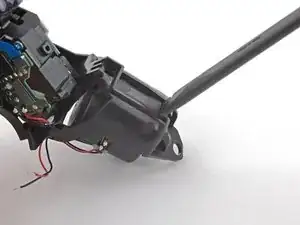

Schiebe den Spudger mit dem flachen Ende in die Öffnung im Mittelrahmen gegen den linksseitigen Vibrationsmotor.
-

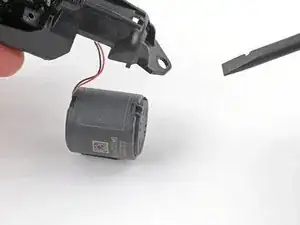

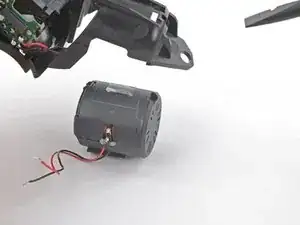

Drücke darauf, bis sich der Vibrationsmotor aus der Klebeverbindung zum Mittelrahmen löst.
-
-
-
Halte den Mittelrahmen nach oben, damit der Vibrationsmotor nicht auf der Arbeitsfläche aufliegt.
-

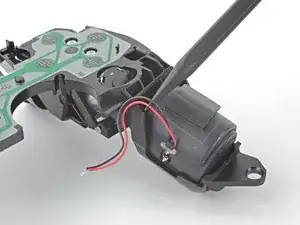

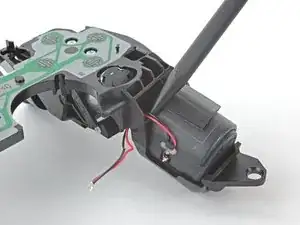

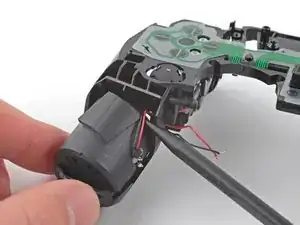

Schiebe den Spudger mit dem flachen Ende in die Öffnung im Mittelrahmen gegen den rechtsseitigen Vibrationsmotor.
-

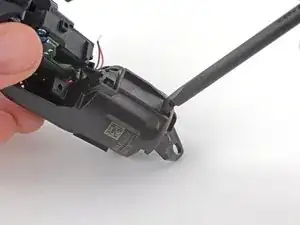

Drücke darauf, bis sich der Vibrationsmotor aus der Klebeverbindung zum Mittelrahmen löst.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
Bitte entsorge deinen Elektroschrott sachgerecht.
Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
