DualShock 4 (CUH-ZCT1U) R2- und L2-Taste tauschen

Überprüfe die Modellnummer auf der Rückseite des Controllers. Die Anleitung wurde mit einem CUH-ZCT1U Modell geschrieben. Wenn du ein anderes Modell hast, können sich die Verfahren und die Teile leicht unterscheiden.

Entferne die vier 6,4 mm langen Kreuzschlitzschrauben, mit denen die Rückabdeckung befestigt ist.

Heble mit einem Plektrum an jeder Ecke der L1-Taste, bis sie sich vom Gehäuse löst.

Entferne die Taste.

Entferne in gleicher Weise die R1-Taste.

Setze das Plektrum nach unten geneigt in der Mitte zwischen Griff und Aktionstasten zwischen Vorder- und Rückseite ein.

Schiebe das Plektrum zum Griff hin und heble gleichzeitig, bis sich die erste Raste löst.

Wiederhole das Ganze auf der anderen Seite des Controllers, um die zweite Raste zu lösen.

Zwei weitere Rasten halten die Gehäuseteile beim Erweiterungsabschluss und der Kopfhörerbuchse zusammen.

Setze das Plektrum links und rechts von den Anschlüssen zwischen dem vorderen und rückseitigem Gehäuseteilen ein.

Verdrehe das Plektrum, bis sich die Gehäuseteile voneinander lösen.

Du findest die Rasten, wenn du durch den Spalt über den R2- und L2-Tasten schaust.

Schiebe die Spitze eines Spudgers durch den Spalt über der R2-Taste und drücke die Raste nach außen.

Während du die Raste nach außen drückst, ziehe gleichzeitig das Rückgehäuse langsam vom vorderen Gehäuseteil ab, bis sie sich voneinander lösen.

Wiederhole das Verfahren für die Raste bei der L2-Taste.

Drücke die R2-Taste und schiebe die Gehäuserückseite darüber.

Drücke die L2-Taste und schiebe die Gehäuserückseite darüber.

Klappe die Gehäuserückseite oben über den Controller und lege sie ab, achte dabei darauf, dass das Verbindungskabel nicht zu stark angespannt wird.

Ziehe das Verbindungskabel mit einer Pinzette oder deinen Fingern an der blauen Zuglasche aus seinem Anschluss heraus.

Fasse den Stecker des Akkukabels mit einer Pinzette oder deinen Fingern und trenne ihn von der Hauptplatine ab.

Entferne den Akku.

Fasse die Verlängerung für die Reset-Taste und hebe sie aus ihrer Vertiefung im Akkufach heraus.

An den markierten Stellen befinden sich zwei Rasten, mit denen der Akkuhalter an der Hauptplatine befestigt ist.

Setze einen Spudger mit der Spitze in die Öffnung hinter der rechten Raste am Akkuhalter.

Drücke auf die Raste, bis sie sich von der Hauptplatine löst.

Hebe die rechte Seitenkante des Akkuhalters hoch.

Setze einen Spudger mit der Spitze in die Öffnung hinter der linken Raste am Akkuhalter.

Drücke auf die Raste, bis sie sich von der Hauptplatine löst.

Entferne den Akkuhalter.

Klappe den Sicherungsbügel am ZIF-Anschluss des Kabels zum Touchpad hoch.

Ziehe das Kabel mit einer Pinzette oder deinen Fingern an der blauen Zuglasche aus dem Anschluss heraus.

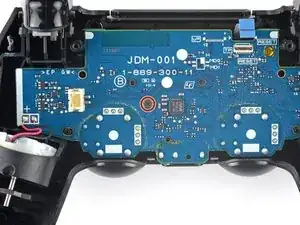

Entferne die 6,4 mm lange Kreuzschlitzschraube, mit der die Hauptplatine befestigt ist.

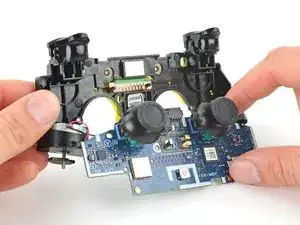

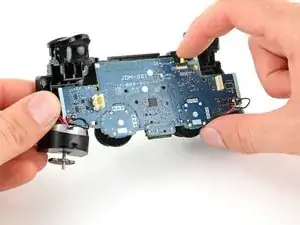

Fasse die Hauptplatine an den herausragenden Kunststoffteilen oder an den Vibrationsmotoren und entferne sie.

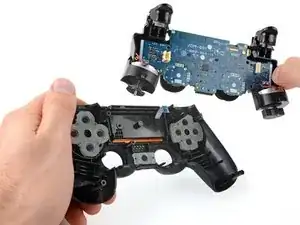

Hebe die Hauptplatine an und klappe sie über die Unterkante des Mittelrahmens, die Kabel zu den Vibrationsmotoren können angeschlossen bleiben.

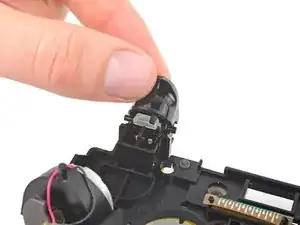

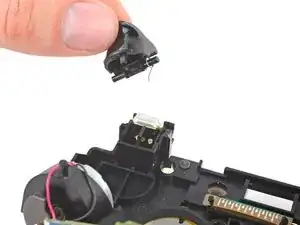

Fasse die R2-Taste fest an und klipse die Stifte vom Mittelrahmen ab.

Entferne die R2-Taste.

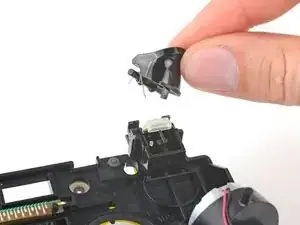

Klipse auch die L2-Taste vom Mittelrahmen ab und entferne sie. Achte darauf, dass die kleine Feder vom inneren Stift nicht verloren geht.

Lege den Mittelrahmen mit der Oberseite nach unten und richte die Taste aus.

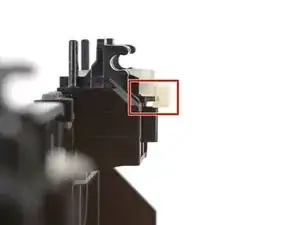

Schiebe die Feder über den inneren Stift, so dass das gebogene Ende nach oben zeigt.

Lege ein Ende der Feder in die zugehörige Nut in der Taste.

Platziere die Taste über die Clips und lege das andere Ende der Feder über die zugehörige Nut im Mittelrahmen.

Drücke die Stifte in die Clips hinein, bis sie einrasten.

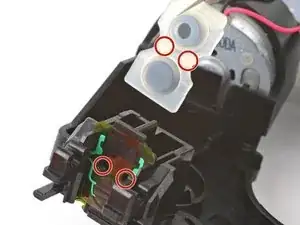

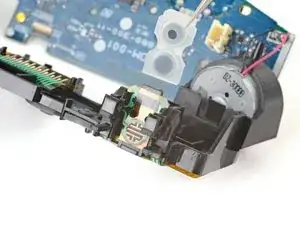

Fasse die Tastenmatte für die R2- und R1-Taste an der Oberkante an.

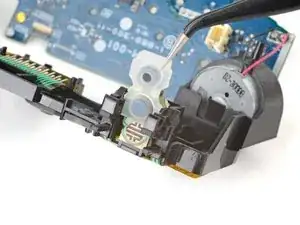

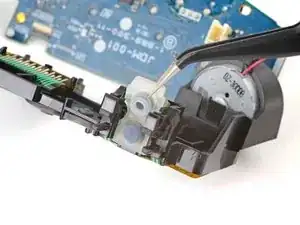

Schiebe die Matte aus ihrer Fassung im Mittelrahmen heraus.

Schiebe die Tastenmatte für die L1- und L2-Taste aus ihrer Fassung im Mittelrahmen heraus und entferne sie.
