Einleitung

Diese Anleitung zeigt , wie die Tasten-Leitermembran am DualShock 4 Modell CUH-ZCT1U ersetzt wird.

  1. X5wSfxicAxSko1Zg
    • Überprüfe die Modellnummer auf der Rückseite des Controllers. Die Anleitung wurde mit einem CUH-ZCT1U Modell geschrieben. Wenn du ein anderes Modell hast, können sich die Verfahren und die Teile leicht unterscheiden.

    • Wenn du ein Modell der zweiten Generation eines DualShock 4 hast, mit der Modellnummer CUH-ZCT2U, benutze diese Anleitungen.

    model:cuh-zct2e

    كيف يمكن ان افكها

    Mhmod -

  2. w1u5HLFRbQIP2d2F
    w1u5HLFRbQIP2d2F
    pJuWDOWVmAmLyI6V
    • Um den Kontroller während der Reparatur sicher zu lagern, kannst du eine weiche Unterlage, z.B. ein Mikrofasertuch verwenden.

    • Entferne die vier 6,4 mm langen Kreuzschlitzschrauben, mit denen die Rückabdeckung befestigt ist.

    to re-torque these PH00 screw... i found 19Ncm to be about the max. (since 27Ncm was too much)

    Dreamcat 4 -

  3. NgnhjUOrfuwMJyov
    NgnhjUOrfuwMJyov
    cwbJVa63FyosD31P
    HvrmieUp6UwVcySs
    • Heble mit einem Plektrum an jeder Ecke der L1-Taste, bis sie sich vom Gehäuse löst.

    • Decke die Taste ab, damit sie nicht davonfliegen kann.

    • Entferne die Taste.

    I found this step difficult. I've done it in the past but for some reason, this time I am having a very difficult time getting L1/R1 to come out. In the image, the shell is already apart, but for me at this stage it's still clamped shut after I removed the screws.

    Jimmy -

  4. AJugiOXGbAhQ1BMq
    • Entferne in gleicher Weise die R1-Taste.

    I didn't have to remove the buttons just to replace the battery ...

    Justin Vander Ziel -

  5. B1xF1WqHbfBoBJtF
    B1xF1WqHbfBoBJtF
    EHOhhIPKfA2DZQfI
    McHyyAQtKhIUOHJO
    • Das Rückgehäuse ist mit sechs Rasten am vorderen Gehäuseteil befestigt. In den nächsten vier Schritten wird gezeigt, wie die Rasten gelöst werden, bevor das Gehäuse geöffnet werden kann.

    • Setze das Plektrum nach unten geneigt in der Mitte zwischen Griff und Aktionstasten zwischen Vorder- und Rückseite ein.

    • Schiebe das Plektrum zum Griff hin und heble gleichzeitig, bis sich die erste Raste löst.

    • Wiederhole das Ganze auf der anderen Seite des Controllers, um die zweite Raste zu lösen.

  6. j1WZgSo6o3TaODlg
    j1WZgSo6o3TaODlg
    eRF1MNwAMFijHfw4
    ocNfVkqvnbtCNBcd
    • Zwei weitere Rasten halten die Gehäuseteile beim Erweiterungsabschluss und der Kopfhörerbuchse zusammen.

    • Setze das Plektrum links und rechts von den Anschlüssen zwischen dem vorderen und rückseitigem Gehäuseteilen ein.

    • Verdrehe das Plektrum, bis sich die Gehäuseteile voneinander lösen.

    • Wenn sich die Teile nicht leicht lösen, dann setze das Plektrum in verschiedenen Winkeln ein.

    • Öffne den Controller noch nicht, er wird immer noch mit zwei sehr empfindlichen Rasten in der Nähe der Trigger-Tasten zusammengehalten.

  7. jf5SveEdOwRIGhJq
    • Die letzten beiden Rasten sind sehr empfindlich und müssen von innen aus dem Gehäuse geöffnet werden. Wenn sie dabei brechen, ist es nicht so schlimm, die Reparatur und die Funktion wird dadurch nicht beeinträchtigt.

    • Du findest die Rasten, wenn du durch den Spalt über den R2- und L2-Tasten schaust.

    Ah, well perhaps I may have broken a tab by not removing the buttons but if be more worried about breaking the buttons

    Justin Vander Ziel -

  8. qQcyUfycauX1EUE6
    qQcyUfycauX1EUE6
    YFUPEeSZZqPY4U1E
    OHcMVCNj4VJZWyNC
    • Schiebe die Spitze eines Spudgers durch den Spalt über der R2-Taste und drücke die Raste nach außen.

    • Während du die Raste nach außen drückst, ziehe gleichzeitig das Rückgehäuse langsam vom vorderen Gehäuseteil ab, bis sie sich voneinander lösen.

    • Öffne den Controller erst, wenn beide Rasten bei R2 und L2 gelöst sind.

    • Wiederhole das Verfahren für die Raste bei der L2-Taste.

  9. PKcRjl2CIQogpTKp
    PKcRjl2CIQogpTKp
    fip3U51QOcVGEXVJ
    u6ZnJrwXE1clORUW
    • Drücke die R2-Taste und schiebe die Gehäuserückseite darüber.

  10. KP2vxXGWlaTfsUDK
    • Drücke die L2-Taste und schiebe die Gehäuserückseite darüber.

  11. 3hhTNdLYVWIBGeVA
    3hhTNdLYVWIBGeVA
    hfTvkNdF3uokn4Pa
    GXsRCZqUChYpLy1d
    • Klappe die Gehäuserückseite oben über den Controller und lege sie ab, achte dabei darauf, dass das Verbindungskabel nicht zu stark angespannt wird.

  12. nCng6Fw1GK6utOG1
    nCng6Fw1GK6utOG1
    SZUVqTnFbaQPaXbq
    5sWqh1SoSQhBsOFd
    • Ziehe das Verbindungskabel mit einer Pinzette oder deinen Fingern an der blauen Zuglasche aus seinem Anschluss heraus.

    • Achte beim Zusammenbau darauf, dass die Zuglasche beim Verbinden des Steckers zur Außenseite hin zeigt.

    On the model CUH-ZCT2E the circuit board is mirrored so that the connection is on the left side. When reassembling the blue tab should be facing inwards.

    Konrad Skeri Ekblad -

    I just left the interconnect cable attached and held things out of the way when I put in the new battery

    Justin Vander Ziel -

    I melted the connector with my soldering iron while removing the analog, is there a way to replace it? I don't know how many pins it has or the model to buy.

    Arlindo Tsuyoshi Hayashi -

  13. bTlYAQTvGVBKbfRV
    bTlYAQTvGVBKbfRV
    4QAyFxp5cWR2HTHW
    • Fasse den Stecker des Akkukabels mit einer Pinzette oder deinen Fingern und trenne ihn von der Hauptplatine ab.

    • Ziehe nur am Stecker, nicht am Kabel.

  14. gp4YHL5LMwLLvcoE
    • Entferne den Akku.

  15. 6M2oWXxExT4ElTXk
    6M2oWXxExT4ElTXk
    FwVprSgDuD6bHjCd
    • Fasse die Verlängerung für die Reset-Taste und hebe sie aus ihrer Vertiefung im Akkufach heraus.

    On the model CUH-ZCT2E this is part of the battery bracket and not removable. Just skip this step.

    Konrad Skeri Ekblad -

  16. OdOvSwnMxMWM4r1W
    OdOvSwnMxMWM4r1W
    mGrvIhfZTUenHG4w
    R1xtscUk6ivQwlFS
    • An den markierten Stellen befinden sich zwei Rasten, mit denen der Akkuhalter an der Hauptplatine befestigt ist.

    • Setze einen Spudger mit der Spitze in die Öffnung hinter der rechten Raste am Akkuhalter.

    • Drücke auf die Raste, bis sie sich von der Hauptplatine löst.

    • Hebe die rechte Seitenkante des Akkuhalters hoch.

    On the model CUH-ZCT2E the battery bracket is not secured by clips but by a PH #00 screw mid height on the right half of the battery bracket. Just remove the screw and for the next step lift the battery bracket straight up.

    Konrad Skeri Ekblad -

  17. MpRnnXNR6AkVJPdE
    MpRnnXNR6AkVJPdE
    JknRtEahfZLV1Rus
    • Setze einen Spudger mit der Spitze in die Öffnung hinter der linken Raste am Akkuhalter.

    • Drücke auf die Raste, bis sie sich von der Hauptplatine löst.

    • Entferne den Akkuhalter.

  18. NtpB2BKLXfOs3ibt
    NtpB2BKLXfOs3ibt
    ocmExNqCRtHeRbfY
    L2nX3BGEGvqBGKhL
    • Klappe den Sicherungsbügel am ZIF-Anschluss des Kabels zum Touchpad hoch.

    • Ziehe das Kabel mit einer Pinzette oder deinen Fingern an der blauen Zuglasche aus dem Anschluss heraus.

  19. cvAhPRrNOSeyOgNH
    • Entferne die 6,4 mm lange Kreuzschlitzschraube, mit der die Hauptplatine befestigt ist.

    • Halte die Hauptplatine während des Zusammenbaus eng am vorderen Gehäuseteil, bevor du sie befestigst. Teste jede einzelne Taste, um sicherzustellen, dass die Silikontasten richtig sitzen. Wenn alle Tasten funktionieren, dann befestige die Hauptplatine.

    On the model CUH-ZCT2E this screw was removed in step 16. Just skip this step.

    Konrad Skeri Ekblad -

  20. 2yavZDXheRWMZTKn
    2yavZDXheRWMZTKn
    Y1wFpWXa4YDCpvA5
    • Fasse die Hauptplatine an den herausragenden Kunststoffteilen oder an den Vibrationsmotoren und entferne sie.

    • Achte darauf, dass sich die Hauptplatine nicht vom Mittelrahmen ablöst, da sie nur durch die Kabel zu den Vibrationsmotoren miteinander verbunden sind.

    • Lasse dir beim Zusammenbau Zeit, um die Hauptplatine gut auszurichten. Benutze dazu die Passstifte und achte darauf, dass das Kabel zum Touchpad sich nicht unter ihr verfängt.

  21. hblA1JcXMrn5sM4M
    hblA1JcXMrn5sM4M
    vc3FPVvH2VIJKPQt
    • Achte darauf, dass die Kabel zu den Vibrationsmotoren nicht zu stark angespannt werden. Falls sie von der Hauptplatine abreißen, kannst du sie mit Hilfe dieser Anleitung wieder anlöten.

    • Hebe die Hauptplatine an und klappe sie über die Unterkante des Mittelrahmens, die Kabel zu den Vibrationsmotoren können angeschlossen bleiben.

  22. XGJelrNs2THPBBY5
    XGJelrNs2THPBBY5
    35DwrS1hJbGKYOBU
    hZpAg5loNBxHTiFH
    • Fasse die R2-Taste fest an und klipse die Stifte vom Mittelrahmen ab.

    • Die Feder kann vom inneren Stift abspringen. Achte darauf, dass sie nicht verloren geht.

    • Entferne die R2-Taste.

    de haut en bas ou comment

    Amadou Garango -

  23. PGwROeIORb6fPTAp
    • Klipse auch die L2-Taste vom Mittelrahmen ab und entferne sie. Achte darauf, dass die kleine Feder vom inneren Stift nicht verloren geht.

  24. JTRJOgAhxPaJKnl5
    JTRJOgAhxPaJKnl5
    4NiN6mtjNLaqZEcK
    wPwMQBbogOimCHhQ
    • Hier kannst du lesen, wie beim Zusammenbau die Federn an der R2- und L2-Taste wieder angebracht werden:

    • Lege den Mittelrahmen mit der Oberseite nach unten und richte die Taste aus.

    • Schiebe die Feder über den inneren Stift, so dass das gebogene Ende nach oben zeigt.

    • Lege ein Ende der Feder in die zugehörige Nut in der Taste.

    • Platziere die Taste über die Clips und lege das andere Ende der Feder über die zugehörige Nut im Mittelrahmen.

    • Drücke die Stifte in die Clips hinein, bis sie einrasten.

  25. sE22VJUfQKH3Ue1a
    sE22VJUfQKH3Ue1a
    shSiJBTXRpLDOH1V
    JDAoYvrDWTpO3MUh
    • Fasse die Tastenmatte für die R2- und R1-Taste an der Oberkante an.

    • Schiebe die Matte aus ihrer Fassung im Mittelrahmen heraus.

  26. 3JlSlBGgUEBcuvK2
    3JlSlBGgUEBcuvK2
    JOw1ynfTbgtNJXMR
    pCOM5BMxZdIPC2tP
    • Schiebe die Tastenmatte für die L1- und L2-Taste aus ihrer Fassung im Mittelrahmen heraus und entferne sie.

    • An jeder Matte gibt es zwei Passstifte und oben ist eine Rille, die in den Mittelrahmen passen muss. Achte beim Zusammenbau darauf, dass die Stifte in die entsprechenden Löcher und die Rille in die Lasche am Mittelrahmen passen.

  27. ZXwnPmPpfokhsXA2

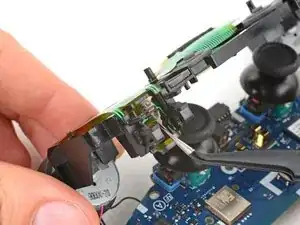

    ZXwnPmPpfokhsXA2
    JybWDe6JPsmkI1Na
    xTLfIaP5rhx1Ly2p
    • Hebe die Unterseite am R1/R2-Teil der Tasten-Leitermembran mit der Spudgerspitze oder einer Pinzette hoch.

    • Schiebe die Membran über die Haltelasche am Mittelrahmen.

    • Schiebe die Membran beim Zusammenbau in ihren Schlitz, bis sie über der Haltelasche einrastet.

  28. OilUWI4hF3HuKlxW

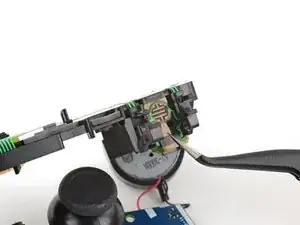

    OilUWI4hF3HuKlxW
    XuLQcNOfVhRCUxwQ

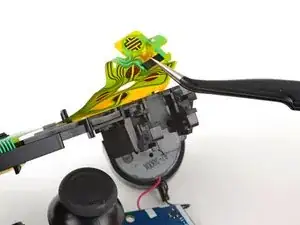

    X1GZIuMgDpoyNsFQ
    • Hebe die Unterseite am L1/L2-Teil der Tasten-Leitermembran mit der Spudgerspitze oder einer Pinzette hoch.

    • Schiebe die Membran über die Haltelasche am Mittelrahmen.

    • Schiebe die Membran beim Zusammenbau in ihren Schlitz, bis sie über der Haltelasche einrastet.

  29. xWHRtwXduCwDIYQo

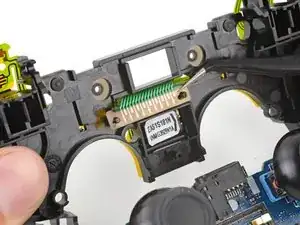

    xWHRtwXduCwDIYQo

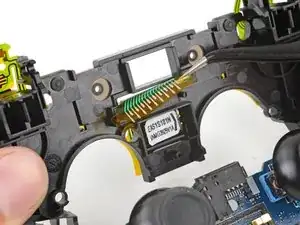

    Yi1pGpO5KHil4KHK
    • Hebe den Mittelteil der Tasten-Leitermembran aus den Haltestiften auf der Rückseite des Mittelrahmens heraus und löse sie ab.

  30. 1P2JScWeQlVwOwmM

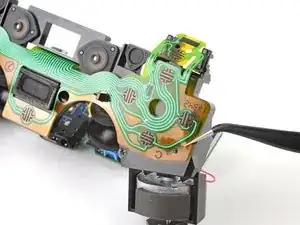

    1P2JScWeQlVwOwmM
    hcfbPWD5LxWqsQJW

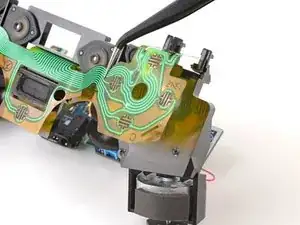

    DhgCQgj6TxcnqfWO

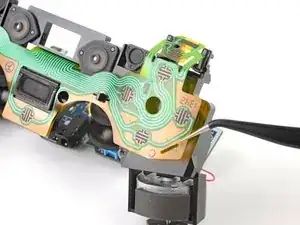

    • Drehe den Mittelrahmen herum, so dass die Tasten-Leitermembran zu dir zeigt.

    • Löse die rechte Hälfte der Tasten-Leitermembran von ihren beiden Haltestiften auf der Vorderseite des Mittelrahmens.

  31. CaR2XM15LleKuRYs

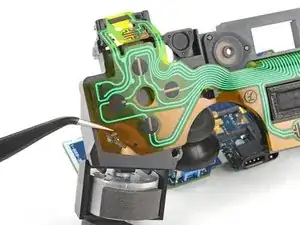

    CaR2XM15LleKuRYs
    MwtyFVQECH6HBaG4
    xIdrIitqXUUanAls

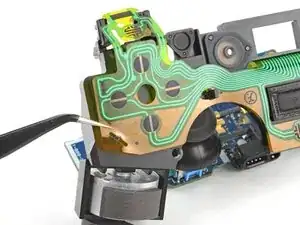

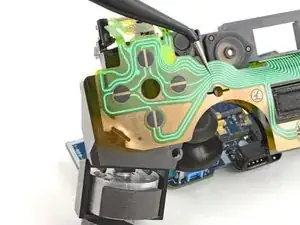

    • Löse die linke Hälfte der Tasten-Leitermembran von ihren beiden Haltestiften auf der Vorderseite des Mittelrahmens.

  32. nZDQD3oFOoUuZNb3
    nZDQD3oFOoUuZNb3
    Y6lvgdQCTNdQXDbE

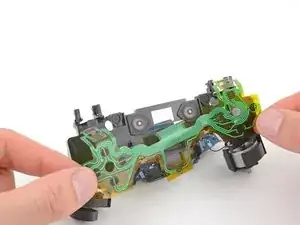

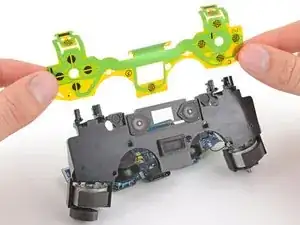

    • Fasse die Tasten-Leitermembran an beiden Seiten an.

    • Führe den Mittelteil der Tasten-Leitermembran durch ihren Ausschnitt im Mittelrahmen.

    • Entferne die Membran.

Abschluss

Vergleiche dein Ersatzteil mit dem Original. Eventuell musst du fehlende Bauteile übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
