DualShock 4 linker Joystick Austausch

Überprüfe die Modellnummer auf der Rückseite des Controllers. Die Anleitung wurde mit einem CUH-ZCT1U Modell geschrieben. Wenn du ein anderes Modell hast, können sich die Verfahren und die Teile leicht unterscheiden.

Entferne die vier 6,4 mm langen Kreuzschlitzschrauben, mit denen die Rückabdeckung befestigt ist.

Heble mit einem Plektrum an jeder Ecke der L1-Taste, bis sie sich vom Gehäuse löst.

Entferne die Taste.

Entferne in gleicher Weise die R1-Taste.

Setze das Plektrum nach unten geneigt in der Mitte zwischen Griff und Aktionstasten zwischen Vorder- und Rückseite ein.

Schiebe das Plektrum zum Griff hin und heble gleichzeitig, bis sich die erste Raste löst.

Wiederhole das Ganze auf der anderen Seite des Controllers, um die zweite Raste zu lösen.

Zwei weitere Rasten halten die Gehäuseteile beim Erweiterungsabschluss und der Kopfhörerbuchse zusammen.

Setze das Plektrum links und rechts von den Anschlüssen zwischen dem vorderen und rückseitigem Gehäuseteilen ein.

Verdrehe das Plektrum, bis sich die Gehäuseteile voneinander lösen.

Du findest die Rasten, wenn du durch den Spalt über den R2- und L2-Tasten schaust.

Schiebe die Spitze eines Spudgers durch den Spalt über der R2-Taste und drücke die Raste nach außen.

Während du die Raste nach außen drückst, ziehe gleichzeitig das Rückgehäuse langsam vom vorderen Gehäuseteil ab, bis sie sich voneinander lösen.

Wiederhole das Verfahren für die Raste bei der L2-Taste.

Drücke die R2-Taste und schiebe die Gehäuserückseite darüber.

Drücke die L2-Taste und schiebe die Gehäuserückseite darüber.

Klappe die Gehäuserückseite oben über den Controller und lege sie ab, achte dabei darauf, dass das Verbindungskabel nicht zu stark angespannt wird.

Ziehe das Verbindungskabel mit einer Pinzette oder deinen Fingern an der blauen Zuglasche aus seinem Anschluss heraus.

Fasse den Stecker des Akkukabels mit einer Pinzette oder deinen Fingern und trenne ihn von der Hauptplatine ab.

Entferne den Akku.

Fasse die Verlängerung für die Reset-Taste und hebe sie aus ihrer Vertiefung im Akkufach heraus.

An den markierten Stellen befinden sich zwei Rasten, mit denen der Akkuhalter an der Hauptplatine befestigt ist.

Setze einen Spudger mit der Spitze in die Öffnung hinter der rechten Raste am Akkuhalter.

Drücke auf die Raste, bis sie sich von der Hauptplatine löst.

Hebe die rechte Seitenkante des Akkuhalters hoch.

Setze einen Spudger mit der Spitze in die Öffnung hinter der linken Raste am Akkuhalter.

Drücke auf die Raste, bis sie sich von der Hauptplatine löst.

Entferne den Akkuhalter.

Klappe den Sicherungsbügel am ZIF-Anschluss des Kabels zum Touchpad hoch.

Ziehe das Kabel mit einer Pinzette oder deinen Fingern an der blauen Zuglasche aus dem Anschluss heraus.

Nimm einen Kreuzschlitzschraubendreher und entferne die 6,4 mm lange Schraube, mit der die Hauptplatine befestigt ist.

Hebe die Hauptplatine vom Mittelrahmen ab.

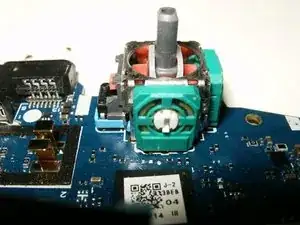

Schiebe die Abdeckungen der Joysticks durch die Ausschnitte im Gehäusevorderteil.

Klappe die Hauptplatine über die Unterkante des Controllers, die Kabel zum Vibrationsmotor können dran bleiben.

Benutze eine "dritte Hand" oder ein ähnliches Instrument, um die Platine für die Lötarbeiten sicher festzuhalten.

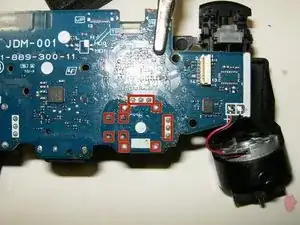

Das sind die Lötpunkte, die entlötet werden müssen. Die Platine liegt mit der Bodenseite nach oben, also ist das was links ist rechts zu finden.

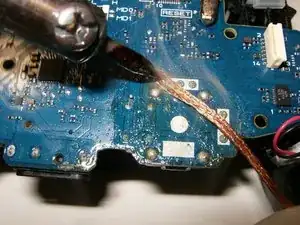

Benutze Entlötlitze und Flussmittel zum Entlöten.

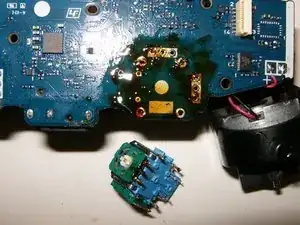

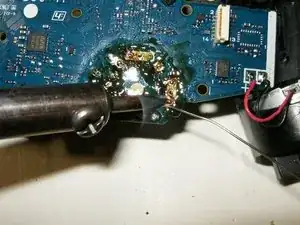

Wenn alle Kontakte entlötet sind, kannst du den alten Joystick entfernen. Das kann eine Weile dauern, denn der gesamte Lötzinn muss entfernt werden. Es ist hilfreich, wenn du beim Entlöten etwas am Joystick zu ziehen.

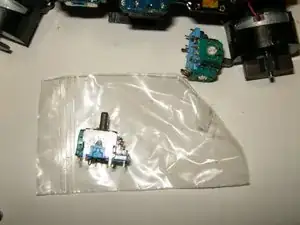

Vergleiche genau, ob die sich die Kontakte am alten und am neuen Joystick an der gleichen Stelle befinden.

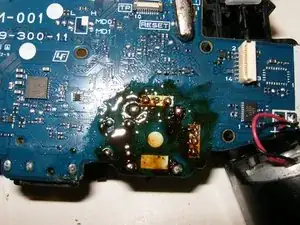

Achte daruf, dass alle Löcher frei von Lötzinn sind. Mit ganz kleinen Bohrern oder medizinischen Nadeln kannst du die Löcher frei bekommen. Die geschmolzen aussehende Masse auf der Platine ist das Flussmittel zum Entlöten.

Setze den neuen Joystick in die Platine ein. Achte daruf, dass die Kontakte genau in die Löcher in der Platine passen.

Verlöte alle Kontakte auf der Platine.

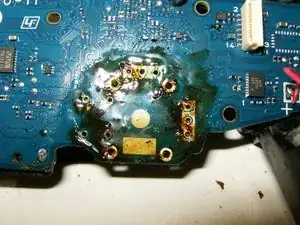

Hier siehst du die Platine nach der Reparatur. Jetzt msst du nur noch das Flussmittel mit Isopropylalkohol entfernen.
