Google Pixel 7 Kabel der 5G mmWave-Antenne tauschen

Schalte das Smartphone vollständig aus und entferne jegliche Kabel.

Achte darauf, dass du die Plektren unter den Sicherheitsmaßnahmen einsetzt, damit sich das Display nicht vom Schutzrahmen ablöst.

Rund um das Display gibt es verschiedene Rasten. Wenn dein Plektrum während des Displayausbaus stecken bleibt, hast du es wahrscheinlich zu tief in das Display eingeschoben.

Ziehe den blauen Griff nach hinten, um die Arme der Anti-Clamp zu öffnen.

Schiebe die Arme entweder über die linke oder rechte Kante deines Smartphones.

Positioniere die Saugheber nahe der unteren Kante deines Handys, einen auf der Vorderseite, den anderen auf der Rückseite.

Drücke die Saugheber zusammen, um sie auf dem Display zu befestigen.

Drücke den blauen Hebel nach vorne, um die Arme zu arretieren.

Drehe den Hebel im Uhrzeigersinn um 360 Grad oder so weit, bis die Saugheber anfangen sich zu dehnen.

Stelle sicher, dass die Saugheber weiterhin korrekt zueinander ausgerichtet sind. Falls sie zu rutschen beginnen, löse sie leicht ab und richte sie wieder korrekt aus.

Erhitze einen iOpener und schiebe ihn durch die Arme der Anti-Clamp.

Falte den iOpener, sodass er auf der unteren Kante des Smartphones liegt.

Warte eine Minute, sodass sich der Kleber durch die Hitze aufweichen kann, und sich eine kleine Lücke bildet.

Schiebe ein Plektrum unter den Displayrahmen, sobald die Anti-Clamp eine ausreichend große Lücke erzeugt hat.

Überspringe die nächsten zwei Schritte.

Lege einen erwärmten iOpener zum Lösen des Klebers mindestens drei Minuten lang auf das Display.

Wenn sich das Display warm anfühlt, dann bringe einen Saugheber am unteren Displayrand an.

Hebe das Display zusammen mit dem Schutzrahmen mithilfe des Saughebers hoch, bis ein kleiner Spalt zwischen dem Display und dem restlichen Smartphone entstanden ist.

Setze ein Plektrum in den Spalt ein.

Das Displaykabel befindet sich etwa auf halber Höhe (ein wenig darunter) an der linken Kante des Handys. Achte darauf, das Kabel nicht zu zerreißen.

Rund um die Einfassung des Handys gibt es mehrere Federkontakte. Achte darauf, dass du sie nicht verbiegst.

Schiebe das Plektrum zum Auftrennen des Klebers zur unteren rechten Displayecke hin.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein zweites Plektrum an der Unterkante ein und schiebe es zum Auftrennen des Klebers zur unteren linken Displayecke hin.

Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein drittes Plektrum unter die linke untere Displayecke ein.

Schiebe das Plektrum zum Auftrennen des Klebers und Lösen der Rasten an der linken Displaykante entlang .

Lasse das Plektrum in der linken oberen Displayecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein viertes Plektrum in die obere linke Ecke des Displays ein.

Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante entlang.

Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein fünftes Plektrum in die rechte Displaykante ein. Schiebe es unter der rechten Kante zum Auftrennen des restlichen Klebers und Lösen der Rasten an der rechten Kante entlang.

Klappe das Smartphone behutsam wie ein Buch von der rechten Displayseite her auf.

Lege das Display mit dem Bildschirm nach unten parallel zum Rahmen ab, bevor du fortfährst.

Setze eine Pinzette mit einer Spitze in die Öffnung am oberen Ende der Displaykabelhalterung ein.

Drücke die Pinzette nach innen, heble nach oben und löse die Halterung ab.

Ziehe die Displaykabelhalterung mit einer Pinzette unter dem Mittelrahmen heraus in Richtung der Kameras und entferne sie.

Heble den Displaykabelstecker mit einem Spudger senkrecht nach oben aus seinem Anschluss heraus und löse ihn ab.

Fasse das Display nur an den Kanten an.

Wenn du das Display auf deine Arbeitsfläche ablegst, achte darauf, dass nichts den unteren Bereich des Displays berührt. Lege das Display auf ein weiches, fusselfreies Tuch ab.

Löse das Display vom Smartphone ab.

Überprüfe, ob alle Schrauben fest sind und kein Teil lose ist.

Verbinde das Display und teste dein Smartphone, um sicherzustellen, dass es funktioniert. Schalte es dann wieder aus und mache mit dem Zusammenbau weiter.

Bringe an den notwendigen Stellen neuen Kleber an, nachdem du die entsprechenden Bereiche mit Isopropylalkohol (mindestens 90%ig) gereinigt hast.

Wenn du beim Zusammenbau vorgeschnittene Klebestreifen verwendest, dann folge dieser Anleitung.

Wenn du beim Zusammenbau vorgestanzte Klebefolien verwendest, dann folge dieser Anleitung.

Ziehe das schwarze Silikonpad mit einer Pinzette vom Akku und vom Mittelrahmen ab.

Ziehe die obere Graphitfolie vorsichtig mit einer Pinzette vom Akku und vom Mittelrahmen ab.

Ziehe die untere Graphitfolie vorsichtig mit einer Pinzette vom Akku und vom Mittelrahmen ab.

Entferne die drei 5,1 mm langen Torx T3 Schrauben, mit denen der Lautsprecher befestigt ist.

Hebe den Lautsprecher mit einer Pinzette aus seiner Vertiefung heraus und entferne ihn.

Entferne die neun 5,1 mm langen Torx T3 Schrauben, mit denen der Mittelrahmen befestigt ist.

Entferne den Mittelrahmen mit einer Pinzette.

Heble den Stecker des Akkukabels mit dem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.

Entferne die 5,1 mm lange Torx T3 Schraube, mit der die Halterung der mmWave-Antenne befestigt ist.

Setze einen Spudger unter die untere rechte Ecke der mmWave-Antennenhalterung ein.

Heble nach oben, bis sich die Halterung löst.

Entferne die Halterung der mmWave-Antenne mit einer Pinzette.

Heble den Stecker am Kabel der mmWave-Antenne mit dem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.

Hebe die mmWave-Antenne zusammen mit ihrem Kabel mit einer Pinzette aus ihrer Vertiefung heraus.

Entferne die mmWave-Antennenbaugruppe.

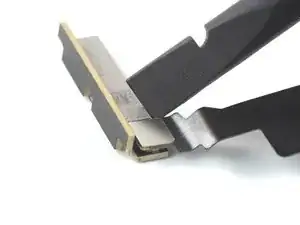

Heble den Stecker am Kabel der mmWave-Antenne mit dem Spudger nach oben aus seinem Anschluss heraus und trenne ihn ab.

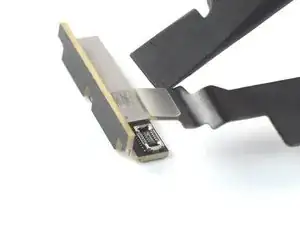

Löse das Kabel der mmWave-Antenne von der mmWave-Antenne ab.

Das Kabel der mmWave-Antenne verbleibt.
