Google Pixel 8 5G mmWave Antenne tauschen

Stecke alle angeschlossenen Kabel ab.

Schalte das Smartphone ganz aus.

Markiere das Plektrum 3 mm von der Spitze entfernt mit einem Permanentstift.

Lege einen erwärmten iOpener zum Aufweichen des Klebers zwei Minuten lang auf die Unterkante des Displays.

Ziehe den blauen Griff nach hinten, um die Arme der Anti-Clamp zu entriegeln.

Lege das Smartphone mit dem Display nach oben so auf einen Gegenstand ab, dass es zwischen den Armen der AntiClamp aufliegt, die Unterkante sollte herunterhängen.

Schiebe die Arme über die linke oder rechte Kante deines Smartphones, so dass du an die Unterkante herankommst.

Positioniere die Saugheber in der Mitte so nahe wie möglich der unteren Kante deines Handys.

Drücke die Saugheber zusammen, damit sie sich festsaugen.

Drücke den blauen Hebel nach vorne, um die Arme zu arretieren.

Drehe den Hebel im Uhrzeigersinn eine ganze Umdrehung (um 360°) oder so weit, bis die Saugheber anfangen sich zu dehnen.

Stelle sicher, dass die Saugheber weiterhin korrekt zueinander ausgerichtet sind. Falls sie zu rutschen beginnen, entferne die AntiClamp und bringe Klebeband an, damit die Saugheber besser haften.

Warte eine Minute, bis ein Spalt zwischen dem Display und dem Rahmen entstanden ist.

Setze ein Plektrum in den Spalt ein.

Ziehe den blauen Handgriff zurück, um die Arme zu entriegeln. Ziehe an den Laschen der Saugheber an der AntiClamp und löse die Saugheber ab. Entferne die AntiClamp.

Überspringe die nächsten beiden Schritte.

Bringe einen Saugheber in der Mitte nahe an der Unterkante des Displays an.

Ziehe fest und gleichmäßig am Saugheber, bis ein Spalt zwischen dem Display und dem Rahmen entstanden ist.

Setze ein Plektrum in den Spalt ein.

Das Displaykabel befindet sich etwas unterhalb der Mitte an der linken Seitenkante des Smartphones. An dieser Stelle musst du besonders vorsichtig sein, um das Kabel nicht zu beschädigen.

Um den Rand des Smartphones herum sind viele Federkontakte. Passe an diesen Stellen besonders auf, damit die Kontakte nicht beschädigt werden.

Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante entlang.

Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zum Aufweichen des Klebers zwei Minuten lang auf die rechte Kante des Displays.

Setze ein zweites Plektrum unter die untere rechte Displayecke ein.

Schiebe das neue Plektrum zum Auftrennen des Klebers zur oberen rechten Displayecke hin.

Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Setze ein drittes Plektrum unter die Unterkante des Displays ein.

Schiebe es zum Auftrennen des Klebers zur unteren linken Displayecke hin.

Lasse das Plektrum in der unteren linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zum Aufweichen des Klebers zwei Minuten lang auf die linke Kante des Displays.

Setze ein viertes Plektrum unter die untere linke Displayecke ein.

Schiebe das neue Plektrum zum Auftrennen des Klebers zur oberen linken Displayecke hin.

Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Lege einen erwärmten iOpener zum Aufweichen des Klebers zwei Minuten lang auf die Oberkante des Displays.

Setze ein fünftes Plektrum nahe an der linken Ecke unter die Oberkante ein.

Schiebe das neue Plektrum zum Auftrennen des Klebers an der Oberkante zur oberen rechten Displayecke hin.

Lege eine kleine Schachtel oder eineen Bücherstapel links neben dein Smartphone, so dass du das Display beim Abtrennen der Kabel daran aufstützen kannst.

Klappe das Display wie eine Buchseite von der rechten Kante her auf.

Stütze das Display ab, so dass du an die Displaykabel gelangen kannst.

Heble die Oberkante an der Abdeckung des Displaykabels mit einem Plektrum hoch.

Entferne die Abdeckung.

Setze einen Spudger mit der Spitze unter die obere linke Ecke des Drucksteckers vom Display ein.

Heble behutsam nach oben und trenne den Stecker ab.

Fasse das Display nur an den Kanten an.

Wenn du das Display auf die Arbeitsfläche ablegst, achte darauf, dass kein Fremdkörper die Rückseite berührt. Am besten legst du das Display auf ein sauberes, weiches und fusselfreies Tuch.

Benutze die Zuglaschen, um die Schutzfolien vom Kameraausschnitt, dem Pad für die Rückkamera, der Rückseite des Displays und den Klebestreifen am Rand abzuziehen.

Schließe das Displaykabel wieder an und bringe seine Abdeckung an.

Jetzt ist eine gute Gelegenheit, um das Smartphone ausgiebig zu testen, bevor du es wieder zuklebst. Schließe das Display zeitweise an, schalte das Gerät ein und überprüfe, ob alles funktioniert. Bevor du weiterarbeitest, musst du das Smartphone wieder ausschalten.

Drücke das Display wieder am Rahmen fest. Du solltest es spüren, wenn die Rasten wieder einschnappen.

Drücke das Display um den Rand herum gut fest, damit der Kleber gut hält.

Kalibriere deinen Fingerabdrucksensor neu.

Heble das Kabel zur 5G mmWave Antenne mit der Spudgerspitze hoch und trenne es vom Logic Board ab.

Das Kabel zur 5G mmWave Antenne ist an zwei Stellen am Mittelrahmen festgeklebt.

Lege einen erwärmten iOpener zum Aufweichen des Klebers am Kabel zwei Minuten lang auf die linke Kante des Smartphones.

Setze ein Plektrum unter den unteren Teil der 5G mmWave Antenne ein.

Schiebe das Plektrum zum Auftrennen des Klebers zur Oberkante des Smartphones hin.

Wiederhole den vorigen Schritt für den oberen Teil des Klebers.

Biege die 5G mmWave Antenne über die Oberkante des Smartphones, damit sie aus dem Weg ist.

Setze einen Spudger mit der Spitze unter die obere rechte Ecke der Graphitfolie und hebe sie soweit hoch, dass du sie mit den Fingern fassen kannst.

Löse sie nach oben hin ab und entferne sie ganz.

Schiebe ein Plektrum mit der Spitze unter die Unterlage, bis du sie mit einer Pinzette oder deinen Fingern fassen kannst.

Löse die Unterlage mit einer Pinzette oder deinen Fingern vom Mittelrahmen und dem unteren Lautsprecher ab.

Entferne die beiden 5 mm langen 3IP Torx T3 Plus Schrauben, mit denen die Halterung des USB-C-Anschlusses befestigt ist.

Entferne die Halterung des USB-C-Anschlusses mit einer Pinzette oder deinen Fingern.

Entferne die durchsichtige Schutzfolie von der Unterlage.

Orientiere dich an den Markierungen auf dem Mittelrahmen, um die linke Seite die Unterlage auszurichten und festzudrücken.

Drücke die Unterlage komplett mit dem flachen Ende des Spudgers fest an.

Entferne die blaue Schutzfolie.

Nimm einen Torx T3 Schraubendreher und entferne die acht 5,1 mm langen 3IP Torx Plus Schrauben, mit denen der Mittelrahmen befestigt ist.

Schiebe das flache Ende eines Spudgers unter die untere rechte Ecke des Mittelrahmens und löse ihn vom Wärmeleitpad ab.

Hebe den Mittelrahmen vom Rahmen ab und entferne ihn.

Heble den Akkustecker mit dem Spudger nach oben und trenne ihn ab.

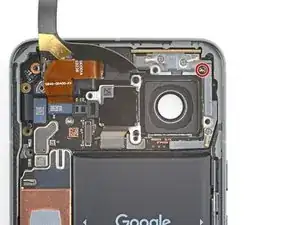

Nimm einen Torx T3 Schraubendreher und entferne die 5,1 mm lange 3IP Torx Plus Schraube, mit der die Halterung der 5G mmWave Antenne befestigt ist.

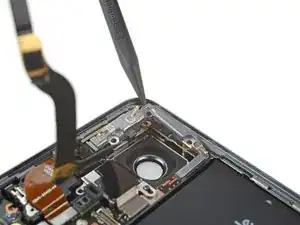

Setze einen Spudger mit der Spitze in die Kerbe bei der oberen rechten Ecke der Halterung für die 5G mmWave Antenne.

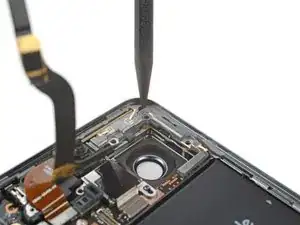

Heble mit dem Spudger nach oben, um die Halterung zu lösen.

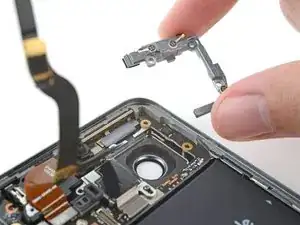

Entferne die Halterung.

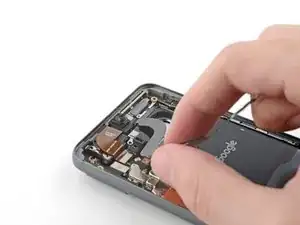

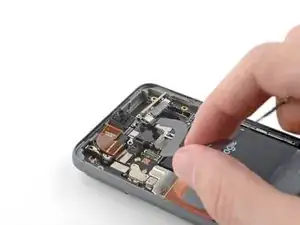

Ziehe die Antenne zusammen mit ihrem Kabel aus dem Rahmen heraus und entferne sie.

Wenn sich das Kabel von der Antenne löst, ist das kein Problem. Richte den Druckstecker des Kabels über seinem Anschluss aus und drücke ihn mit den Fingern herunter, bis er einrastet.

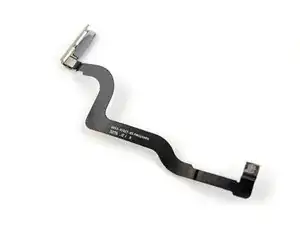

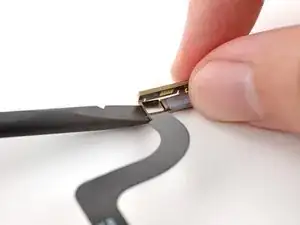

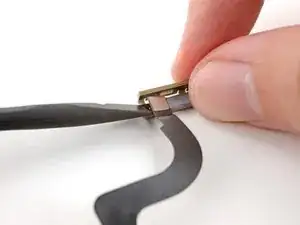

Heble den Druckstecker am Kabel der 5G mmWave Antenne mit einem Spudger hoch und trenne ihn ab.

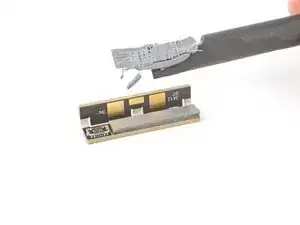

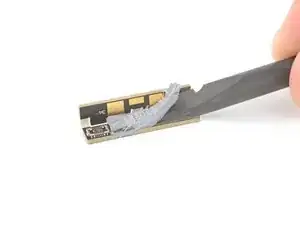

Löse das Wärmeleitpad der 5G mmWave Antenne vorsichtig mit einem Spudger ab, beschädige es dabei nicht.

Bewahre das Wärmeleitpad für den Zusammenbau gut auf.

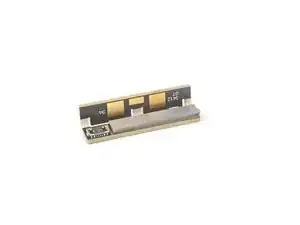

Die 5G mmWave Antenne verbleibt
