Google Pixel 9 Akku tauschen

Trenne alle Kabel vom Smartphone ab.

Das Rückseitenglas ist rundum am Rand des Rahmens festgeklebt.

Klebe überlappende Streifen von durchsichtigem Paketband über das Display, um dich zu schützen und den Öffnungsvorgang zu erleichtern. Achte darauf, dass nahe bei der Unterkante ein glatter Bereich entsteht, an dem ein Saugheber gut befestigt werden kann.

Bringe einen Saugheber so nahe wie möglich an der Unterkante des Rückseitenglases an.

Drücke ihn nach unten fest, bis er gut haftet.

Ziehe fest und gleichmäßig am Saugheber nach oben, bis ein kleiner Spalt unter dem Rückseitenglas entstanden ist.

Setze ein Plektrum mit der Spitze in den Spalt ein.

Schiebe das Plektrum an der Unterkante hin und her, um die Klebeverbindung aufzutrennen.

Schiebe das Plektrum rundum den Rand des Smartphones herum, um den restlichen Kleber aufzutrennen.

Nun ist der größte Teil des Klebers aufgetrennt. Verdrehe das Plektrum an der Unterkante, bis sich das Rückseitenglas etwas hebt und sich mit der Hand fassen lässt.

Wenn der Kleber am Rückseitenglas noch irgendwo festklebt, trenne ihn mit dem Plektrum auf.

Entferne das Rückseitenglas.

Jetzt ist eine gute Gelegenheit, um das Smartphone ausgiebig zu testen, bevor du es wieder zuklebst. Schalte es an und überprüfe seine Funktion. Schalte es wieder aus, bevor du mit dem Zusammenbau fortfährst.

Folge dieser Anleitung, um neuen Kleber anzubringen und das Rückseitenglas zu befestigen.

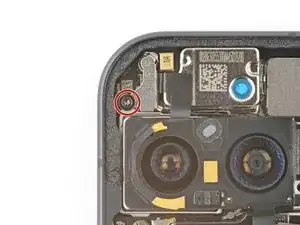

Nimm einen 3IP Torx Plus Schraubendreher und entferne die einzelne 5,4 mm lange Schraube, mit der die Abdeckung der oberen Platine befestigt ist.

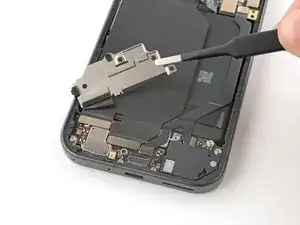

Entferne die Abdeckung der oberen Platine mit einer Pinzette.

Nimm einen 3IP Torx Plus Schraubendreher und entferne die fünf Schrauben, mit denen der Mittelrahmen und die Drahtlos-Ladespule befestigt sind:

Vier 5,4 mm lange Schrauben

Eine 2,2 mm lange Schraube

Löse das Kabel zum Blitz mit einer Pinzette vom metallenen Mittelrahmen ab.

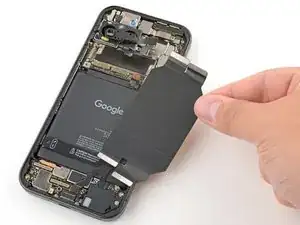

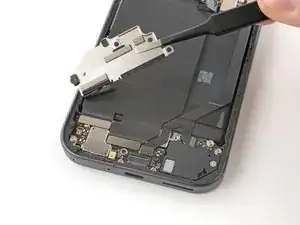

Entferne die Einheit aus Mittelrahmen, Drahtlos-Ladespule und NFC.

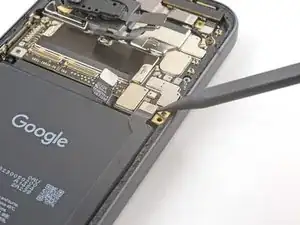

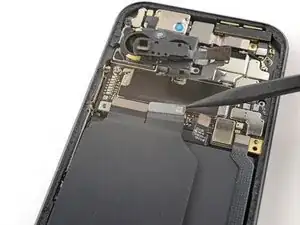

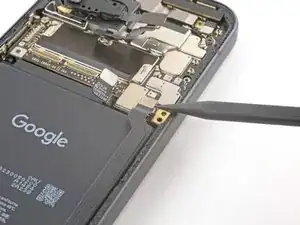

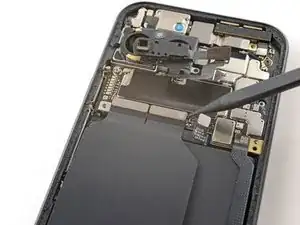

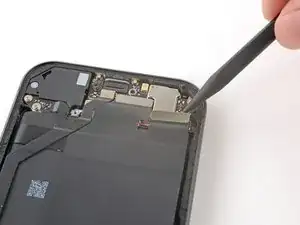

Heble den Akkustecker mit der Spudgerspitze hoch und trenne ihn ab.

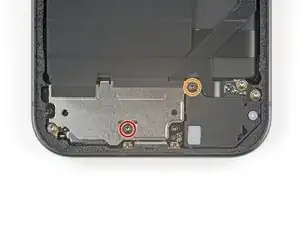

Nimm einen 3IP Torx Plus Schraubendreher und entferne die beiden Schrauben, mit denen die Abdeckung der Ladeplatine befestigt ist:

Eine 5,4 mm lange Schraube

Eine 2,9 mm lange Schraube

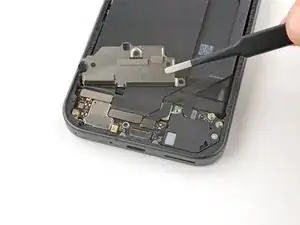

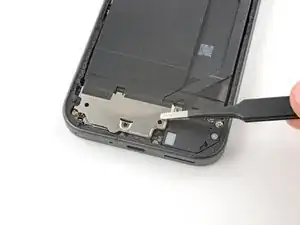

Schiebe die Abdeckung mit einer Pinzette unter der Lippe an der Kante des Rahmens hervor.

Klappe die Abdeckung von der Ladeplatine weg herum.

Ziehe das Klebeband an der Abdeckung der Ladeplatine mit einer Pinzette vom Verbindungskabel ab.

Entferne die Abdeckung der Ladeplatine.

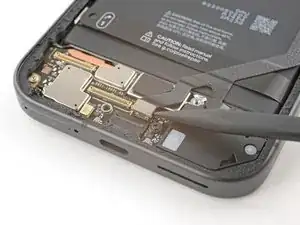

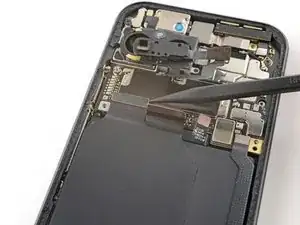

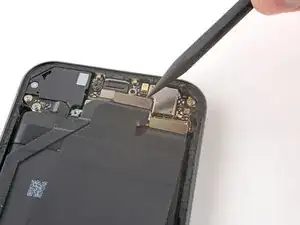

Heble die beiden oberen Druckstecker des Verbindungskabels an der Unterkante der Hauptplatine mit der Spudgerspitze hoch und trenne sie ab.

Trenne die unteren beiden Druckstecker am Verbindungskabel von der Ladeplatine ab.

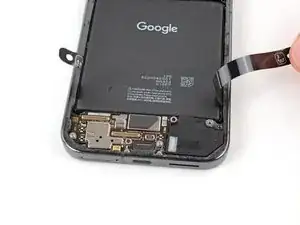

Entferne das Verbindungskabel.

Heble oberen Druckstecker des zweiten Verbindungskabels an der Hauptplatine mit der Spudgerspitze hoch und trenne sie ab.

Trenne den unteren Druckstecker des zweiten Verbindungskabels von der Ladeplatine ab.

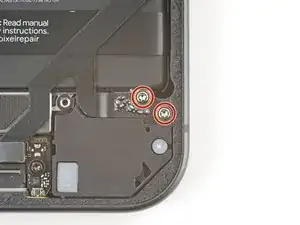

Nimm einen 3IP Torx Plus Schraubendreher und entferne die beiden 2,5 mm langen Schrauben, mit denen das zweite Verbindungskabel befestigt ist.

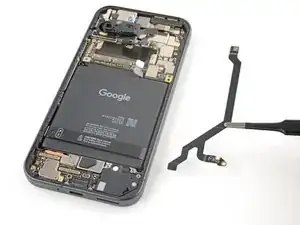

Entferne das zweite Verbindungskabel.

Nimm einen 3IP Torx Plus Schraubendreher und entferne die 5,4 mm lange Schraube, mit der die Abdeckung der Antennenplatine befestigt ist:

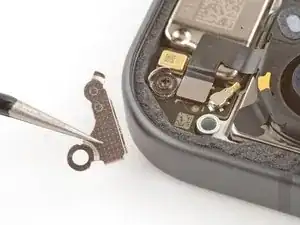

Entferne die Abdeckung der Antennenplatine mit einer Pinzette.

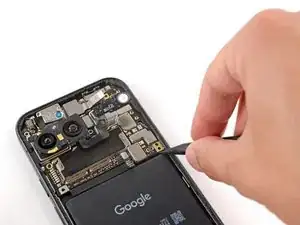

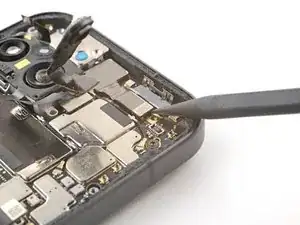

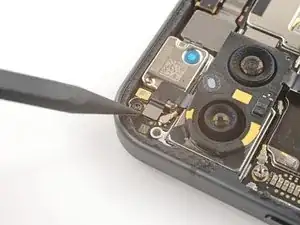

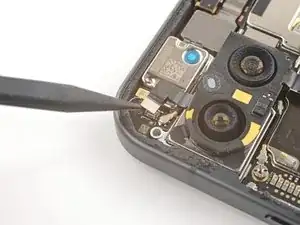

Heble den Stecker zum Autofocus mit der Spudgerspitze hoch und trenne ihn ab.

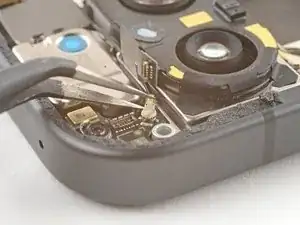

Setze eine gewinkelte Pinzette mit einer Spitze am Stecker unter dem Koaxialkabel der Antenne.

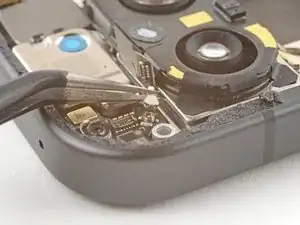

Hebe gerade nach oben und trenne die Antenne ab.

Heble den Druckstecker der Frontkamera mit der Spudgerspitze hoch und trenne ihn ab.

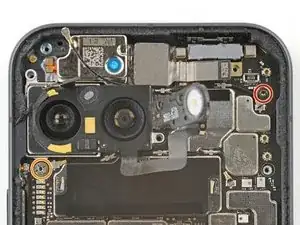

Entferne die beiden Schrauben, mit denen das Logic Board befestigt ist:

Eine 2,9 mm lange 3IP Torx Plus Schraube

Eine 5 mm lange Abstandsschraube

Setze einen Spudger mit der Spitze unter die untere rechte Ecke der Hauptplatine.

Hebe die Platine soweit mit dem Spudger hoch, bis du sie mit der Hand an der rechten Kante fassen kannst.

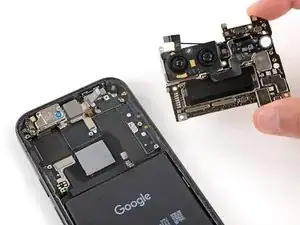

Fasse die Platine an der rechten Kante und entferne sie.

Überprüfe den Zustand des Wärmeleitpads. Es befindet sich entweder auf der Unterseite des Logic Boards oder am Rahmen.

Wenn das Pad unbeschädigt ist, überspringe den restlichen Schritt.

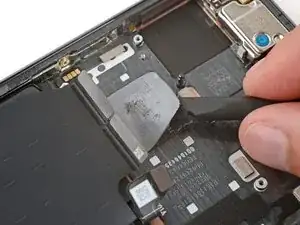

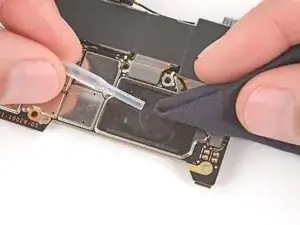

Wenn das Pad beschädigt ist, dann Schabe es mit dem flachen Ende des Spudgers ab und entferne es.

Beseitige alle Reste mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) und einem Mikrofasertuch vom Rahmen und der Unterseite des Logic Boards.

Bringe ein neues Wärmeleitpad an der gleichen Stelle im Rahmen an.

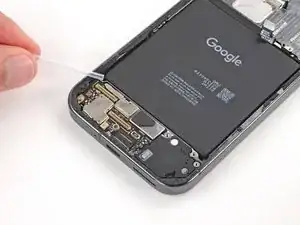

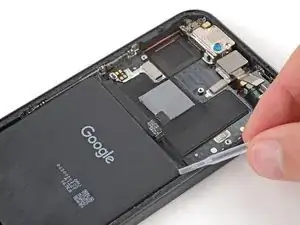

Ziehe die Zuglaschen aus Kunststoff nahe an der Unterkante des Akkus nach oben.

Biege die Laschen unter das Smartphone aus dem Weg oder klebe sie fest, so dass sie sich nicht verbiegen, wenn der Akku im nächsten Schritt erwärmt wird.

Trage Fingerlinge, um bei den nächsten Schritten einen guten Griff am Akku zu haben.

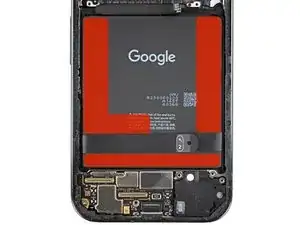

Der Akku ist mit kräftigen Klebestreifen am Rahmen befestigt. Durch das Erwärmen des Akkus wird der Kleber weich und lässt sich leichter auftrennen.

Stelle deinen Haartrockner auf Hohe Temperatur und Langsamen Luftstrom und erwärme den Akku drei Minuten lang. Halte den Haartrockner dabei etwas zehn Zentimeter weit entfernt. Versuche die Wärme gleichmäßig über den Akku zu verteilen.

Hole die Zuglaschen unter dem Gerät heraus, damit du sie benutzen kannst.

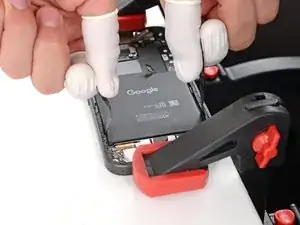

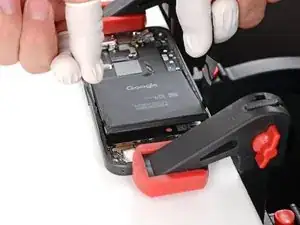

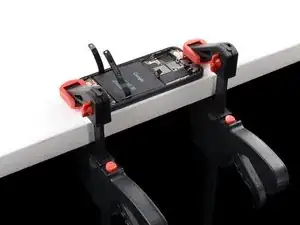

Benutze F‑Zwingen oder C‑Zwingen zum festklemmen am Arbeitstisch. Du brauchst mindestens zwei davon, eine für die Oberkante und eine für die Unterkante.

Wenn du keine Zwingen hast, dann bitte eine zweite Person, das Smartphone gut festzuhalten.

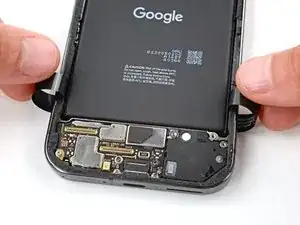

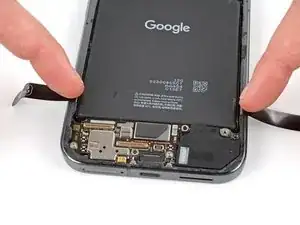

Ziehe fest und gleichmäßig an den Zuglaschen nach oben, bis sich der Akku vom Rahmen löst.

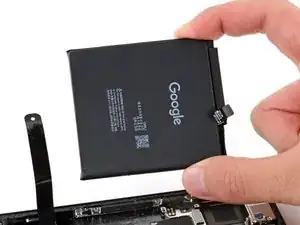

Entferne den Akku.

Wenn du den Akku erfolgreich entfernen konntest, Glückwunsch! Springe sieben Schritte weiter für Informationen zum Zusammenbau.

Wenn die Zuglasche gerissen ist oder versehentlich unter dem Akku herausgerutscht ist, keine Sorge!. Im nächsten Schritt wird eine Alternativmethode gezeigt.

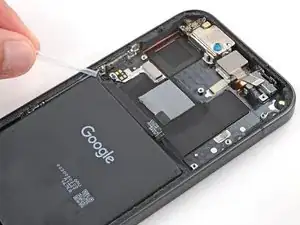

Gib zwei oder drei Tropfen Isopropylalkohol (mindestens 90%ig) in die oberen Ecken des Akkus.

Gib zwei oder drei Tropfen Isopropylalkohol (mindestens 90%ig) in die unteren Ecken des Akkus.

Lasse dem Alkohol eine Minute Zeit, um den Kleber aufzuweichen.

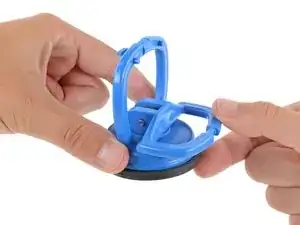

Lege den Griff am größeren Saugheber nach unten um, um ihn zu öffnen.

Biege die Zuglaschen des Akkus mit den Fingern ganz aus dem Weg für den Akku.

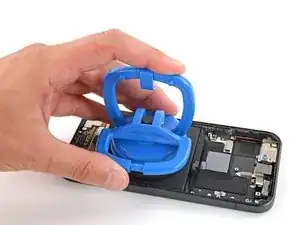

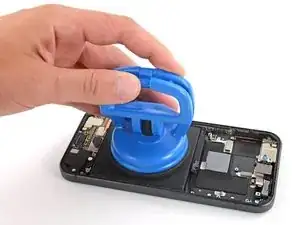

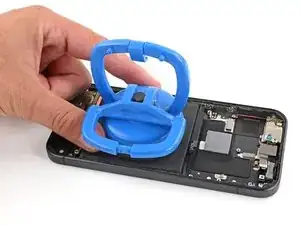

Platziere den Saugheber in der Mitte des Akkus.

Drücke den Saugheber vorsichtig nach unten und klappe den Griff hoch, damit er sich festsaugt.

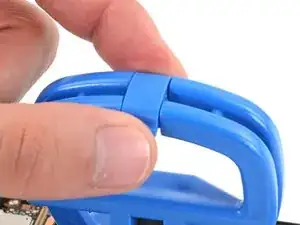

Klappe den Clip oben am Griff um über den anderen Griff, so dass beide verbunden sind.

Halte das Smartphone gut mit einer Hand auf der Arbeitsfläche fest.

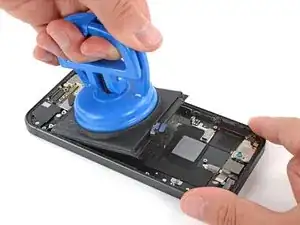

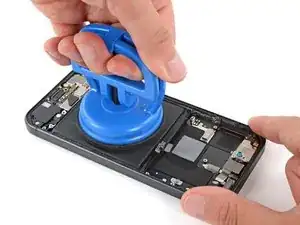

Drücke den Saugheber mit der freien Hand fest und gleichmäßig zur Unterkante des Smartphones hin, bis sich die Oberkante des Akkus hebt. Halte den Druck aufrecht, damit sich der Kleber allmählich löst.

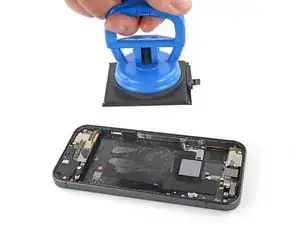

Entferne den Akku aus seiner Vertiefung.

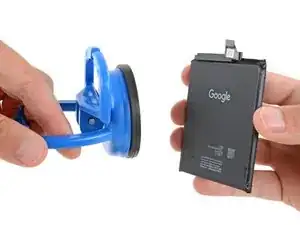

Nimm den Saugheber vom Akku.

Wenn die Zuglasche in der Vertiefung verblieben ist, dann hole sie heraus.

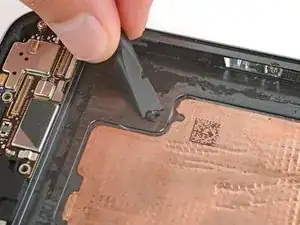

Schabe alle Reste vom alten Kleber mit einem Spudger vom Rahmen ab.

Wenn der Kleber weg ist, dann reinige die Klebeflächen mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) und einem Mikrofasertuch.

Lasse denn Alkohol vollständig verdunsten, bevor du den neuen Akku einbaust.

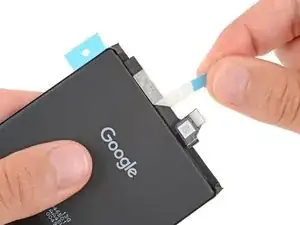

Ziehe eventuelle Klebestreifen oder Schutzfolien vom Akkukabel ab.

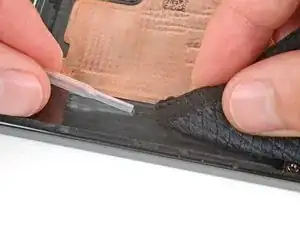

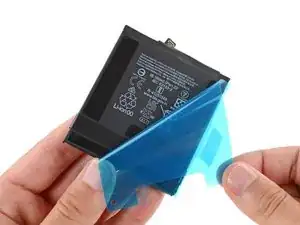

Entferne die größere Schutzfolie aus Kunststoff von der Unterseite des Akkus, um die Klebeschicht freizulegen.

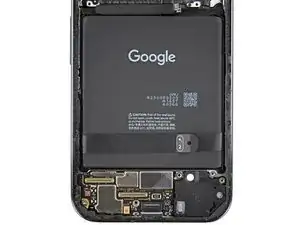

Drücke den Akku gut in seine Vertiefung fest.
