Google Pixel Fold Akku (Basis) tauschen

Schalte dein Telefon vollständig aus und entferne alle Kabel.

Lege das Gerät auf eine saubere, flache Oberfläche, sodass die Rückseite nach oben zeigt.

Erhitze einen iOpener und lege ihn für 2 Minuten auf die Unterkante des Rückglases.

Ziehe den blauen Griff zurück, um die Arme zu entriegeln.

Falte dein Smartphone ganz auf und positioniere den „Anti-Clamp“ über die linke Ecke des Rückglases, unterhalb des Google „G“ Logos.

Positioniere die Saugnäpfe nah der Unterkante des Smartphones - einen auf der Vorder- und einen auf der Hinterseite des Gerätes.

Drücke die Saugnäpfe an, damit sie sich festsaugen.

Lege etwas unter dein Telefon, zum Beispiel einen Karton oder einen Stapel Bücher. Das Gerät sollte waagerecht zwischen den Armen des Anti-Clamp liegen.

Ziehe den blauen Griff nach vorne, um die Arme zu verriegeln.

Drehe den Griff um 360 Grad im Uhrzeigersinn oder so lange, bis die Saugnäpfe anfangen, sich zu dehnen.

Stelle sicher, dass die Saugnäpfe sich gegenüber bleiben. Wenn sie anfangen zu verrutschen, entferne die Saugnäpfe und richte die Arme wieder neu aus.

Setze ein Öffnungswerkzeug in die Lücke unter dem Rückglas.

Überspringe den nächsten Schritt

Setze den Saugnapf auf das Rückglas, so nah wie möglich am unteren Rand in der Mitte.

Ziehe den Saugnapf mit starker, aber gleichmäßiger Kraft nach oben, um eine Lücke zwischen Rückglas und dem Rahmen zu erzeugen.

Setze ein Öffnungswerkzeug in die Lücke ein.

Schiebe das Öffnungswerkzeug an der Unterkante hin und her, um den Klebstoff zu trennen.

Lasse das Öffnungswerkzeug in der Ecke unten rechts erst einmal stecken.

Lege einen erhitzten iOpener für zwei Minuten auf die linke Kante des Rückglases.

Führe das Plektrum um die untere linke Ecke herum, um den Kleber zu trennen.

Stecke ein zweites Plektrum in die Ecke unten links.

Schiebe das Öffnungswerkzeug dann in Richtung der oberen linken Ecke, um den Klebstoff zu trennen.

Lasse das Öffnungswerkzeug in der oberen linken Ecke erst mal stecken.

Lege einen erhitzten iOpener für zwei Minuten auf die obere Kante des Rückglases.

Führe das Plektrum um die obere linke Ecke herum, um den Kleber zu trennen.

Setze ein drittes Öffnungswerkzeug in die Ecke oben links.

Schieb das Öffnungswerkzeug in Richtung der oberen linken Ecke, um den Klebstoff zu trennen

Lege ein erhitzten iOpener für zwei Minuten auf die rechte Seite des Rückglases.

Setze das Plektrum in einem möglichst flachen Winkel zum Glas an.

Führe das Plektrum dann um die obere rechte Ecke herum, um den Kleber zu trennen.

Stecke ein viertes Öffnungswerkzeug in die Ecke oben rechts.

Schiebe das Öffnungswerkzeug entlang der Kante in Richtung der Ecke unten links, um den Klebstoff zu trennen.

Setze das Plektrum in einem möglichst flachen Winkel zur Glasscheibe an.

Führe das Plektrum dann um die rechte untere Ecke herum, um den Kleber zu trennen.

Klappe die linke Ecke des Rückglases auf und über die rechte Ecke des Gerätes.

Lege das Rückglas auf die rechte Seite des Gerätes.

Benutze einen Torx Plus 3IP Schraubenzieher um die zwei 2,8mm langen Schrauben zu entfernen, mit denen die mittlere Halterung befestigt ist.

Benutze eine Pinzette oder deine Finger, um den mittleren Bügel in Richtung der linken Seite des Gerätes zu ziehen und den Clip zu lösen.

Entferne den mittleren Bügel.

Benutze die Spitze eines Öffnungswerkzeugs, um das Kabel hochzuhebeln und vom Motherboard zu entfernen.

Entferne das Rückglas.

Wenn du dein Rückglas wiederverwendest, nimm eine Pinzette, um große Kleberreste vom Rand des Rückglases zu entfernen.

Wiederhole den Vorgang für alle Klebereste auf dem Rahmen.

Benutze Isopropylalkohol (>90%) und ein fusselfreies Tuch um eventuelle Klebereste zu entfernen.

Folge diesen Anweisungen, um den Kleber für das Rückglas mit zugeschnittenen Streifen zu ersetzen.

Ziehe die Unterseite der Graphitfolie zur oberen Seite des Smartphones, bis du Zugriff auf den unteren Bügel hast.

Benutze deine Hände, oder leichtes Klebeband, um die Folie aus dem Weg zu halten.

Wenn du die Graphitfolie komplett entfernst, folge dieser Anleitung, um sie zu ersetzen.

Wenn du keine vorgeschnitten Klebestreifen für die Antenne hast, kannst du auch doppelseitiges Klebeband, wie Tesa Klebeband benutzen, um die Graphitfolie wieder auf dem „Logic Board“ zu befestigen.

Benutze eine Pinzette oder sauberen Fingernagel, um die schwarze Schraubenabdeckung von der oberen Schraube an der unteren Halterung zu ziehen.

Benutze einen Torx Plus 3IP Schraubenzieher, um die fünf 3,1 mm langen Schrauben zu entfernen, mit denen die untere Halterung befestigt ist.

Benutze eine Pinzette oder deine Finger, um die untere Halterung zur Unterkante des Smartphones zu ziehen und den Clip zu lösen.

Entferne die untere Halterung.

Benutze die spitze Seite eines „Spudgers“, um den Druckverbinder des Basisakkus hochzuhebeln und zu trennen.

Ziehe den grauen leitfähigen Klebestreifen vom unteren Verbindungskabel.

Benutze die Spitze eines „Spudgers“ um die Druckverbinder von dem „Flipakku“ und dem unteren Verbindungskabel hochzuhebeln und zu trennen.

Ziehe die Schutzfolie vom Leiterband ab und klebe es mit der entsprechend klebrigen Seite auf den unteren Verbindungsstecker. Achte darauf, das Logic Board zu überbrücken.

Benutze einen „Spudger“ oder deine Finger, um den leitfähigen Klebestreifen festzudrücken, sodass er gut klebt.

Benutze eine Pinzette oder deine Finger, um an der Lasche zu ziehen und den Klebestreifen freizulegen.

Wenn du die Graphitfolie so festgeklebt hast, dass sie nicht mehr im Weg ist, entferne den Klebestreifen.

Benutze die spitze Seite eines Spudgers, um den Druckverbinder der Ultrabreitband-Antenne hochzuhebeln und zu entfernen.

Schiebe ein Plektrum unter die Antenne, um den Kleber abzutrennen.

Entferne die Ultrabreitband-Antenne mit den Fingern.

Schiebe ein Plektrum unter die Oberseite der Graphitfolie, um den wärme-dämmenden Klebstoff zu trennen.

Ziehe die Graphitfolie vom Logic Board, um den übrigen Klebstoff zu entfernen.

Entferne die Graphitfolie.

Gibt es noch übrig gebliebenen Klebstoff, benutze eine Pinzette, um diesen vom Logic Board zu ziehen.

Drehe den Spudger, um den Klebstoff zu trennen, der den Lautsprecher festhält.

Entferne den unteren Lautsprecher.

Benutze die spitze Seite eines Spudgers, um den Druckverbinder des Fingerabdruck-Sensors zu heben und zu trennen.

Ziehe den Klebestreifen ab, der das obere Verbindungskabel verdeckt.

Ziehe das neue leitfähige Klebeband von seinem Träger ab und klebe die klebrige Seite auf den Druckverbinder, wobei du darauf achten musst, die Logikkarte zu überbrücken.

Benutze einen Spudger oder deine Finger, um den Klebestreifen festzudrücken.

Benutze eine Pinzette oder deine Finger, um an der Lasche zu ziehen und den Klebestreifen freizulegen.

Benutze einen Torx Plus 3IP Schraubenzieher, um die zwei Schrauben zu entfernen, die das obere Verbindungskabel befestigen.

Eine 2,8mm lange Schraube.

Eine 2,5mm lange Schraube.

Benutze die Spitze Seite eines Spudgers, um den Druckverbinder hochzuhebeln und zu trennen.

Benutze die flache Seite eines Spudgers, um den Druckverbinder des inneren Displays zu heben und zu trennen.

Biege das innere Displaykabel 90 Grad nach oben, über die rechte Kante des Smartphones, bevor du fortfährst.

Benutze einen Torx Plus 3IP Schraubenzieher, um die zwei 2,8mm langen Schrauben zu entfernen, mit denen die mittlere Halterung befestigt ist.

Ziehe die obere Halterung zur linken Kante des Smartphones, um die Clips zu lösen.

Entferne die obere Halterung.

Setze die Clips der oberen Halterung beim Wiederzusammenbau unter ihre Schlitze im Rahmen, bevor du die Schraublöcher ausrichtest.

Setze die Spitze eines Spudgers zwischen den Rahmen und die rechte Kante der 5G Millimeterwellen-Antenne.

Heble die Antenne hoch, um den Kleber zu trennen.

Setze die Spitze eines Spudgers unter die untere rechte Ecke des Druckverbinders der Frontkameras ein.

Heble den Druckverbinder der Frontkamera hoch und trenne ihn.

Erhitze einen iOpener und lege ihn für zwei Minuten auf die Frontkamera.

Benutze eine Pinzette, um die Kamera am Kamerastecker zu greifen, so nah wie möglich an der Frontkamera selbst.

Ziehe die Kamera gerade hoch, um den Klebstoff zu trennen und die Kamera zu entfernen.

Benutze einen Torx Plus 3IP Schraubendreher, um die zwei Schrauben zu entfernen, mit denen das Logic Board befestigt ist.

Eine 2,8 mm lange Schraube bei der Ecke oben links.

Eine 2,5 mm lange Schraube bei der Ecke unten rechts.

Benutze leichtes Klebeband, wie Malerklebeband, um die drei Kabel aus dem Weg zu halten:

Fingerabdruck-Sensorkabel

Oberes Verbindungskabel

Inneres Displaykabel

Führe das flache Ende eines Spudgers unter die obere Seite des Logic Boards, in der Nähe der Aussparung für die Frontkamera.

Heble das Logic Board hoch, um es vom oberen Ausrichtungsstift zu lösen.

Greife die Oberseite des Logic Boards mit deinen Fingern.

Hebe das Logic Board hoch, während du es sanft zur rechten Kante des Smartphones ziehst, um den unteren Clip zu lösen.

Sobald er Clip gelöst ist, hebe das Logic Board gerade nach oben, um es vom unteren Ausrichtungsstift zu lösen.

Entferne das Logic Board.

Benutze die flache Seite eines Spudgers, um die Wärmeleitpaste auf der Unterseite des Logic Boards abzukratzen.

Reinige die restliche Wärmeleitpaste mit Isopropylalkohol (>90%) und einem Kaffeefilter oder einem fusselfreien Tuch.

Wiederhole diesen Vorgang für die Wärmeleitpaste auf dem Rahmen.

Stecke den USB-C Port in einem flachen Winkel in seine Aussparung.

Drücke den USB-C-Anschluss mit deinem Finger nach unten, bis die orangefarbene Gummidichtung auf gleicher Höhe mit der Aussparung ist - nicht verdreht oder eingeklemmt.

Drücke die Unterseite des Logic Boards über den unteren Ausrichtungsstift und raste die Federanschlüsse ein.

Drücke das Logic Board in seinen unteren Metallclip, während du das Logic Board zur unteren Kante des Smartphones schiebst.

Drücke die weiße Logic Board-Halterung herunter, sodass sie unter der Kante im Rand des Rahmens sitzt.

Drücke das Logic Board zur linken Seite des Smartphones, während du auf die weiße Halterung drückst.

Positioniere das Logic Board über dem oberen Ausrichtungsstift.

Drücke nach unten, um das Logic Board zu befestigen.

Biege das untere Verbindungskabel zum Akku (auf der klappbaren Seite) weg vom Akku.

Benutze einen leichten Klebestreifen, wie Malerklebeband, um das Kabel an der Seite des Smartphones zu befestigen.

Benutze eine stumpfe Pinzette oder deine Finger, um die durchsichtigen Kunststoff-Zuglaschen vom Akku abzulösen.

Klappe das Smartphone auf und drehe es um.

Erhitze einen iOpener und lege ihn für zwei Minuten auf den Teil des Displays, der sich über dem Basis-Akku befindet.

Schließe dein Smartphone.

Greife die Enden der Kunststoff-Zuglaschen mit deinen Fingern.

Ziehe mit konstanter, gleichmäßiger Kraft nach oben, um den Klebstoff unter dem Akku aufzutrennen. Arbeite langsam und lasse die Zeit die Arbeit für dich verrichten, bis der Klebstoff sich trennt.

Wenn du Probleme hast, den Klebstoff zu trennen, wende mehr Hitze auf und versuche es erneut.

Wenn du sehr viele Schwierigkeiten hast, oder du hast das Gefühl du könntest den Akku beschädigen, folge den nächsten fünf Schritten für eine alternative Methode. Wenn du erfolgreich warst, gehe direkt zu diesem Schritt über.

Trage ein paar Tropfen von hochkonzentriertem Isopropylalkohol (>90%) in die Lücke zwischen dem Rahmen und der linken Kante des Akkus auf.

Kippe die linke Seite des Smartphones hoch, um den Isopropylalkohol unter den Akku fließen zu lassen.

Warte eine Minute, damit der Alkohol den Klebstoff aufweichen kann.

Setze einen Saugheber auf den Akku, und zwar mittig nah wie möglich an der linken Kante.

Ziehe den Saugheber mit starker gleichmäßiger Kraft hoch, um eine Lücke zwischen dem Akku und dem Rahmen zu erzeugen.

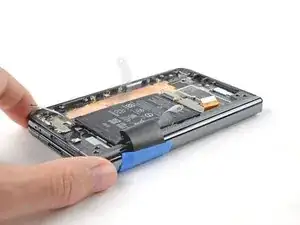

Setze ein Plektrum in die Lücke.

Drehe das Plektrum, sodass die lange Seite in der Lücke sitzt.

Ziehe den Saugheber mit starker, gleichmäßiger Kraft hoch, während du gleichzeitig mit dem Plektrum hebelst, um den Akku vom Klebstoff zu trennen.

Wenn du sehr viel Widerstand spürst, trage ein paar mehr Tropfen Isopropylalkohol auf und versuche es erneut.

Hebe den Akku aus seiner Aussparung und entferne ihn.
