HMD Skyline Business Display tauschen

Ziehe alle Kabel ab und schalte dein Smartphone vollständig aus.

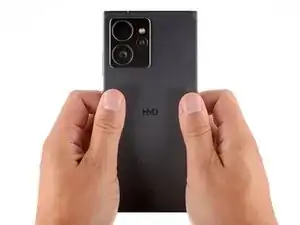

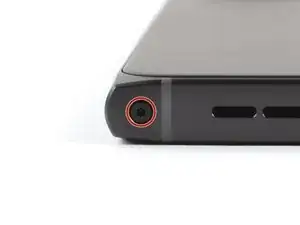

Lege das Smartphone mit der Rückabdeckung nach oben hin und drehe die Schraube an der Unterkante mit einem T3 Torx-Schraubendreher gegen den Uhrzeigersinn, bis sich die Rückabdeckung abhebt.

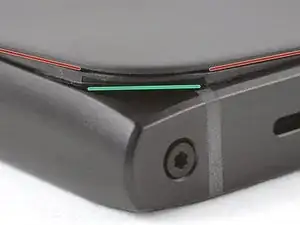

Direkt unter der Rückabdeckung befindet sich eine Fuge. Führe dein Werkzeug hier nicht ein.

Schiebe dein Werkzeug vollständig unter die Rückabdeckung, so dass es sich zwischen dem Rahmen und der Unterseite der Rückabdeckung befindet.

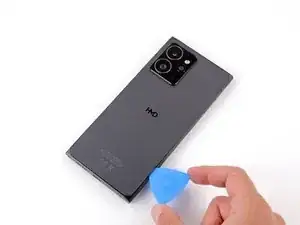

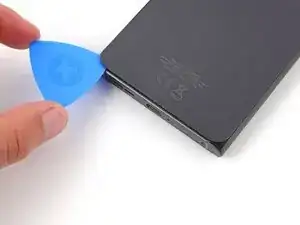

Führe ein Plektrum unter die linke untere Ecke der Rückabdeckung und schiebe es an der Unterkante entlang, um die Clips zu lösen und den Kleber zu durchtrennen.

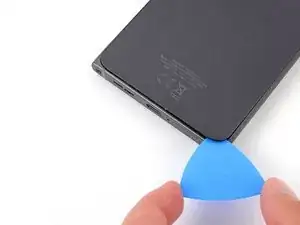

Schiebe das Plektrum weiter rund um den Rand der Rückabdeckung herum, um die Clips und den Kleber vollständig zu lösen.

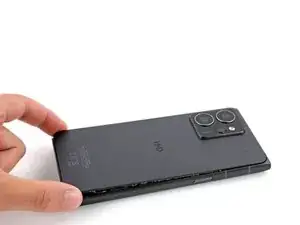

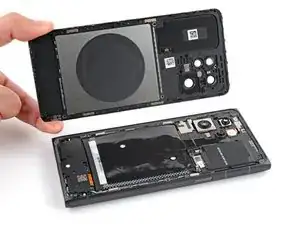

Hebe die Rückabdeckung ab und entferne sie.

Jetzt ist ein guter Zeitpunkt, um dein Smartphone zu testen, bevor du es versiegelst. Schalte es ein und überprüfe, ob es funktioniert. Schalte es wieder aus, bevor du mit dem Wiederzusammenbau fortfährst.

Achte darauf, dass du alle Schutzfolien von der Unterseite entfernst.

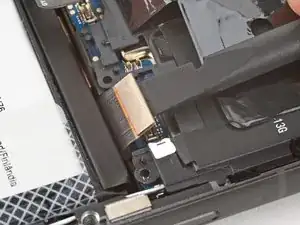

Benutze das flache Ende eines Spudgers, um das kleine Kabel oberhalb der drahtlosen Ladespule über seine Haltestifte zu drücken.

Setze die Rückabdeckung auf den Rahmen und drücke sie rundherum gut fest, um alle Clips wieder einzurasten.

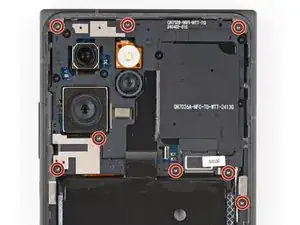

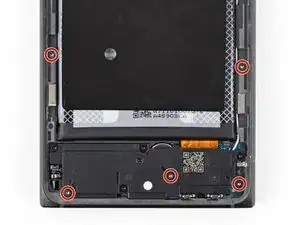

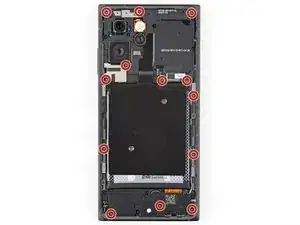

Verwende einen T3 Torx Schraubendreher, um die dreizehn 4,9 mm langen Schrauben zu entfernen, mit denen das Display am Rahmen befestigt ist.

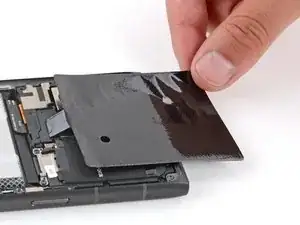

Lege die Graphitfolie auf dem Akku vorsichtig über die Oberkante deines Smartphones.

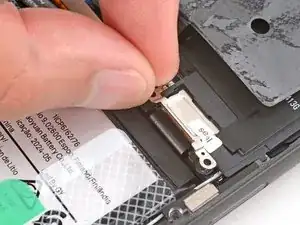

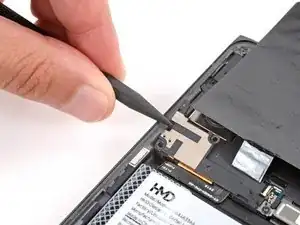

Setze die Spitze eines Spudgers in die Kerbe an der linken Kante der Abdeckung des Akkusteckers ein und heble sie hoch, um die Clips zu lösen.

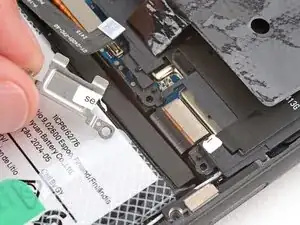

Entferne die Abdeckung.

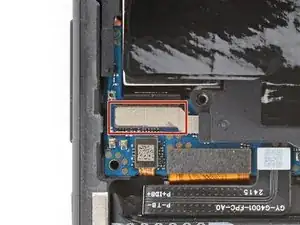

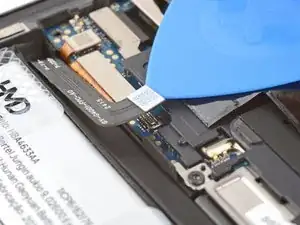

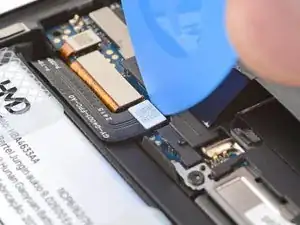

Setze die Spitze eines Plektrums unter die obere Kante des Steckverbinders des Akkus und heble ihn hoch, um ihn abzutrennen.

Überprüfe, ob der Steckverbinder der Rückkamera während des vorherigen Schritts abgetrennt wurde. Falls ja, verbinde ihn wieder.

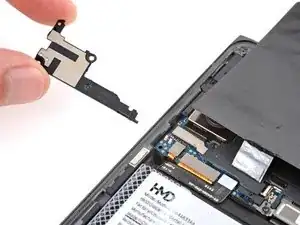

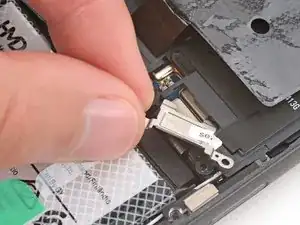

Fasse mit deinen Fingern eine der unteren Ecken der Metallabdeckung des Displays und des Steckers.

Hebe die untere Kante der Abdeckung an und ziehe sie in Richtung Unterkante deines Smartphones, um den Aufkleber „seal“ abzureißen und die Abdeckung auszubauen.

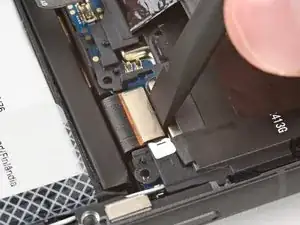

Setze das flache Ende eines Spudgers unter die obere Kante des Steckverbinders des Display-Kabels und heble ihn hoch, um ihn abzutrennen.

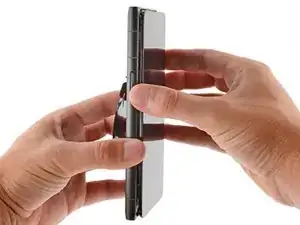

Fasse mit einer Hand die unteren Ecken des Rahmens und hebe dein Smartphone leicht von deiner Arbeitsfläche ab (etwa 15 mm).

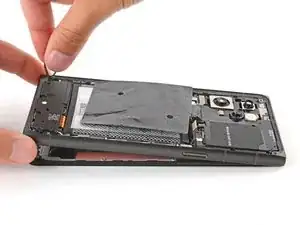

Benutze mit deiner freien Hand ein SIM-Auswurfwerkzeug (oder etwas in ähnlicher Größe, z. B. eine aufgebogene Büroklammer), um das Display vorsichtig durch den Ausschnitt in der unteren linken Ecke des Rahmens nach unten zu drücken - dadurch sollte sich das Display lösen und auf deine Arbeitsfläche fallen.

Führe das Displaykabel durch den Ausschnitt und hebe den Rahmen vom Display ab.

Lege den Rahmen so auf eine saubere Oberfläche, dass die Kameras nach oben zeigen.

Entferne jegliches Klebeband von der Rückseite des Displays und überprüfe den Ausschnitt für das Displaykabel und die Frontkamera.

Nimm den Rahmen in eine Hand und das Display, das du austauschen möchtest, in die andere.

Führe das Displaykabel durch den Ausschnitt an der Vorderseite des Rahmens und drücke das Display in den Rahmen, sodass es bündig sitzt.

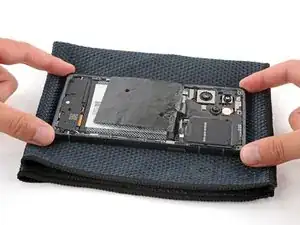

Lege dein Handy mit dem Display nach unten auf ein weiches Tuch und achte darauf, dass sich das Display nicht aus dem Rahmen löst.

Drücke gleichzeitig auf alle vier Ecken deines Smartphones, um das Display vollständig in den Rahmen einzusetzen.

Verwende einen T3 Torx-Schraubendreher, um vier Displayschrauben in den Ecken des Rahmens zu befestigen - so wird sichergestellt, dass sich das Display beim Wiederzusammenbau nicht vom Rahmen löst.
