Kingston HyperX Cloud II Lautsprecher ersetzen

Geschrieben von: Matthew
  • Kommentare: 5
Kingston HyperX Cloud II Lautsprecher ersetzen

Schwierigkeitsgrad

Schwierig

Schritte

15

Zeitaufwand

30 - 45 Minuten

Einleitung

Diese Anleitung zeigt die wie man die Lautsprecher im HyperX Cloud II ersetzt.

Diese Anleitung kann mit jeglichen Lautsprechern durchgeführt werden solange diese einen Durchmesser von 50mm haben. Einige Beispiele sind: HyperX Cloud Revolver, Logitech G Pro X und Sennheiser HD380 Pro.

Vor dem Beginn der Anleitung, beachte bitte dass in dieser Anleitung gelötet wird. Solltest du dich nicht mit dem Löten wohlfühlen oder keine Erfahrung damit haben, suche professionelle Hilfe oder übe an einem Stück Metall, altem Equipment oder einem DIY Löt-Kit.

Atme den Dampf vom Lötkolben niemals ein und fasse die Spitze des Lötkolbens nicht an. Diese kann sehr heiß (>350°C) werden.

Eine Anleitung zum Löten kann hier gefunden werden: Wie man Lötverbindungen herstellt und entlötet

Fertig? Los!

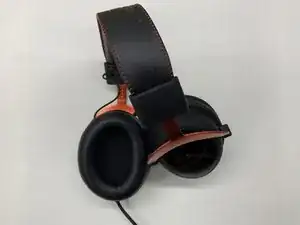

  1. BqOKdjaYHoJXm1eO

    • Erwärme den Lötkolben vor der Benutzung. Manche Hersteller spezifizieren die Zeit die es dauert um es zu erhitzen.

    • Drehe deine Kopfhörer und lege sie - wie dargestellt - auf die Arbeitsfläche.

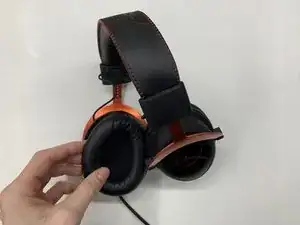

  2. QLrE5jxjilsvlj6p

    • Ziehe das Ohrpolster aus der Plastiklippe in der es befestigt ist.

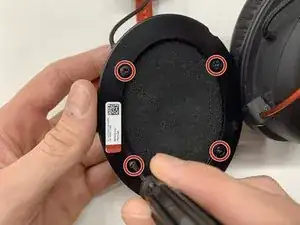

  3. IJquEYbDYRMunwHK

    • Nimm einen Kreuzschlitz-Schraubendreher #2 und entferne die vier Schrauben, mit denen die erste Halterung befestigt ist.

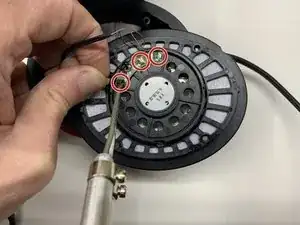

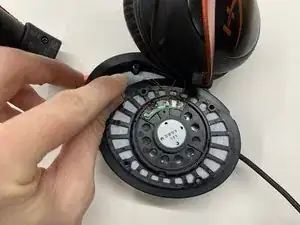

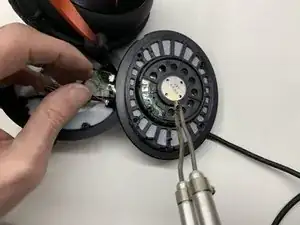

  4. DuV3EsXisJAELIZ1
    DuV3EsXisJAELIZ1
    DqQuLOUZdapYQCZP
    1eAgLAffWftUWlsb

    • Achtung: Der Lötkolben ist heiß, fasse seine Spitze nicht an. Halte das Gerät nur am Griff fest.

    • Lege das Gehäuse, wenn möglich, mit den Kabeln noch befestigt auf der Arbeitsoberfläche oder den Rahmen des Kopfhörers, wie in den Bildern gezeigt.

    • Nimm deinen Lötkolben und entlöte alle Kabel von der Lautsprecherplatine.

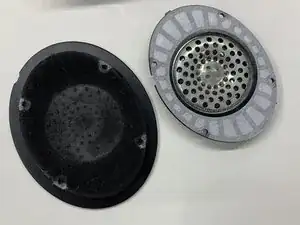

  5. RMX6rMvrcXACbcHb

    • Heble die zwei Plastikteile an den Ecken beginnend auseinander. Diese sind nicht befestigt, sollten sich also einfach voneinander lösen lassen.

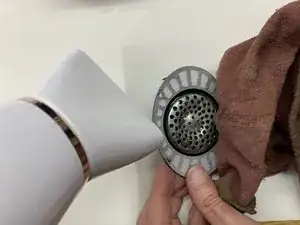

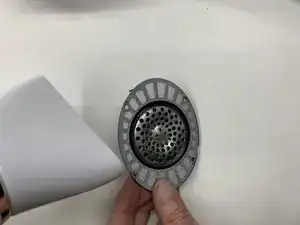

  6. 3lDILyY5KP3ktqXl
    3lDILyY5KP3ktqXl
    jmaRmxEXb2kqsBxm

    • Verwende eine Heißluftpistole oder einen Fön, um den Rand des Lautsprechers zu erhitzen.

    • Der Rand des Lautsprechers ist leicht am schwarzen Ring an der Metalloberfläche zu erkennen.

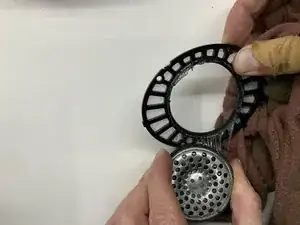

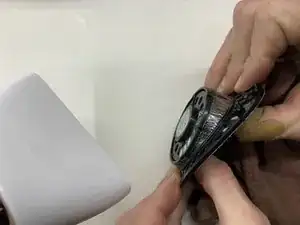

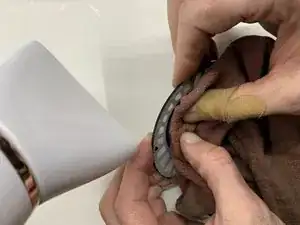

  7. RynXMy6eBL2RbvmE
    RynXMy6eBL2RbvmE
    WA1i1CuMCmCRjOYP
    WGGNAO4doVZVZOTm

    • Verwende ein fusselfreies Tuch, drücke mit deinen Daumen gegen die Metalloberfläche und verwende deine anderen Finger um den äußeren Plastikring festzuhalten. Es benötigt viel Kraft um ihn zu entfernen.

    • Es könnte hilfreich sein, den Fön so zu positionieren, dass er dauerhaft daraufpustet oder dass jemand anderes ihn festhält.

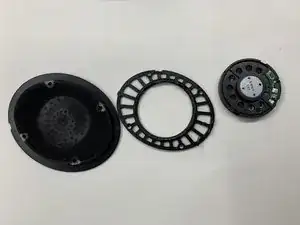

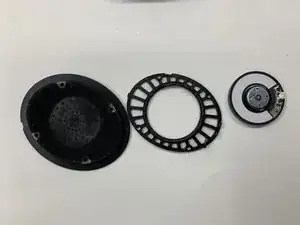

  8. gkdCSsSWCsPZiPiW
    gkdCSsSWCsPZiPiW
    ISVtWSrqIjDUgx4R

    • Dies sind alle drei Teile voneinander gelöst. Der neue Lautsprecher liegt gleich neben dem Kunststoffrahmen, in den er hinein kommt.

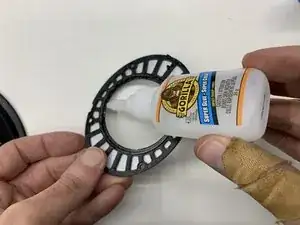

  9. FAqykmM3JKtEGrUE

    • Trage Epoxidharz auf den Innenring des Kunststoffrahmens auf.

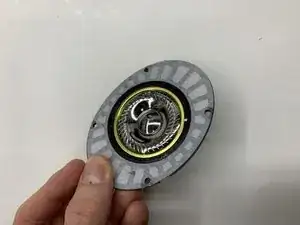

  10. hCVjcFqeQYxscwIo
    hCVjcFqeQYxscwIo
    qIGlKOk4jjWJFxsT
    6eC21xj1Jf2rpinC

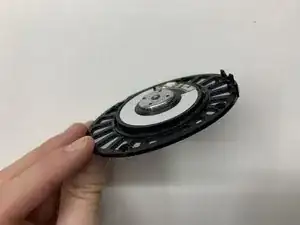

    • Drücke den neuen Lautsprecher mit einem oder beiden Daumen an seinen Platz und stelle dabei sicher, dass keine Lücken entstehen.

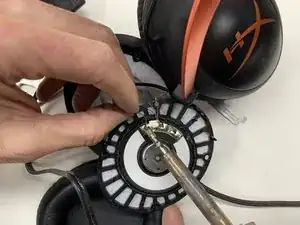

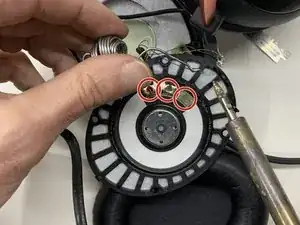

  11. qG4QyaxbBnlIfyhJ
    qG4QyaxbBnlIfyhJ
    AT5THpFpdadHwKbx

    • Lege die neu montierte Blende wie im Bild gezeigt auf die Kopfhörer und einen Teil des Polsters. Auf diese Weise kann der Lautsprecher am einfachsten in bequemer Entfernung von der Verkabelung der Kopfhörer gehalten werden.

    • Wenn das Lötzinn von den Kabeln nicht mehr vorhanden sein sollte, wird etwas Ersatz benötigt.

    • Löte jedes der Kabel ans Mainboard, beginnend mit dem blauen Kabel auf die größte der drei Lötstellen, in diesem Fall auf der rechten Seite. Schließe das rote in der Mitte und das blaue auf die linke Seite an.

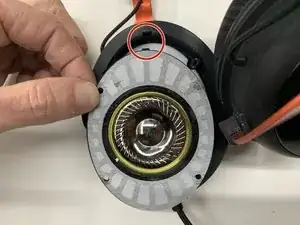

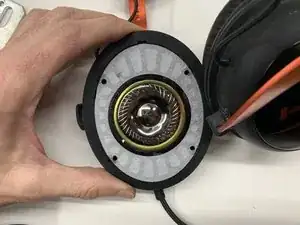

  12. JxALGSI1XYIMKCCV
    JxALGSI1XYIMKCCV
    fbDFY5rHxARwcSsW

    • Beachte die kleine rechteckige Einbuchtung auf dem Plastikrahmen und der Ohrmuschel des Kopfhörers.

    • Mit allen Kabeln am Lautsprecher befestigt, können wir ihn zurück in den Kopfhörer befestigen.

    • Drehe den fertigen Rahmen um und setze zuerst die Lasche ein. Setze dann den Rahmen in die Ohrmuschel ein.

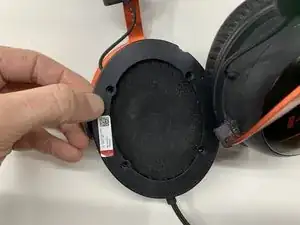

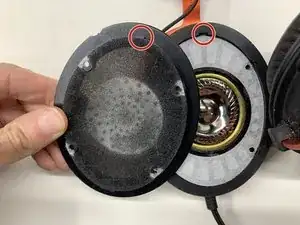

  13. CiRw6cLAlyYWorU1
    CiRw6cLAlyYWorU1
    6ThOhaNLL6KwKxJh
    fPWrpLy6NLpyZeUr

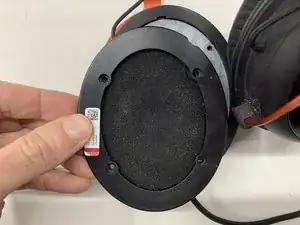

    • Achte nochmals auf die Kerbe am Kunststoffrahmen und die immer noch sichtbare Kerbe an der Ohrmuschel des Kopfhörers.

    • Drehe den Kunststoffrahmen um und bringe die Kerben übereinander. Die Ohrmuschel sollte sich ganz leicht einsetzen lassen.

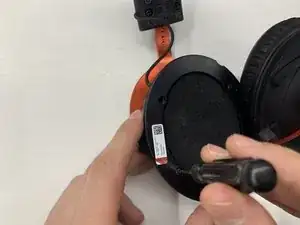

  14. IF1MIexUkXwwJfqm

    • Drehe die vier Kreuzschlitzschrauben am Rahmen wieder ein.

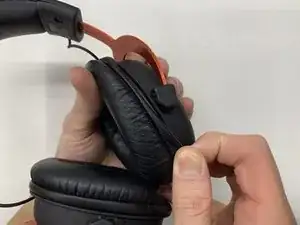

  15. kqqobXAQfpZvNKTe
    kqqobXAQfpZvNKTe
    pbro6vhrImPNBwiO

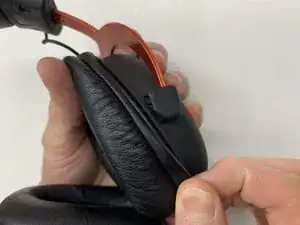

    • Ziehe den Saum des ledernen Ohrpolsters wieder über die Ohrmuschel, bis sie gut sitzt.

Abschluss

Du hat es geschafft!

Tinte & Feder

Matthew

Mitglied seit: 25/01/24

295 Reputation

5 Kommentare
