MacBook Pro 14" Ende 2023 (M3) Display tauschen

Schalte dein MacBook vollständig aus, klappe das Display zu und drehe es um. Lasse das Display geschlossen, bis der Akku komplett abgetrennt ist.

Löse das MagSafe-Kabel und andere angeschlossene Zusatzteile vom MacBook ab.

Entferne mit einem P5-Pentalobe-Schraubenzieher die acht Schrauben, mit denen das Gehäuseteil befestigt ist:

Vier 9,2 mm lange Schrauben an der rückseitigen Kante (nahe am Displayscharnier)

Vier 5 mm lange Schrauben an der vorderen Kante (nahe am Trackpad)

Setze einen Spudger mit dem flachen Ende zwischen das untere Gehäuse und dem rechten Displayscharnier ein.

Heble mit dem Spudger gegen das Scharnier, um das untere Gehäuse wegezuschieben.

Wiederhole für das linke Displayscharnier.

Zwei Rasten in den Ausschnitten am Rahmen

Zwei Rasten in der Mitte des unteren Gehäuses

Setze einen Spudger mit dem flachen Ende vorne am Ausschnitt an der rechten Seite des Rahmens ein.

Schiebe den Spudger am Ausschnitt nach hinten, um die beiden Rasten an der rechten Seite zu lösen.

Wiederhole am Ausschnitt an der linken Seite und löse die beiden linken Rasten.

Entferne das untere Gehäuse.

Lege es auf die Arbeitsfläche und richte die Schieberasten an der rückseitigen Kante des MacBooks aus. Drücke es nach unten und schiebe es nach hinten, bis die Schieberasten einschnappen.

Wenn die rückwärtigen Ecken fest sitzen und mit dem Rahmen abschließen, dann drücke die Mitte des Gehäuseunterteils nach unten, bis die restlichen vier Rasten einschnappen.

Nimm einen 3IP Torx Plus Schraubendreher und entferne die beiden 2,1 mm langen Schrauben , mit denen die Abdeckung des Trackpadsteckers befestigt ist.

Entferne die Abdeckung des Trackpadsteckers.

Heble den Druckstecker des Trackpads mit dem flachen Ende des Spudgers vom Logic Board hoch und trenne ihn ab.

Löse das Trackpadkabel von der Akkuplatine ab und biege es zur Vorderkante des MacBooks hin.

Das Akkudatenkabel ist an der Akkuplatine und am Logic Board festgeklebt. In den nächsten Schritten sollst du es abtrennen, den Kleber ablösen und es entfernen.

Lege einen erwärmten iOpener dreißig Sekunden lang auf das Akkudatenkabel, um den Kleber darunter aufzuweichen.

Ziehe das Klebeband über dem ZIF-Anschluss des Akkudatenkabels auf der Akkuplatine mit einer Pinzette zurück.

Klappe den kleinen Sicherungsbügel am ZIF-Anschluss des Akkudatenkabels auf der Akkuplatine mit der Spudgerspitze hoch.

Schiebe den Stecker mit einer Pinzette gerade aus dem Anschluss auf der Akkuplatine heraus und trenne ihn ab.

Ziehe das Klebeband über dem ZIF-Anschluss des Akkudatenkabels auf dem Logic Board mit einer Pinzette zurück.

Klappe den kleinen Sicherungsbügel am ZIF-Anschluss des Akkudatenkabels auf dem Logic Board mit der Spudgerspitze hoch.

Fasse das das Kabel mit einer Pinzette am Ende an, ziehe es gerade aus seinem Anschluss auf dem Logic Board heraus und trenne es ab.

Schiebe ein Plektrum zwischen den oberen Abschnitt des Akkudatenkabels und das Logic Board, um den Kleber aufzutrennen.

Schiebe das Plektrum zwischen den unteren Abschnitt des Kabels und die silberne Breitkopfschraube, um den restlichen Kleber aufzutrennen.

Entferne das Akkudatenkabel.

Nimm einen 5IP Torx Plus Schraubendreher und entferne die 3,9 mm lange Breitkopf-Schraube, die den Haupt-Akkustecker befestigt.

Hebe den Haupt-Akkustecker mit dem flachen Ende des Spudgers von der Akkuplatine weg und trenne den Akku ab.

Lege zusätzlich zur Sicherheit eine Isolierschicht, z.B. ein Stück einer Spielkarte, zwischen den Anschluss und den Stecker.

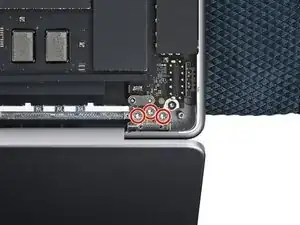

Nimm einen 3IP Torx Plus Schraubendreher und entferne die drei 2,1 mm langen Schrauben, mit denen die Abdeckung über dem Antennenstecker befestigt ist.

Entferne die Abdeckung.

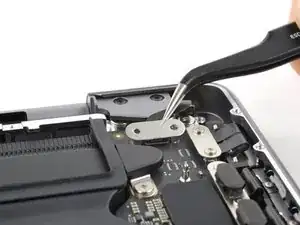

Setze eine Spitze einer gebogenen Pinzette unter das metallene Ende an einem der Antennenstecker, hebe ihn vorsichtig hoch und trenne ihn ab.

Wiederhole das für die anderen beiden Antennenstecker.

Nimm einen Pentalobe P2 Schraubendreher und entferne die neun 1,6 mm langen Schrauben, mit denen die Antennenleiste befestigt ist.

Nimm einen 5IP Torx Plus Schraubendreher und entferne die restlichen Schrauben, mit denen die Antennenleiste befestigt ist.

Vier 3,2 mm lange Schrauben

Zwei 7,5 mm lange Schrauben

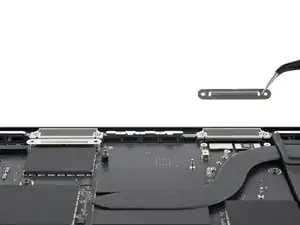

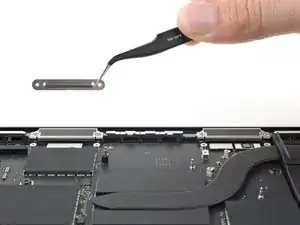

Entferne die Antennenleiste.

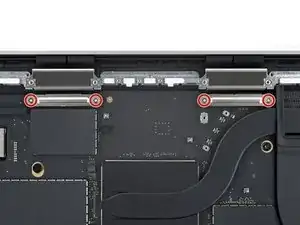

Nimm einen 3IP Torx Plus Schraubendreher und entferne die vier 2,1 mm langen Schrauben, mit denen die beiden Displaystecker-Abdeckungen befestigt sind.

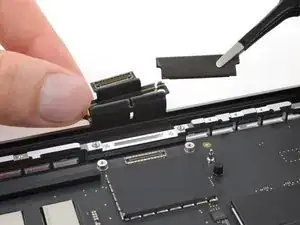

Entferne die beiden Displaystecker-Abdeckungen.

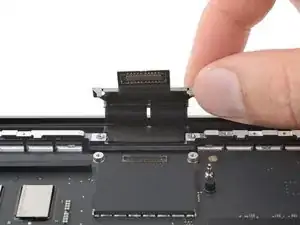

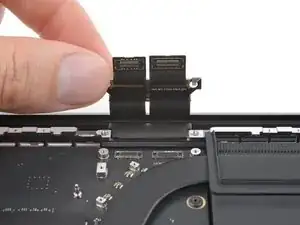

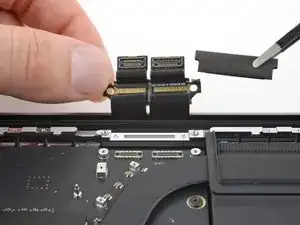

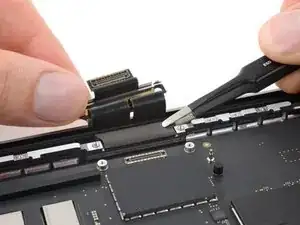

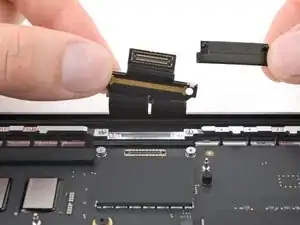

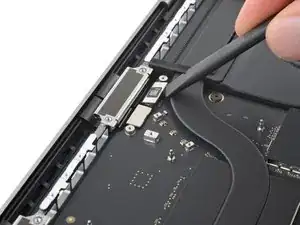

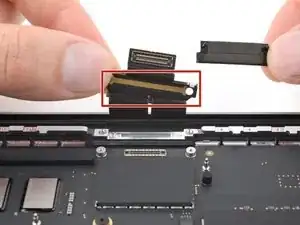

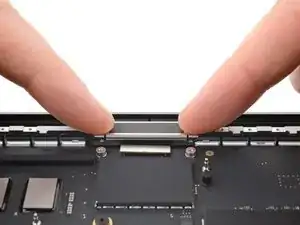

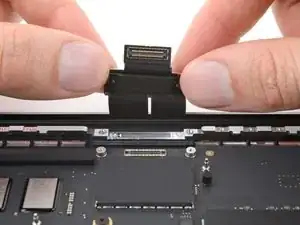

Heble die drei Druckstecker des Displays mit dem flachen Ende des Spudgers hoch und trenne sie ab.

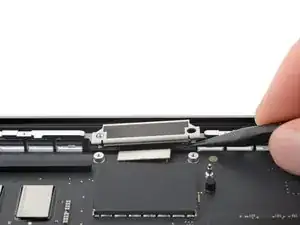

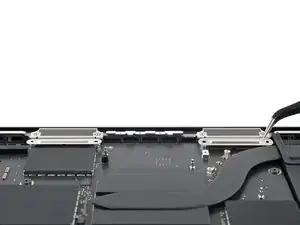

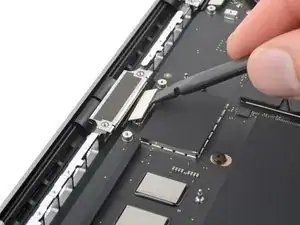

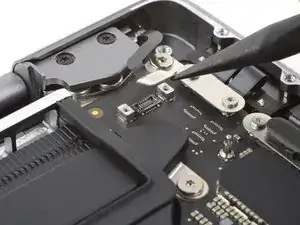

Heble die kleine Metalllasche an der linken Displaykabelhalterung hoch und löse sie vom Rahmen ab.

Halte die Halterung fest und hebe die Kabel aus ihrer Vertiefung im Rahmen heraus.

Entferne den linken Kabelpuffer vom Rahmen.

Der Kabelpuffer hängt vielleicht noch in der Metallhalterung fest. In diesem Fall entferne ihn von der Halterung.

Heble in gleicher Weise die rechte Displaykabelhalterung hoch und löse sie ab.

Entferne den Kabelpuffer.

Setze den Kabelpuffer in die Metallhalterung, so dass die Führungsstifte des Puffers zum MacBook hin zeigen und nahe am Druckstecker des Kabels sind.

Passe die Führungsstifte des Puffers in die entsprechenden Löcher im Rahmen ein.

Drücke die Kabelhalterung auf den Rahmen, so dass seine Metalllaschen einrasten.

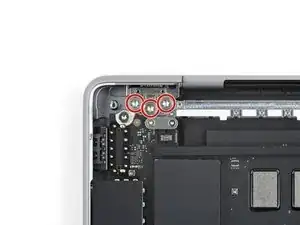

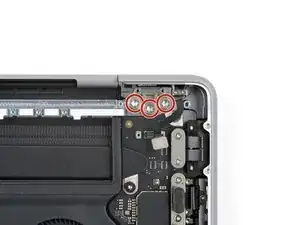

Nimm einen 3IP Torx Plus Schraubendreher und entferne die beiden 2,1 mm langen Schrauben, mit denen die Abdeckung am Stecker des Öffnungswinkelsensors befestigt ist.

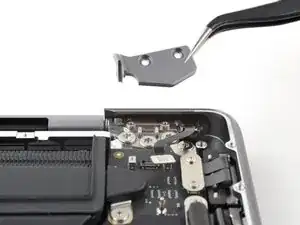

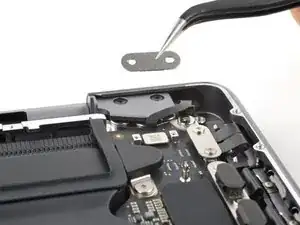

Entferne die Abdeckung.

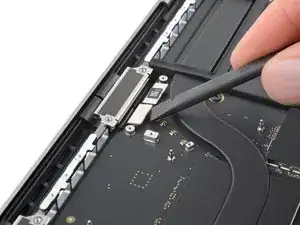

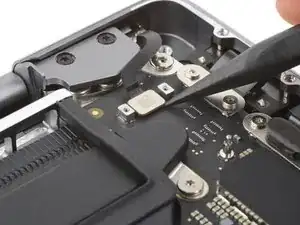

Heble den Druckstecker des Öffnungswinkelsensors mit der Spudgerspitze hoch und trenne ihn ab.

Nimm einen 5IP Torx Plus Schraubendreher und entferne die beiden 2,5 mm langen Schrauben an jeder Scharnierabdeckung. (Also insgesamt vier Schrauben)

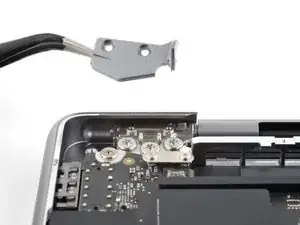

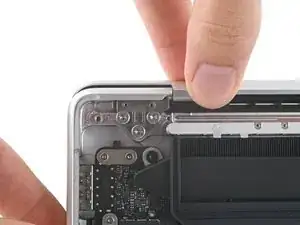

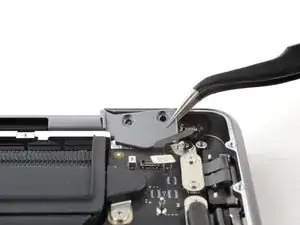

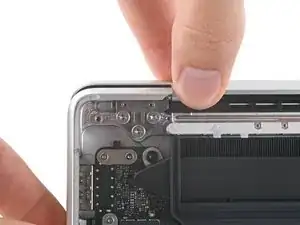

Schiebe jede Scharnierabdeckung mit einer Pinzette oder deinen Fingern von der hinteren Kante weg, hebe sie gerade hoch und entferne sie.

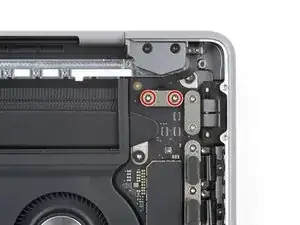

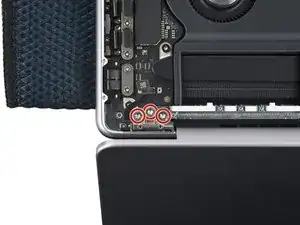

Nimm einen 8IP Torx Plus Schraubendreher und löse ein wenig die sechs Schrauben , mit denen die Displayscharniere befestigt sind.

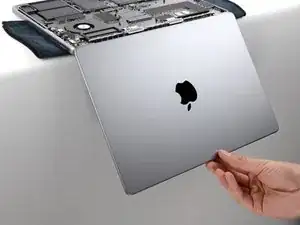

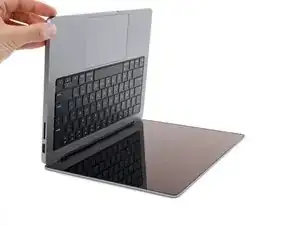

Fasse das Gerät an und öffne das Display in einem 90° Winkel.

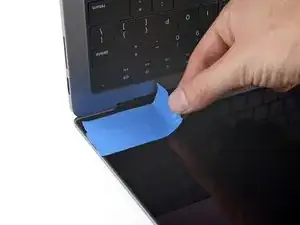

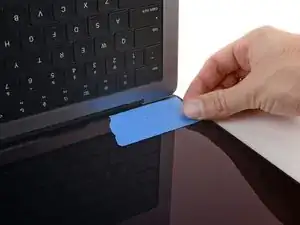

Wenn du das Display weiterverwenden willst, dann bringe einige Klebestreifen in seinen unteren Ecken an, damit keine Kratzer beim Ausbau des Rahmens entstehen.

Lege ein weiches Tuch auf den Rand deiner Arbeitsfläche.

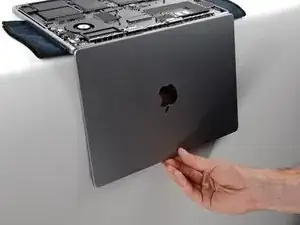

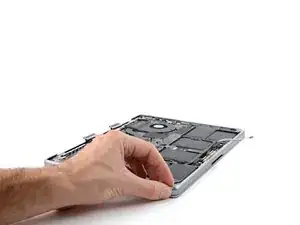

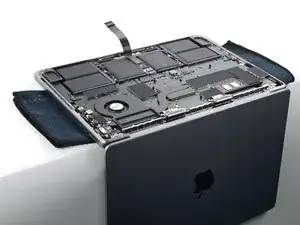

Lege das MacBook mit der Tastatur-Seite nach unten an den Rand der Arbeitsfläche, so dass das Display senkrecht nach unten hängt.

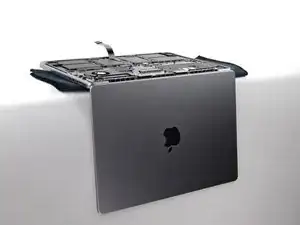

Halte das Gerät gegen die Arbeitsfläche fest und öffne das Display soweit wie möglich.

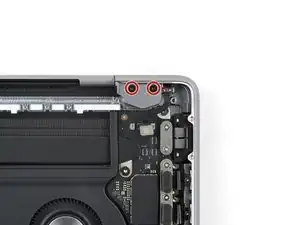

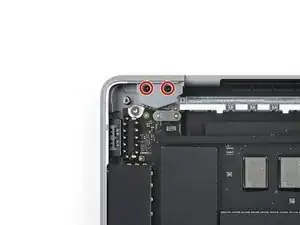

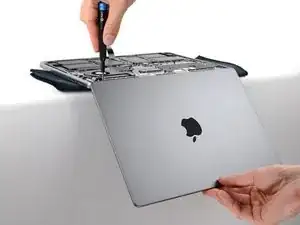

Nimm einen 8IP Torx Plus Schraubendreher und entferne die sechs 5,2 mm langen Schrauben, mit denen die Displayscharniere befestigt sind.

Schließe das Display langsam, bis es wieder senkrecht nach unten hängt.

Hebe das linke Displayscharnier nach oben aus seiner Vertiefung im Rahmen heraus.

Wiederhole das für das rechte Scharnier.

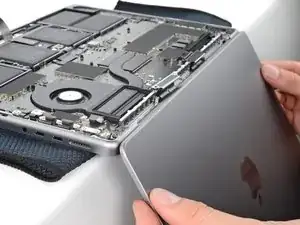

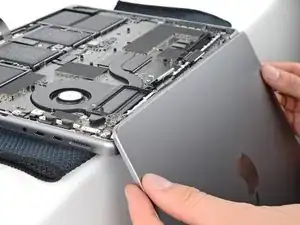

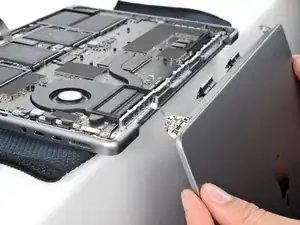

Entferne das Display.

Drehe die Scharnierschrauben ein, ziehe sie aber noch nicht ganz fest. Richte die Scharniere mittig aus und kontrolliere, ob Spalten vorhanden sind, oder ob die Scharniere an den Seiten reiben.

Ziehe die Scharnierschrauben fest.

Wenn das Display beim Schließen und Öffnen klickt oder reibt, dann löse die Schrauben und richte es neu aus.
