Motorola Moto G 5G (2022) Akku tauschen

Geschrieben von: Clay Eickemeyer

Kommentare: 15

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie der Akku im 2022er Motorola Moto G austgetauscht wird.

Die Anleitung gilt für das offizielle Ersatzteil von Motorola.

Bevor du beginnst, lade die Software Fix App herunter, um ein Backup deines Geräts zu erstellen und zu diagnostizieren, ob dein Problem mit der Software oder der Hardware zusammenhängt.

Entlade vor Reparaturbeginn zur Sicherheit den Akku auf unter 25%. Dadurch wird das Risiko eines Brandschadens minimiert, wenn der Akku versehentlich angestochen wird. Wenn der Akku aufgebläht ist, musst du geeignete Vorsichtsmaßnahmen treffen.

Werkzeuge

Ersatzteile

Schritt 1

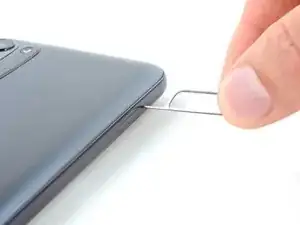

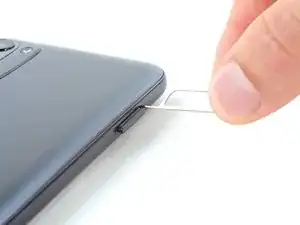

Stecke ein SIM-Karten-Auswurfwerkzeug oder eine aufgebogene Büroklammer in die Öffnung neben dem SIM- Karteneinschub.
Drücke fest darauf, um das Fach auszuwerfen.

Schritt 2

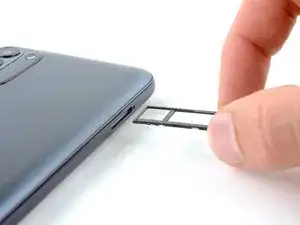

Nimm den SIM-Karteneinschub aus dem Handy.
Wenn du die SIM-Karte wieder einlegst, achte darauf, dass sie in der richtigen Ausrichtung im Einschub liegt.

I need a new Sims card tray for xT2271DL

Connie jo Lewis -

Can you please send me a new phone with the same number

Connie jo Lewis -

Schritt 3

Entlade deinen Akku auf 25 % oder weniger und schalte dein Smartphone komplett aus, bevor du beginnst.

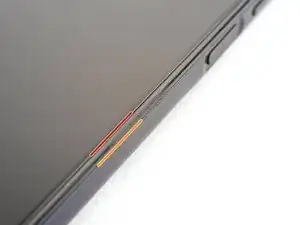

Achte auf die folgenden Nähte an der Kante des Handys:
Displaynaht: Diese Naht trennt das Display-Panel vom Rahmen. Hebele nicht an dieser Naht.
Rahmennaht: Hier trifft die hintere Kunststoffabdeckung auf den Rest des Smartphones. Sie wird von Kunststoffclips gehalten. An dieser Stelle solltest du hebeln.

Schritt 4

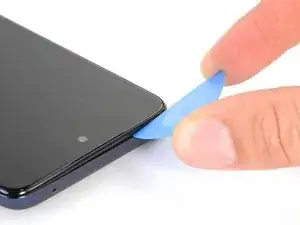

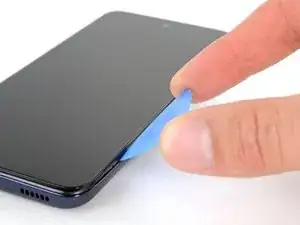

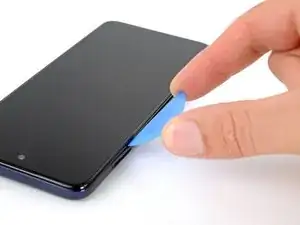

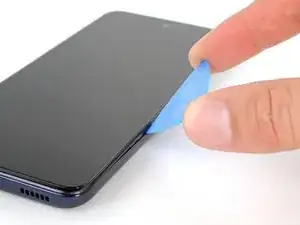

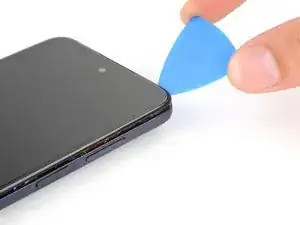

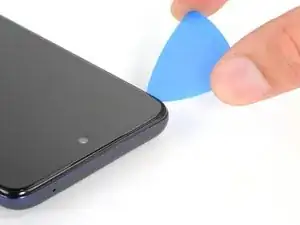

Schiebe ein Plektrum in die Naht des Gehäuserahmens auf halbem Weg zwischen der unteren rechten Ecke des Smartphones und dem Power Button.
Setze ein Plektrum in die soeben entstandene Lücke ein.

This is my first phone repair using a guide like this. However, this step is...completely and totally useless! That is especially true if the battery is inflated, which is what this guide should assume is why someone would be here in the first place. Attempting to open the case on the side with the power/volume buttons just marred the plastic and accomplished nothing. I found a much easier way to get the initial opening pick inserted that doesn't damage the case: Use the SIM card slot as the entry point instead of the method shown here. You have to be gentle with the opening tool since the plastic for the slot is pretty thin, but I couldn't get in any other way. Use the blue opening tool in the SIM card slot to pull the plastic away just enough to insert the pick into the top as shown. Then go to town on popping the clips. Getting around corners with the opening picks is still really tough AND there's no mention in this guide that Motorola applied glue around the cameras.

Dave -

Schritt 5

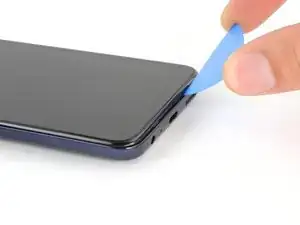

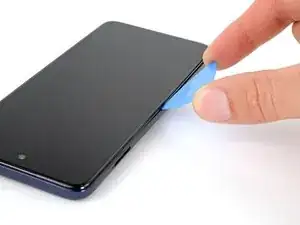

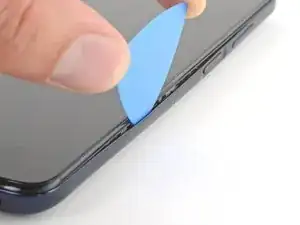

Schiebe dein Plektrum in Richtung der unteren rechten Ecke der Rückabdeckung und löse die Clips.
Wenn sich ein Clip löst, hörst und spürst du ein Knacken.
Schiebe das Plektrum nicht in die Nähe der Power- oder Lautstärketasten.

Schritt 6

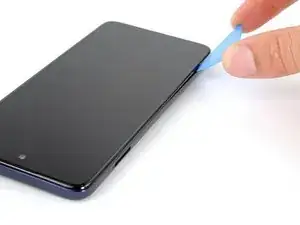

Schiebe dein Plektrum weiter in Richtung der unteren linken Ecke, um die untere Kante der Rückabdeckung zu lösen.

Schritt 7

Schiebe dein Plektrum in Richtung der oberen linken Ecke, um die linke Seite der Rückabdeckung zu lösen.

Schritt 8

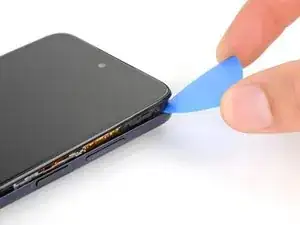

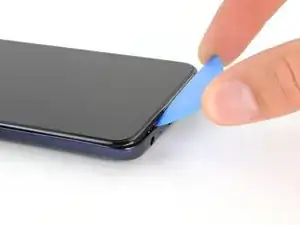

Schiebe dein Plektrum um die obere linke Ecke und an der oberen Kante entlang, um die Clips zu lösen.

Schritt 9

Schiebe dein Plektrum um die obere rechte Ecke, um die letzten Clips zu lösen, die die Rückabdeckung sichern.
Halte an, bevor du die Lautstärketasten erreichst. Dein Plektrum könnte sonst ihre Kabel beschädigen.

Schritt 10

Versuche nicht, die Rücksbdeckung ganz abzunehmen, denn sie ist noch mit dem Kabel des Power Buttons mit dem Rahmen verbunden.

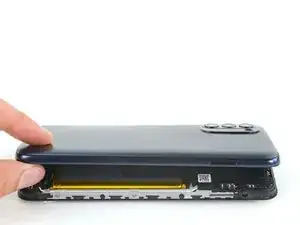

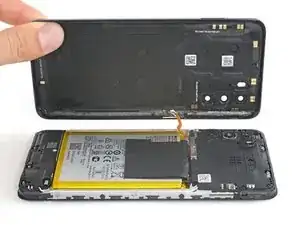

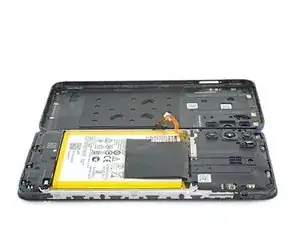

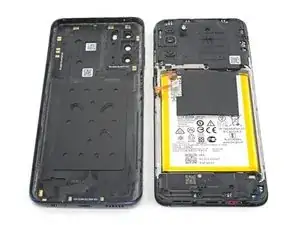

Lege das Handy so, dass der SIM- Karteneinschub zu dir zeigt und klappe die Rückabdeckung auf und von dir weg, als würdest du ein Buch öffnen.
Lege die Abdeckung parallel zum Rahmen ab.
Verdrehe das Display nicht und bewege es nicht zu weit vom Rahmen weg, um das Kabel der Einschalttaste nicht zu beschädigen.

My version has a finger print scanner on the back cover and the integrated side buttons. The only connection to the back cover was the scanner. The power and volume buttons are built into the side of the frame.

Don W -

Schritt 11

Ein kleiner Gummiarm verbindet die Einschalttaste mit seiner Aussparung. Sei vorsichtig, damit dieses Teil nicht abreißt.
Benutze eine Pinzette oder deine Finger, um den Gummiarm der Einschalttaste aus seiner Aussparung zu lösen und ihn zu entfernen.

Schritt 12

Jetzt ist nur noch die Rückabdeckung übrig.
Dies ist ein guter Zeitpunkt, um dein Handy zu testen, bevor du es versiegelst. Folge dieser Anleitung, um einen Hardwaretest durchzuführen. Achte darauf, dass du dein Smartphone komplett ausschaltest, bevor du weiterarbeitest.

Don't forget to clip the hyperchloric fuu b button to discharge the static or you may cause a Cascade of fried chips on your circuit board it's located behind the power button don't skip this step or you'll fry the phone

NEIL E DALE II -

Schritt 13

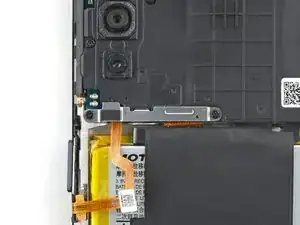

Entferne mit einem PH00 Kreuzschlitzschraubendreher die beiden 3,9 mm langen Schrauben, mit denen die Halterung des Power Button Kabels befestigt ist.

Schritt 14

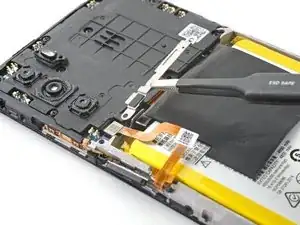

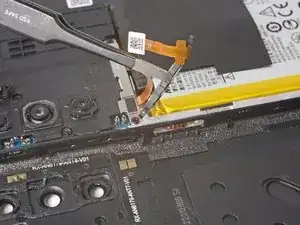

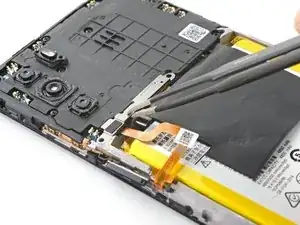

Benutze deine Finger oder eine stumpfe Pinzette, um die Halterung zu fassen und vom Power Button Kabel zu entfernen.

And don't neglect the interconnect routine b and c this is vital!

Unintended pregnancies have resulted. Divide this make sure you marry the components then it's okay 👍

NEIL E DALE II -

Schritt 15

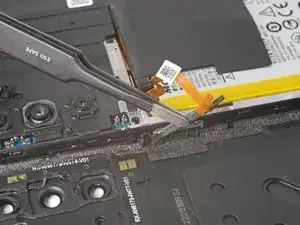

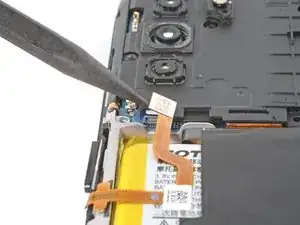

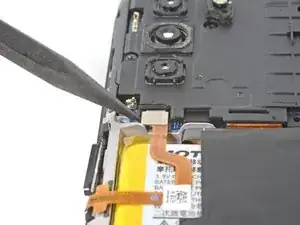

Benutze das spitze Ende eines Spudgers, um den Druckstecker des Power Buttons hochzuhebeln und abzutrennen.

Looking for the on off volume control how to

Stan Bowser -

I was looking for the on off volume button replacement?

Stan Bowser -

Hi Stan! The volume buttons are held in the back cover, which comes off earlier in the repair. We don't have a dedicated guide to replace just the volume buttons, but, beginning at this step, you can get an idea for how to replace the buttons and their cable. If you only need to replace the plastic piece, you might start by looking at the back cover. Good luck!

Clay Eickemeyer -

I find using the fudger works better I find using the correct tool makes this job of breeze unfortunately it's not included in most tool kits 0 check with batteries R us

NEIL E DALE II -

Schritt 16

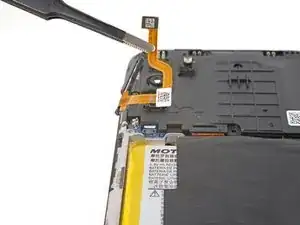

Fasse den Power Button und entferne ihn.
Wenn du eine Pinzette verwendest, pass auf, dass du den Akku nicht durchstichst - aus einem durchstochenen Akku können gefährliche Chemikalien auslaufen oder er kann einen Brand verursachen.

But if you're bored a good fire can brighten up your day!

I enjoyed seeing a cell phone repairman go up in flames he was a jerk anyway

NEIL E DALE II -

Schritt 17

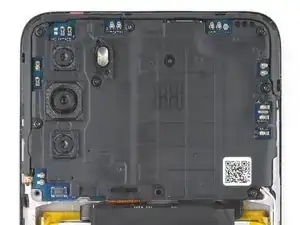

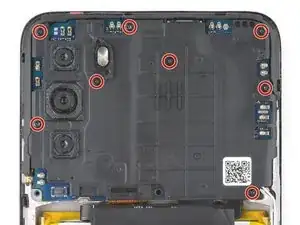

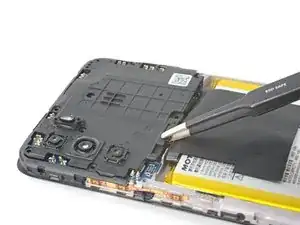

Entferne die acht 3,9 mm langen Schrauben, mit denen die Motherboard-Abdeckung befestigt ist, mit deinem Kreuzschlitzschraubendreher.

And trust me the motherboard can be a mother you know what!

NEIL E DALE II -

Schritt 18

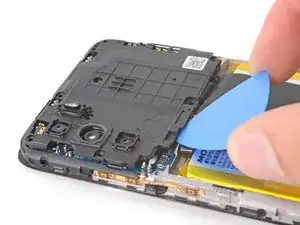

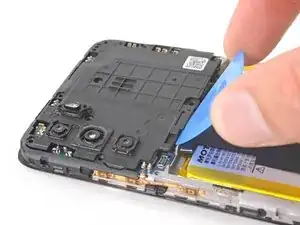

Setze ein Plektrum zwischen die untere linke Ecke der Abdeckung und das Motherboard.
Heble die kleinen Clips, mit denen die Abdeckung am Rahmen befestigt ist, hoch, um sie zu lösen.
Heble nicht gegen den Akku. Nutze die Vorsprünge im Rahmen um zum Hebeln anzusetzen.
Arbeite dich am Rand entlang, um die Abdeckung zu lösen, falls sie festsitzt.

Schritt 19

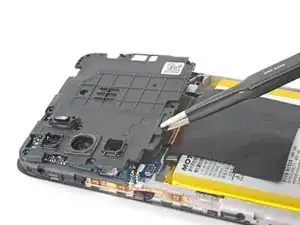

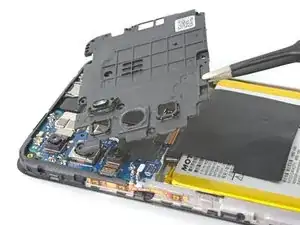

Hebe die Motherboard-Abdeckung vom Smartphone ab und entferne sie.
Wenn du eine Pinzette verwendest, achte darauf, dass du den Akku nicht durchstichst - ein durchstochener Akku kann gefährliche Chemikalien auslaufen lassen oder einen Brand verursachen.

The finger print scanner on the back cover couldn't be disconnected until after the motherboard cover was removed. Therefore the back cover could not be moved out of the way until the scanner was disconnected at this point.

Don W -

Schritt 20

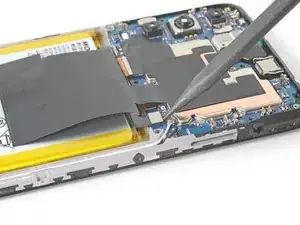

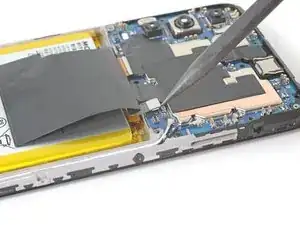

Benutze das spitze Ende eines Spudgers, um den Druckstecker des Akkus hochzuhebeln und abzutrennen. n.
Um Stecker wie diesen wieder anzubringen, drückst du vorsichtig auf eine Seite, bis er einrastet, und wiederholst den Vorgang dann auf der anderen Seite. Drücke nicht auf die Mitte. Wenn der Stecker nicht richtig ausgerichtet ist, können sich die Pins verbiegen und dauerhafte Schäden verursachen.

Schritt 21

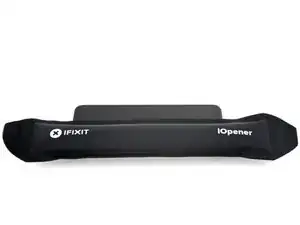

Lege einen erwärmten iOpener zwei Minuten lang auf den linken Displayrand.
Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte benutzen. Sei aber vorsichtig, das Display und der eingebaute Akku sind sehr hitzeempfindlich.

Schritt 22

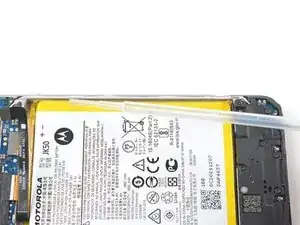

Du kannst den Kleber zusätzlich mit hochkonzentriertem Isopropylalkohol (mindestens 90%ig) weiter aufweichen.

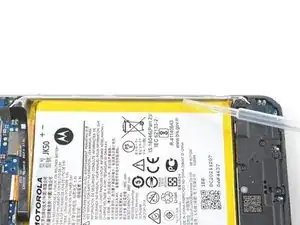

Gib etwas Isopropylalkohol in die Lücken zwischen den Seiten des Akkus und dem Rahmen.

Schritt 23

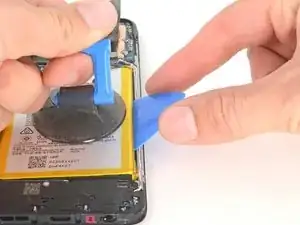

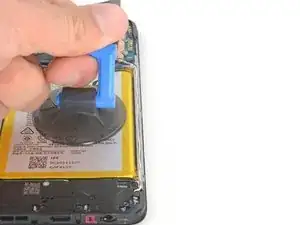

Bringe einen Saugheber rechts in der Mitte so nahe wie möglich am Rand des Akkus an.

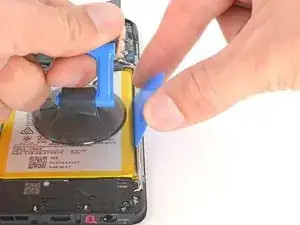

Setze ein Plektrum zwischen die rechte Seitenkante des Akkus und den Rahmen ein.
Ziehe am Saugheber und heble den Akku hoch.
Wende nicht zuviel Kraft am Akku an. Es genügt, wenn du fest und gleichmäßig ziehst.
Nimm zwei Plektren seitlich nebeneinander, wenn das erste Plektrum so wie hier nicht genug Hebelwirkung hat.
Wenn sich der Akku nicht leicht lösen lässt, dann gib etwas mehr Isopropylalkohol dran.

Schritt 24

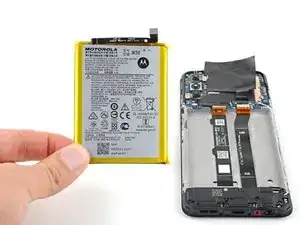

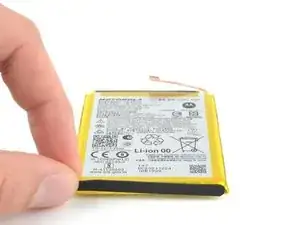

Hebe den Akku aus seiner Vertiefung hoch und entferne ihn.
Baue einen beschädigten oder verformten Akku nicht wieder ein, das wäre ein Sicherheitsrisiko.
Wenn du vorgestanzte Klebestreifen zum Einkleben des Akkus verwendest, benutze diese Anleitung, wenn du vorgeschnittene Klebefolie verwendest diese hier.

Schritt 25

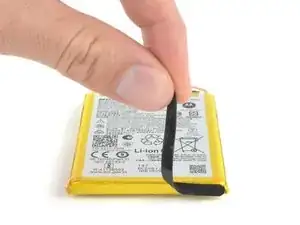

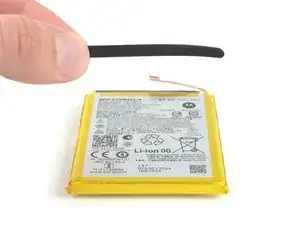

Ziehe den Schaumstoffstreifen an der Unterkante des Akkus ab und entferne ihn.
Bringe den Streifen am neuen Akku an.

Be sure to apply five drops of super glue to the corners you don't want it coming loose.

Be careful don't stick your fingers together or your girlfriend will be disappointed after all most like two or three but not four or five

NEIL E DALE II -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Damit der neue Akku beste Leistung bringt, solltest du ihn nach der Reparatur neu kalibrieren.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
