OnePlus 9 5G Akku tauschen

Geschrieben von: Dominik Schnabelrauch

Kommentare: 9

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

45 Minuten - 1 Stunde

Einleitung

Diese Anleitung zegit dir, wie du den Akku deines OnePlus 9 5G ersetzen kannst.

Zu deiner eigenen Sicherheit entlade den Akku deines Handys auf unter 25%, bevor du dein Handy öffnest. Dies reduziert die Brandgefahr, falls dein Akku bei der Reparatur beschädigt werden sollte. Wenn dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.

Es ist nicht zwingend notwendig die Abdeckung der Tochterplatine und das Verbindungskabel zu entfernen, um deinen Akku zu ersetzen. Es verringert jedoch die Wahrscheinlichkeit die umliegenden Komponenten zu beschädigen.

Solltest du schon erfahrener in Reparaturen sein und dich dafür entscheiden es nicht zu tun, so musst du zunächst mit dem Verbindungskabel so verfahren wie mit dem Kabel des Ladeanschlusses in Schritt 25 dieser Anleitung.

Du braucht Ersatzkleber für den Akku und die Rückabdeckung aus Glas, um diese Reparatur abzuschließen.

Bemerkung: Der Wasserschutz nach der Reparatur ist von der Sauberkeit der zu verklebenden Oberflächen und der Genauigkeit beim Kleben abhängig. Deine Handy verliert die vom Hersteller gegebene IP (Ingress Protection) Wertung. Nur T-Mobile Versionen des OnePlus 9 5G haben eine IP-Wertung.

Werkzeuge

Ersatzteile

Schritt 1

Schalte dein Smartphone vor Reparaturbeginn komplett aus.
Bereite einen iOpener vor und lege ihn mindestens 3 Minuten lang auf das Rückglas, um den darunterliegenden Klebstoff zu lösen.
Ein Haartrockner, Heißluftgebläseoder eine Heizplatte können ebenfalls verwendet werden, aber achte darauf, das Telefon nicht zu überhitzen – das Display und der interne Akku sind beide anfällig für Hitzeschäden.

Schritt 2

Bringe einen Saugheber so nahe wie möglich an der Unterkante des Rückseitenglases an.
Wenn das Rückseitenglas stark gesplittert ist, dann haftet der Saugheber wahrscheinlich besser, wenn du es mit einer Schicht von durchsichtigem Paketband überklebst. Du kannst anstelle eines Saughebers auch sehr kräftiges Klebeband verwenden. Wenn das alles nicht hilft, dann klebe den Saugheber mit Sekundenkleber auf dem zerbrochenen Glas fest.
Ziehe den Saugheber fest und gleichmäßig nach oben, bis sich ein Spalt zwischen dem Glas und dem Rahmen gebildet hat.
Wenn es schwierig ist, einen Spalt zu erzeugen, dann erwärme nochmals, um den Kleber aufzuweichen.
Setze ein Plektrum in den Spalt ein.

Schritt 3

Schiebe das Plektrum zum Auftrennen des Klebers zur unteren rechten Ecke hin.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 4

Setze ein zweites Plektrum in die untere rechte Kante des Smartphones ein.
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren linken Ecke hin.
Lasse die Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 5

Wenn der Kleber zu zäh zum Auftrennen geworden ist, hat er sich wahrscheinlich zu stark abgekühlt. Erwärme ihn mit dem iOpener nochmals.
Setze ein drittes Plektrum in die untere linke Ecke des Smartphones ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der linken Kante entlang.
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 6

Setze ein viertes Plektrum unter die obere linke Ecke der Rückabdeckung aus Glas ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante entlang.
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 7

Setze ein fünftes (und letztes) Plektrum unter die obere rechte Ecke ein.
Schiebe das Plektrum zum Auftrennen des restlichen Klebers an der rechten Kante der Rückabdeckung entlang.

Schritt 8

Entferne die Rückabdeckung.
Wenn die Glasrückseite immer noch am Rahmen festhängt, dann schiebe ein Plektrum um ihren Rand herum, bis das Glas komplett abgelöst ist.
Befestige beim Zusammenbau die neue Rückabdeckung mit vorgestanzten Klebestreifen oder doppelseitigem Klebeband. Damit die Rückabdeckung gut festklebt, muss sie einige Minuten lang fest und gleichmäßig angedrückt werden. Ein Stapel von Büchern ist dafür gut geeignet.

Schritt 9

Die Drahtlos-Ladespule ist mit einem Klebestreifen in der unteren rechten Ecke an der Abdeckung der Tochterplatine befestigt. Ziehe den Klebestreifen vorsichtig mit einer Pinzette ab.

Schritt 10

Die Drahtlos-Ladespule ist mit einem Klebestreifen in der unteren linken Ecke am Lautsprecher befestigt. Ziehe auch diesen Klebestreifen ab.

Schritt 11

Die Blitzeinheit ist leicht festgeklebt. Sie verdeckt eine Schraube der Abdeckung der Hauptplatine.
Schiebe vorsichtig ein Plektrum unter die Unterkante der Blitzeinheit.
Heble die Blitzeinheit mit dem Plektrum hoch.
Entferne die Blitzeinheit noch nicht ganz. Ihre Kabel sind noch mit der Rückseite der Abdeckung der Hauptplatine verbunden.

Schritt 12

Entferne die zehn 3,8 mm langen Kreuzschlitzschrauben, mit denen die Abdeckung der Hauptplatine befestigt ist.
Eine der Schrauben ist mit einem weißen Aufkleber gegen Feuchtigkeit geschützt. Um die Schraube zu lösen, kannst du den Aufkleber mit dem Schraubendreher durchstoßen.

Schritt 13

Die Abdeckung der Hauptplatine ist zusätzlich mit starken Rasten aus Kunststoff befestigt.
Setze einen Spudger unter die untere rechte Kante der Abdeckung der Hauptplatine ein.
Heble nach oben, bis sich die Abdeckung löst und ein Spalt entstanden ist.

Schritt 14

Setze ein Plektrum unter die untere rechte Kante der Abdeckung der Hauptplatine ein.
Schiebe das Plektrum an der rechten Kante der Abdeckung entlang nach oben.
Verdrehe das Plektrum, um die Rasten zu lösen und heble die Abdeckung der Hauptplatine nach oben.

Schritt 15

Entferne die Abdeckung der Hauptplatine mit einer Pinzette oder deinen Fingern.
Die Drahtlos-Ladespule ist an der Abdeckung angebracht und wird gleichzeitig mit ihr angehoben.

Only lift up the black battery cover (with the circle) by pulling at the motherboard cover at the top. If it is stil sticky and does not remove easily around the connections to the daughterboard, don't try to peel it off with a tweezer but gently pull on the top of the motherboard cover till the whole battery cover slowly comes loose.

I tried to peel off the lower part of the motherboard cover very gently with my tweezers but I damaged my interconnect cable. Alternatively I think it's better to first unscrew and pry open the daughterboard first, as this allows for more flexibility with the interconnect cable to move slightly up and down while the motherboard cover is being removed. And then remove the complete motherboard cover/ black battery cover.

Nathan M -

Schritt 16

Heble den Stecker am Akkukabel in der unteren linken Ecke der Hauptplatine mit einem Spudger gerade nach oben aus seinem Anschluss heraus und trenne ihn ab.
Um Steckverbinder wie diesen wieder anzubringen, bringe ihn in die richtige Position und drücke dann vorsichtig auf eine Seite, bis er dort einrastet. Wiederhole das auf der anderen Seite. Drücke dabei nicht auf die Mitte. Wenn der Steckverbinder nicht in der richtigen Position ist, können die Pins verbogen werden, was zu irreparablen Schäden führt.

If you are experiencing a 'dead' phone - Wont charge, wont turn on, wont respond to button combo's, this cable is the next port of troubleshooting. It can come loose and disconnect and this will make it appear your battery is dead and a replacement is needed, just check the connecitivty of this first andif its disconnected then reconnect and try the phone before stripping it all down. might save you some time and effort.

Oliver Madden -

Schritt 17

Entferne die fünf 3,8 mm langen Kreuzschlitzschrauben, mit denen die Abdeckung der Tochterplatine befestigt ist.
Eine der Schrauben ist mit einem weißen Aufkleber gegen Feuchtigkeit geschützt. Um die Schraube zu lösen, kannst du den Aufkleber mit dem Schraubendreher durchstoßen.

Schritt 18

Setze einen Spudger mit der Spitze unter die obere rechte Kante der Abdeckung der Tochterplatine ein.
Heble nach oben, bis sich die Abdeckung löst.

Schritt 19

Entferne die Abdeckung der Tochterplatine mit einer Pinzette oder deinen Fingern.

Schritt 20

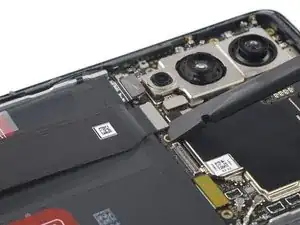

Heble den Stecker des Verbindungskabels mit einem Spudger gerade aus seinem Anschluss auf der Hauptplatine nach oben heraus und trenne ihn ab.

Schritt 21

Schiebe eine Pinzette mit einer Spitze unter die Metallhalterung, die das Verbindungskabel bedeckt.
Klappe die Metallhalterung hoch und löse sie ab.
Entferne die Metallhalterung.

Schritt 22

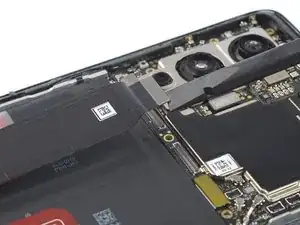

Heble den Stecker des Verbindungskabels mit einem Spudger gerade aus seinem Anschluss auf der Tochterplatine nach oben heraus und trenne ihn ab.

Schritt 23

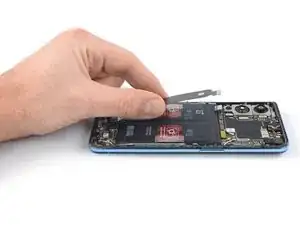

Entferne das Verbindungskabel mit einer Pinzette oder deinen Fingern.

Schritt 24

Benutze einen Spudger, um das Ladeanschlusskabel gerade nach oben aus seinem Anschluss an der unteren Kante des Motherboards zu hebeln.

Schritt 25

Achte darauf das Kabel während dieses Schritts nicht zu stark zu knicken, um Beschädigungen zu verhindern.

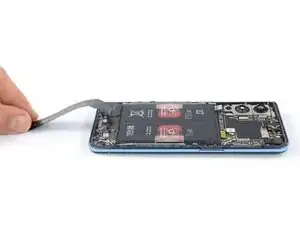

Falte das Kabel zum unteren Ende des Handys, um Zugriff zum Akku zu erhalten
Es kann helfen, das Kabel mit einem Klebestreifen temporär an deine Arbeitsfläche zu kleben, um Beschädigungen während des Akkuwechsels zu vermeiden.

Schritt 26

Achte darauf den Akku mit deinem Werkzeug nicht anzustechen oder zu verbiegen. Ein beschädigter Akku kann gefährliche Chemikalien freisetzen oder sich entzünden/explodieren.

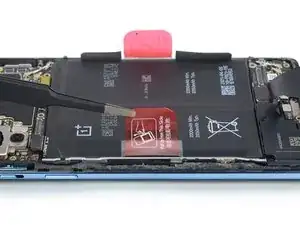

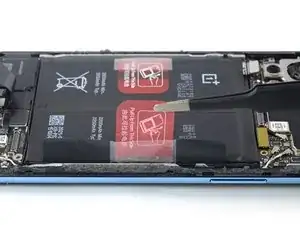

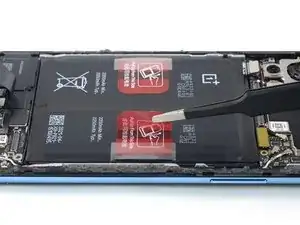

Nutze eine stumpfe Pinzette, um die rechte Lasche vom Akku abzuziehen, bis du sie mit den Fingern greifen kannst.

Schritt 27

Versuche noch nicht den Akku vollständig zu entfernen. Die linke Seite klebt noch am Mittelrahmen.

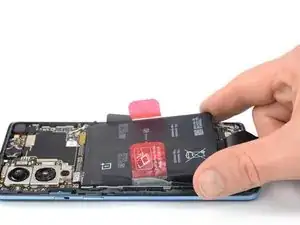

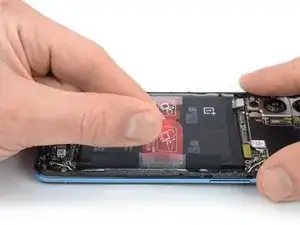

Fasse die rechte Zuglasche an und hebe den Akku an der rechten Seite aus seiner Vertiefung heraus.
Wenn sich der Akku nicht leicht aus seiner Vertiefung heben lässt, dann lege einen erwärmten iOpener zwei Minuten lang auf das Display, um den Akkukleber aufzuweichen.
Du kannst auch einen Fön, ein Heißluftgebläse oder eine Heizplatte verwenden. Achte aber darauf, dass das Gerät nicht überhitzt wird.
Erwärme nur das Display, um Hitzeschäden am Akku zu vermeiden.

how much heat is too much heat? 85C?

Quack Hen -

Schritt 28

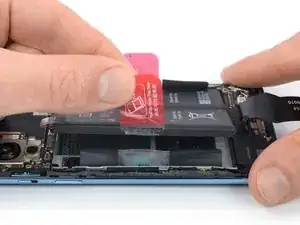

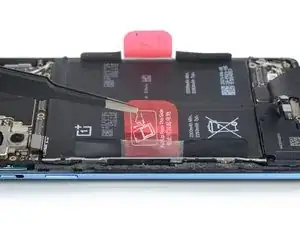

Löse die linke Zuglasche mit einer stumpfen Pinzette vom Akku ab, so dass du sie mit den Fingern fassen kannst.

Schritt 29

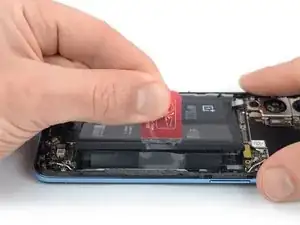

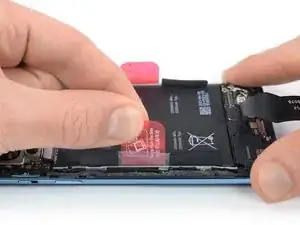

Fasse die linke Zuglasche an und hebe den Akku an der linken Seite aus seiner Vertiefung heraus.

Schritt 30

Achte darauf, dass der Akku beim Ausbau nicht verformt wird. Aus einem verbogenen Akku können gefährliche Chemikalien austreten und/oder er kann in Brand geraten.

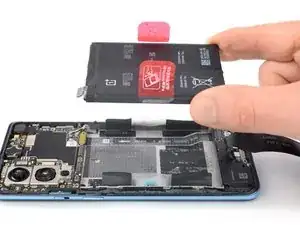

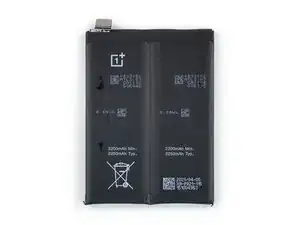

Löse den Akku vom restlichen Kleber ab und entferne ihn.
Baue einen verformten oder beschädigten Akku nicht wieder ein, das wäre ein Sicherheitsrisiko.
Schließe den Akku beim Zusammenbau zeitweise an die Hauptplatine an, bevor du ihn andrückst, damit er seine richtige Position findet. Trenne ihn danach wieder ab.
Befestige den Akku mit vorgestanzten Klebestreifen oder doppelseitigem Klebeband. Damit der Akku richtig sitzt, musst du die Klebestreifen an den Stellen im Gerät anbringen, wo sie vorher waren, nicht direkt am Akku. Drücke dann den Akku fest.

The battery which you have in your list at the top of this guide, states it is a BLP829, this is incorrect. The correct battery number is a BLP821 or as seen in the pic above as an XA-P821-115, this I found out after following your guide & having the BLP829 ready to go in as a replacement.

The BLP829 connect's to the phone by a connector on the right, when trying to fit, but the BLP821 actually has it on the left hand side....this is when the battery has its connection point face down, & ready to be refitted.

So I think you need to correct your battery number in the list above, or there will be people like myself, who end up buying a battery that is not meant for the UK spec OnePlus 9, or at least warn people to, check which battery they need before purchasing, so they don't order the wrong battery & then have to wait for the correct to be delivered.

Dash -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Bringe beim Wiederzusammenbau an den nötigen Stellen Kleber an, nachdem du die jeweiligen Oberflächen mit Isopropyl-Alkohol (>90%) gereinigt hast.

Für eine optimale Leistung, kalibriere deinen neu installierten Akku nach Abschluss dieser Anleitung.

Entsorge deinen Elektromüll sachgerecht.
